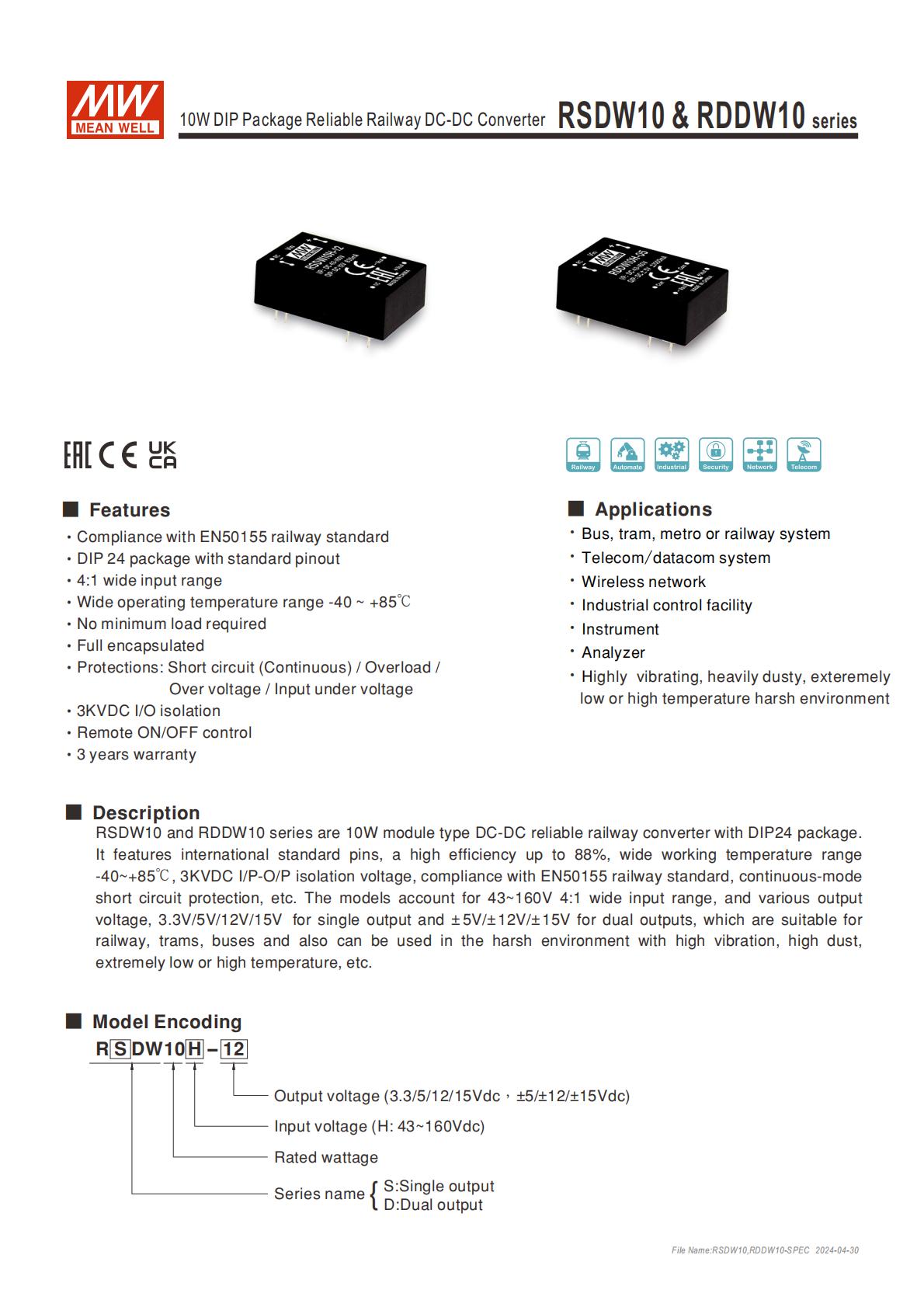

RSDW10& RDDW10 系列是明緯推出的10W DIP24 封裝DC-DC 轉換器，符合EN50155 鐵路標準，具備43~160V 4:1 寬輸入范圍、3KVDC 輸入輸出隔離、-40~+85℃寬工作溫度，無需最小負載且擁有多重保護功能，單 / 雙組輸出電壓覆蓋 3.3V/5V/12V/15V 及 ±5V/±12V/±15V，效率最高達88%，MTBF 達 1200Khrs，適配鐵路交通、工業控制等惡劣環境，提供3 年保固，封裝尺寸為31.820.312.7mm。
RSDW10& RDDW10 系列是明緯推出的10W 模塊型 DC-DC 轉換器，采用DIP24 封裝并配備工業標準引腳，為封閉型設計，無需最小負載，適配各類工業及特殊惡劣場景，提供3 年保固，是全球交易品項。
二、核心產品特性
認證與標準：符合EN50155 鐵路標準（含 EN61373 沖擊振動、EN50121-3-2 EMC），通過EAC TPTC004安全認證；
輸入輸出：43~160Vdc 4:1 寬輸入范圍，浪涌電壓支持 200Vdc（最長 100ms），3KVDC 輸入 / 輸出隔離，絕緣阻抗達 100M Ohms / 500VDC/25℃/70% RH；
工作環境：工作溫度 **-40~+85℃**（機殼最高 + 100℃，需參考負載減曲線），儲存溫度 - 55~+125℃，工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）；耐振動符合 EN61373 (類別 1-Class B)，適配高振動、多塵、高低溫惡劣環境；
保護功能：具備連續短路保護、過負載（120~180% 額定功率，故障移除自動恢復）、過電壓（二極管鉗位）、輸入欠壓鎖定（啟動 40Vdc，關斷 38Vdc）；
其他功能：支持遙控開 / 關（開啟：R.C.~-Vin >3.5~160Vdc 或開；關斷：R.C.~-Vin <1.2Vdc 或短路），冷卻方式為自然風冷，溫度系數 0.03% /°C (0~71°C)。
三、型號與關鍵性能參數
該系列分單組輸出（RSDW10H）和雙組輸出（RDDW10H），輸入均為標準 110Vdc（43~160Vdc），額定功率10W，核心性能如下表：

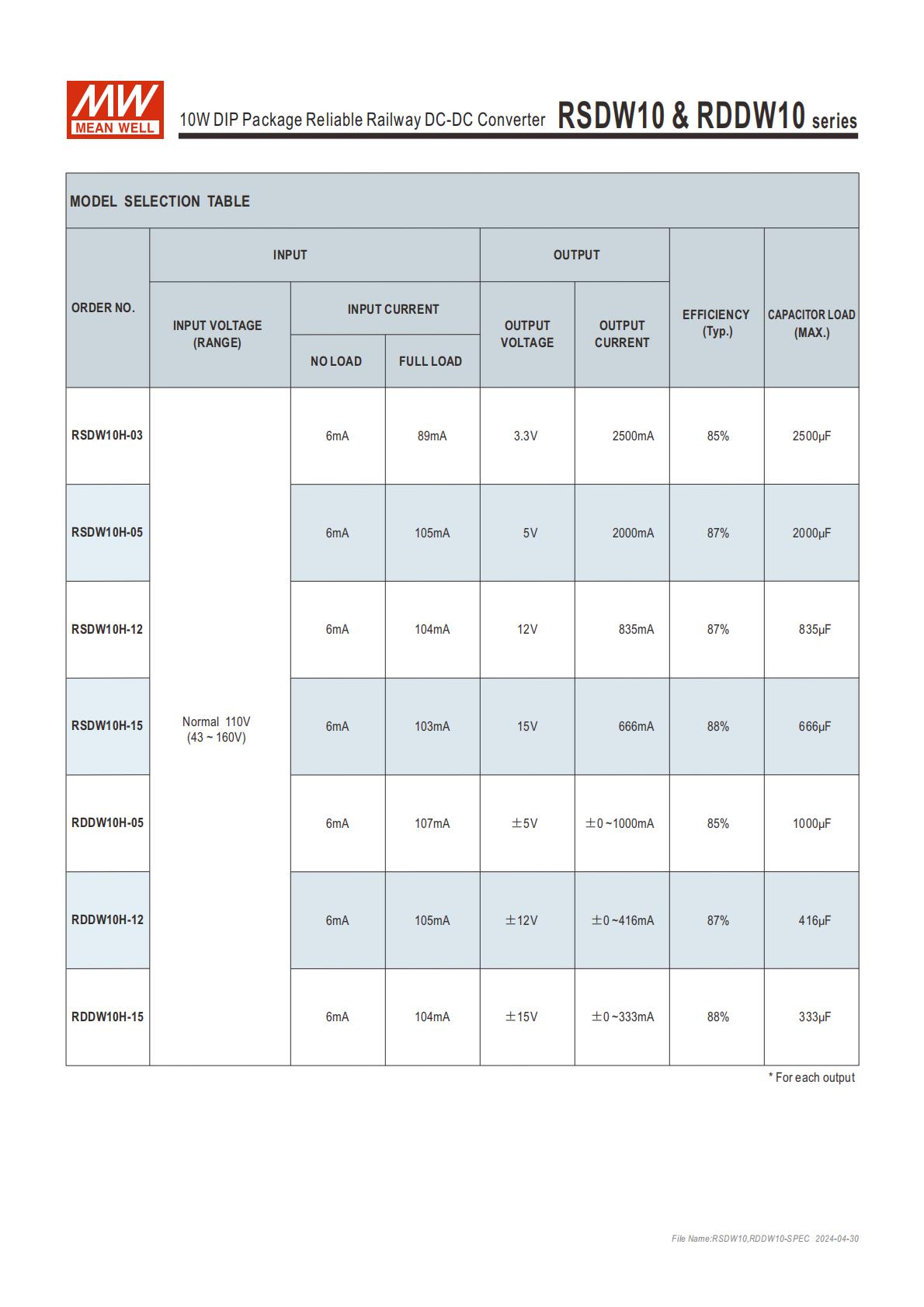

| 機型型號 | 輸出電壓 | 最大輸出電流 | 空載輸入電流 | 滿載輸入電流 | 電容負載 | 典型效率 |
|---|---|---|---|---|---|---|
| RSDW10H-03 | 3.3V | 2500mA | 6mA | 89mA | 2500μF | 85% |
| RSDW10H-05 | 5V | 2000mA | 6mA | 105mA | 2000μF | 87% |
| RSDW10H-12 | 12V | 835mA | 6mA | 104mA | 835μF | 87% |
| RSDW10H-15 | 15V | 666mA | 6mA | 103mA | 666μF | 88% |
| RDDW10H-05 | ±5V | ±1000mA | 6mA | 107mA | 1000μF | 85% |
| RDDW10H-12 | ±12V | ±416mA | 6mA | 105mA | 416μF | 87% |
| RDDW10H-15 | ±15V | ±333mA | 6mA | 104mA | 333μF | 88% |
| 注：RDDW10H 系列為每路輸出參數 |

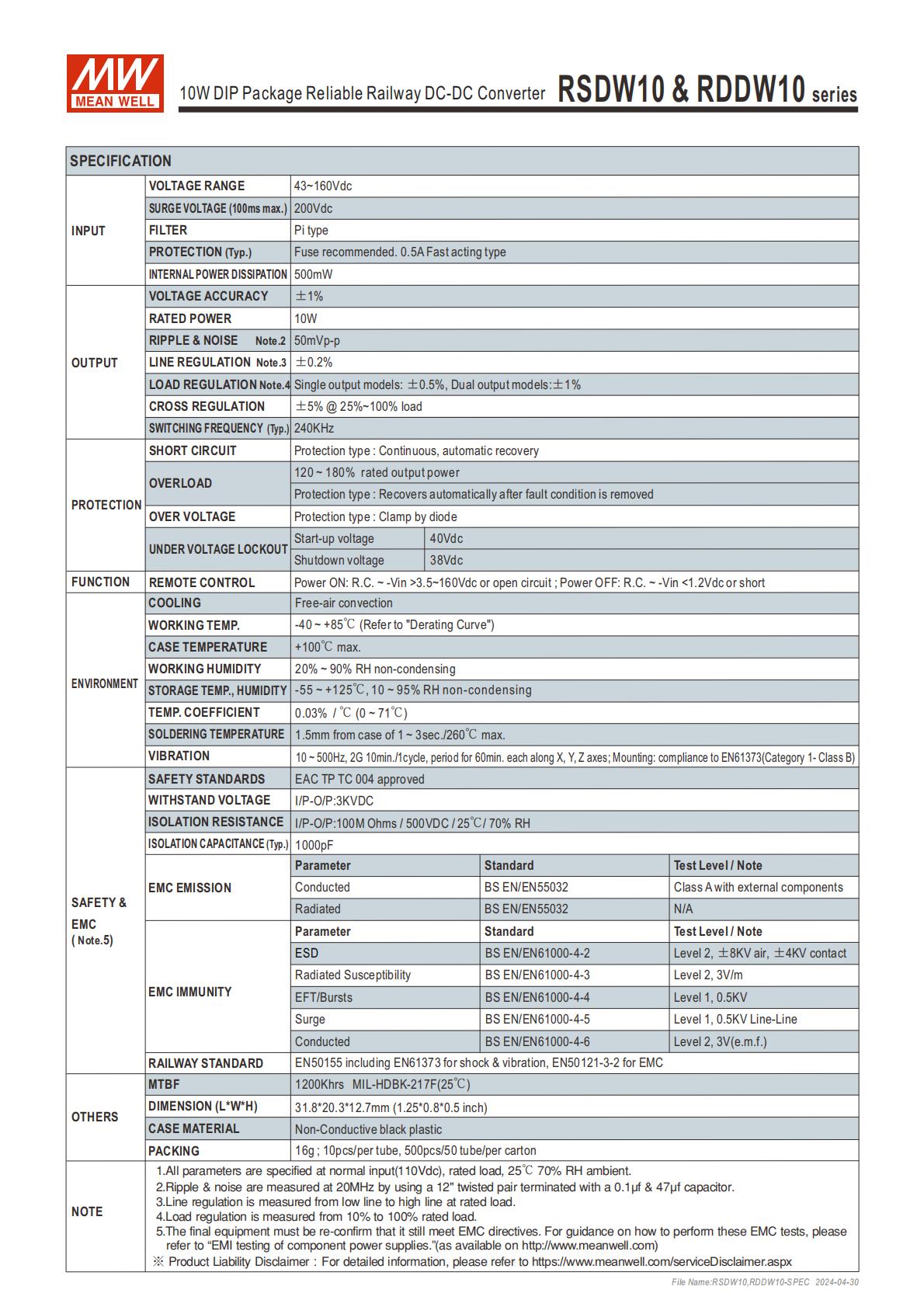

四、通用電氣規格
輸出電壓精度 **±1%，紋波與噪聲50mVp-p**，線性調整率 ±0.2%，開關工作頻率最小240KHz；
內部功耗 500mW，輸入濾波為 Pi type，推薦 0.5A 快熔型保險絲；
焊接溫度：距離機殼 1.5mm 處持續 1~3 秒，最大260°C；
平均無故障時間MTBF=1200Khrs（MIL-HDBK-217F，25℃）。
五、物理與封裝參數
尺寸：31.820.312.7mm（1.250.80.5inch），尺寸誤差 x.x±0.5mm、x.xx±0.25mm，Pin 腳誤差 0.5±0.05mm；
機殼材質：絕緣黑色塑膠，產品單重 16g；
引腳定義：區分單 / 雙組輸出，核心引腳含 Remote ON/OFF、±Vin、±Vout、Common 等，部分引腳為 N.C./N.P.。
六、EMC 相關要求
電磁兼容發射：傳導符合 BS EN/EN55032 ClassA（需附加外部組件），輻射無相關要求；
電磁兼容抗擾度：均符合 BS EN/EN61000 系列，其中 ESD 為 Level2 (±8KVair/±4KV 傳導)、輻射抗擾為 Level2 (3V/m)、EFT 為 Level1 (0.5KV) 等；
EMC 建議電路：滿足 ClassA 需搭配1812 封裝陶瓷電容 C1/C2（10μF/50V），全系列機型適配相同規格外部電容。
七、包裝與資料
包裝：10 顆 / 管，50 管 / 箱（500 顆），外箱尺寸 L390.9x W284.8xH175.7mm；
相關資料：安裝手冊可查閱明緯官網http://www.meanwell.com/manual.html，規格參數默認在 110Vdc 輸入、額定負載、25℃70% RH 環境下測量。
八、應用場景
鐵路交通系統：巴士、有軌電車、地鐵；
通信系統：電信 / 數據通信系統、無線網絡；
工業領域：工業控制設備、儀器、分析儀；
各類高振動、多塵、異常低溫 / 高溫的惡劣環境。
關鍵問題
問題 1（產品適配性）：RSDW10& RDDW10 系列為何能適配鐵路系統及惡劣工業環境？
答案：該系列核心適配性體現在三方面，一是符合 EN50155 鐵路標準（含 EN61373 沖擊振動、EN50121-3-2 EMC 要求），滿足鐵路設備的標準規范；二是具備 **-40~+85℃寬工作溫度 **、耐振動（EN61373 類別 1-Class B）的特性，可應對高低溫、高振動、多塵的惡劣環境；三是擁有連續短路、過負載、過壓等多重自動恢復類保護，在復雜工況下能保障穩定運行，同時 3KVDC 輸入輸出隔離也提升了鐵路系統的使用安全性。
問題 2（選型與性能）：RSDW10& RDDW10 系列單 / 雙組輸出型號的核心性能差異是什么，效率最高的型號有哪些？
答案：單組輸出為 RSDW10H 系列（3.3V/5V/12V/15V），雙組輸出為 RDDW10H 系列（±5V/±12V/±15V），核心差異為輸出形式和最大輸出電流（雙組為每路輸出參數），空載輸入電流均為 6mA，滿載輸入電流相近；效率最高的型號為 RSDW10H-15（單組 15V）和 RDDW10H-15（雙組 ±15V），典型效率均達 88%，其次為 12V 輸出型號（87%），3.3V/±5V 輸出型號效率為 85%。
問題 3（使用與配套）：使用 RSDW10& RDDW10 系列滿足 EMC ClassA 認證，需搭配何種外部組件，同時該系列的遙控開 / 關功能如何實現？
答案：1. EMC 配套：滿足 BS EN/EN55032 ClassA 傳導發射，需為全系列機型搭配1812 封裝的陶瓷電容 C1 和 C2，規格均為 10μF/50V；2. 遙控開 / 關實現：開啟條件為遙控引腳 R.C.~-Vin 電壓大于 3.5~160Vdc，或該引腳處于開路狀態；關斷條件為遙控引腳 R.C.~-Vin 電壓小于 1.2Vdc，或該引腳處于短路狀態。
