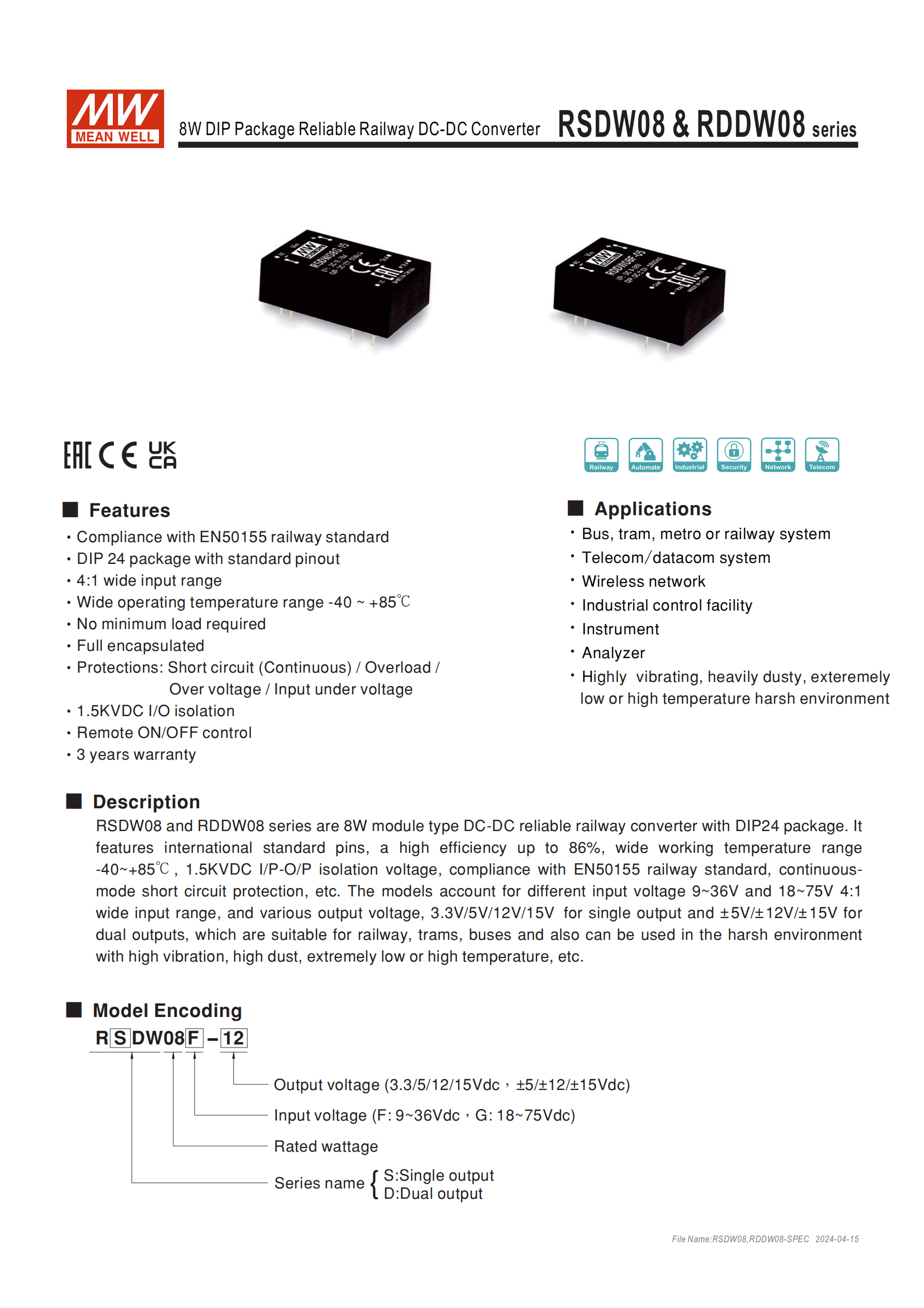

RSDW08 & RDDW08 系列是明緯推出的 8W DIP24 封裝 DC-DC 轉換器，核心具備4:1 寬輸入范圍（9~36V/18~75V）、-40~+85℃ 寬工作溫度、1.5KVDC 輸入輸出隔離，符合EN50155 鐵路標準，支持單 / 雙組輸出（3.3V/5V/12V/15V/±5V/±12V/±15V），效率最高達86%，具備短路 / 過負載等多重保護且無需最小負載，適配鐵路、工業控制等惡劣環境，提供3 年保固，MTBF 單組達 1500Khrs、雙組達 1300Khrs。
產品名稱：RSDW08 & RDDW08 系列 8W DIP 封裝 DC-DC 轉換器，為明緯推出的模塊型轉換器，采用DIP24 封裝且配備工業標準引腳，整體為封閉型設計。
核心定位：適配高振動、多塵、高低溫等惡劣環境，核心符合EN50155 鐵路標準，同時滿足 EN61373 沖擊與振動標準、EN50121-3-2 電磁兼容標準。
質保與可靠性：提供3 年保固；MTBF（平均無故障時間）在 25℃下遵循 MIL-HDBK-217F 標準，單組輸出機型達1500Khrs，雙組輸出機型達1300Khrs。
二、核心關鍵特性
輸入特性：支持4:1 寬輸入范圍，分兩款規格 ——F 款標準 24V（9~36V）、G 款標準 48V（18~75V）；無需最小負載，空載 / 滿載輸入電流有明確標定。
隔離與效率：具備1.5KVDC 輸入 / 輸出隔離電壓；轉換效率最高達86%（G 款單組 12V/15V 機型），F 款最高 85%。
工作環境：工作溫度范圍 **-40 ~ +85℃（自然風冷，需參考負載減額曲線）；機殼最高耐受溫度+100℃**；存儲溫度 - 55~+125℃，10~95% 濕度無冷凝。
保護功能：配備連續短路保護、過負載保護、過電壓保護、輸入欠壓鎖定保護；欠壓鎖定啟動電壓為 24Vin：8.8Vdc，48Vin：17Vdc。
附加功能：支持遙控開 / 關（引腳 1 實現）；開關工作頻率最小100KHz。
三、輸出規格與性能參數
輸出類型：分單組輸出（RSDW08）、雙組輸出（RDDW08），電壓覆蓋3.3V/5V/12V/15V 單組、±5V/±12V/±15V 雙組。
關鍵精度參數
紋波與噪聲：±0.5%（20MHZ 帶寬下測量）；
負載調整率：單組輸出機型 **±0.5%，雙組輸出機型±1%**；
電壓溫度系數：0.03%/℃（0~71℃）。
電容負載：單組輸出機型最大電容負載隨電壓不同為 530~2000μF，雙組輸出機型為每路 265~800μF（帶 * 標識）。
振動測試：10~500Hz/2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘，符合 EN61373 類別 1 標準。

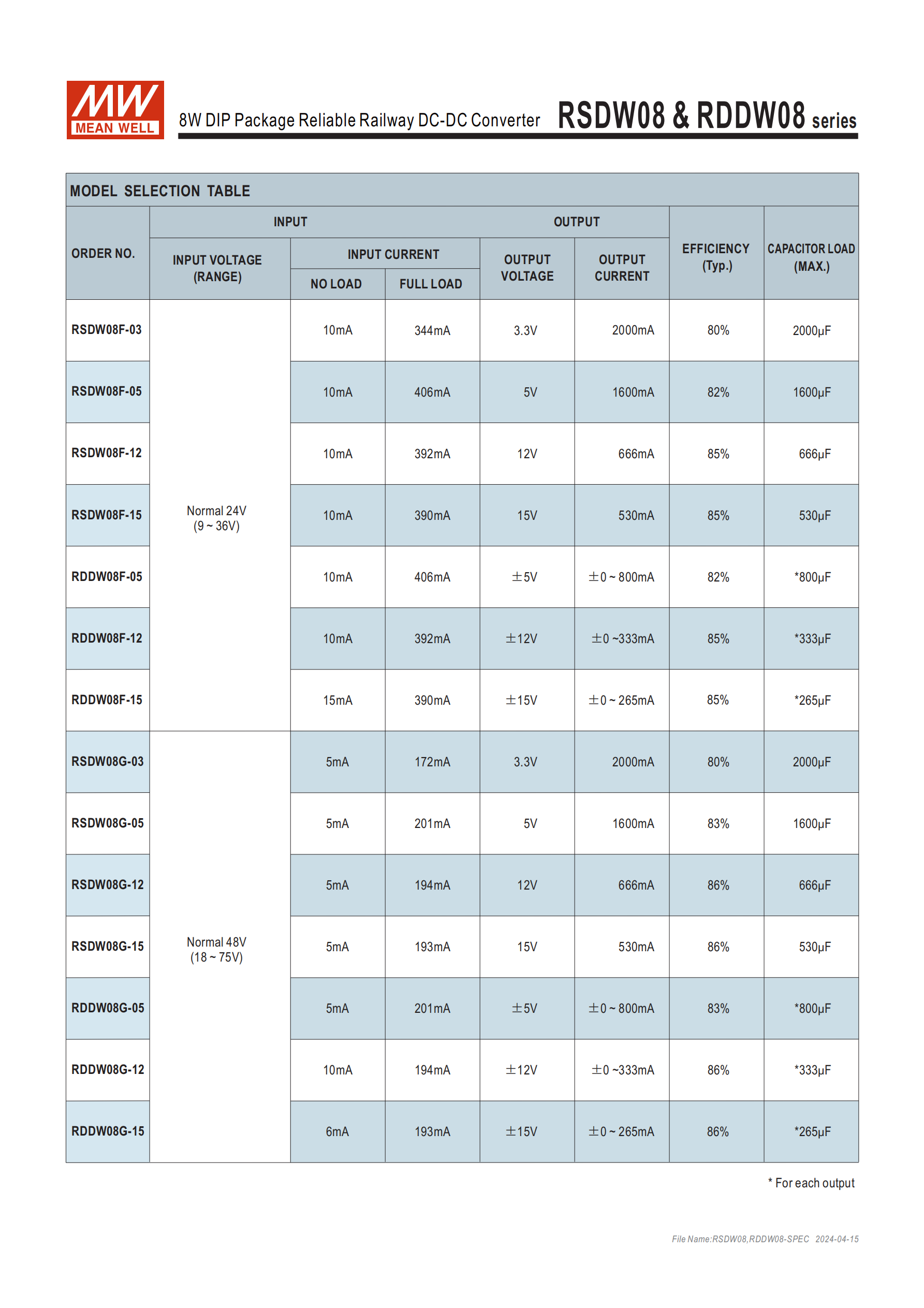

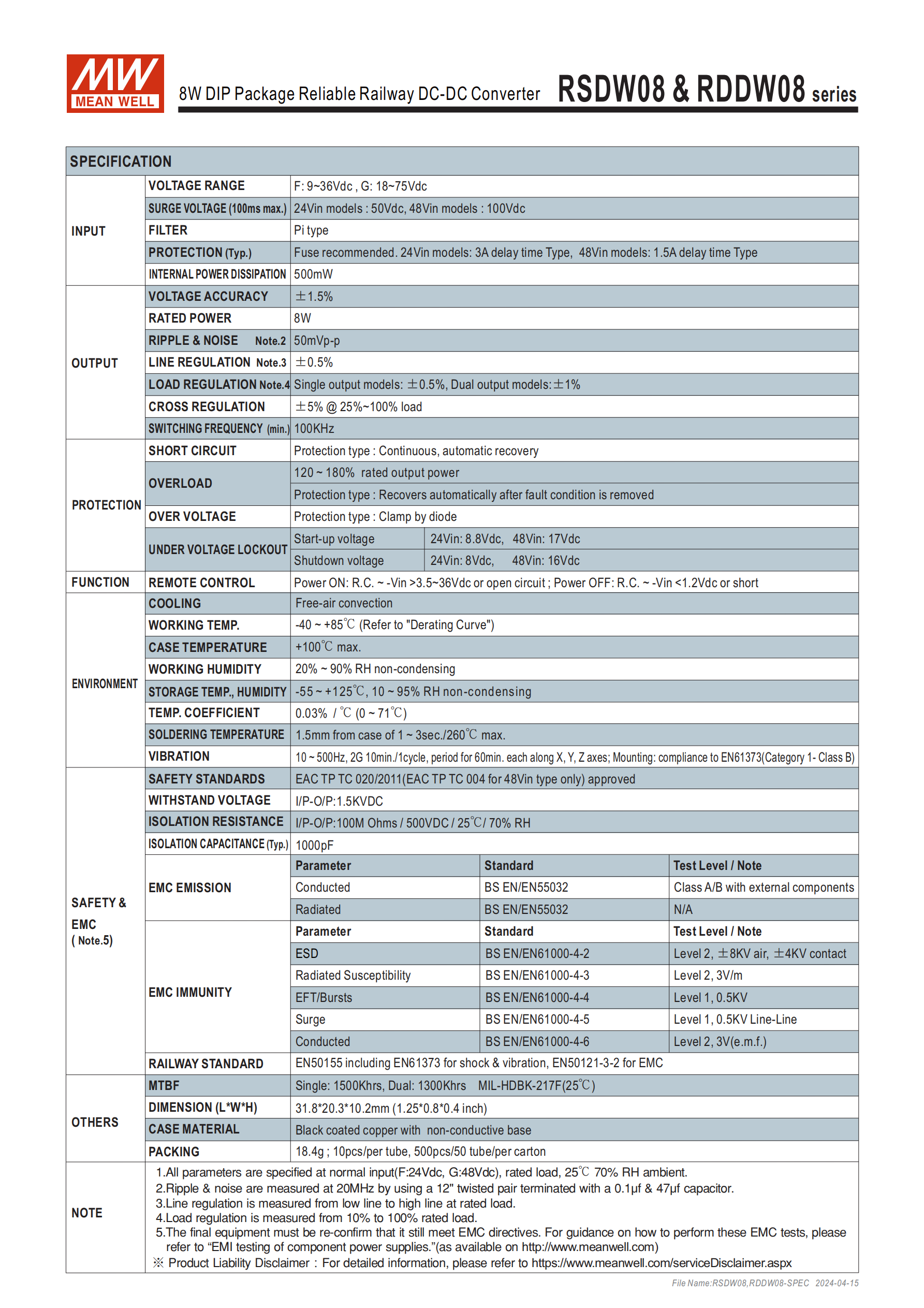

四、選型詳細參數表
| 機型型號 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|
| RSDW08F-03 | 9~36V（24V 標準） | 10mA | 344mA | 3.3V | 2000mA | 80% | 2000μF |
| RSDW08F-05 | 9~36V（24V 標準） | 10mA | 406mA | 5V | 1600mA | 82% | 1600μF |
| RSDW08F-12 | 9~36V（24V 標準） | 10mA | 392mA | 12V | 666mA | 85% | 666μF |
| RSDW08F-15 | 9~36V（24V 標準） | 10mA | 390mA | 15V | 530mA | 85% | 530μF |
| RDDW08F-05 | 9~36V（24V 標準） | 10mA | 406mA | ±5V | ±800mA | 82% | *800μF |
| RDDW08F-12 | 9~36V（24V 標準） | 10mA | 392mA | ±12V | ±333mA | 85% | *333μF |
| RDDW08F-15 | 9~36V（24V 標準） | 15mA | 390mA | ±15V | ±265mA | 85% | *265μF |
| RSDW08G-03 | 18~75V（48V 標準） | 5mA | 172mA | 3.3V | 2000mA | 80% | 2000μF |
| RSDW08G-05 | 18~75V（48V 標準） | 5mA | 201mA | 5V | 1600mA | 83% | 1600μF |
| RSDW08G-12 | 18~75V（48V 標準） | 5mA | 194mA | 12V | 666mA | 86% | 666μF |
| RSDW08G-15 | 18~75V（48V 標準） | 5mA | 193mA | 15V | 530mA | 86% | 530μF |
| RDDW08G-05 | 18~75V（48V 標準） | 5mA | 201mA | ±5V | ±800mA | 83% | *800μF |
| RDDW08G-12 | 18~75V（48V 標準） | 10mA | 194mA | ±12V | ±333mA | 86% | *333μF |
| RDDW08G-15 | 18~75V（48V 標準） | 6mA | 193mA | ±15V | ±265mA | 86% | *265μF |
| * 注：雙組輸出機型電容負載為每路輸出值。 |
五、引腳與物理規格
引腳定義：DIP24 引腳區分單 / 雙組輸出，核心引腳包括遙控開 / 關（1 腳）、±Vin（2/3 腳 / 22/23 腳）、±Vout/Common（9/11/14/16 腳），部分引腳為 N.P.（空腳）/N.C.（未連接）。
尺寸誤差：通用尺寸誤差 x.x±0.5mm（x.xx±0.02"）、x.xx±0.25mm（x.xxx±0.010"）；引腳誤差0.5±0.05mm（0.02"±0.002"）。
單顆重量：18.4g。
六、EMC 與配套要求
電磁兼容：需外接外部組件滿足 BS EN/EN55032 Class A/B 類傳導標準，所用電容均為陶瓷電容 1812 封裝，搭配 3.3μH/2.7μH 電感、4.7μF/10μF 電容等（依機型不同配置）。
安規認證：通過 EAC TP TC 020/2011 認證，48Vin 機型額外通過 EAC TP TC 004 認證；浪涌測試滿足 Level 2（±8KV 空氣，±4KV 傳導）。
七、包裝與安裝
包裝規格：套管標準包裝，10 顆 / 管，500 顆 / 50 管 / 箱；外箱尺寸 L390.9x W284.8xH175.7mm。
安裝參考：安裝手冊可查閱明緯官網http://www.meanwell.com/manual.html。
八、應用場景
鐵路交通：巴士、有軌電車、地鐵及各類鐵路系統；
通信領域：電信 / 數據通信系統、無線網絡；
工業設備：工業控制設備、各類儀器、分析儀；
特殊環境：高振動、多塵、異常低溫 / 高溫的惡劣工作環境。
關鍵問題
問題 1（產品選型與規格）：RSDW08/RDDW08 系列的輸入分哪兩類？不同輸出類型的電壓覆蓋范圍是什么？
答案：輸入分 F 款（標準 24V，寬范圍 9~36V）、G 款（標準 48V，寬范圍 18~75V）兩類，均為 4:1 寬輸入范圍；輸出分單組（RSDW08）和雙組（RDDW08），單組輸出電壓為 3.3V/5V/12V/15V，雙組輸出電壓為 ±5V/±12V/±15V。
問題 2（環境與可靠性）：該系列轉換器的工作溫度范圍是多少？具備哪些適配惡劣環境的核心特性，且符合什么關鍵行業標準？
答案：工作溫度范圍為 **-40 ~ +85℃（自然風冷，需參考負載減額曲線）；適配惡劣環境的核心特性包括 4:1 寬輸入、連續短路等多重保護、高振動耐受（10~500Hz/2G）、封閉型設計、無需最小負載、1.5KVDC 隔離；核心符合EN50155 鐵路標準 **，同時滿足 EN61373 沖擊與振動標準。
問題 3（性能與實操）：該系列轉換器的效率最高可達多少？滿足 EMC 的 EN55032 A/B 類標準需要什么配套要求，且遙控開 / 關功能通過哪個引腳實現？
答案：轉換效率最高達86%（RSDW08G-12/G-15、RDDW08G-12/G-15 機型）；滿足 EN55032 A/B 類傳導標準需外接1812 封裝的陶瓷電容及對應規格電感（3.3μH/2.7μH）、電容（4.7μF/10μF）（依機型配置）；遙控開 / 關功能通過DIP24 的 1 號引腳實現。
