SCWN06&DCWN06 系列是明緯推出的6W DIP24 封裝隔離型 DC-DC 穩壓轉換器，具備2:1 寬輸入范圍（9~18V/18~36V/36~72V）、3KVDC 輸入輸出隔離、-40~+90℃寬工作溫度，效率最高達87%，支持單 / 雙組輸出（3.3V/5V/12V/15V/±5V/±12V/±15V），擁有短路 / 過負載 / 輸入欠壓全保護且無需最小負載，符合BS EN/EN55032 輻射 A 級，適用于電信、工業控制等領域，提供3 年保固，模塊尺寸為31.820.310.2mm，采用自然風冷散熱。
一、產品概述

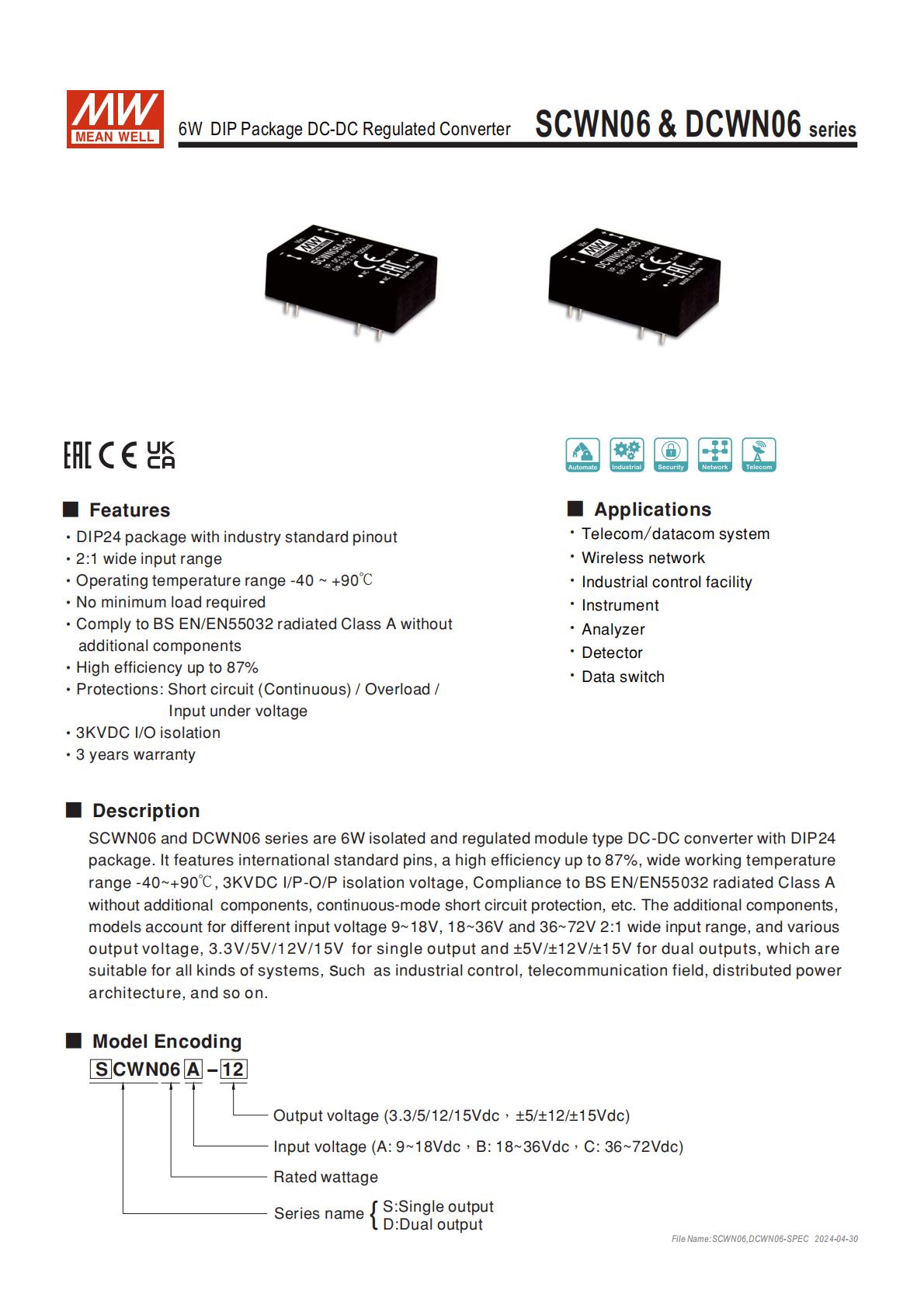

SCWN06&DCWN06 系列是明緯研發的6W隔離型 DC-DC 穩壓轉換器，采用DIP24 工業標準引腳封裝，為模塊型設計，具備寬輸入、高隔離、全保護等特性，無需最小負載且 EMC 合規性優異，適用于通信、工業控制等多領域，提供3 年保固，核心尺寸為31.820.310.2mm，單機重量12.4g，機殼為UL 94V-0 級絕緣黑色塑料。
二、核心關鍵特性
輸入特性：支持2:1 寬輸入電壓范圍，分三檔規格 ——A 檔 9~18V（標準 12V）、B 檔 18~36V（標準 24V）、C 檔 36~72V（標準 48V），浪涌電壓耐受值分別為 25Vdc、50Vdc、100Vdc（最長 100ms）；
隔離性能：3KVDC 輸入 / 輸出隔離，絕緣阻抗達100M Ohms / 500VDC / 25℃/ 70% RH，絕緣容抗典型值 250pF；
溫度適配：工作溫度范圍 **-40 ~ +90℃（需參考負載減額曲線），機殼最高耐受+100℃，溫度系數0.03%/℃（0~90℃）**；
效率表現：轉換效率最高達87%（DCWN06C-15 機型），不同機型效率 77%~87% 不等；
EMC 合規：符合BS EN/EN55032 輻射 A 級，無需額外添加組件即可滿足標準；
無最小負載：無需外接最小負載，適配更多應用場景；
散熱方式：自然風冷，無額外散熱組件需求。
三、輸出規格詳情

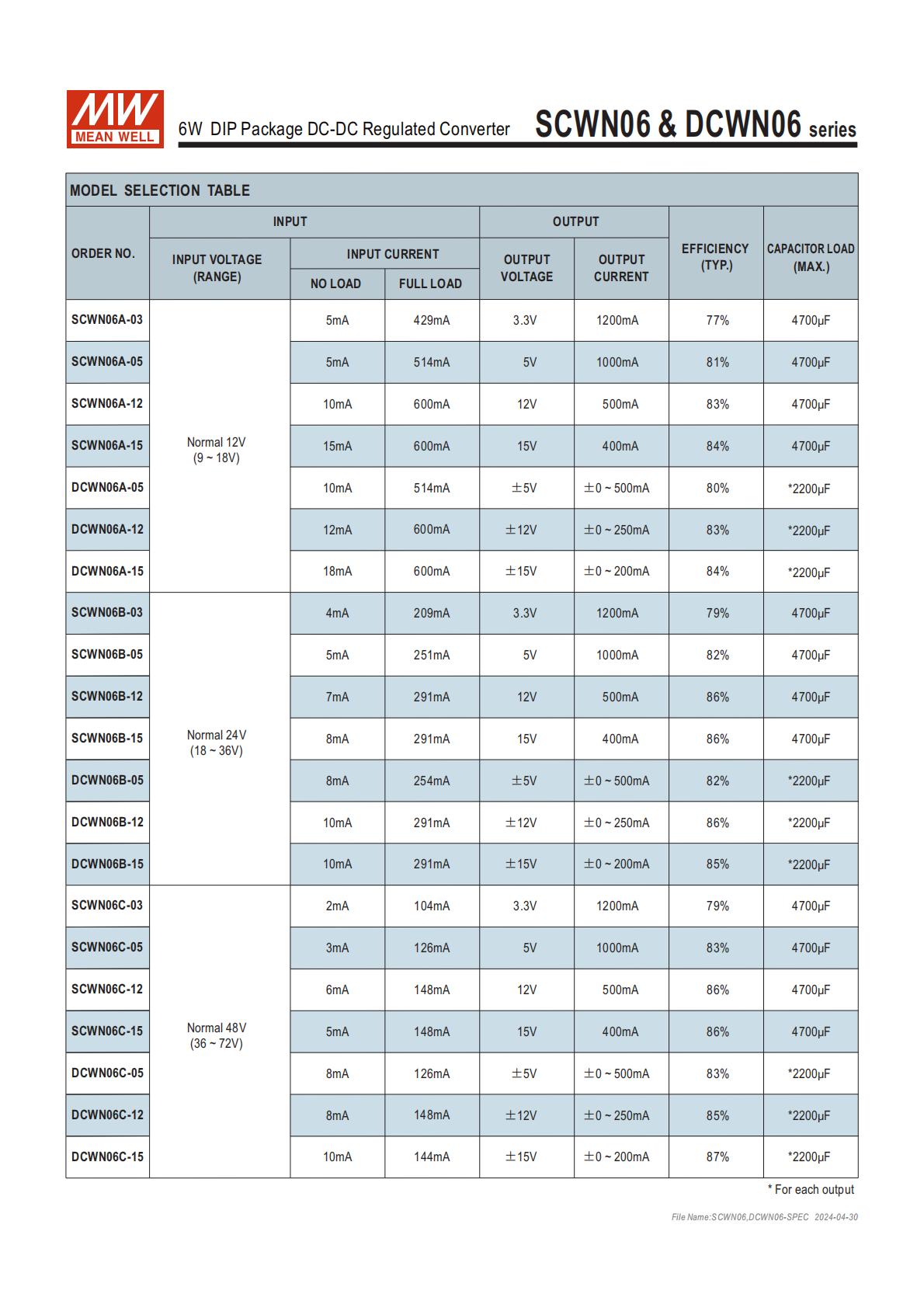

該系列分單組輸出（SCWN06）和雙組輸出（DCWN06）兩大類型，輸入分 A/B/C 三檔，各機型核心參數如下表，電容負載單組輸出最大為4700μF，雙組輸出每路最大為2200μF：
| 機型系列 | 輸入檔位 | 標準輸入電壓 | 輸出規格 | 最大輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|
| SCWN06 | A/B/C | 12V/24V/48V | 3.3V/5V/12V/15V（單組） | 3.3V 為 1200mA，15V 為 400mA | 77%~86% | 4700μF |
| DCWN06 | A/B/C | 12V/24V/48V | ±5V/±12V/±15V（雙組） | ±5V 為 ±500mA，±15V 為 ±200mA | 80%~87% | 2200μF / 每路 |

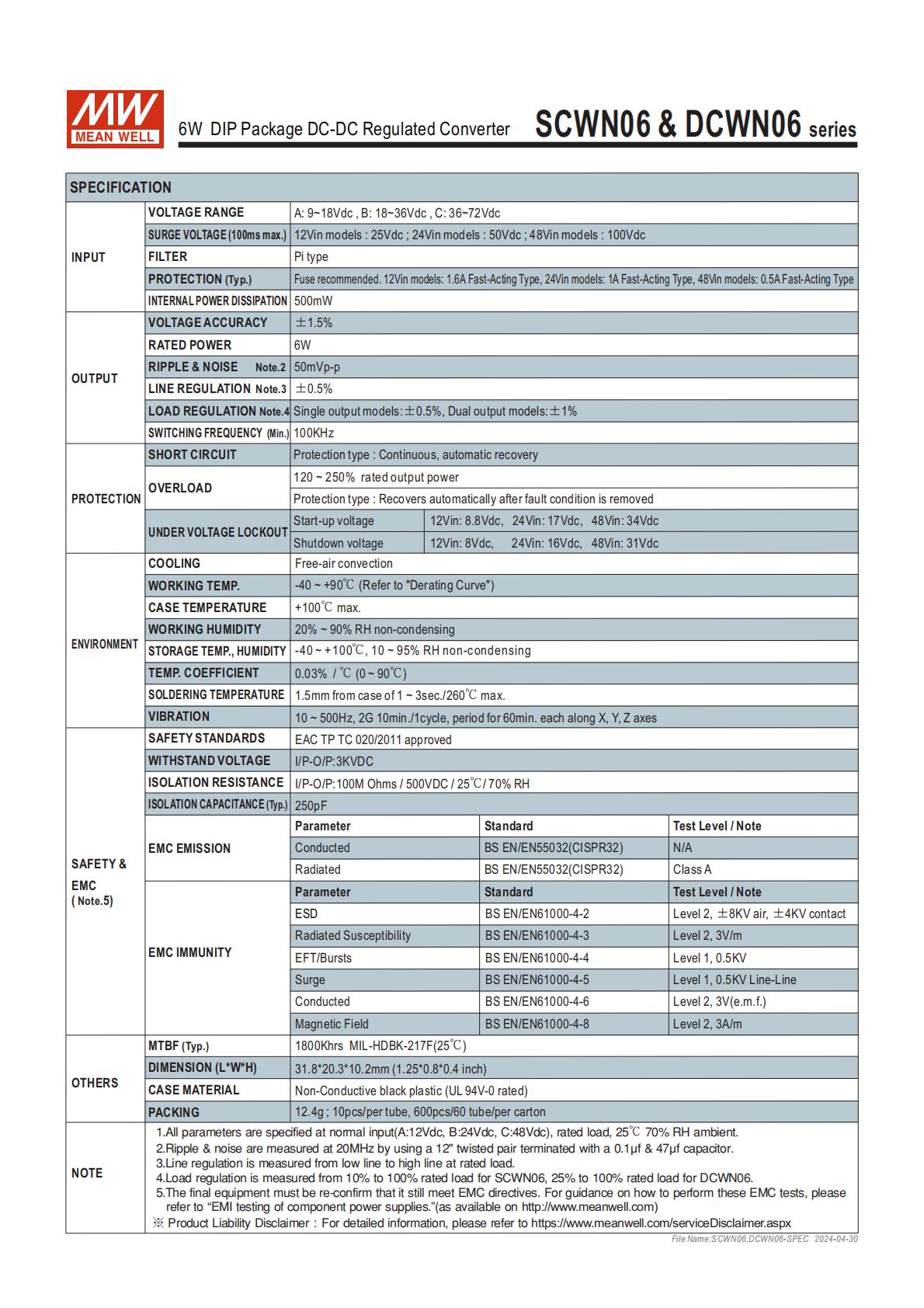

四、電氣核心規格（25℃/ 額定負載 / 正常輸入下）
基礎參數：額定功率6W，電壓精度 **±1.5%，紋波與噪聲50mVp-p**（測量有標準規范），內部功耗最大500mW；
調整率：線性調整率 **±0.5%，負載調整率單組輸出±0.5%、雙組輸出±1%**；
開關頻率：最小100KHz；
保險絲推薦：12Vin 機型1.6A 快熔型，24Vin 機型1A 快熔型，48Vin 機型0.5A 快熔型；
欠壓鎖定：啟動電壓 12Vin8.8Vdc、24Vin17Vdc、48Vin34Vdc；關斷電壓 12Vin8Vdc、24Vin16Vdc、48Vin31Vdc；
MTBF：1800Khrs（依據 MIL-HDBK-217F 標準）。
五、保護功能
全系列配備三重自動恢復保護，故障條件移除后可自行恢復，具體為：
短路保護：連續保護模式，支持長期短路；
過負載保護：保護閾值為120~250% 額定輸出功率；
輸入欠壓保護：觸發閾值為上述欠壓鎖定關斷電壓。
六、安規與電磁兼容
安全認證：通過EAC TP TC 020/2011 認證；
EMC 發射：傳導 / 輻射符合BS EN/EN55032 (CISPR32) A 級；
EMC 抗擾度：符合 EN61000 系列標準，如 ESD 為 Level2（±8KV 空氣 /±4KV 傳導）、輻射抗擾度 3V/m 等；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各測試 60 分鐘；
焊接規范：距離機殼1.5mm處焊接，溫度最大260℃，持續 1~3 秒。
七、環境參數
工作濕度：20 ~ 90% RH，無冷凝；
儲存溫濕度：-40 ~ +100℃、10 ~ 95% RH，無冷凝。
八、包裝與安裝
包裝方式：標準套管包裝，10 顆 / 管，600 顆 / 60 管 / 箱，每管毛重 148g，每箱毛重 10.88Kg，外箱尺寸 L390.9 x W284.8 x H175.7mm；
引腳定義：DIP24 引腳分單 / 雙組輸出定義，核心引腳含 + Vin/-Vin、+Vout/-Vout/Common，部分引腳為 N.C.（空腳）；
安裝資料：安裝手冊可在明緯官網（http://www.meanwell.com/manual.html）查閱。
九、應用領域
廣泛適用于電信 / 數據通信系統、無線網絡、工業控制設備、儀器、分析儀、探測器、數據開關等場景，適配分布式電源架構。
關鍵問題
問題 1（產品選型類）：SCWN06 和 DCWN06 系列的核心選型區分點是什么，各適配什么場景？
答案：核心區分點為輸出類型，SCWN06 為單組輸出，輸出規格 3.3V/5V/12V/15V，電容負載最大 4700μF，適配僅需單路直流電壓供電的場景；DCWN06 為雙組對稱輸出，輸出規格 ±5V/±12V/±15V，電容負載為每路 2200μF，適配需要正負雙路電壓供電的工業儀器、分析儀等場景。此外，兩者輸入均分 A/B/C 三檔，可根據輸入電源電壓進一步選型。
問題 2（性能保障類）：該系列轉換器的保護體系包含哪些，保護模式有何特點，能適配哪些復雜工況？
答案：保護體系包含連續型短路保護、120~250% 額定功率過負載保護、輸入欠壓鎖定保護，三大保護均為自動恢復模式，故障條件移除后無需人工干預即可恢復工作。該保護體系可適配工業現場的電源電壓波動、負載短路 / 過載、低溫 / 高溫（-40~+90℃）等復雜工況，同時無需最小負載的特性也適配輕載 / 空載的工作場景。
問題 3（工程應用類）：該系列轉換器在 EMC 合規、安裝焊接、配件選型上有哪些工程化要求？
答案：1. EMC 合規：符合 BS EN/EN55032 輻射 A 級，無需額外添加組件，但若作為系統元件，需結合終端設備做整體 EMC 確認；2. 安裝焊接：焊接時需在距離機殼 1.5mm 處操作，焊接溫度最大 260℃，持續時間 1~3 秒，避免高溫損壞模塊；3. 配件選型：輸入側需按輸入規格配快熔型保險絲（12Vin=1.6A、24Vin=1A、48Vin=0.5A），紋波噪聲測量 / 應用時需搭配 12" 雙絞線，并在終端并聯 0.1μF 和 47μF 電容。
