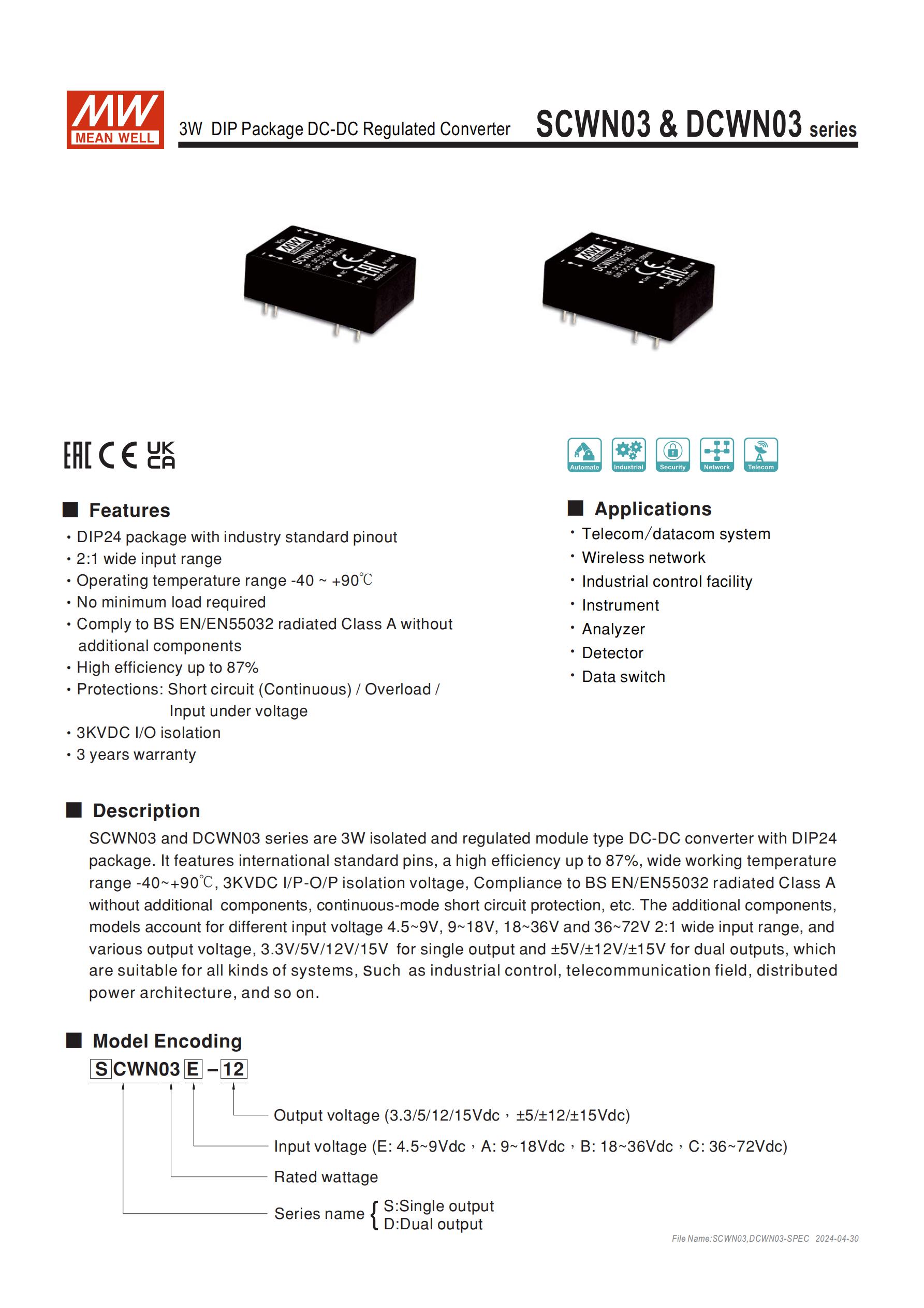

SCWN03/DCWN03 系列是明緯推出的3W DIP24 封裝DC-DC 穩壓轉換器，分單組（S）/ 雙組（D）輸出類型，具備2:1 寬輸入范圍（4.5~9V/9~18V/18~36V/36~72V）、3KVDC 輸入輸出隔離、-40~+90℃寬工作溫度等特性，效率最高達87%，支持短路 / 過負載 / 輸入欠壓保護且無需最小負載，符合BS EN/EN55032 輻射 A 級，適配電信、工業控制等多領域，提供 3.3V/5V 等單雙路輸出規格，3 年保固。
SCWN03&DCWN03 系列為明緯生產的3W DIP24 封裝隔離穩壓型 DC-DC 轉換器，采用工業標準引腳，分為SCWN03 單組輸出和DCWN03 雙組輸出兩大類型，針對通信、工業控制等領域的分布式電源架構設計，具備寬輸入、高隔離、多保護等特性，無需最小負載且符合 BS EN/EN55032 輻射 A 級（無需額外組件），提供3 年保固。產品基礎物理參數：
尺寸：31.820.310.2mm（1.250.80.4 英寸）
重量：12.3g
機殼材質：絕緣黑色塑料（UL 94V-0 級）
MTBF：2500Khrs（MIL-HDBK-217F，25℃）
二、核心特性
寬輸入與多輸出規格：輸入為2:1 寬范圍，分四檔（E:4.5~9V、A:9~18V、B:18~36V、C:36~72V）；輸出含單路 3.3V/5V/12V/15V、雙路 ±5V/±12V/±15V。
高隔離與高效率：3KVDC 輸入 / 輸出隔離，絕緣阻抗達100M Ohms / 500VDC / 25℃/ 70% RH；轉換效率最高 87%（DCWN03B-12/15、DCWN03C-12/15 等型號）。
寬溫工作：工作溫度范圍 **-40 ~ +90℃（需參考負載減額曲線），機殼最高耐受+100℃，儲存溫度-40 ~ +105℃**。
完善保護機制：支持連續短路保護、過負載保護（120~250% 額定功率）、輸入欠壓鎖定，故障移除后均自動恢復。
電磁兼容與安規：符合BS EN/EN55032 (CISPR32) 輻射 A 級，通過EAC TP TC 020/2011 認證；ESD、浪涌等抗擾度滿足對應等級要求。
三、型號編碼規則
編碼格式：[S/D] CWN03 [輸入檔][輸出電壓]
| 編碼位 | 含義 | 可選值 / 說明 |
|---|---|---|
| 第一位 | 輸出類型 | S = 單組輸出，D = 雙組輸出 |
| 2-6 位 | 系列 + 功率 | CWN03=3W 核心系列 |
| 第 7 位 | 輸入電壓檔 | E:4.5~9V，A:9~18V，B:18~36V，C:36~72V |
| 最后 2 位 | 輸出電壓 | 03=3.3V，05=5V，12=12V，15=15V（雙組輸出為 ± 對應值） |

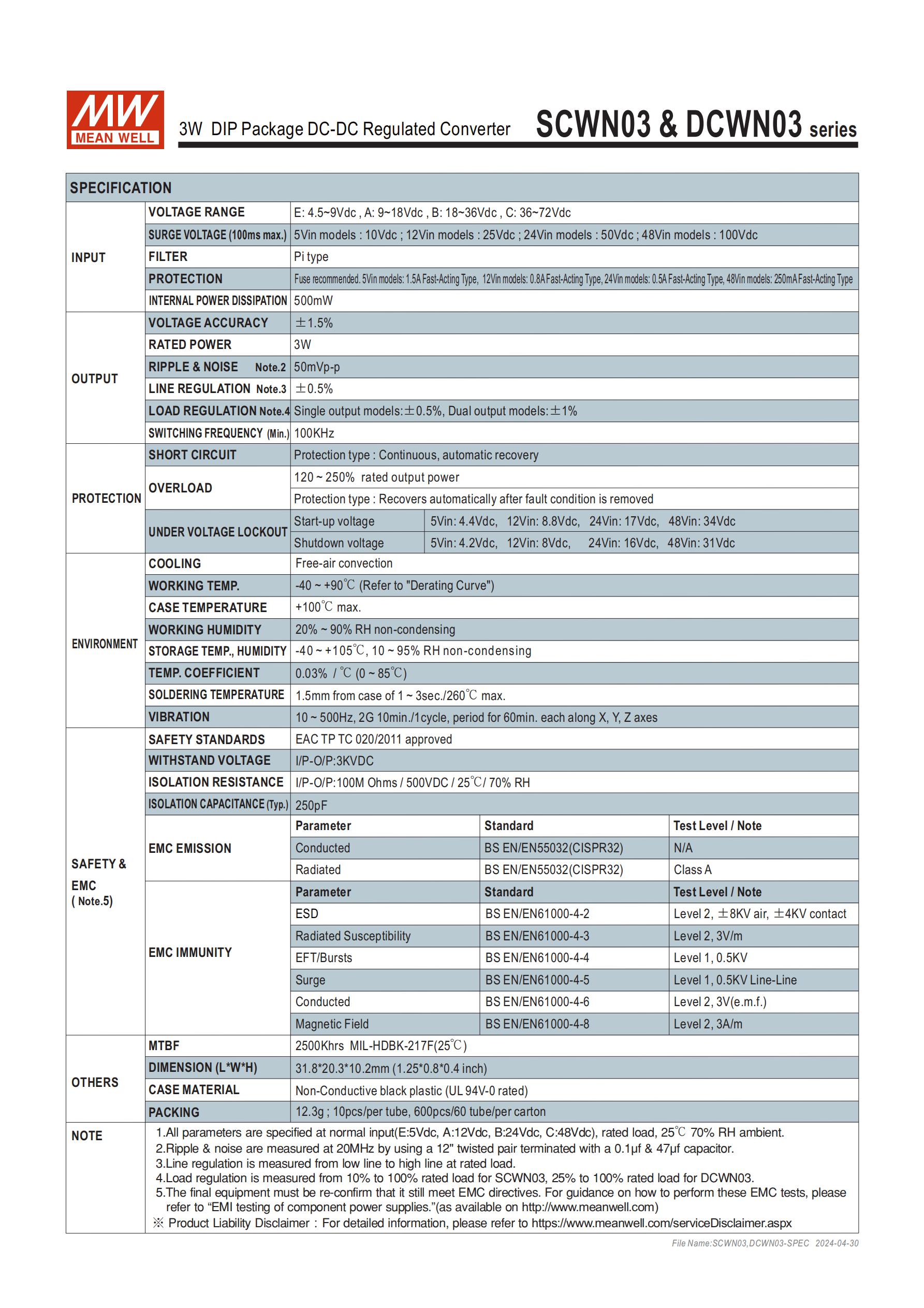

四、關鍵電氣規格（25℃、額定負載、正常輸入下）
| 規格項 | 數值 / 參數 | 備注 |
|---|---|---|
| 額定功率 | 3W | 全系列統一 |
| 電壓精度 | ±1.5% | 全系列 |
| 紋波與噪聲 | 50mVp-p | 20MHZ 帶寬下測量 |
| 開關工作頻率 | ≥100KHz | 最小值 |
| 線性調整率 | ±0.5% | 額定負載下低→高電壓測量 |
| 負載調整率 | 單路 ±0.5%，雙路 ±1% | 單路 10%~100% 額定負載，雙路 25%~100% |
| 內部功耗 | 500mW | 全系列 |
| 浪涌電壓 | 5Vin:10V；12Vin:25V；24Vin:50V；48Vin:100V | 最長 100ms |
| 欠壓鎖定（啟動 / 關斷） | 5Vin:4.4V/4.2V；12Vin:8.8V/8V；24Vin:17V/16V；48Vin:34V/31V | DC |

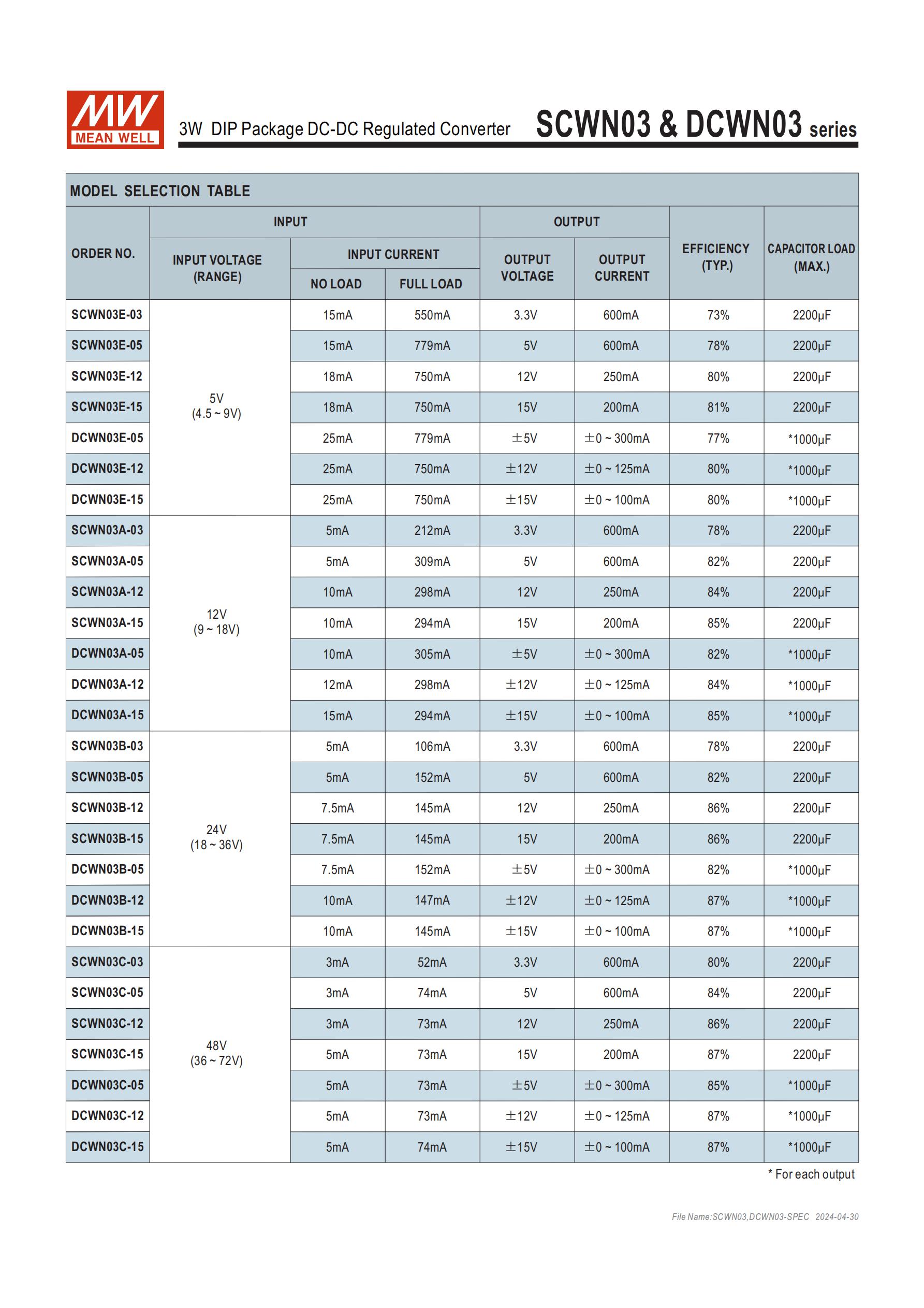

五、主流機型核心參數表
| 型號 | 輸入電壓范圍 | 輸出規格 | 滿載輸入電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|
| SCWN03E-03 | 4.5~9V | 3.3V/600mA | 550mA | 73% | 2200μF |
| SCWN03A-12 | 9~18V | 12V/250mA | 298mA | 84% | 2200μF |
| SCWN03B-15 | 18~36V | 15V/200mA | 145mA | 86% | 2200μF |
| SCWN03C-05 | 36~72V | 5V/600mA | 74mA | 84% | 2200μF |
| DCWN03B-12 | 18~36V | ±12V/±125mA | 147mA | 87% | 1000μF（每路） |
| DCWN03C-15 | 36~72V | ±15V/±100mA | 74mA | 87% | 1000μF（每路） |
六、引腳定義（核心引腳）
| 引腳編號 | SCWN03（單組輸出） | DCWN03（雙組輸出） |
|---|---|---|
| 2、3 | -Vin | -Vin |
| 9 | N.C.（空腳） | Common（公共端） |
| 11 | N.C.（空腳） | -Vout |
| 14 | +Vout | +Vout |
| 16 | -Vout | Common（公共端） |
| 22、23 | +Vin | +Vin |
七、應用與包裝
應用領域：電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關。
包裝規格：10 顆 / 套管，600 顆 / 60 管 / 外箱；外箱尺寸390.9 x 284.8 x 175.7mm，整箱重 10.82Kg。
安裝與配件：濾波為 Pi type；保險絲有推薦規格（5Vin:1.5A 快熔，12Vin:0.8A 快熔，24Vin:0.5A 快熔，48Vin:250mA 快熔）；冷卻方式為自然風冷。
