DCW12 系列是 12W DC-DC 穩壓雙組輸出轉換器，具備2:1 寬范圍輸入、1500VDC 輸入 / 輸出隔離等核心特性，內置遙控開 / 關與 EMI 濾波電路，支持短路、過負載打嗝模式保護且可自動恢復，采用五面防護金屬外殼、自然冷卻設計，經 100% 滿載老化，擁有 2 年保固；電氣規格分 A/B/C 三類輸入電壓范圍，對應 + 5V/+12V/±15V 輸出，額定功率 12W，具備優秀的電壓調整率與精度，工作溫度 - 40~+71℃，MTBF≥600Khrs，尺寸 31.820.312.2mm，安規與電磁兼容均符合多項標準，包裝為 15 顆 / 管、750 顆 / 箱的套管包裝。
DCW12 系列為明緯出品的12W DC-DC 穩壓雙組輸出轉換器，是具備高性價比、高可靠性的工業級電源產品，核心特性如下：
電氣基礎：2:1 寬范圍輸入、1500VDC 輸入 / 輸出高隔離，內置遙控開 / 關功能與 EMI 濾波電路，無需額外配置濾波組件；
防護與工藝：支持短路、過負載雙重保護，采用打嗝模式且異常移除后可自動恢復，各組輸出獨立配置短路保護；采用五面防護金屬外殼，自然冷卻設計，經100% 滿載老化測試；
售后與品質：提供2 年保固，具備低成本、高信賴性的產品優勢。

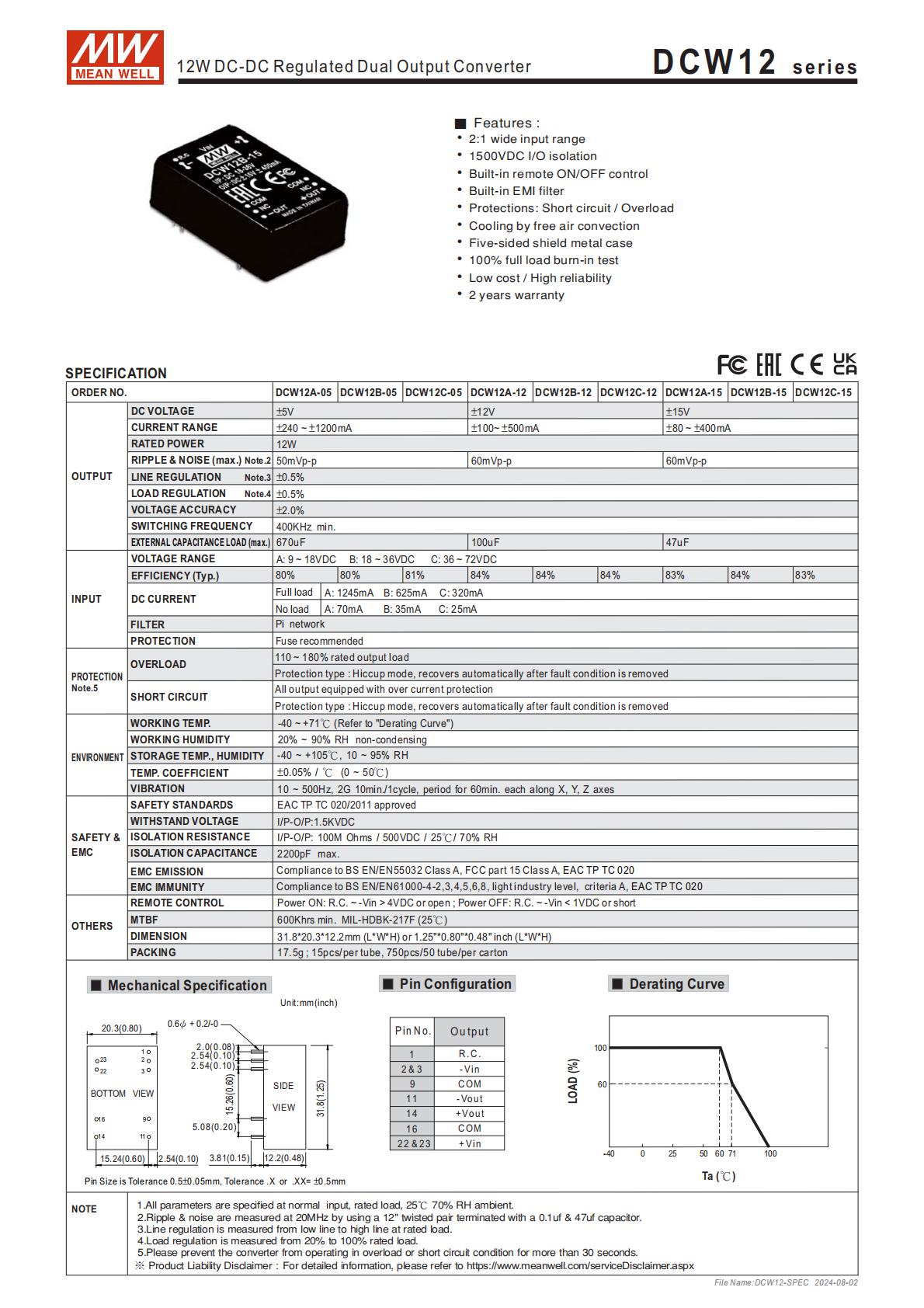

二、核心電氣規格
該系列按輸入電壓范圍分 A/B/C 三類型號，對應 + 5V、+12V、±15V 三種輸出規格，額定功率均為 12W，核心電氣參數如下表：
| 輸出規格 | 型號分類 | 輸入電壓范圍 | 輸出電流范圍 | 紋波與噪聲 (最大) | 效率 (Typ) | 線性 / 負載調整率 | 電壓精度 | 開關工作頻率 |
|---|---|---|---|---|---|---|---|---|
| +5V | A/B/C | A:9~18VDCB:18~36VDCC:36~72VDC | ±240~±1200mA | 250mVp-p | 80%/80%/81% | ±0.5% | ±2.0% | ≥400KHz |
| +12V | A/B/C | 同上 | ±100~±500mA | 60mVp-p | 84% | ±0.5% | ±2.0% | ≥400KHz |
| ±15V | A/B/C | 同上 | ±80~±400mA | 60mVp-p | 83%/84%/83% | ±0.5% | ±2.0% | ≥400KHz |
輸入電流規格：
滿載：A 類 1245mA、B 類 625mA、C 類 320mA；
空載：A 類 70mA、B 類 35mA、C 類 25mA；
輸入側推薦配置保險絲。
三、保護、環境適應性參數
保護參數：過負載保護閾值為額定輸出功率的 110~180%，短路保護覆蓋所有輸出組，均為打嗝模式，異常條件移除后自動恢復；
工作環境：工作溫度 **-40~+71℃**（需參考負載減額曲線），工作濕度 20~90% RH 且無冷凝；
儲存環境：儲存溫度 **-40~+105℃**，儲存濕度 10~95% RH；
其他環境特性：溫度系數 **±0.05%/℃**（0~50℃），耐振動性能為 10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
四、安規、電磁兼容與絕緣參數
安全規范：通過EAC TPTC020/2011認證；
耐壓性能：輸入與輸出之間（I/P-O/P）耐壓1.5KVDC；
絕緣參數：絕緣阻抗 I/P-O/P 為100M Ohms / 500VDC（25℃/70% RH），絕緣容抗最大2200pF；
電磁兼容：
發射：符合 BS EN/EN55022 Class A、FCC part 15 Class A、EAC TP TC 020；
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8，A 級輕工業標準、EAC TP TC020。
五、其他關鍵參數
遙控功能：開機條件為 R.C.~-Vin**≥4VDC或開路；關機條件為 R.C.~-Vin≤1VDC** 或短路；
平均無故障時間：MTBF**≥600Khrs**（最小值，25℃，參考 MIL-HDBK-217F 標準）；
機構尺寸：31.820.312.2mm（LWH），換算為英寸 1.250.800.48inch，單顆重量17.5g。
六、包裝與安裝

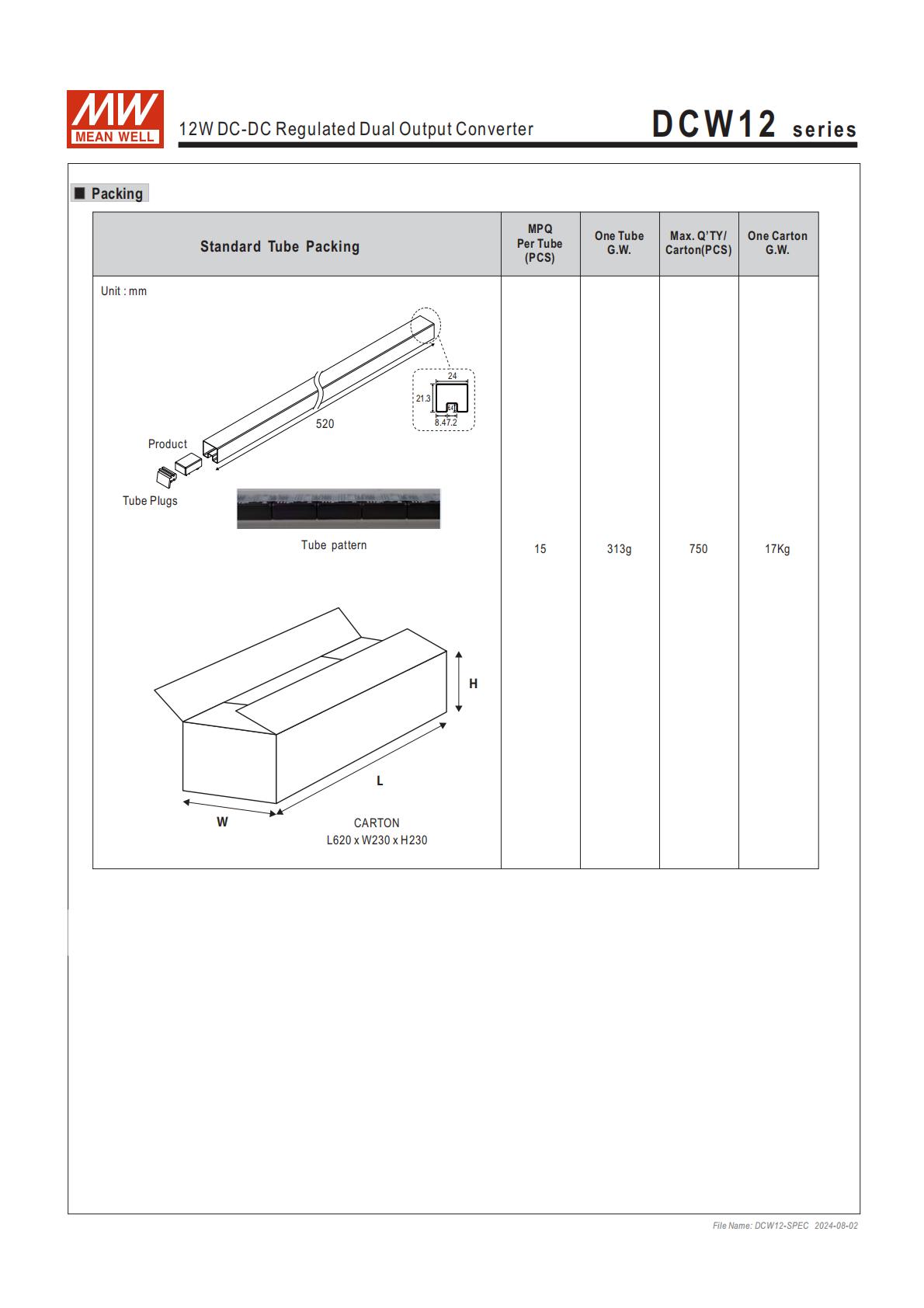

包裝規格：采用套管標準包裝，15 顆 / 管，750 顆 / 50 管 / 箱，外箱尺寸 L620xW230xH230mm；
安裝手冊：可通過明緯官網鏈接http://www.meanwell.com/manual.html查詢下載；
全球交易品項識別碼：可通過http://www.meanwel.com.cn/service/GTIN.aspx查詢。
關鍵問題
問題 1（產品選型維度）：DCW12 系列按輸入電壓分哪幾類，對應范圍是什么，輸出有哪些規格？
答案：該系列按輸入電壓分為 A、B、C 三類，A 類輸入 9~18VDC，B 類 18~36VDC，C 類 36~72VDC；輸出規格有 + 5V、+12V、±15V 三種，所有型號額定功率均為 12W。
問題 2（使用保障維度）：DCW12 系列的保護功能有哪些，保護模式及恢復方式是什么？
答案：具備短路、過負載兩類核心保護功能，過負載保護閾值為額定輸出功率的 110~180%，且各組輸出均配有獨立的短路保護；保護模式為打嗝模式，當異常條件移除后，產品可自動恢復正常工作。
問題 3（環境與可靠性維度）：DCW12 系列的工作 / 儲存溫度范圍是多少，平均無故障時間（MTBF）是多少？
答案：工作溫度范圍為 - 40~+71℃（需參考負載減額曲線），儲存溫度范圍為 - 40~+105℃；在 25℃環境下，參考 MIL-HDBK-217F 標準，產品 MTBF 最小值≥600Khrs，且工作濕度為 20~90% RH 無冷凝，儲存濕度為 10~95% RH
