DCW08 系列是 8W DC-DC 穩壓雙組輸出轉換器，具備2:1 寬范圍輸入、1500VDC 輸入 / 輸出隔離特性，內建 EMI 濾波電路，支持短路 / 過負載打嗝模式保護且可自動恢復，采用五面防護金屬外殼、自然冷卻設計，經 100% 滿載老化，擁有 2 年保固；該系列分 A/B/C 三類輸入電壓（9~18VDC/18~36VDC/36~72VDC），輸出 ±5V/±12V/±15V 三種規格，額定功率 8W，工作溫度 **-40~+71°C**，尺寸為31.820.312.2mm，安規與電磁兼容符合多項標準，MTBF≥900Khrs，包裝為 15 顆 / 管、750 顆 / 箱。
一、產品基礎信息
DCW08 系列為明緯出品的 8W DC-DC 穩壓雙組輸出轉換器，是具備高性價比、高信賴性的工業級電源轉換產品，核心定位為小功率雙路直流穩壓輸出，采用五面防護金屬外殼，自然冷卻設計，無需額外散熱配件，且經過100% 滿載老化測試，提供2 年保固服務。
二、核心特性
電氣隔離：1500VDC 輸入 / 輸出隔離，絕緣性能優異；
輸入范圍：2:1 寬范圍輸入，分三類規格適配不同電壓場景；
電路集成：內建 EMI 濾波電路，減少電磁干擾；
保護機制：支持短路、過負載雙重保護，均為打嗝模式且異常移除后可自動恢復；
品控與可靠性：低成本、高信賴性，MTBF（平均無故障時間）≥900Khrs（25°C，MIL-HDBK-217F 標準）。
三、核心電氣規格

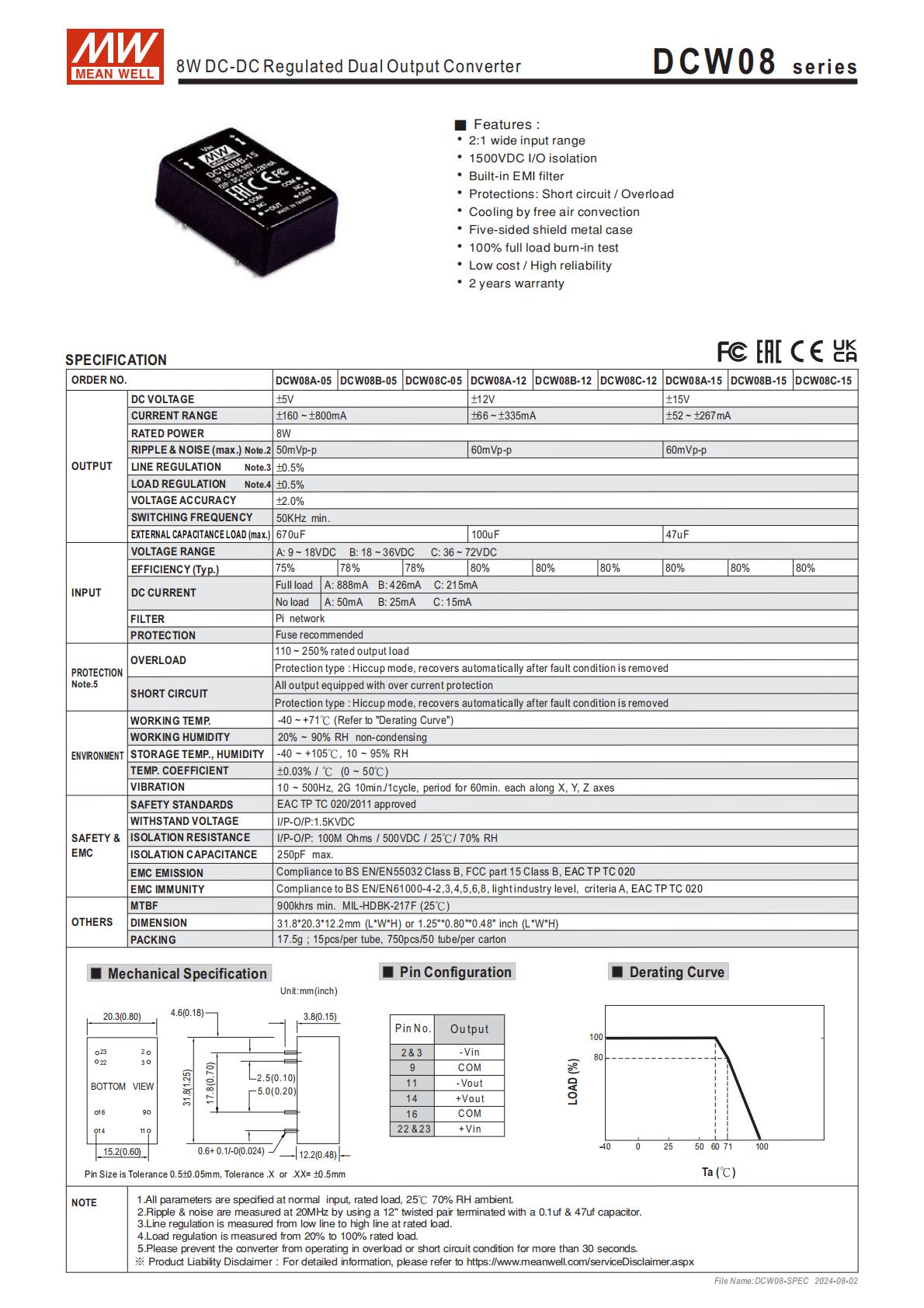

該系列按輸入電壓分 A/B/C 三類，按輸出電壓分 ±5V/±12V/±15V 三類，組合為 9 個具體型號，核心電氣參數如下表：
| 核心參數 | 數值 / 規格 | 備注 |
|---|---|---|
| 額定功率 | 8W（雙組輸出） | 全系列統一 |
| 輸出電壓 | ±5V / ±12V / ±15V | 三類輸出規格 |
| 輸出電流范圍 | ±160~±800mA（±5V）±66~±335mA（±12V）±52~±267mA（±15V） | 隨輸出電壓升高電流降低 |
| 輸入電壓范圍 | A:9~18VDCB:18~36VDCC:36~72VDC | 2:1 寬范圍輸入，分三類 |
| 紋波與噪聲（最大） | ±5V：50mVp-p±12V/±15V：60mVp-p | 20MHz 帶寬下測量 |
| 線性調整率 | ±0.5% | 額定負載下低→高電壓測試 |
| 負載調整率 | ±0.5% | 20%~100% 額定負載測試 |
| 電壓精度 | ±2.0% | 全系列統一 |
| 開關工作頻率 | 最小 50KHz | 全系列統一 |
| 效率（Typ） | 75%/78%/80% | 不同型號略有差異 |
| 外部電容負載（最大） | 670uF/100uF/47uF | 全系列統一 |
四、保護功能
過負載保護：觸發閾值為額定輸出功率的110~250%，保護模式為打嗝模式，異常條件移除后可自動恢復；
短路保護：各組輸出均單獨配置短路保護，保護模式為打嗝模式，異常條件移除后可自動恢復；
輔助防護：官方推薦外接保險絲，提升電路安全系數。
五、環境適應性參數
工作溫度：-40~+71°C（需參考負載減額曲線，高溫下需降低負載）；
工作濕度：20~90% RH，無冷凝；
溫度系數：±0.03%/°C（0~50°C 區間），電壓隨溫度變化?。?/p>
耐振動：10~500Hz、2G 振動強度，10 分鐘 / 周期，X、Y、Z 三軸各測試 60 分鐘，滿足工業振動環境要求。
六、安規與電磁兼容
安全規范：通過EAC TP TC020/2011認證；
絕緣參數：輸入 - 輸出耐壓 1.5KVDC；絕緣阻抗100M Ohms（500VDC/25°C/70% RH）；絕緣容抗最大 250pF；
電磁兼容發射：符合 BS EN/EN55032 Class B、FCC part 15 Class B、EAC TP TC 020 標準；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8 A 級輕工業標準、EAC TP TC020 標準。
七、物理與包裝參數
尺寸：31.820.312.2mm（換算為英制 1.250.800.48 inch），LWH；
引腳分布：明確功能引腳，2&3 腳為 - Vin、9/16 腳為 COM、11 腳為 - Vout、14 腳為 + Vout、22&23 腳為 + Vin；

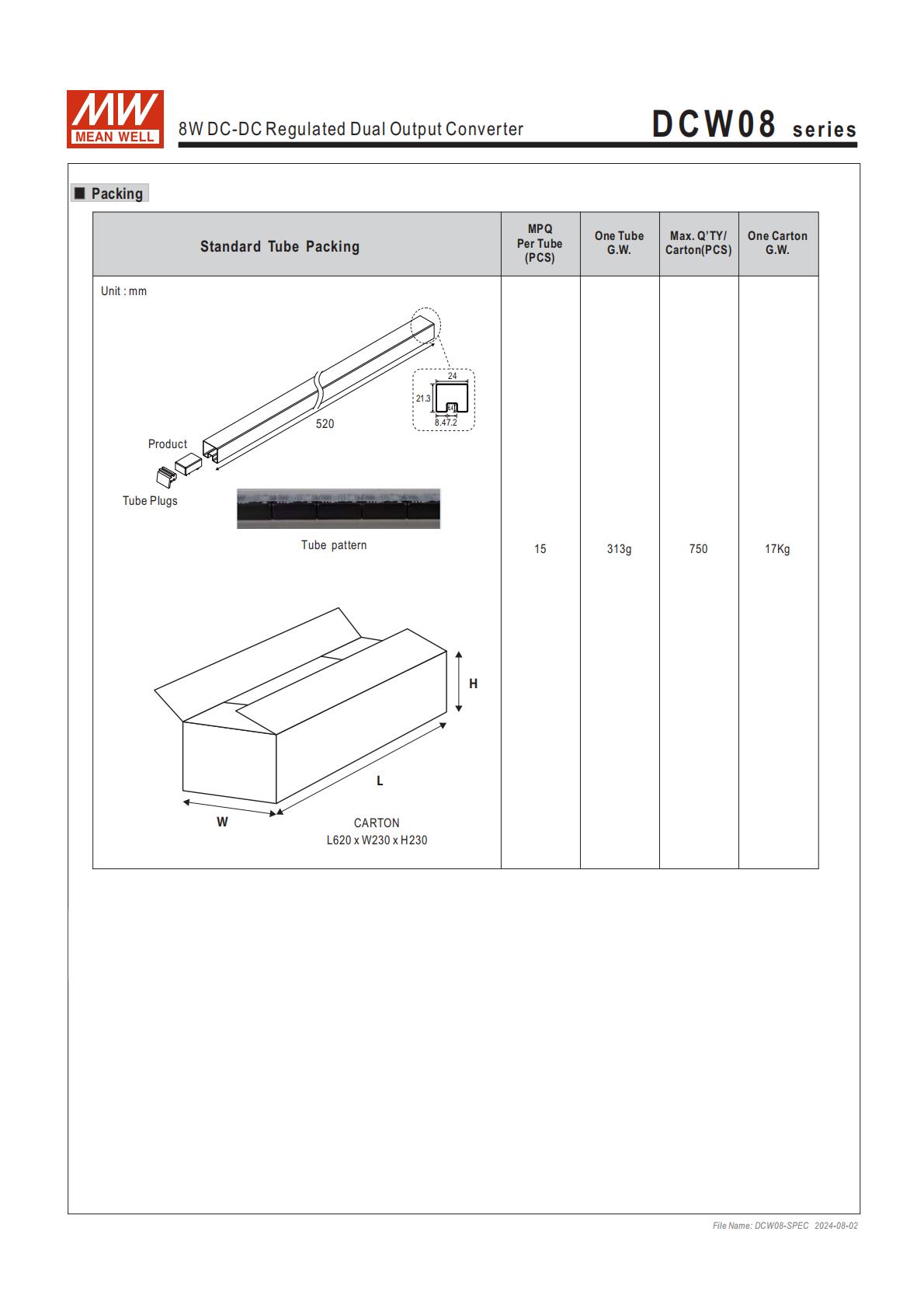

包裝規格：單顆毛重 17.5g；標準套管包裝，15 顆 / 管，750 顆 / 50 管 / 箱；外箱尺寸 L620 x W230 x H230mm。
八、測試與使用備注
所有規格參數默認在正常輸入、額定負載、25℃ 70% RH環境下量測；
紋波和噪聲測量：使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下測試；
過載 / 短路操作限制：該狀態下設備連續工作不要超過 30 秒，避免器件損壞；
安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html。
