SKMW20/DKMW20 系列是明緯推出的20W 1"x1" DIP 封裝DC-DC 穩壓轉換器，分單組（S）/ 雙組（D）輸出、9~36Vdc（F 型）/18~75Vdc（G 型） 4:1 超寬輸入規格，具備1.5KVDC 輸入輸出隔離、-40~+85℃ 工作溫度、最高89% 轉換效率，支持 ±10% 輸出電壓微調與遙控開 / 關，擁有短路 / 過載 / 過壓 / 輸入欠壓全保護且符合 BS EN/EN55032 輻射 A 級標準，無需額外組件，適用于電信、工業控制、儀器等領域，提供 3 年保固，MTBF 最高達 1220Khrs。
一、產品基礎信息

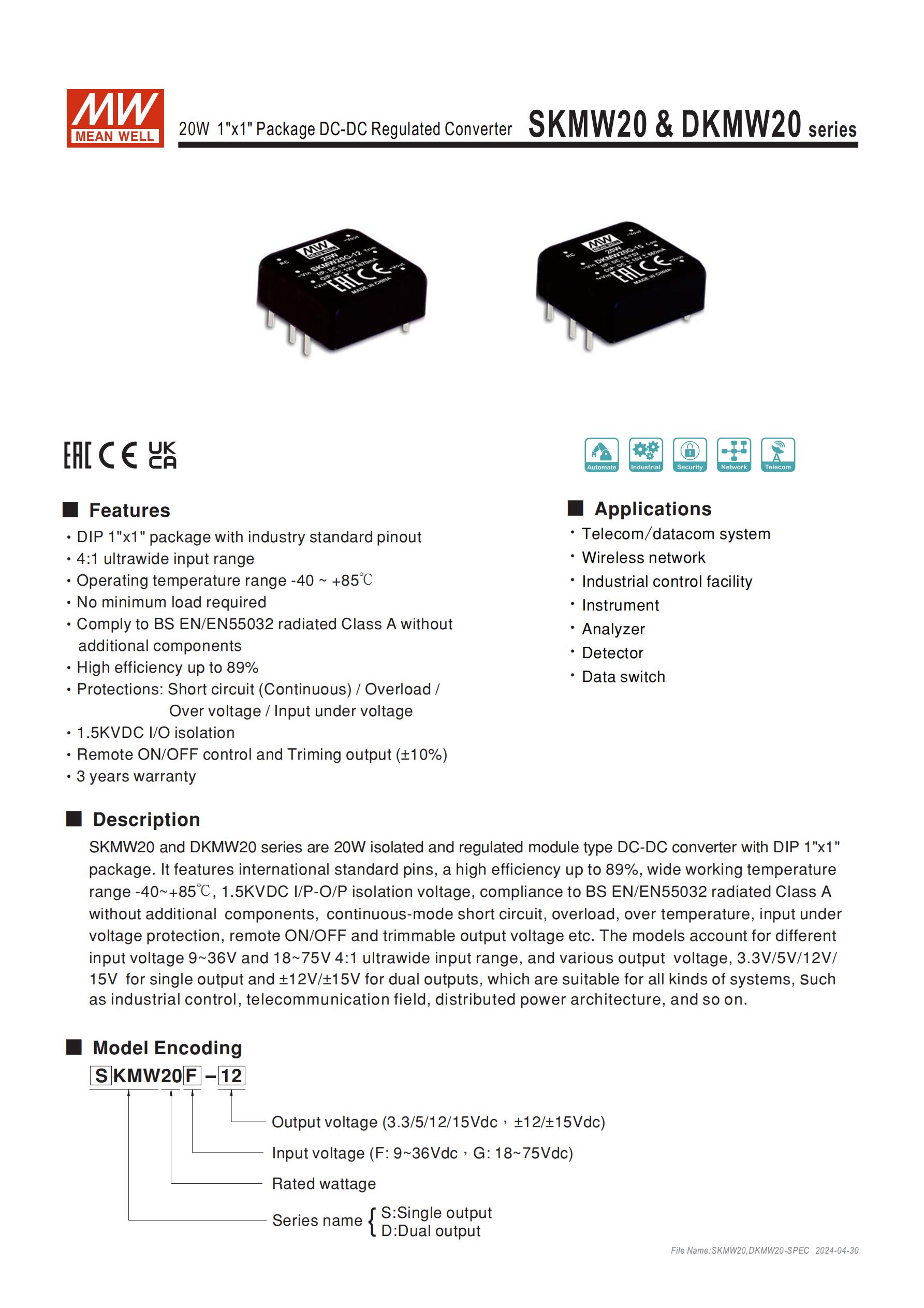

SKMW20/DKMW20 系列為明緯生產的20W 1"x1" DIP 封裝隔離式穩壓 DC-DC 轉換器，是工業、通信領域的模塊化電源解決方案，核心分為單組輸出（SKMW20）和雙組輸出（DKMW20）兩大類型，輸入電壓分F 型（9~36Vdc，標稱 24Vdc）和G 型（18~75Vdc，標稱 48Vdc），實現 4:1 超寬輸入范圍，具備國際標準引腳，無需最小負載即可工作，提供3 年保固，為全球交易品項。
二、核心性能參數

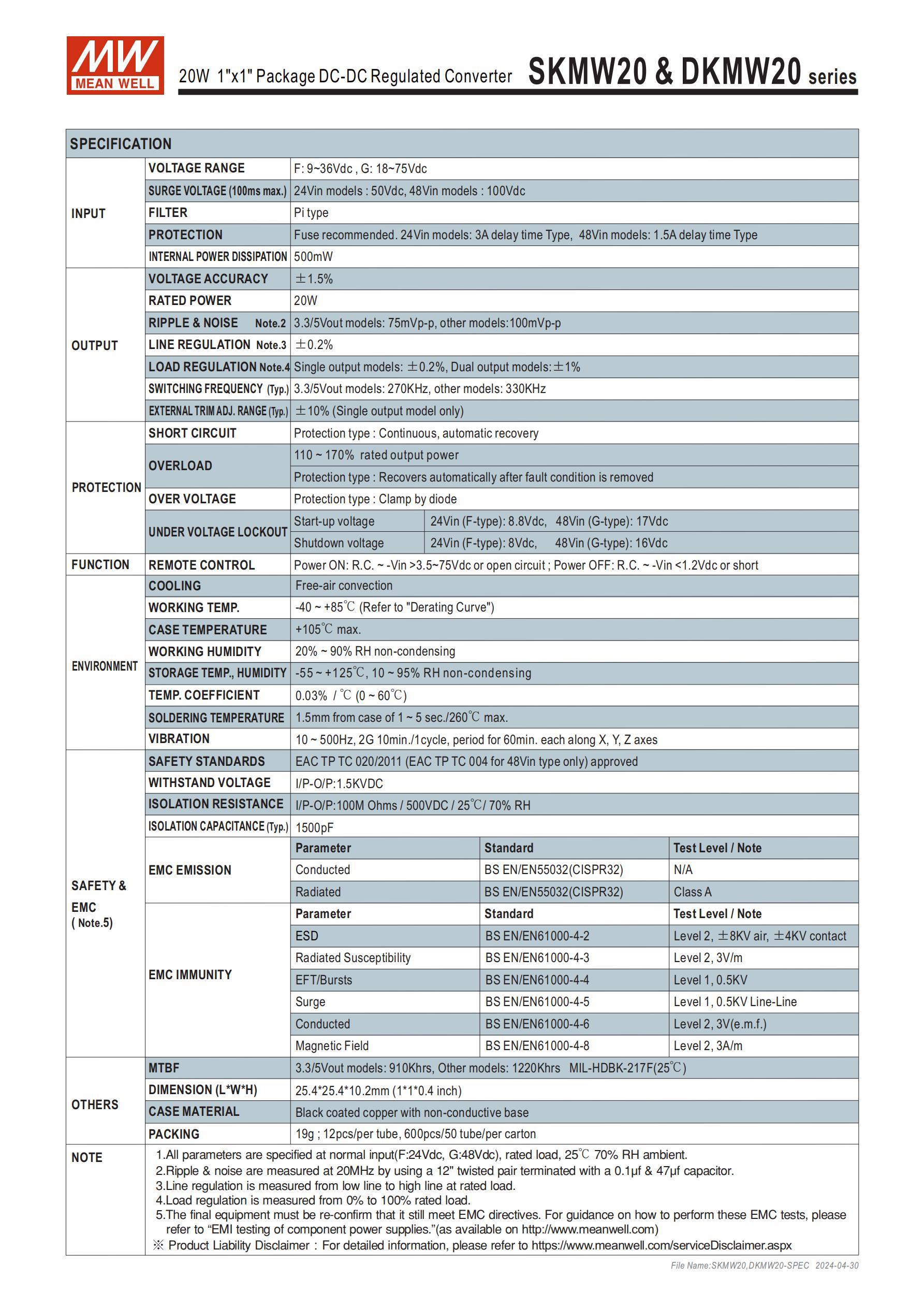

效率與功率：額定功率20W，轉換效率最高達89%（SKMW20F-05、SKMW20G-12），其余機型效率 87%/88% 不等；內部功耗最大500mW。
隔離與耐壓：輸入 / 輸出隔離電壓1.5KVDC，絕緣阻抗100M Ohms/500VDC/25℃/70% RH，絕緣容抗典型值1500pF；浪涌電壓支持 F 型 50Vdc（最長 100ms）、G 型 100Vdc（最長 100ms）。

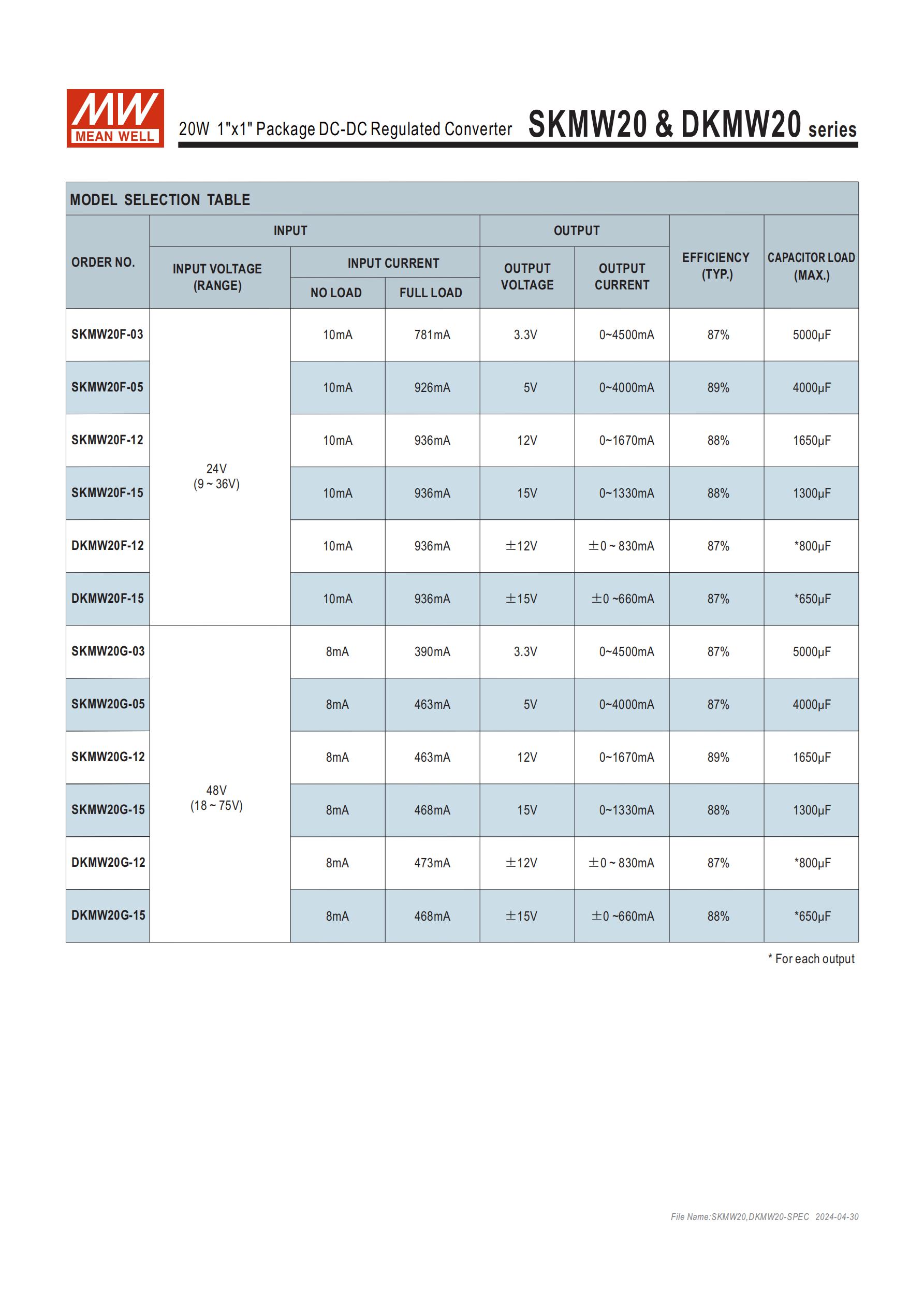

輸出規格：?jiǎn)谓M輸出為 3.3/5/12/15Vdc，雙組輸出為 ±12/±15Vdc，各機型滿載輸出電流不同，具體如下表：| 機型類別 | 輸出電壓 | 滿載輸出電流 | 最大電容負載 ||----------|----------|--------------|--------------|| SKMW20F/G-03 | 3.3Vdc | 4500mA | 5000μF || SKMW20F/G-05 | 5Vdc | 4000mA | 4000μF || SKMW20F/G-12 | 12Vdc | 1670mA | 1650μF || SKMW20F/G-15 | 15Vdc | 1330mA | 1300μF || DKMW20F/G-12 | ±12Vdc | ±830mA | 800μF（每路） || DKMW20F/G-15 | ±15Vdc | ±660mA | 650μF（每路） |
精度與紋波：輸出電壓精度 **±1.5%；紋波與噪聲 3.3/5V 機型為75mVp-p**，其余機型為100mVp-p；線性調整率單組 ±0.2%、雙組 ±1%，負載調整率為 0%-100% 額定負載測試。
開關頻率：3.3/5V 輸出機型為270KHz，其余機型為330KHz（典型值）。
三、關鍵功能支持
輸出電壓微調：僅單組輸出機型支持 **±10%** 輸出電壓微調，通過在微調引腳與 - Vo/+Vo 間連接外部電阻實現上調 / 下調，有專用計算公式和內部參數表，不同輸出電壓機型的 R1/R2/R3/Rt/Vr 參數不同。
遙控開 / 關：通過 RC 引腳實現，開機條件為 RC~Vin >3.5-75Vdc 或開路，關機條件為 RC~-Vin <1.2Vdc 或短路。
輸入特性：空載輸入電流 F 型 10mA、G 型 8mA，滿載輸入電流隨機型不同在 390mA-936mA 之間；推薦保險絲為 F 型 3A 慢熔、G 型 1.5A 慢熔，輸入濾波為 Pi 型。
四、保護機制
全系列配備完善的保護功能，且故障移除后均自動恢復：
短路保護：連續保護模式，自動恢復；
過載保護：110~170% 額定輸出功率觸發，自動恢復；
過電壓保護：二極管鉗位模式；
輸入欠壓鎖定：F 型啟動電壓 8Vdc、關斷電壓 8Vdc，G 型啟動電壓 17Vdc、關斷電壓 16Vdc。
五、環境與物理特性
工作環境：工作溫度 **-40~+85℃（需參考負載減額曲線），機殼最高溫度+105℃；工作濕度 20~90% RH 無冷凝，儲存溫度 - 55~+125℃、儲存濕度 10~95% RH 無冷凝；溫度系數0.03%/°C（0~60°C）**。
物理參數：尺寸25.425.410.2mm（110.4inch），機殼材質為黑色不導電覆銅板，單顆重量 19g；6 引腳設計，單 / 雙組輸出引腳功能部分不同（Pin4 單組為 Trim、雙組為 Common）。
機械特性：焊接溫度為 260℃max，1.5mm 距殼體處焊接 1~5sec；耐振動為 10~500Hz/2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）。
冷卻方式：自然風冷，無需額外散熱組件。
六、安規與電磁兼容
認證：通過EAC TP TC 020/2011認證（G 型額外符合 EAC TP TC 004）；
電磁兼容發射：符合BS EN/EN55032(CISPR32)，輻射 A 級，無需額外組件；
電磁兼容抗擾度：均符合 BS EN/EN61000 系列標準，關鍵指標為 ESD±8KV 空氣 /±4KV 接觸、輻射抗擾 3V/m、浪涌 0.5KV 線對線等；
可靠性：MTBF（25℃，MIL-HDBK-217F）3.3/5V 機型910Khrs，其余機型1220Khrs。
七、包裝與配套
包裝規格：標準套管包裝，12 顆 / 管，600 顆 / 50 管 / 箱，外箱尺寸 L390.9x W284.8xH175.7mm；
外部資源：可通過明緯官網獲取安裝手冊、全球交易品項識別碼信息，電磁兼容測試可參考官網 “組件電源器的 E 測試” 指導。
八、應用領域
廣泛適用于電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等領域，適配分布式電源架構。
