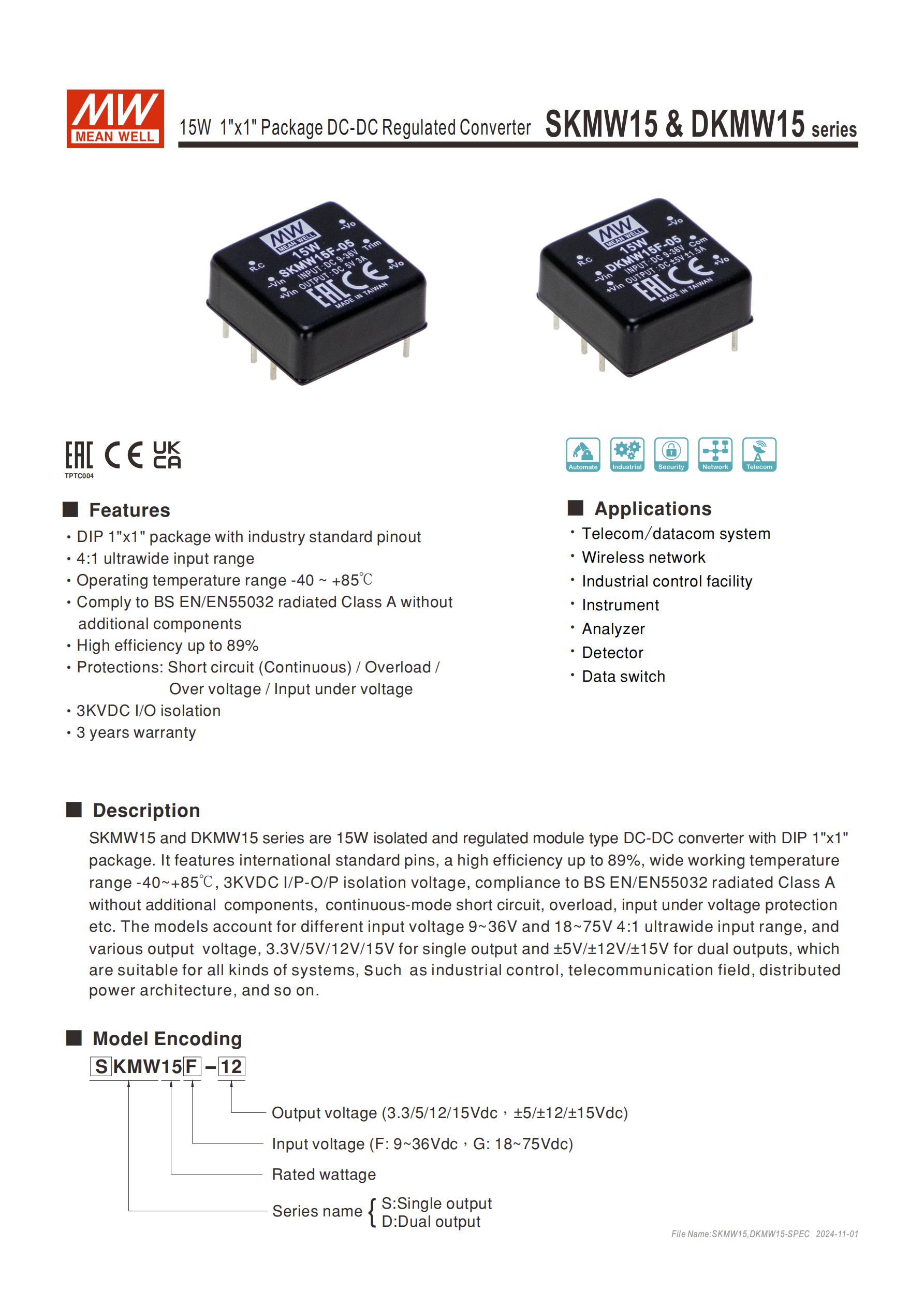

SKMW15/DKMW15 系列是明緯推出的15W 1"x1" DIP 封裝DC-DC 穩壓轉換器，分單組輸出（S）和雙組輸出（D）類型，具備4:1 超寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc）、3KVDC 輸入輸出隔離、-40~+85℃寬工作溫度等特性，效率最高達89%，符合BS EN/EN55032 輻射 A 級且無需額外組件，擁有短路、過載等多重自動恢復類保護，適配電信、工業控制等多領域，還支持單組輸出機型的輸出電壓微調，封裝尺寸為25.425.410.2mm，提供3 年保固。
SKMW15/DKMW15 系列是明緯生產的15W 1"x1" DIP 封裝隔離穩壓型 DC-DC 轉換器，為全球交易品項，分單組輸出（SKMW15）和雙組輸出（DKMW15）兩大類型，適配分布式電源架構、通信 / 工業控制等系統，提供3 年保固，核心封裝尺寸為25.425.410.2mm（110.4inch），機殼采用黑色不導電覆銅板。
二、核心產品特性
輸入輸出：具備4:1 超寬輸入范圍，分 F 型（9~36Vdc，標稱 24V）、G 型（18~75Vdc，標稱 48V）；輸出含 3.3/5/12/15V 單組、±5/±12/±15V 雙組規格，3KVDC 輸入 / 輸出隔離。
效率與 EMC：效率最高達89%（SKMW15F-12/DKMW15F-15 等機型），符合BS EN/EN55032 輻射 A 級，無需額外組件即可滿足要求；Class B 需增加濾波器組件。
工作環境：工作溫度 - 40~+85℃（需參考負載減額曲線），機殼最高耐溫 + 110℃，儲存溫度 - 55~+125℃；工作濕度 5%~95% RH、儲存濕度 10%~95% RH，均無冷凝；溫度系數0.03%/°C（0~71°C）。
多重保護：支持連續短路保護（自動恢復）、110~220% 額定功率過載保護（自動恢復）、過電壓保護（單組二極管鉗位 / 雙組打嗝模式）、輸入欠壓鎖定（F 型啟動 9.0V / 關斷 8.6V；G 型啟動 17.3V / 關斷 16.5V）。
其他：自然風冷冷卻，耐振動（10~500Hz、2G，XYZ 軸各 60 分鐘），MTBF 達220Khrs（25℃，MIL-HDBK-217F 標準）。
三、型號編碼規則
| 編碼段 | 含義 | 可選值 / 說明 |
|---|---|---|
| 首位 | 輸出類型 | S = 單組輸出，D = 雙組輸出 |
| 中間 | 系列 + 額定功率 | KMW15（15W，3.3V 輸出機型為 10W） |
| 倒數第二位 | 輸入電壓范圍 | F=9~36Vdc，G=18~75Vdc |
| 末位 / 末兩位 | 輸出電壓 | 03=3.3V、05=5V、12=12V、15=15V；雙組為 ± 對應值 |

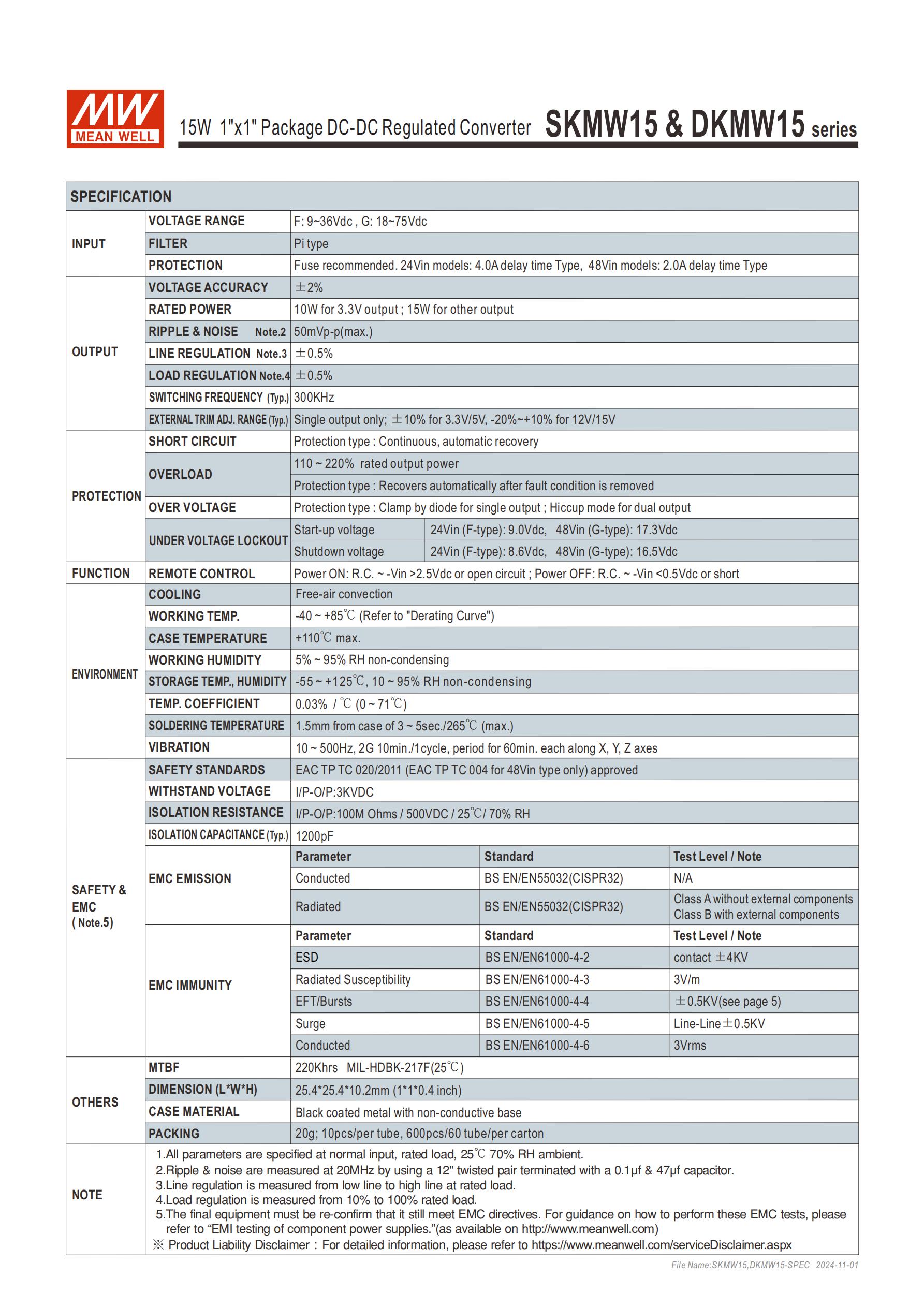

四、關鍵電氣規格（標稱輸入、額定負載、25℃/70% RH 下）
| 規格項 | 數值 / 參數 | 備注 |
|---|---|---|
| 輸出電壓精度 | ±2% | 全規格通用 |
| 紋波與噪聲 | 50mVp-p(max.) | 12" 雙絞線 + 0.1μF+47μF，20MHz 帶寬測量 |
| 線性調整率 | ±0.5% | 額定負載下從低輸入到高輸入測量 |
| 負載調整率 | ±0.5% | 輸入標稱值下從 10%~100% 額定負載測量 |
| 開關工作頻率 | 330KHz(Typ) | 全規格通用 |
| 外部調節范圍 | ±10%（3.3/5V）；-20%~+10%（12/15V） | 僅單組輸出機型支持 |
| 絕緣阻抗 | 100M Ohms /500VDC/25°C/70% RH | 輸入 / 輸出間 |
| 絕緣容抗 | 1200pF(Typ.) | 輸入 / 輸出間 |
| 保險絲推薦 | 4.0A 慢熔型（24Vin）；2.0A 慢熔型（48Vin） | 輸入側 |
五、主流機型核心參數

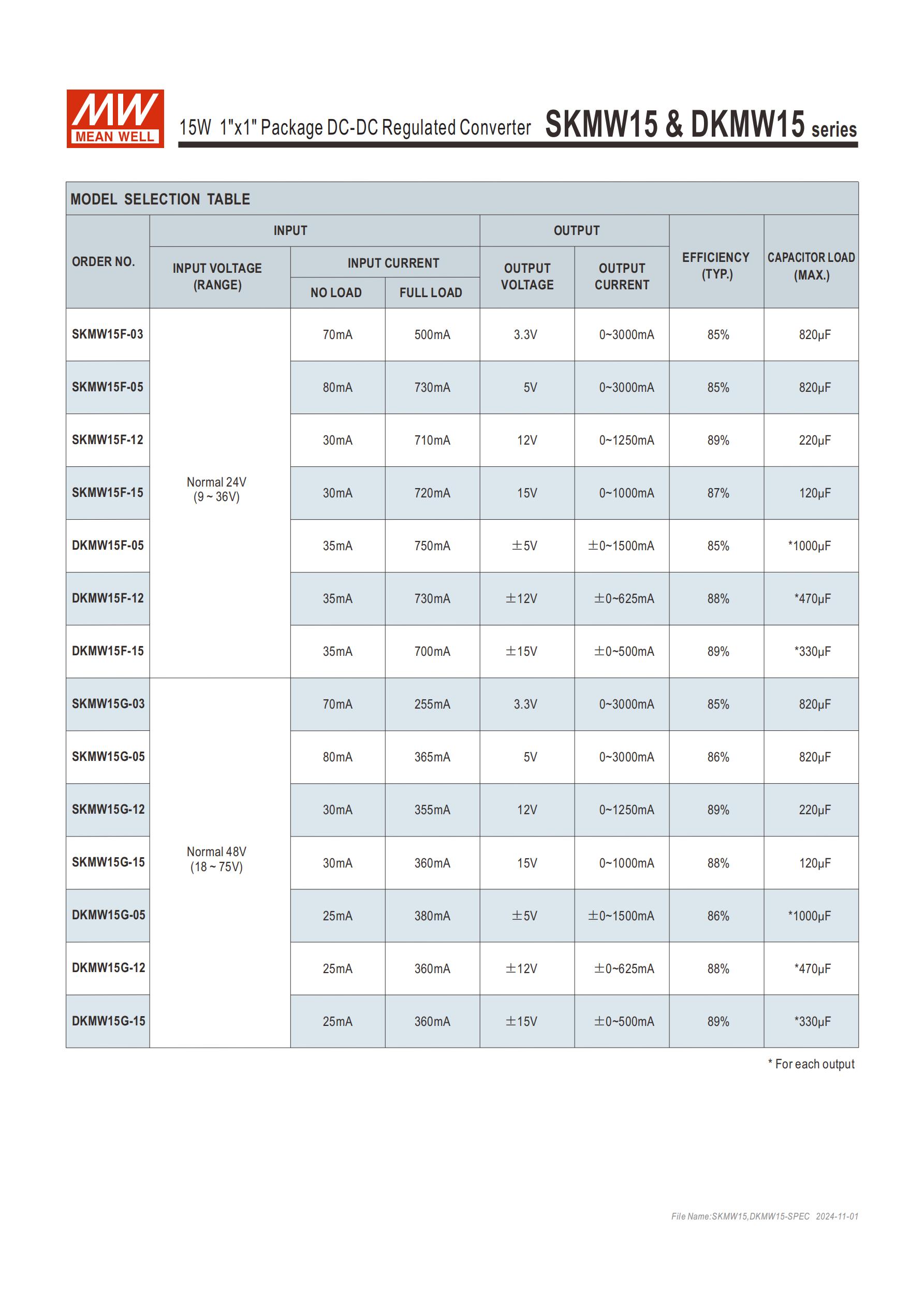

| 型號 | 輸入范圍 | 輸出電壓 | 空載電流 | 滿載輸入電流 | 輸出電流范圍 | 電容負載 (Max) | 效率 |
|---|---|---|---|---|---|---|---|
| SKMW15F-12 | 9~36Vdc | 12V | 30mA | 710mA | 0~1250mA | 220μF | 89% |
| DKMW15F-15 | 9~36Vdc | ±15V | 35mA | 700mA | ±0~500mA | 330μF / 每路 | 89% |
| SKMW15G-12 | 18~75Vdc | 12V | 30mA | 355mA | 0~1250mA | 220μF | 89% |
| DKMW15G-15 | 18~75Vdc | ±15V | 25mA | 360mA | ±0~500mA | 330μF / 每路 | 89% |
| 注：3.3V 輸出機型額定功率為 10W，其余均為 15W；雙組輸出電容負載為每路輸出值。 |
六、輸出電壓微調（僅單組輸出機型）
微調方式：上調電壓在微調引腳與 - Vo間接電阻（Rtrim-up），下調電壓在微調引腳與 + Vo間接電阻（Rtrim-down），內部參數（R1/R2/R3/Vref）隨輸出電壓不同而變化。
計算公式：
上調：；
下調：；V_o' 為所需輸出電壓，單位均為 KΩ/V，Rtrim 單位為 KΩ。
核心內部參數（示例）：12V 輸出機型 Vref=2.5V、R1=3.83KΩ、R2=1KΩ、R3=7.5KΩ。
七、物理與安裝規格
引腳：共 6 引腳，單 / 雙組輸出引腳定義一致，1=+Vin、2=-Vin、3 = 遠程開關、4=-Vout、5 = 微調公共端、6=+Vout；引腳誤差1±0.1mm，引腳間距 2.54mm。
焊接：距外殼 1.5mm 處焊接，溫度260℃max，時長 1~3sec。
包裝：?jiǎn)晤w 20g，10 顆 / 套管，60 管 / 箱（600 顆）；支持遠程控制，電源開機需 Vin>2.5Vdc / 開路，關機需 Vin<0.5Vdc / 短路。
EMC 抗擾度：通過 ESD（接觸 ±4KV）、輻射抗擾（3V/m）、EFT（0.5KV）、浪涌（線對線 0.5KV）等測試，符合 BS EN/EN61000 系列標準。
八、安規與認證
安全規范：通過EAC TP TC 020/2011認證（48Vin 機型額外符合 EAC TPTC 004）。
電磁兼容：傳導 / 輻射發射符合 BS EN/EN55032（CISPR32），抗擾度符合 BS EN/EN61000-4 系列標準。
