SKM10&DKM10 系列是明緯推出的10W 1"x1" DIP 封裝DC-DC 穩壓轉換器，擁有2:1 寬輸入范圍（4.7~9V/9~18V/18~36V/36~75V）、1.5KVDC 輸入輸出隔離，工作溫度覆蓋 **-40~+85℃，效率最高達90%，支持單 / 雙組輸出且輸出電壓可±10% 微調 **，具備短路 / 過負載 / 過電壓 / 欠壓輸入等多重保護，無需最小負載且符合 BS EN/EN55032 輻射 A 級標準，適用于電信、工業控制、儀器等領域，提供3 年保固，MTBF 達1200Khrs（25℃）。

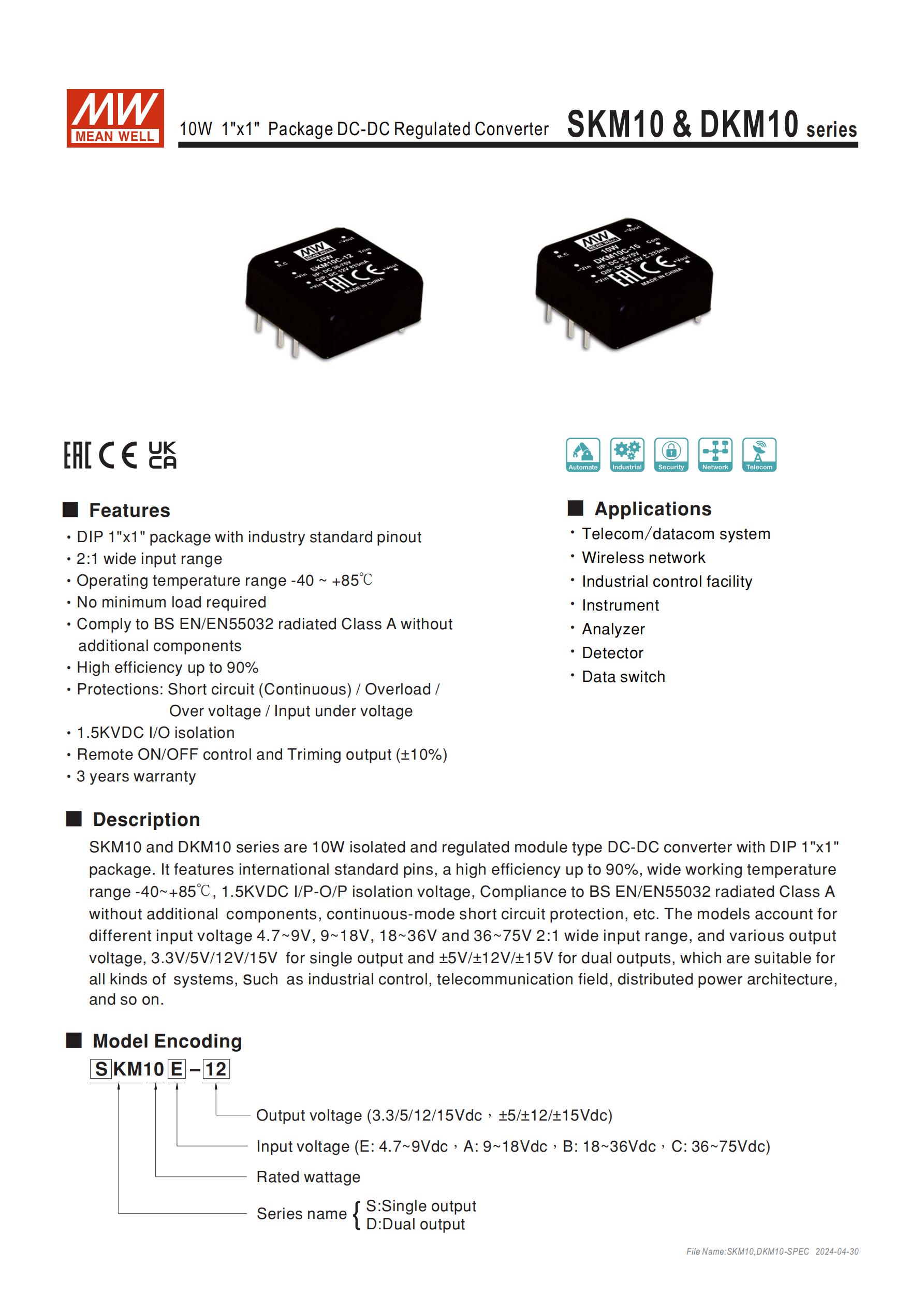

SKM10（單組輸出）和 DKM10（雙組輸出）是明緯推出的10W隔離穩壓型 DC-DC 轉換器，采用1"x1" DIP 標準封裝（尺寸 25.425.410.2mm），配備行業標準引腳，為電信、工業控制等領域提供分布式電源解決方案，3 年保固，單顆重量18.3g，包裝為 12 顆 / 管、600 顆 / 50 管 / 箱，自然風冷即可工作。
二、核心關鍵特性
寬適配性：輸入為2:1 寬范圍，分 E (4.7~9V)、A (9~18V)、B (18~36V)、C (36~75V) 四檔；輸出涵蓋單組3.3/5/12/15Vdc、雙組 **±5/±12/±15Vdc**，無需最小負載即可工作。
高可靠性：工作溫度 **-40~+85℃，機殼最高耐溫+105℃，儲存溫度-55~+125℃；MTBF 達1200Khrs**（MIL-HDBK-217F，25℃）；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
高效低干擾：轉換效率最高達90%，紋波與噪聲僅50mVp-p；符合BS EN/EN55032 輻射 A 級標準，無需額外組件，電磁兼容表現優異。
強隔離與保護：實現1.5KVDC 輸入 / 輸出隔離，絕緣阻抗100M Ohms/500VDC/25℃/70%RH；具備連續短路保護、110~140% 額定功率過負載保護、二極管鉗位過電壓保護、欠壓輸入保護，所有保護除過壓外均支持故障移除后自動恢復。
靈活調節：?jiǎn)谓M輸出機型支持輸出電壓 **±10% 微調 **，配備遙控開 / 關功能，還可通過外接電阻實現輸出電壓的上下調節。

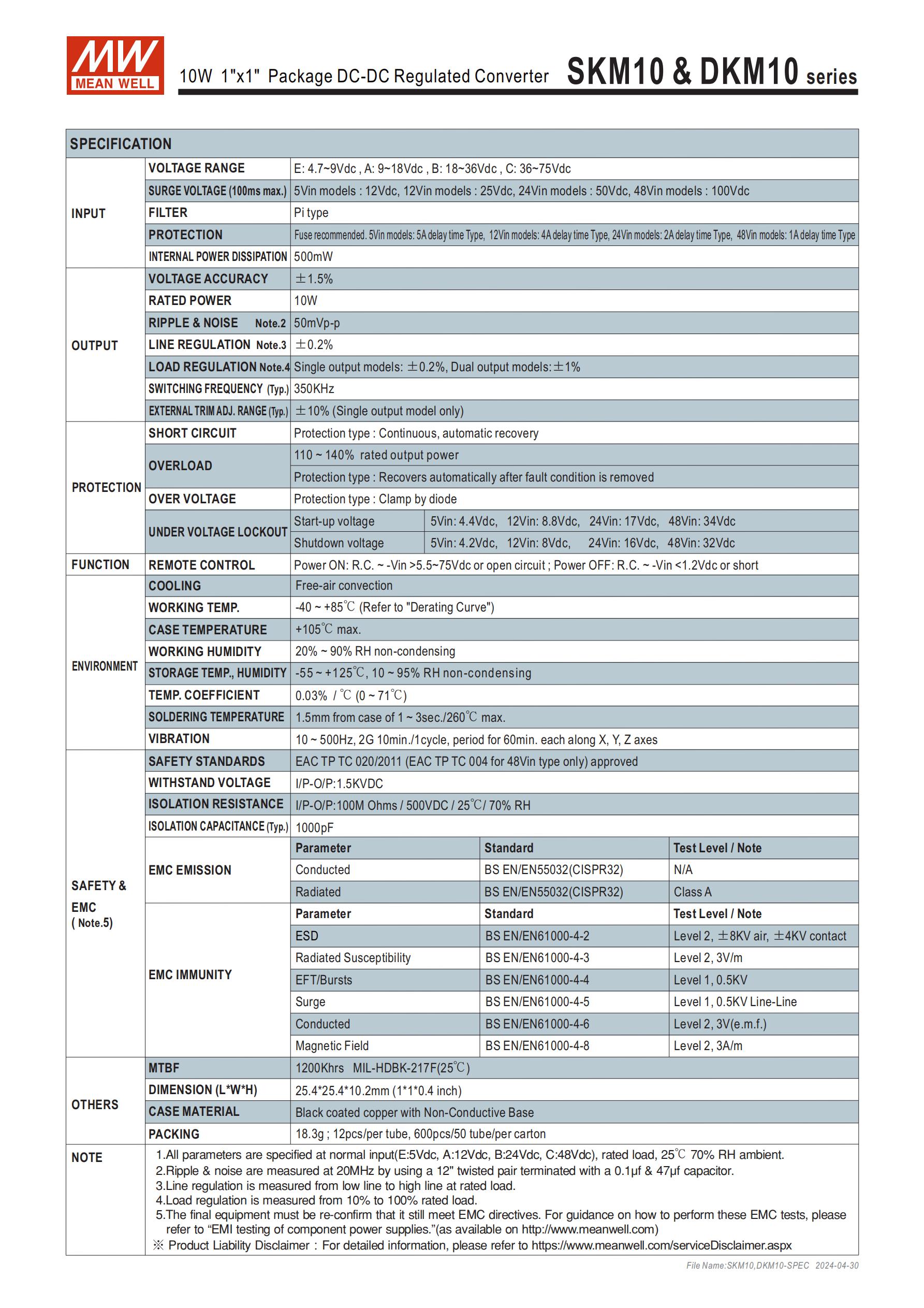

三、核心電氣規格（標注關鍵數字）
| 類別 | 具體參數 |
|---|---|
| 輸入規格 | 電壓分 4 檔：E (4.7~9V)、A (9~18V)、B (18~36V)、C (36~75V)；濾波為 Pi type |
| 輸出精度 | 電壓精度 **±1.5%，線性調整率±0.2%，負載調整率±0.2%** |
| 紋波噪聲 | 50mVp-p（20MHz 帶寬，12" 雙線 + 0.1uF+47uF 電容測量） |
| 欠壓鎖定 | 5Vin：?jiǎn)?dòng) 4.4V / 關斷 4.2V；12Vin：?jiǎn)?dòng) 8.8V / 關斷 8V；24Vin：?jiǎn)?dòng) 17V / 關斷 16V；48Vin：?jiǎn)?dòng) 34V / 關斷 32V |
| 內部功耗 | ±1.5% |
| 溫度系數 | 0.03%/℃（0~71℃） |
| 保險絲推薦 | 5Vin：5A 慢型；12Vin：4A 慢型；24Vin：2A 慢熔型；48Vin：1A 慢型（500mW） |

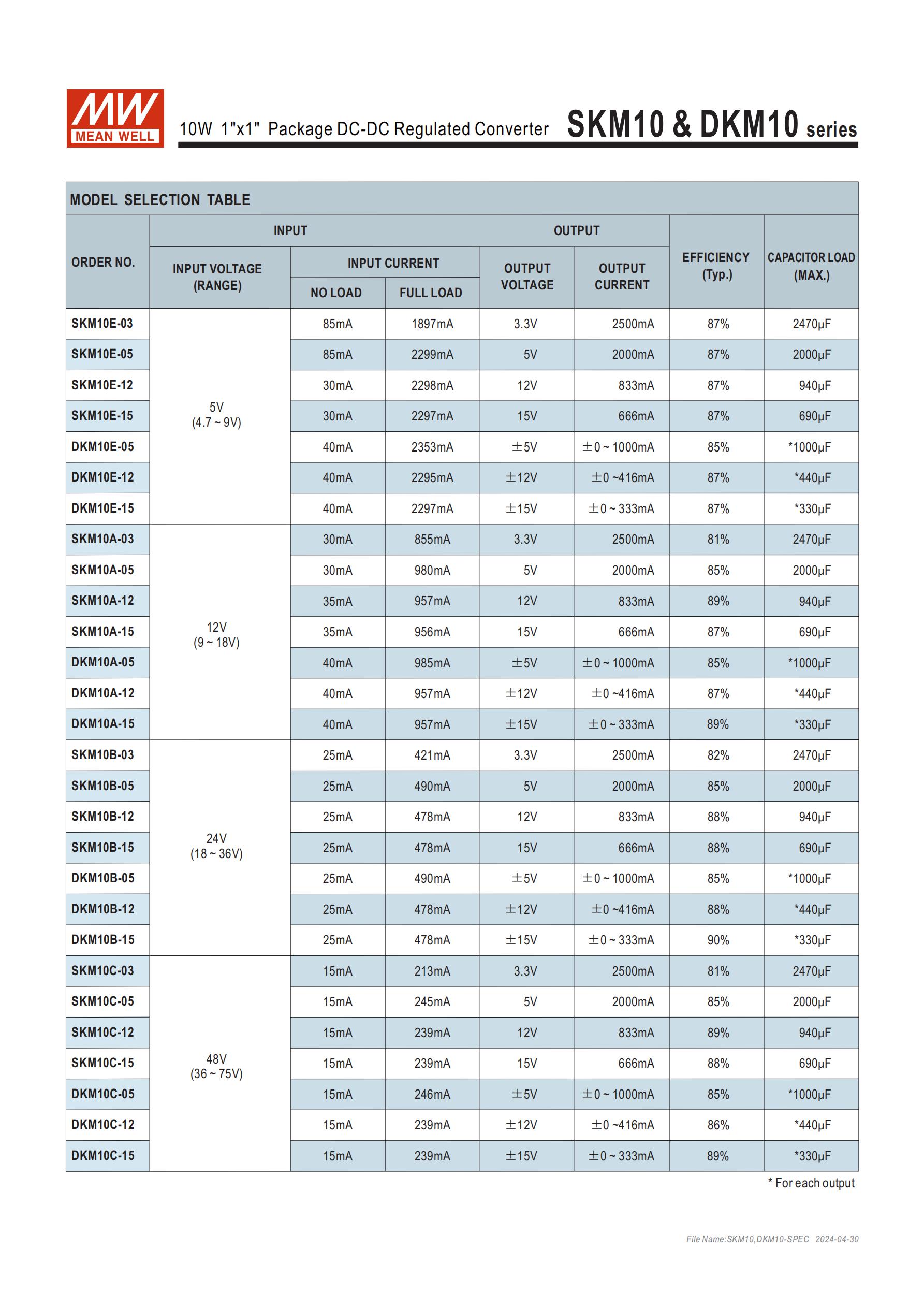

四、機型關鍵參數表
核心機型的輸入、輸出、效率及最大電容負載（節選典型款，雙組輸出為每路參數）：
| 型號 | 輸入電壓范圍 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|
| SKM10E-05 | 4.7~9V | 5V | 2000mA | 87% | 2000μF |
| DKM10E-05 | 4.7~9V | ±5V | 0~1000mA | 85% | 1000μF |
| SKM10A-12 | 9~18V | 12V | 833mA | 89% | 940μF |
| DKM10B-15 | 18~36V | ±15V | 0~333mA | 90% | 330μF |
| SKM10C-03 | 36~75V | 3.3V | 2500mA | 81% | 2470μF |
五、功能設計
遙控功能：6 號引腳為 R.C. 腳，開機：R.C.~Vin＞5.5-75Vdc 或開路；關機：R.C.~Vin<1.2Vdc 或短路。
輸出微調：僅單組輸出機型支持 **±10%** 微調，通過在 Trim 引腳與 - Vo/+Vo 間外接電阻實現上調 / 下調，不同輸出電壓對應內部固定電阻（R1/R2/R3/Rt）和參考電壓（Vr），如 5V 輸出機型內部 R1=2.32KΩ、Vr=2.5V。
引腳定義：共 6 引腳，SKM10 與 DKM10 僅 4 號引腳定義不同（SKM10 為 Trim，DKM10 為 Common），1/2 腳為 ±Vin、3 腳為 + Vout、5 腳為 - Vout、6 腳為 R.C.。
六、安規與電磁兼容
安全認證：通過EAC TP TC 020/2011認證，48Vin 機型為EAC TP TC004；絕緣容抗1000pF。
EMC 發射：輻射發射符合 BS EN/EN55032（CISPR32）A 級，傳導發射無要求。
EMC 抗擾：均符合 BS EN/EN61000 系列標準，關鍵等級：ESD（±8KV 空氣 /±4KV 接觸，Level2）、輻射抗擾（3V/m，Level2）、浪涌（0.5KV 線對線，Level1）。
七、應用領域
適用于電信 / 數據通信系統、無線網絡，工業控制設施、儀器、分析儀，探測器、數據開關等場景，為各類工業、通信設備提供穩定的直流電源。
八、物理與工藝要求
焊接：焊接溫度最高260℃，需在距殼體 1.5mm 處焊接，時長 1~3 秒；引腳誤差1±0.1mm，整體尺寸誤差x.x±0.5mm。
機殼：采用黑色不導電覆銅板材質。
工作濕度：20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）。
關鍵問題
問題 1（產品選型類）：SKM10 和 DKM10 的核心區別是什么，如何根據需求選擇？
答案：核心區別為輸出類型，SKM10 為單組輸出，支持 3.3/5/12/15V 單路直流輸出，且具備輸出電壓 ±10% 微調功能；DKM10 為雙組輸出，支持 ±5/±12/±15V 雙路直流輸出，無電壓微調功能。選型時，若設備僅需單路直流供電且有電壓微調需求，選 SKM10；若設備需要正負極雙路直流供電，選 DKM10，同時需匹配輸入電壓范圍（E/A/B/C 四檔）與設備輸入要求。
問題 2（使用操作類）：?jiǎn)谓M輸出的 SKM10 系列如何實現輸出電壓的 ±10% 微調，核心原理是什么？
答案：SKM10 通過在Trim 微調引腳與輸出端之間外接電阻實現電壓微調，核心原理為利用外接電阻改變內部參考電路的分壓比，從而調整輸出電壓，微調范圍限定 ±10%；具體操作：①上調電壓：在 Trim 引腳與 - Vo（輸出負極）間接 Rtrim-up 電阻；②下調電壓：在 Trim 引腳與 + Vo（輸出正極）間接 Rtrim-down 電阻，不同輸出電壓的機型對應不同的內部固定參數（R1/R2/R3/Rt/Vr），需按公式計算外接電阻阻值。
問題 3（可靠性與防護類）：該系列轉換器的保護體系包含哪些內容，各保護功能的觸發條件和恢復方式是什么？
答案：保護體系包含短路保護、過負載保護、過電壓保護、欠壓輸入保護四大類，具體觸發與恢復：①短路保護：連續式觸發，故障條件移除后自動恢復；②過負載保護：負載功率達到110~140% 額定輸出功率時觸發，故障移除后自動恢復；③過電壓保護：采用二極管鉗位方式防護，無明確自動恢復說明，需排除過壓故障后重啟；④欠壓輸入保護：當輸入電壓低于對應關斷電壓（如 5Vin 為 4.2V、48Vin 為 32V）時觸發鎖定，輸入電壓回升至啟動電壓（如 5Vin 為 4.4V、48Vin 為 34V）時自動解鎖恢復工作
