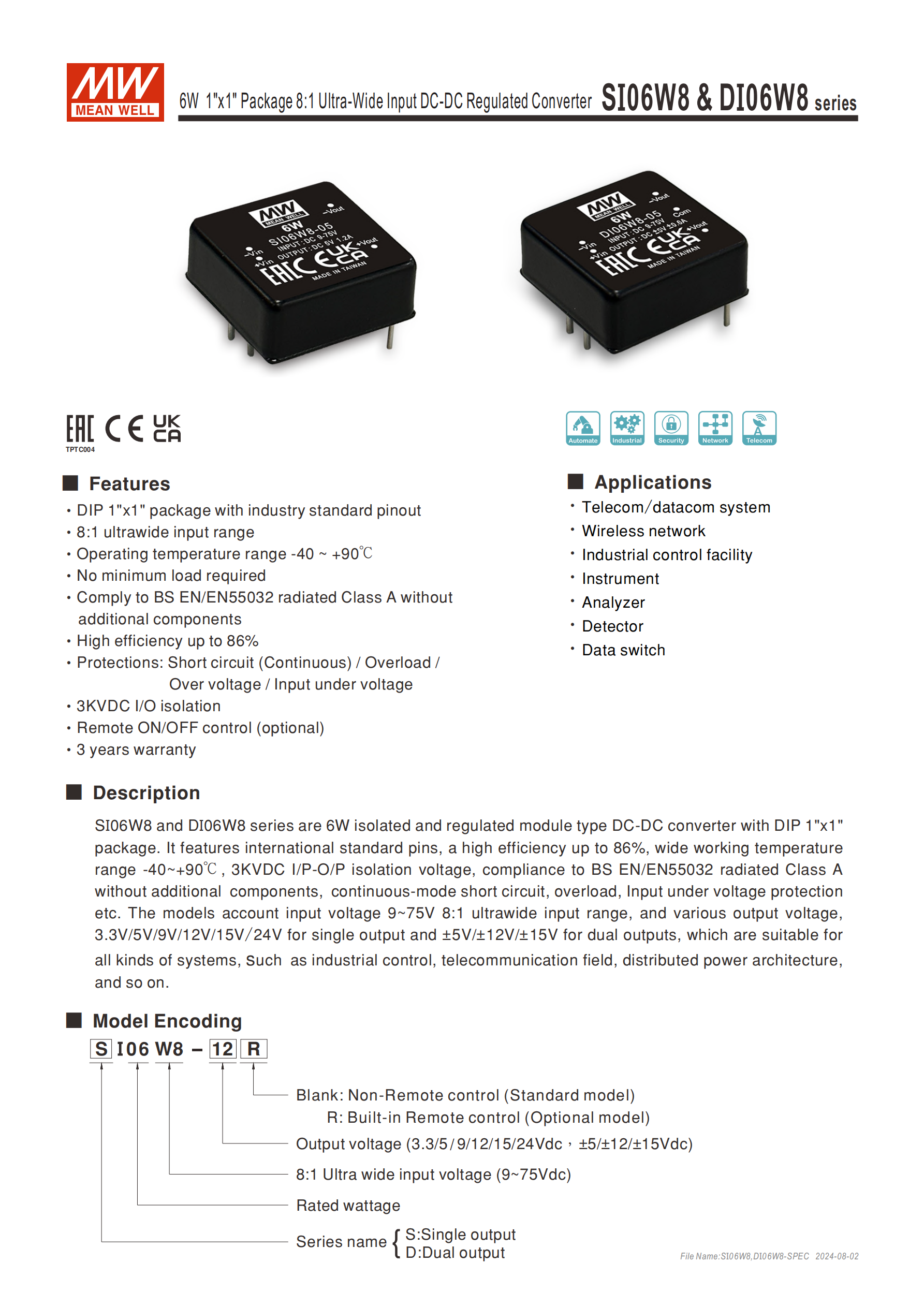

SI06W8/DI06W8是明緯推出的 6W、1"x1" DIP 封裝8:1 超寬輸入DC-DC 穩壓轉換器，輸入電壓范圍9~75Vdc，支持單 / 雙組多種輸出電壓，具備3KVDC輸入輸出隔離、-40~+90℃寬溫工作特性，效率最高達86%，符合 BS EN/EN55032 輻射 A 級且無需額外組件，擁有短路、過載等多重保護，無需最小負載，適配電信、工業控制等多領域，提供 3 年保固，MTBF 超 400Khrs。
本次總結圍繞明緯SI06W8/DI06W8 系列6W 1"x1" 封裝 8:1 超寬輸入 DC-DC 穩壓轉換器展開，從產品核心屬性、型號參數、電氣規格、安規 EMC、環境可靠性、物理與包裝、應用領域七大維度梳理關鍵信息，核心數字與特性均做加粗標注：
一、產品核心基礎特性
封裝與形態：1"x1" DIP 封裝，配備行業標準引腳，機殼為黑色涂層銅帶不導電底座，尺寸25.425.410.2mm；
輸入特性：8:1 超寬輸入電壓范圍 9~75Vdc，浪涌電壓支持100Vdc（最長 100ms），推薦搭配 2A 慢斷型保險絲；
隔離與效率：3KVDC 輸入 / 輸出隔離，轉換效率最高達86%（SI06W8-15 型號），無需最小負載即可工作；
保護功能：具備連續短路保護、過負載保護、過電壓保護、輸入欠壓保護，過壓保護為二極管鉗位模式，故障移除后可自動恢復；
附加功能：可選遠程開 / 關控制，提供3 年保固，平均無故障時間MTBF>400Khrs（MIL-HDBK-217F/25℃）。
二、型號與關鍵性能參數

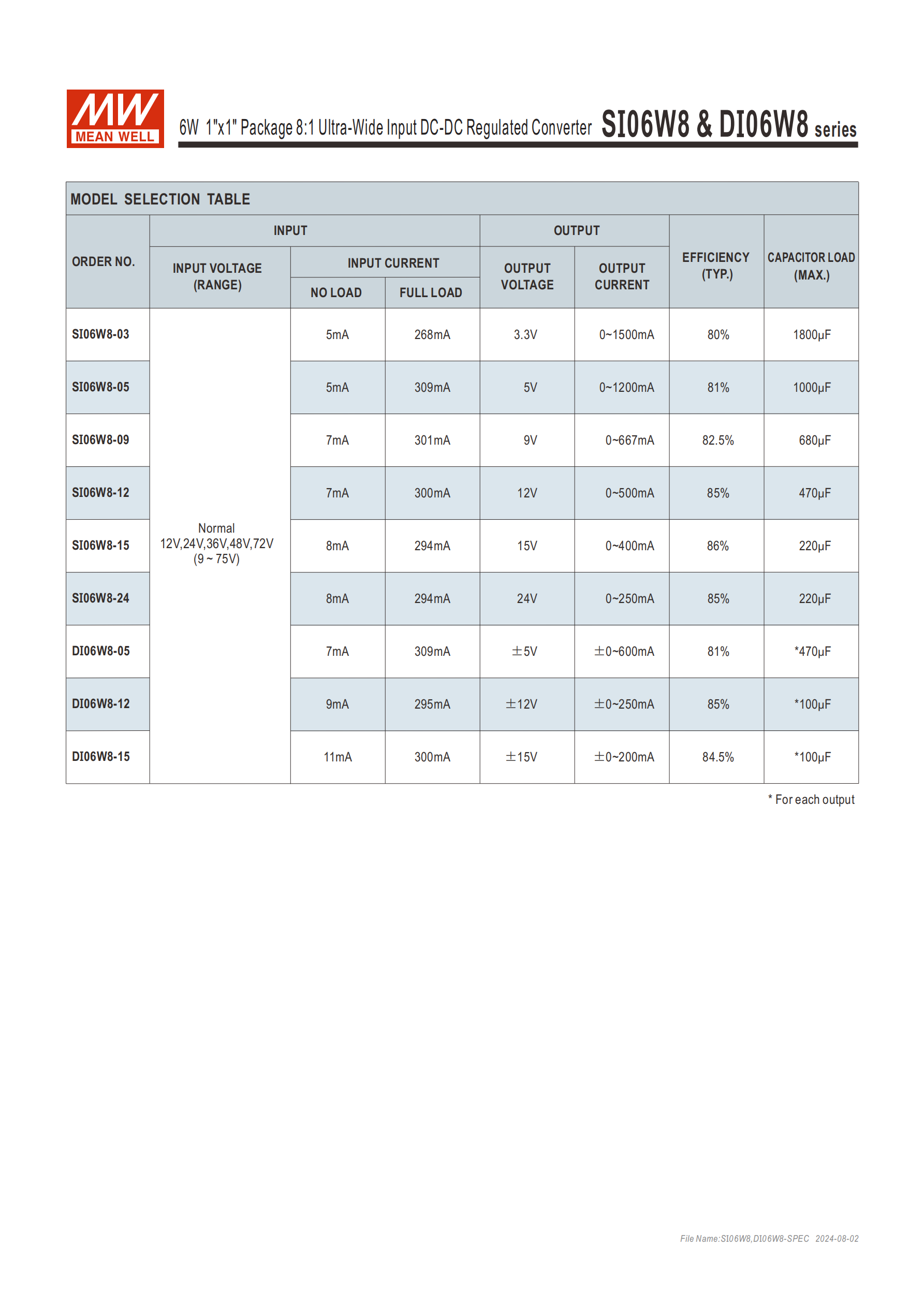

系列分 **SI06W8（單組輸出）和DI06W8（雙組輸出）** 兩類，輸入均為 9~75Vdc，不同型號的輸出、效率、電容負載參數如下表：
| 型號 | 輸出電壓 | 輸出電流 | 典型效率 | 電容負載 | 空載輸入電流 | 滿載輸入電流 |
|---|---|---|---|---|---|---|
| SI06W8-03 | 3.3V | 0~1500mA | 80% | 1800pF | 5mA | 268mA |
| SI06W8-05 | 5V | 0~1200mA | 81% | 1000pF | 5mA | 309mA |
| SI06W8-09 | 9V | 0~667mA | 82.5% | 680pF | 7mA | 301mA |
| SI06W8-12 | 12V | 0~500mA | 85% | 470pF | 7mA | 300mA |
| SI06W8-15 | 15V | 0~400mA | 86% | 220pF | 8mA | 294mA |
| SI06W8-24 | 24V | 0~250mA | 85% | 220pF | 8mA | 294mA |
| DI06W8-05 | ±5V | ±0~600mA | 81% | 470pF（每路） | 7mA | 309mA |
| DI06W8-12 | ±12V | ±0~250mA | 85% | 100pF（每路） | 9mA | 295mA |
| DI06W8-15 | ±15V | ±0~200mA | 84.5% | 100pF（每路） | 11mA | 300mA |
三、核心電氣規格
輸出指標：額定功率6W，輸出電壓精度 **±2%，紋波與噪聲100mVp-p**（測量有指定方法）；
調整率：線性調整率 **±0.2%（3.3V 輸出為 ±0.5%），負載調整率±0.5%**，均有標準化測量方法；
欠壓鎖定：啟動電壓8.8Vdc，關斷電壓8.5Vdc；
遙控功能：電源開啟為 RC~-Vin**>2.5~6Vdc或開路，電源關閉為 RC~-Vin<1Vdc** 或短路；
絕緣參數：輸入輸出絕緣阻抗1000MΩ / 500VDC / 25℃/70%RH，絕緣容抗典型值1000pF；
溫度系數：±0.05%/℃（0~71℃區間）。
四、安規與電磁兼容（EMC）
安全認證：通過EAC TP TC 004認證；
EMC 發射：符合BS EN/EN55032(CISPR32)，輻射 A 級無需額外組件，輻射 B 級需外接指定濾波電路；
EMC 抗擾度：均符合 BS EN/EN61000 系列標準，核心指標為 ESD 接觸4KV±、輻射抗擾3V/m、EFT/Burst**±0.5KV** 等；
EMC 濾波電路：Class B 需搭配 C1/C2=2.2μF/100V、C3/C4=152pF/5KV、L1=10μH 共模扼流圈。
五、環境與可靠性要求
工作環境：自然風冷，工作溫度 **-40~+90℃（需參考負載減額曲線），機殼最高溫度+105℃，工作濕度5%~95% RH 無冷凝 **；
儲存環境：溫度 **-55~+125℃，濕度10~95% RH 無冷凝 **；
耐焊接性：引腳距殼體 1.5mm 處，**260℃** 焊接時長 1~3 秒；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 三軸各測試 60 分鐘。
六、物理包裝與安裝
包裝規格：標準套管包裝，10 顆 / 管，600 顆 / 60 管 / 箱，單管毛重 20g；
安裝參考：焊接引腳誤差1±0.1mm，尺寸通用誤差 **±0.5mm**，引腳柵格2.54mm，安裝手冊可查閱明緯官網；
引腳定義：SI06W8 為單組輸出引腳，DI06W8 為雙組輸出引腳，1/2 腳均為 ±Vin，其余引腳按單 / 雙組區分功能。
七、典型應用領域
適配電信 / 數據通信系統、無線網絡、工業控制設施，同時可用于儀器、分析儀、探測器、數據開關等設備，適用于分布式電源架構等系統。
關鍵問題
問題 1（產品選型類）：SI06W8/DI06W8 系列單雙組輸出的型號各有哪些，核心輸出參數差異是什么？
答案：單組輸出為 SI06W8 系列，包含 3.3V/5V/9V/12V/15V/24V 六種輸出電壓，最大輸出電流從 250mA（24V）到 1500mA（3.3V）；雙組輸出為 DI06W8 系列，包含 ±5V/±12V/±15V 三種輸出電壓，每路最大輸出電流從 200mA（±15V）到 600mA（±5V），且雙組型號電容負載參數均為每路單獨標注，效率與同電壓段單組型號相近。
問題 2（工程應用類）：該系列轉換器在 EMC 設計上有何要求，若需滿足 Class B 輻射標準該如何處理？
答案：該系列默認符合 BS EN/EN55032 輻射 A 級，無需額外增加組件；若需滿足輻射 Class B 標準，需外接指定 EMC 濾波電路，具體為搭配 C1/C2=2.2μF/100V、C3/C4=152pF/5KV 的電容，以及 L1=10μH 的共模扼流圈，同時電源需結合終端設備完成電磁兼容確認。
問題 3（性能保障類）：該系列轉換器的保護體系包含哪些內容，工作環境與可靠性的核心指標是什么？
答案：保護體系包含連續短路保護、過負載保護、過電壓保護、輸入欠壓保護，過壓保護為二極管鉗位模式，故障移除后可自動恢復，同時支持輸入欠壓鎖定（啟動 8.8V / 關斷 8.5V）；可靠性核心指標為 MTBF>400Khrs（25℃/MIL-HDBK-217F），工作環境核心為 - 40~+90℃寬溫、5%~95% RH 無冷凝濕度，耐振動為 10~500Hz/2G 三軸各 60 分鐘，機殼最高工作溫度 + 105℃。
