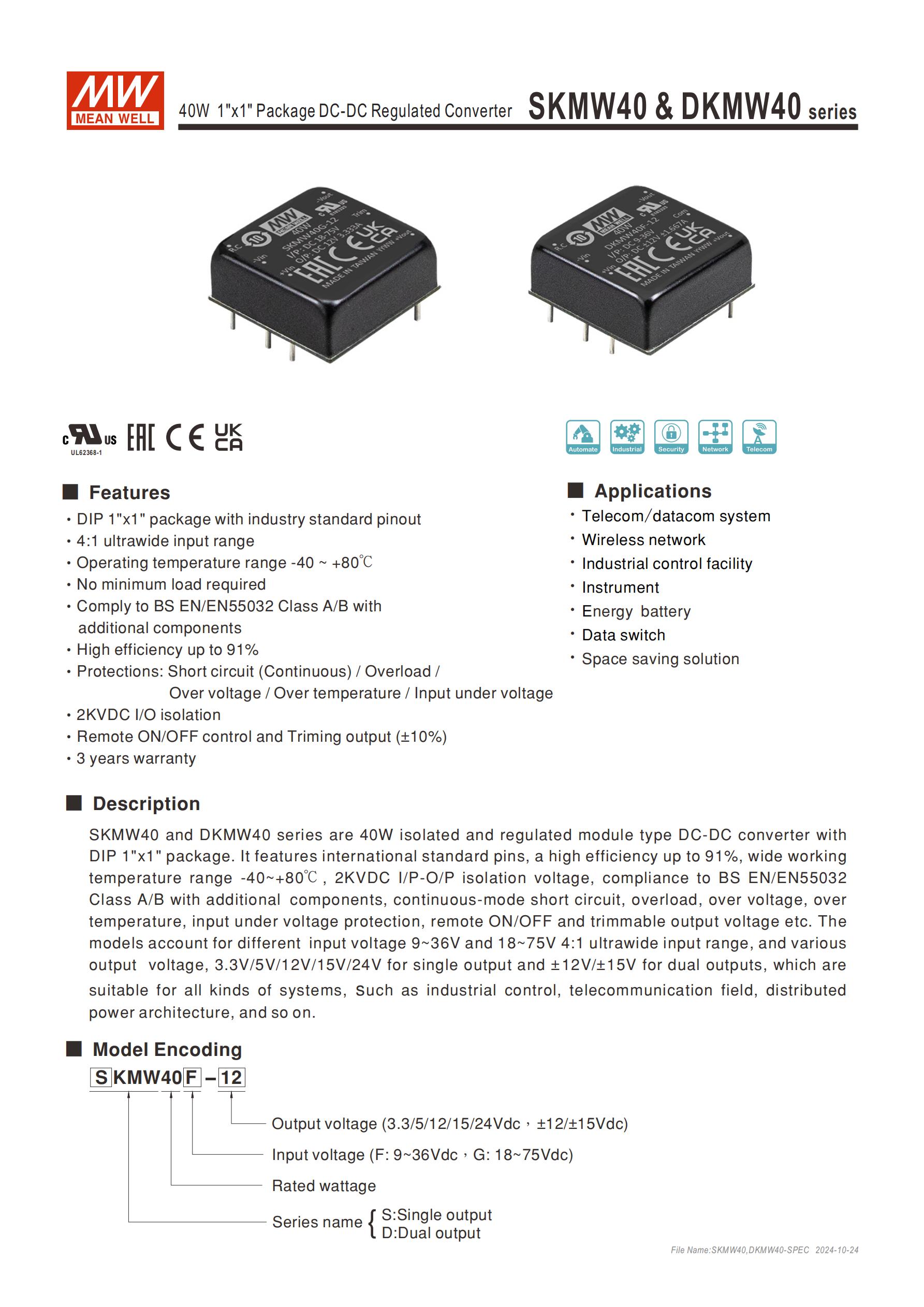

明緯 SKMW40/DKMW40 系列是 40W 1"x1" DIP 封裝的 DC-DC 穩壓轉換器，分單組（S）/ 雙組（D）輸出，具備9~36V（F 型）/18~75V（G 型）4:1 超寬輸入范圍、2KVDC 輸入輸出隔離，工作溫度 - 40~+80℃，效率最高達91%，無最小負載要求，擁有短路 / 過載 / 過壓等全方面保護且支持 **±10% 輸出電壓微調 **、遙控開 / 關，符合 UL62368-1 等安規及 BS EN/EN55032 A/B 級 EMC 標準（需附加組件），3 年保固，尺寸僅 25.425.410mm，適用于電信 / 工業控制 / 能源電池等多領域，是節省空間的電源解決方案。
明緯 SKMW40&DKMW40 系列為40W功率等級的1"x1" DIP 封裝隔離式 DC-DC 穩壓轉換器，是工業級緊湊型電源模塊，分為SKMW40 單組輸出和DKMW40 雙組輸出兩大類別，遵循行業標準引腳設計，無最小負載要求，提供3 年保固，整體尺寸僅25.425.410mm，機殼為金屬材質，包裝規格為 8 顆 / 套管、512 顆 / 整箱，單顆重量 21g，是各類場景下的緊湊型電源解決方案。
二、核心型號編碼規則
型號由輸出類型 + 系列名 + 額定功率 + 輸入類型 + 輸出電壓組成，關鍵編碼含義：
S：單組輸出；D：雙組輸出
40：額定功率 40W
F：輸入電壓 9~36Vdc（標稱 24V）；G：輸入電壓 18~75Vdc（標稱 48V）
后綴：輸出電壓（03=3.3V、05=5V、12=12V、15=15V、24=24V；雙組為 ±12/±15）

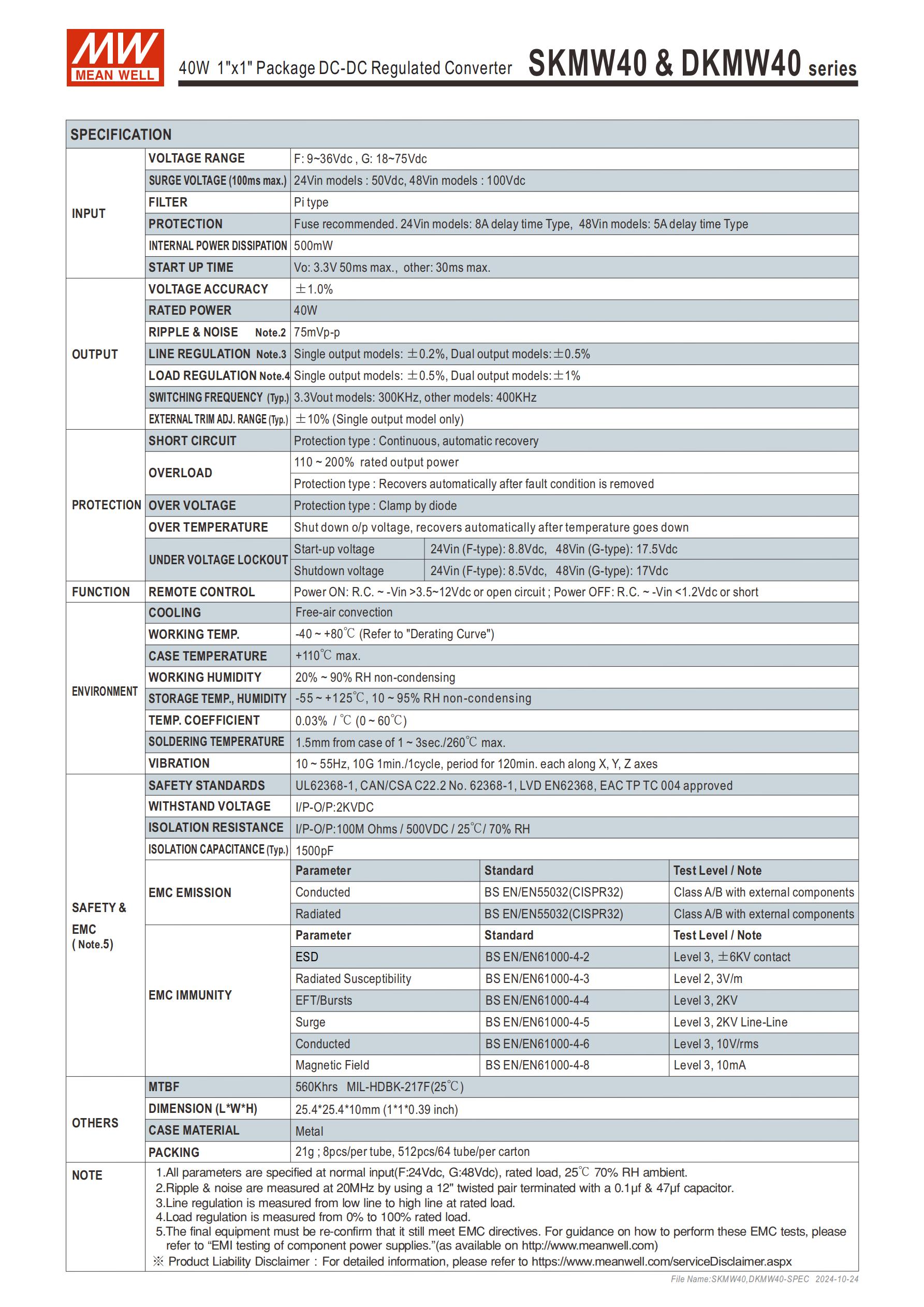

三、關鍵電氣參數（含各機型核心指標）
通用輸入輸出參數
輸入范圍：4:1 超寬范圍，F(xiàn) 型 9~36Vdc、G 型 18~75Vdc；浪涌電壓（最長 100ms）：24Vin 為 50Vdc、48Vin 為 100Vdc
輸出類型：單組 3.3/5/12/15/24Vdc，雙組 ±12/±15Vdc；電壓精度 ±1.0%，單組支持 **±10% 輸出電壓微調 **
隔離特性：2KVDC 輸入 / 輸出隔離，絕緣阻抗 100M Ohms / 500VDC / 25℃/70% RH，絕緣容抗典型值 1500pF

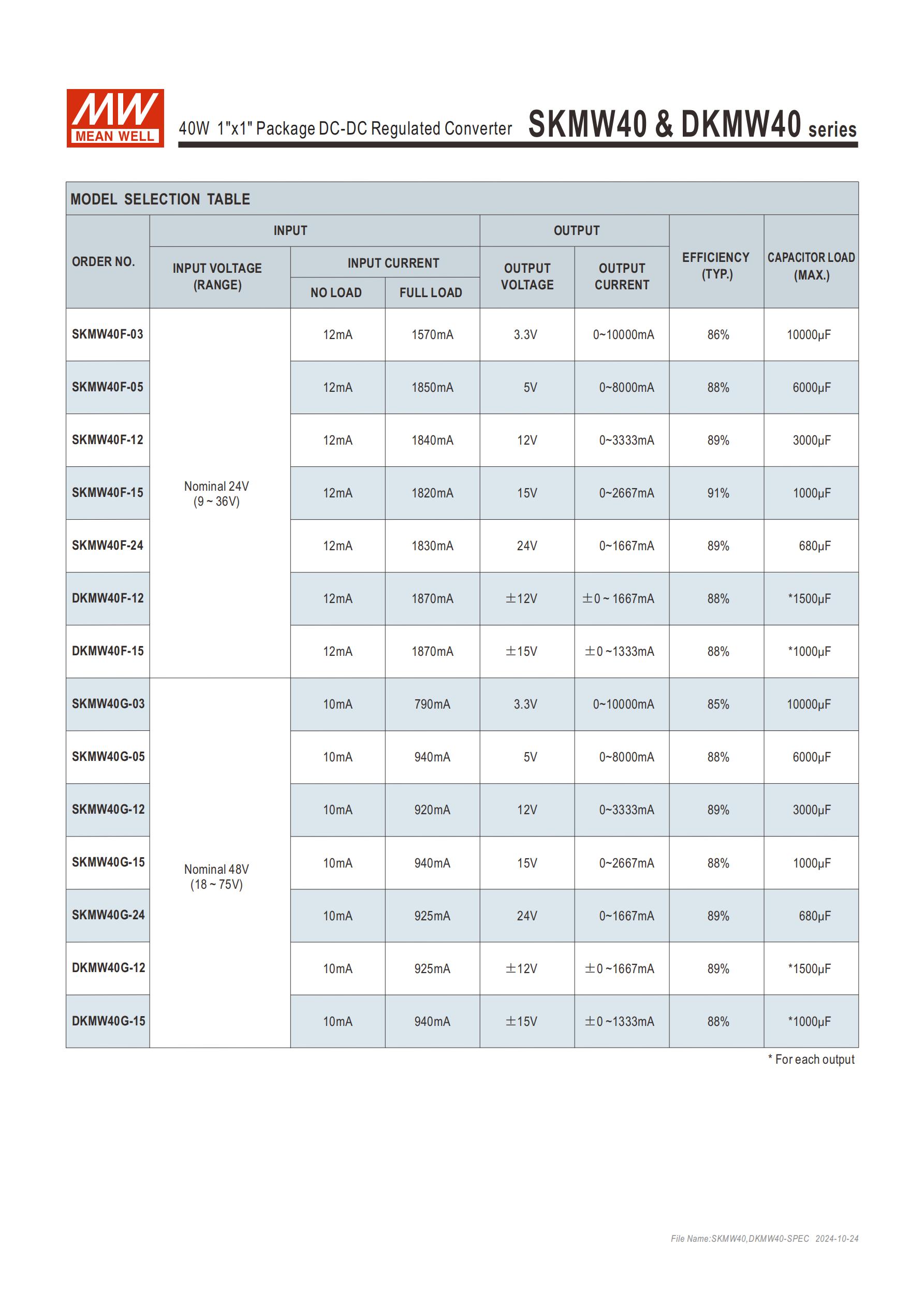

各機型核心性能參數表| 訂單號 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 ||--------|--------------|--------------|--------------|----------|----------|----------|--------------|| SKMW40F-03 | 9~36V | 12mA | 1570mA | 3.3V | 0~10000mA | 86% | 10000μF || SKMW40F-15 | 9~36V | 12mA | 1820mA | 15V | 0~2667mA | 91% | 1000μF || SKMW40G-03 | 18~75V | 10mA | 790mA | 3.3V | 0~10000mA | 85% | 10000μF || DKMW40F-12 | 9~36V | 12mA | 1870mA | ±12V | ±0~1667mA | 88% | 1500μF（每路） || DKMW40G-15 | 18~75V | 10mA | 940mA | ±15V | ±0~1333mA | 88% | 1000μF（每路） |
關鍵電氣性能
效率：最高91%（SKMW40F-15），其余機型 85%~89% 不等
紋波與噪聲：75mVp-p（20MHZ 帶寬測量）
調整率：線性調整率（單組 **±0.2%、雙組±0.5%）；負載調整率（單組±0.5%、雙組±1%**）
開關頻率：3.3V 輸出機型300KHz，其他機型400KHz（典型值）
啟動時間：3.3V 輸出機型最大50ms，其余機型最大30ms
MTBF：560Khrs（25℃，遵循 MIL-HDBK-217F 標準）
四、全維度保護功能
模塊配備完善的自保護機制，故障移除后均支持自動恢復（除過壓為二極管鉗位），具體如下：
短路保護：連續保護模式，自動恢復
過負載保護：110~200% 額定輸出功率觸發
過電壓保護：二極管鉗位模式
過溫度保護：觸發后關斷輸出，故障移除后恢復
輸入欠壓保護：24Vin（F 型）關斷電壓 8.5Vdc、啟動 8.8Vdc；48Vin（G 型）關斷 17Vdc、啟動 17.5Vdc
五、拓展功能
遙控開 / 關：開機條件為 R.C.~-Vin >3.5~12Vdc 或開路；關機條件為 R.C.~-Vin <1.2Vdc 或短路
輸出電壓微調：僅單組輸出機型支持 **±10%** 微調，需在微調引腳與 - Vo/+Vo 間外接微調電阻，有專用計算公式（Rtrim-up 上調、Rtrim-down 下調），且各機型對應固定的 Vref、R1、R2、R3 參數值。
六、工作與使用環境規范
環境參數
工作溫度：-40 ~ +80℃（需參考負載減額曲線），機殼最高溫度 + 110℃
工作濕度：20% ~ 90% RH，無冷凝
儲存環境：-55 ~ +125℃，10 ~ 95% RH，無冷凝
溫度系數：0.03% / ℃（0 ~ 60℃）
物理使用規范
保險絲推薦：24Vin 機型配8A 慢熔型，48Vin 機型配5A 慢熔型
焊接溫度：距離機殼 1.5mm 處，**260℃** 持續 1~3 秒
耐振動：10 ~ 55Hz、10G，1 分鐘 / 周期，X、Y、Z 軸各 120 分鐘
冷卻方式：自然風冷，PCB 布局需鋪銅散熱（參考 95.4851.6mm、2OZ 規格）
七、安規與電磁兼容（EMC）
安全規范：通過UL62368-1、CAN/CSA C22.2 No. 62368-1、LVD EN62368、EAC TP TC 004 認證
EMC 發射：符合BS EN/EN55032（CISPR32）A/B 級標準（需搭配附加組件），包含傳導和輻射發射兩類
EMC 抗擾：均達到 Level3 等級，關鍵指標：
ESD：±6KV 接觸（BS EN/EN61000-4-2）
輻射抗擾：3V/m（BS EN/EN61000-4-3）
電快速瞬變 / 脈沖群：2KV（BS EN/EN61000-4-4）
EMC 電路：滿足 A/B 級發射要求需外接指定電容（C1/C2/C3）、電感（L1）組件，不同機型對應組件參數不同。
八、引腳定義（行業標準 2.54mm 間距）
| 引腳編號 | SKMW40（單組輸出） | DKMW40（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | R.C.（遙控） | R.C.（遙控） |
| 4 | -Vout | -Vout |
| 5 | Trim（微調） | Common（公共端） |
| 6 | +Vout | +Vout |
九、應用領域
適用于對電源體積、穩定性、防護性有要求的各類場景，核心包括：
電信 / 數據通信系統、無線網絡
工業控制設施、各類精密儀器
能源電池、數據開關
各類需要節省空間的分布式電源架構系統
