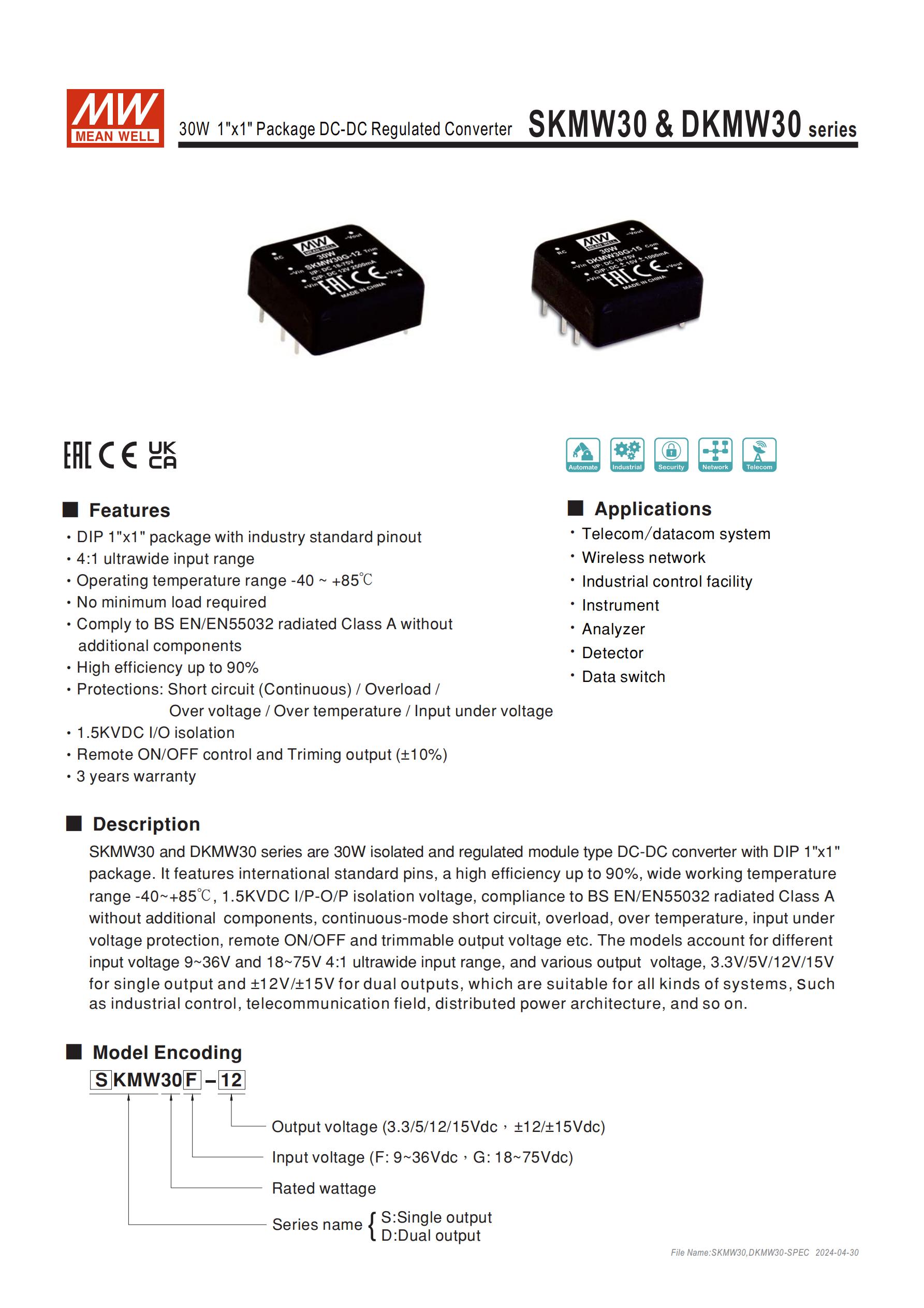

SKMW30/DKMW30 系列是明緯推出的30W、1"x1" DIP 封裝的隔離穩壓 DC-DC 轉換器，分單組（S）/ 雙組（D）輸出類型，具備4:1 超寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc）、1.5KVDC 輸入輸出隔離、-40~+85℃寬工作溫度等核心特性，效率最高達90%，擁有短路 / 過載 / 過壓等多重自動恢復保護，支持 **±10% 輸出電壓微調和遙控開 / 關，符合 BS EN/EN55032 輻射 A 級標準，無需額外組件，適用于電信、工業控制、儀器等領域，提供3 年保固 **，封裝尺寸為25.425.410.2mm。
SKMW30/DKMW30 系列是明緯生產的30W隔離穩壓型 DC-DC 轉換器，采用1"x1" DIP 封裝并配備行業標準引腳，分SKMW30 單組輸出和DKMW30 雙組輸出兩大類型，封裝尺寸為25.425.410.2mm，機殼材質為黑色不導電覆銅板，提供3 年保固，包裝規格為 12 顆 / 管、600 顆 / 50 管 / 箱，單管毛重 266.4g，整箱毛重 15.32Kg。產品適用于電信 / 數據通信、工業控制、儀器儀表等多領域，是分布式電源架構的優選組件。
二、核心關鍵特性
輸入輸出：4:1 超寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc），1.5KVDC 輸入 / 輸出隔離，單組輸出為 3.3/5/12/15Vdc，雙組輸出為 ±12/±15Vdc；
工作環境：-40 ~ +85℃寬工作溫度，機殼最高耐受 + 105℃，工作濕度 20~90% RH（無冷凝），儲存溫濕度 - 55~+125℃、10~95% RH（無冷凝）；
能效與兼容性：效率最高達90%，無需最小負載，符合BS EN/EN55032 輻射 A 級標準且無需額外組件，通過 EAC TP TC 020/2011 安規認證；
功能支持：支持遙控開 / 關，單組輸出機型可實現 **±10% 輸出電壓微調 **，自然風冷散熱，耐振動（10~500Hz、2G，X/Y/Z 軸各 60 分鐘）。

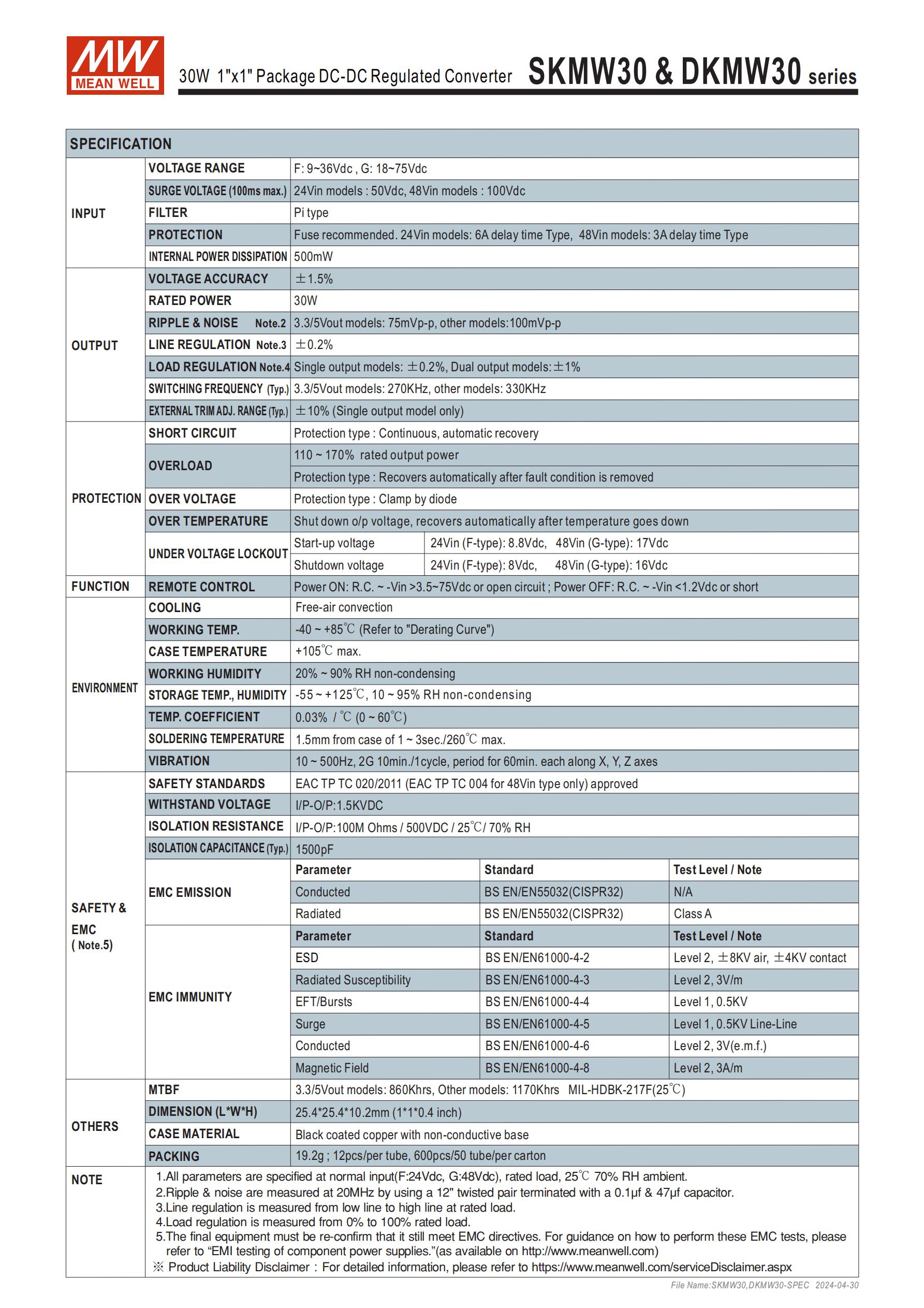

三、核心電氣規格（標稱條件：額定輸入、額定負載、25℃/70% RH）
| 規格項 | 數值 / 參數 |
|---|---|
| 電壓精度 | ±1.5% |
| 紋波與噪聲 | 3.3/5Vout 機型：75mVp-p；其他機型：100mVp-p |
| 線性調整率 | ±0.2% |
| 負載調整率 | 單組輸出：±0.2%；雙組輸出：±1% |
| 開關工作頻率（典型） | 3.3/5Vout 機型：270KHz；其他機型：330KHz |
| 浪涌電壓（最長 100ms） | 24Vin 機型：50Vdc；48Vin 機型：100Vdc |
| 欠壓鎖定（啟動 / 關斷） | F 型：8.8Vdc/8Vdc；G 型：17Vdc/16Vdc |
| 絕緣阻抗 | 100M Ohms / 500VDC / 25℃/70%RH |
| MTBF（25℃） | 3.3/5Vout 機型：860Khrs；其他機型：1170Khrs（MIL-HDBK-217F 標準） |
| 焊接溫度 | 離機殼 1.5mm 處，1~3sec/≤260℃ |

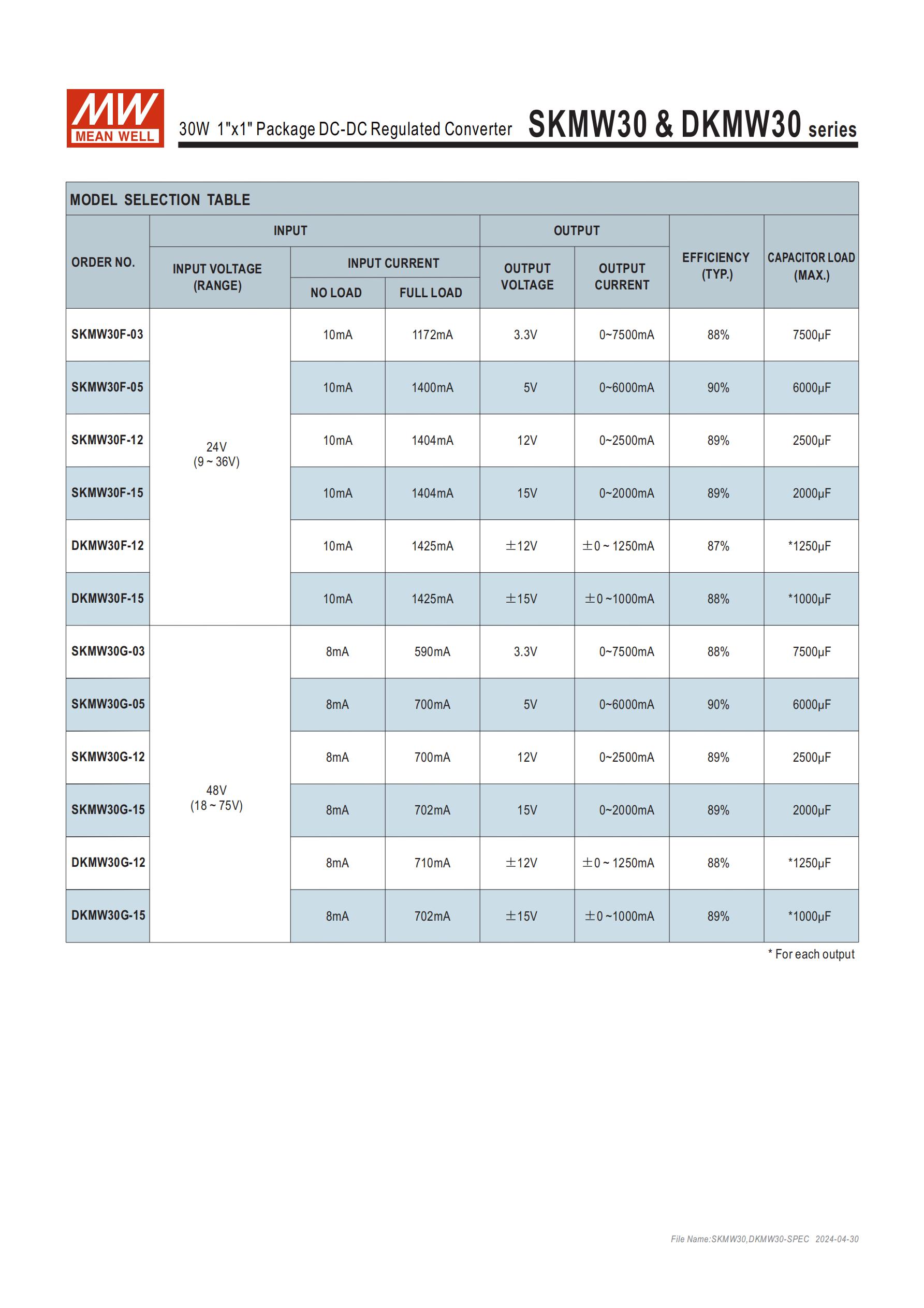

四、主流機型關鍵參數表
| 機型 | 輸入范圍 | 輸出電壓 | 空載輸入電流 | 滿載輸入電流 | 輸出電流范圍 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|---|---|
| SKMW30F-03 | 9~36Vdc | 3.3V | 10mA | 1172mA | 0~7500mA | 88% | 7500μF |
| SKMW30G-03 | 18~75Vdc | 3.3V | 10mA | 702mA | 0~7500mA | 89% | 7500μF |
| SKMW30F-05 | 9~36Vdc | 5V | 10mA | 1400mA | 0~6000mA | 90% | 6000μF |
| SKMW30G-05 | 18~75Vdc | 5V | 10mA | 590mA | 0~6000mA | 88% | 6000μF |
| SKMW30F-12 | 9~36Vdc | 12V | 10mA | 1404mA | 0~2500mA | 89% | 2500μF |
| SKMW30G-12 | 18~75Vdc | 12V | 10mA | 700mA | 0~2500mA | 90% | 2500μF |
| DKMW30F-12 | 9~36Vdc | ±12V | 8mA | 1425mA | ±0~1250mA | 87% | 1250μF（每路） |
| DKMW30G-15 | 18~75Vdc | ±15V | 8mA | 710mA | ±0~1000mA | 88% | 1000μF（每路） |
五、多重保護功能（均支持自動恢復，故障移除后正常工作）
短路保護：連續保護模式，無損壞風險；
過載保護：觸發閾值為110~170% 額定輸出功率；
過電壓保護：采用二極管鉗位模式，限制輸出過壓；
過溫度保護：溫度超標時直接關斷輸出電壓；
輸入欠壓保護：通過欠壓鎖定實現，低于關斷電壓時停止工作。
六、輸出電壓微調（僅單組輸出機型，微調范圍 **±10%**）
上調電壓：在微調引腳與 **-Vo** 間連接電阻
Rtrim-up，通過專用公式計算阻值，不同機型內部固定 R1/R2/R3/Rt/Vr 參數；下調電壓：在微調引腳與 **+Vo** 間連接電阻
Rtrim-down，通過專用公式計算阻值；示例：SKMW30F-05（5V）上調 10% 至 5.5V，需接 3.4KΩ 上調電阻；下調 10% 至 4.5V，需接 1.08KΩ 下調電阻。
七、引腳分配（6 引腳，底視圖視角）
| 引腳編號 | SKMW30（單組輸出） | DKMW30（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim（微調） | Common（公共端） |
| 5 | -Vout | -Vout |
| 6 | R.C.（遙控） | R.C.（遙控） |
八、電磁兼容（EMC）標準
發射：傳導 / 輻射均符合BS EN/EN55032 (CISPR32) A 級；
抗擾度：ESD（±8KV 空氣 /±4KV 接觸）、輻射抗擾（3V/m）、EFT/Bursts（0.5KV）等均達對應等級要求。
關鍵問題
問題 1（產品選型類）：SKMW30 和 DKMW30 的核心區別是什么？不同輸入電壓段應如何選擇型號后綴？
答案：核心區別為輸出類型，SKMW30 為單組輸出，支持 3.3/5/12/15Vdc 單路輸出，且可實現 ±10% 輸出電壓微調；DKMW30 為雙組輸出，僅支持 ±12/±15Vdc 雙路輸出，無電壓微調功能。輸入電壓段選型：F 后綴對應 9~36Vdc 輸入（適配 24V 系統），G 后綴對應 18~75Vdc 輸入（適配 48V 系統）。
問題 2（應用操作類）：僅單組輸出的 SKMW30 系列如何實現輸出電壓的 ±10% 微調？核心操作要點是什么？
答案：①上調電壓：在微調引腳（Pin4）和 - Vout 引腳（Pin5）之間外接上調電阻Rtrim-up，阻值通過文檔指定公式結合對應機型的內部固定參數（R1/R2/R3/Rt/Vr）計算；②下調電壓：在微調引腳（Pin4）和 + Vout 引腳（Pin3）之間外接下調電阻Rtrim-down，阻值同樣通過專用公式計算；③核心要點：僅單組輸出機型支持微調，雙組 DKMW30 無此功能，且微調范圍嚴格限制在標稱輸出電壓的 ±10%。
問題 3（工程應用類）：該系列轉換器在工程使用中，輸入側的保險絲和浪涌電壓需注意哪些關鍵參數？
答案：①保險絲選型：24Vin（F 型）機型需搭配6A 慢熔型保險絲，48Vin（G 型）機型需搭配3A 慢熔型保險絲；②浪涌電壓耐受：F 型機型可耐受最長 100ms 的 50Vdc 浪涌電壓，G 型機型可耐受最長 100ms 的 100Vdc 浪涌電壓，工程中需控制輸入側浪涌不超過該閾值，避免器件損壞。
