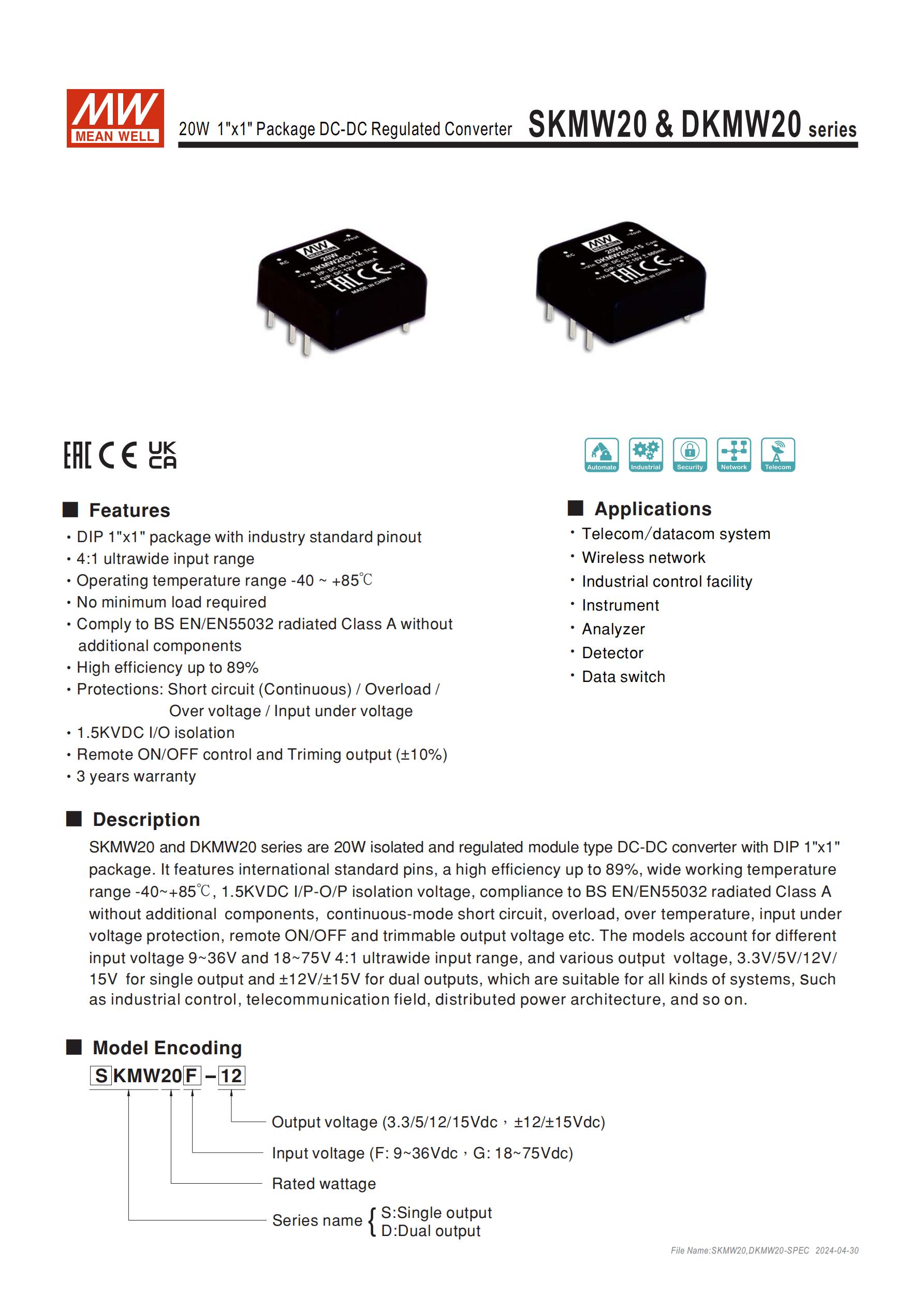

SKMW20/DKMW20 系列是明緯推出的20W、1"x1" DIP 封裝隔離穩壓 DC-DC 轉換器，分單組（S）/ 雙組（D）輸出，具備4:1 超寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc）、1.5KVDC 輸入輸出隔離、-40~+85℃寬工作溫度等特性，效率最高達89%，支持 **±10% 輸出電壓微調和遙控開 / 關 **，擁有短路、過載等多重自動恢復保護，符合BS EN/EN55032 輻射 A 級標準，無需額外組件，適配電信、工業控制、儀器等領域，提供3 年保固，MTBF 最高達1220Khrs。
一、產品基礎定位
SKMW20/DKMW20 系列是明緯生產的20W隔離穩壓型 DC-DC 轉換器，采用1"x1" DIP 封裝并配備行業標準引腳，為全球交易品項，分SKMW20（單組輸出）和DKMW20（雙組輸出）兩大類型，適用于分布式電源架構，廣泛應用于電信 / 數據通信、工業控制、儀器儀表等領域，提供3 年保固。
二、核心關鍵特性
寬范圍適配：輸入為4:1 超寬范圍（F 型 9~36Vdc、G 型 18~75Vdc），工作溫度 **-40~+85℃**（機殼最高 + 105℃），儲存溫度 - 55~+125℃，工作濕度 20~90% RH（無冷凝），無需最小負載即可工作；
高效低耗：轉換效率最高達89%，內部功耗僅500mW，自然風冷即可滿足冷卻需求；
隔離與兼容：1.5KVDC 輸入 / 輸出隔離，符合BS EN/EN55032 輻射 A 級標準，無需額外組件，通過 EAC TP TC 020/2011 安規認證（48Vin 機型加過 EAC TP TC 004）；
靈活控制：支持遙控開 / 關功能，輸出電壓可實現 **±10% 微調 **，開關工作頻率分檔（3.3/5V 機型 270KHz，其他 330KHz±10%）；
多重保護：具備連續短路保護、110~170% 額定功率過載保護、二極管鉗位過電壓保護、輸入欠壓鎖定保護，除過壓外均為故障移除后自動恢復模式。
三、型號編碼規則
| 編碼段 | 含義 | 可選參數 |
|---|---|---|
| 首位 S/D | 輸出類型 | S = 單組輸出，D = 雙組輸出 |
| 中段 KMW20 | 系列名 + 額定功率 | 固定為 KMW20（20W） |
| 字母 F/G | 輸入電壓范圍 | F=9~36Vdc，G=18~75Vdc |
| 末尾數字 | 輸出電壓（DC） | 03=3.3V、05=5V、12=12V、15=15V（單組）；±12/±15（雙組） |
四、關鍵機型電氣參數（核心）

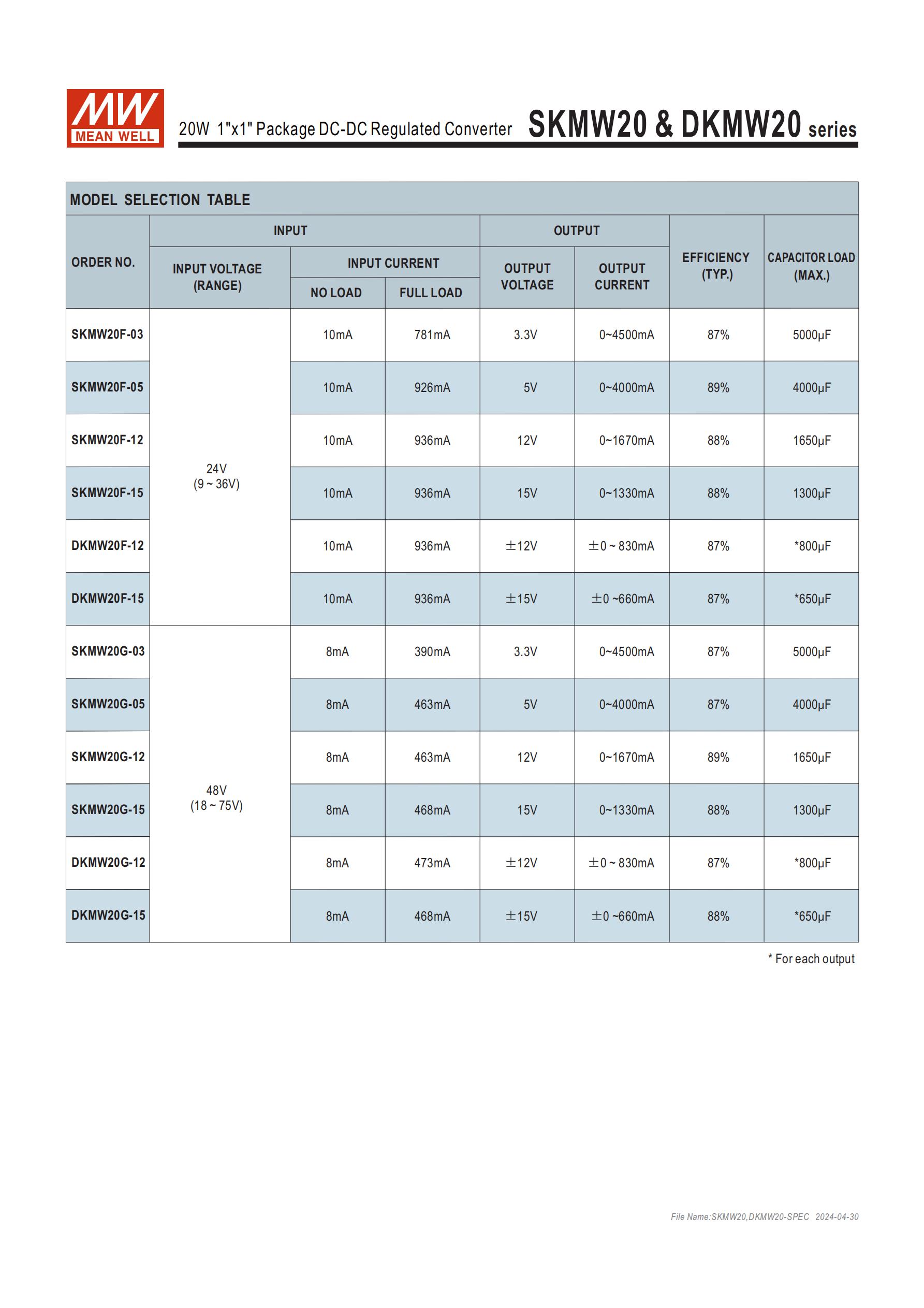

| 訂單號 | 輸入電壓范圍 | 輸出電壓 | 最大輸出電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|
| SKMW20F-03 | 9~36Vdc | 3.3V | 4500mA | 87% | 5000μF |
| SKMW20G-03 | 18~75Vdc | 3.3V | 4500mA | 88% | 5000μF |
| SKMW20F-05 | 9~36Vdc | 5V | 4000mA | 89% | 4000μF |
| SKMW20G-05 | 18~75Vdc | 5V | 4000mA | 87% | 4000μF |
| SKMW20F-12 | 9~36Vdc | 12V | 1670mA | 88% | 1650μF |
| SKMW20G-12 | 18~75Vdc | 12V | 1670mA | 87% | 1650μF |
| SKMW20F-15 | 9~36Vdc | 15V | 1330mA | 88% | 1300μF |
| SKMW20G-15 | 18~75Vdc | 15V | 1330mA | 89% | 1300μF |
| DKMW20F-12 | 9~36Vdc | ±12V | ±830mA | 87% | 800μF |
| DKMW20G-12 | 18~75Vdc | ±12V | ±830mA | 88% | 800μF |
| DKMW20F-15 | 9~36Vdc | ±15V | ±660mA | 87% | 650μF |
| DKMW20G-15 | 18~75Vdc | ±15V | ±660mA | 87% | 650μF |

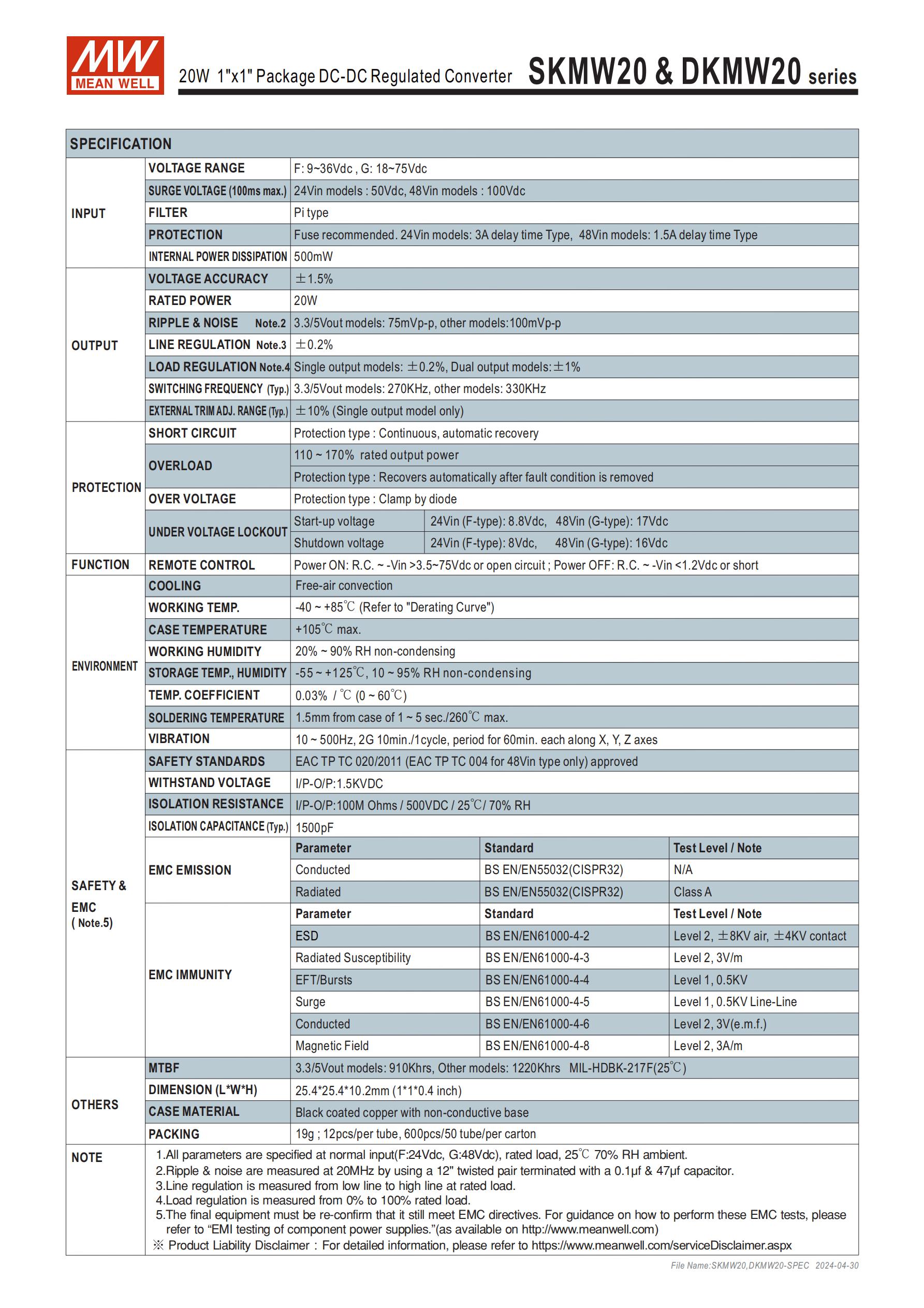

五、精準電氣規格
電壓精度：±1.5%（標稱輸入、額定負載、25℃下）；
調整率：線性調整率 **±0.2%，負載調整率單組輸出±0.2%、雙組輸出±1%**；
紋波與噪聲：3.3/5V 輸出機型75mVp-p，其余機型100mVp-p（特定測量條件）；
欠壓鎖定：F 型（24Vin）啟動 8Vdc / 關斷 8.8Vdc，G 型（48Vin）啟動 16Vdc / 關斷 17Vdc；
絕緣參數：輸入輸出絕緣阻抗100MΩ/500VDC/25℃/70%RH，絕緣容抗典型值1500pF；
電磁兼容：傳導 / 輻射發射符合 BS EN/EN55032 Class A，抗擾度滿足 ESD Level2、輻射抗擾 Level2 等多項標準；
保險絲推薦：24Vin（F 型）配3A 慢熔型，48Vin（G 型）配1.5A 慢熔型，輸入濾波為 Pi type。
六、輸出電壓微調
微調范圍：**±10%** 標稱輸出電壓；
調節方式：上調電壓需在微調引腳（Trim）與 - Vo 間接微調電阻，下調電壓需在 Trim 與 + Vo 間接微調電阻；
計算依據：根據機型內部固定電阻參數（R1/R2/R3/Rt）和參考電壓 Vr 計算外部微調電阻值，不同輸出電壓機型內部參數不同（如 5V 機型 R1=2.32KΩ、Vr=2.5V）。
七、物理與環境參數
尺寸：25.425.410.2mm（110.4inch），引腳誤差 1±0.1mm；
材質與重量：機殼為黑色不導電覆銅板，單顆重量19g；
焊接要求：260℃最高溫度，焊接時間 1~5 秒，焊點離機殼 1.5mm；
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）；
MTBF：3.3/5V 輸出機型910Khrs，其余機型1220Khrs（MIL-HDBK-217F、25℃下）。
八、包裝與安裝
包裝規格：標準套管包裝，12 顆 / 管，600 顆 / 50 管 / 箱，外箱尺寸 L390.9×W284.8×H175.7mm；
安裝參考：詳細安裝手冊可查閱明緯官網http://www.meanwell.com/manual.html。
