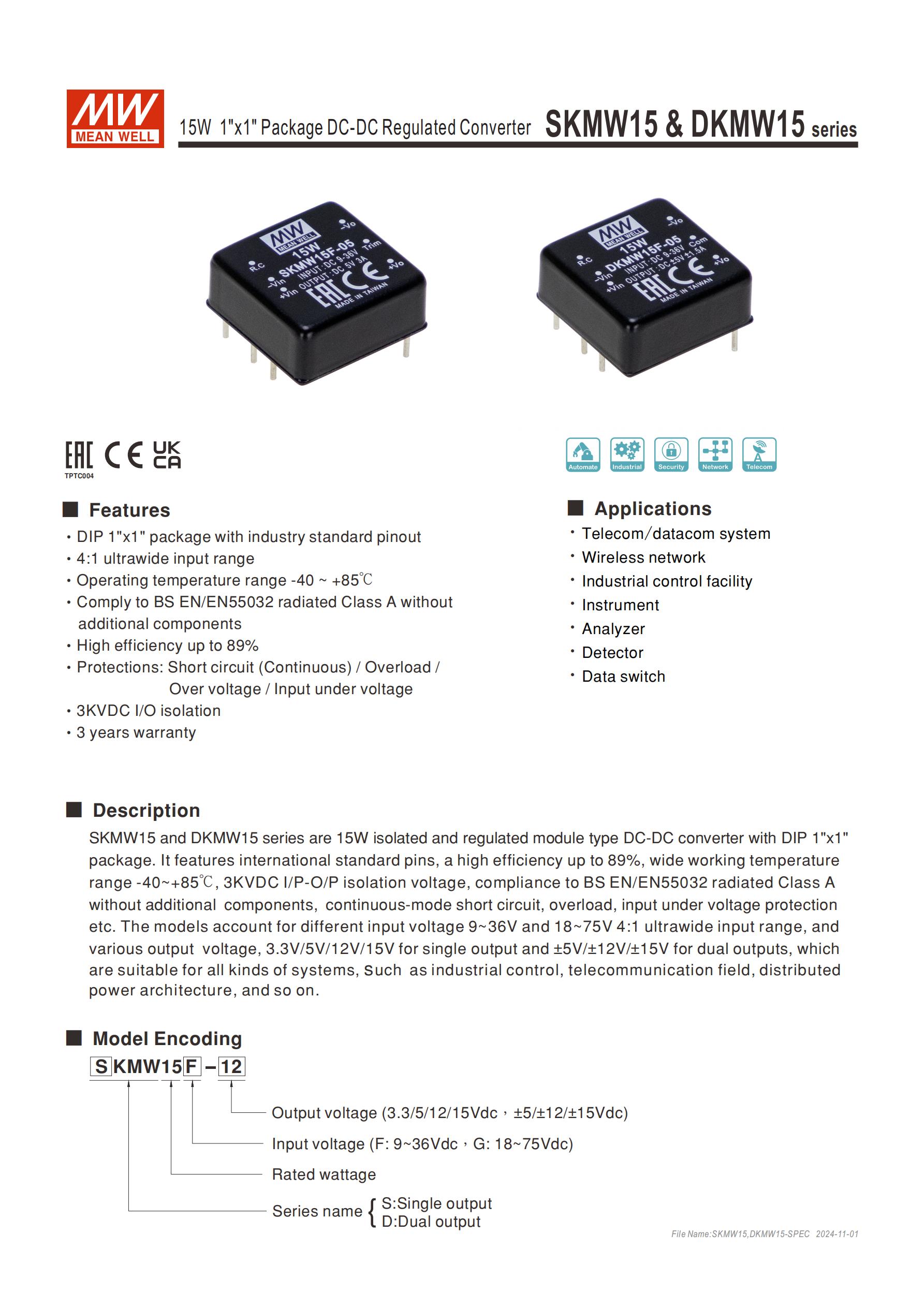

明緯 SKMW15/DKMW15 系列是 1"x1" DIP 封裝的 15W 隔離穩壓 DC-DC 轉換器，分單組（S）/ 雙組（D）輸出，具備4:1 超寬輸入范圍（F 型 9~36Vdc、G 型 18~75Vdc），效率最高 89%，工作溫度 - 40~+85℃，擁有3KVDC 輸入輸出隔離及短路、過載等多重保護，符合BS EN/EN55032 輻射 A 級且無需額外組件，輸出電壓涵蓋 3.3V/5V/12V/15V 單路和 ±5/±12/±15V 雙路，支持輸出電壓微調，適配電信、工業控制等多領域，提供3 年保固，MTBF 達 220Khrs（25℃）。
明緯 SKMW15&DKMW15 系列為 1"x1" DIP 封裝的15W 隔離穩壓 DC-DC 轉換器，是面向工業、通信領域的模塊化電源產品，分單組輸出（SKMW15）和雙組輸出（DKMW15）兩大類型，具備國際標準引腳，適配分布式電源架構等系統，提供3 年保固，MTBF 達220Khrs（25℃，MIL-HDBK-217F 標準）。
二、核心產品特性
寬輸入與多輸出：4:1 超寬輸入范圍，分F 型（9~36Vdc，標稱 24V）和G 型（18~75Vdc，標稱 48V）；輸出覆蓋 3.3V/5V/12V/15V 單路、±5/±12/±15V 雙路，3.3V 輸出機型額定功率為 10W，其余機型為 15W。
高效與寬溫：轉換效率最高 89%，工作溫度范圍 **-40 ~ +85℃**（需參考負載減額曲線），儲存溫度 - 55~+125℃，工作濕度 5%~95% RH（無冷凝）。
高隔離與認證：3KVDC 輸入 / 輸出隔離，絕緣阻抗 100MΩ/500VDC/25℃/70% RH；符合BS EN/EN55032 輻射 A 級標準，無需額外組件，通過 EAC TP TC 020/2011 安規認證（48Vin 機型加過 EAC TP TC 004）。
多重保護：支持連續短路保護（自動恢復）、110~220% 額定功率過載保護（自動恢復）、過電壓保護（單組二極管鉗位 / 雙組打嗝模式）、輸入欠壓鎖定（F 型啟動 9.0V / 關斷 8.6V，G 型啟動 17.3V / 關斷 16.5V）。

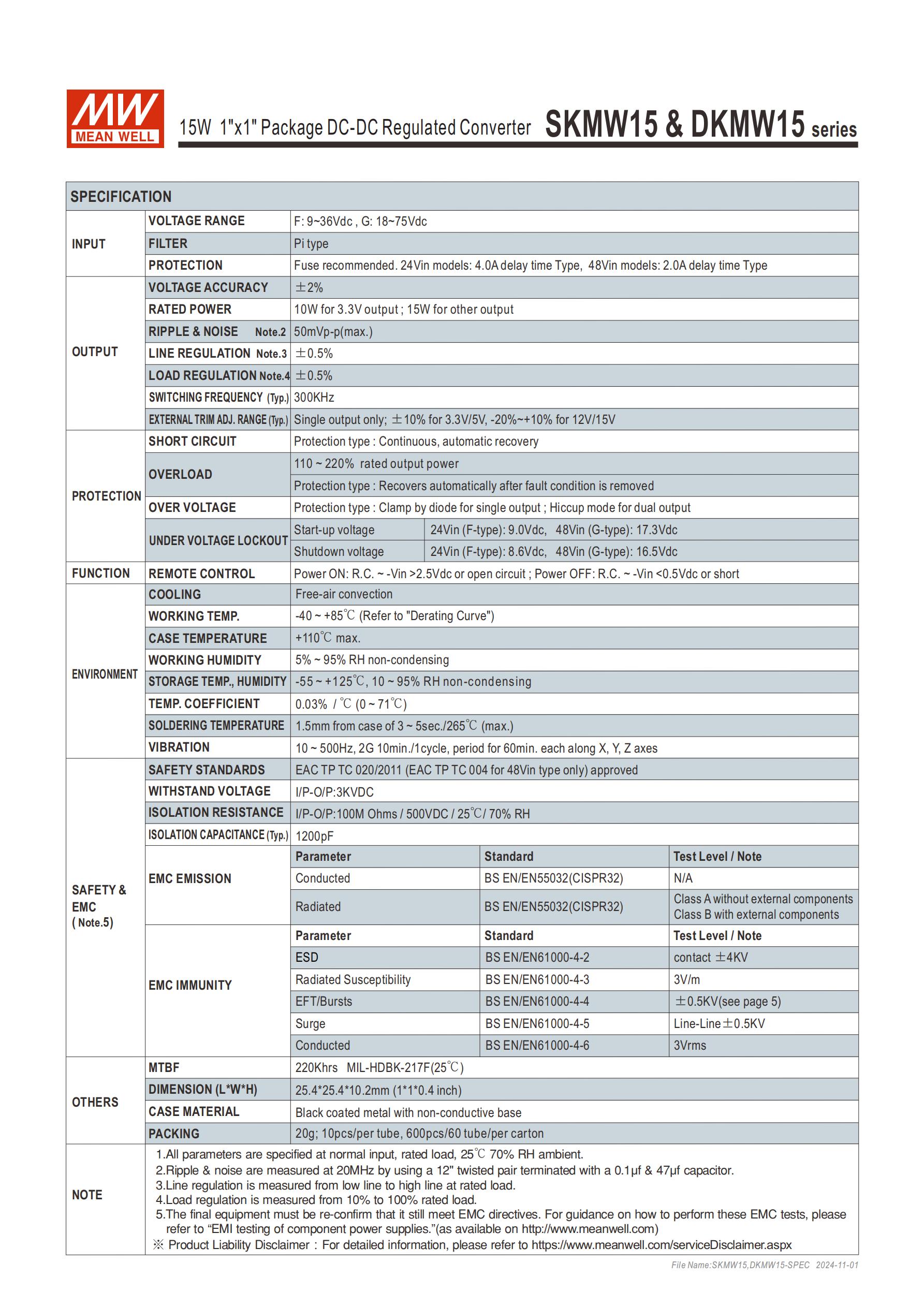

三、關鍵電氣參數（25℃、額定負載、標稱輸入下）
| 參數項 | 數值 / 標準 |
|---|---|
| 輸出電壓精度 | ±2% |
| 紋波與噪聲（max.） | 50mVp-p |
| 線性調整率 | ±0.5% |
| 負載調整率 | ±0.5% |
| 開關工作頻率（Typ.） | 330KHz |
| 溫度系數（0~71℃） | 0.03%/℃ |
| 絕緣容抗（Typ.） | 1200pF |
| 遠程控制 | 開機：-Vin>2.5V / 開路；關機：-Vin<0.5V / 短路 |
四、型號編碼規則
[S/D]KMW15[F/G]-[XX]
S：單組輸出；D：雙組輸出
KMW15：產品系列名
F：輸入 9~36Vdc；G：輸入 18~75Vdc
XX：輸出電壓（03=3.3V、05=5V、12=12V、15=15V，雙組為 ± 對應值）

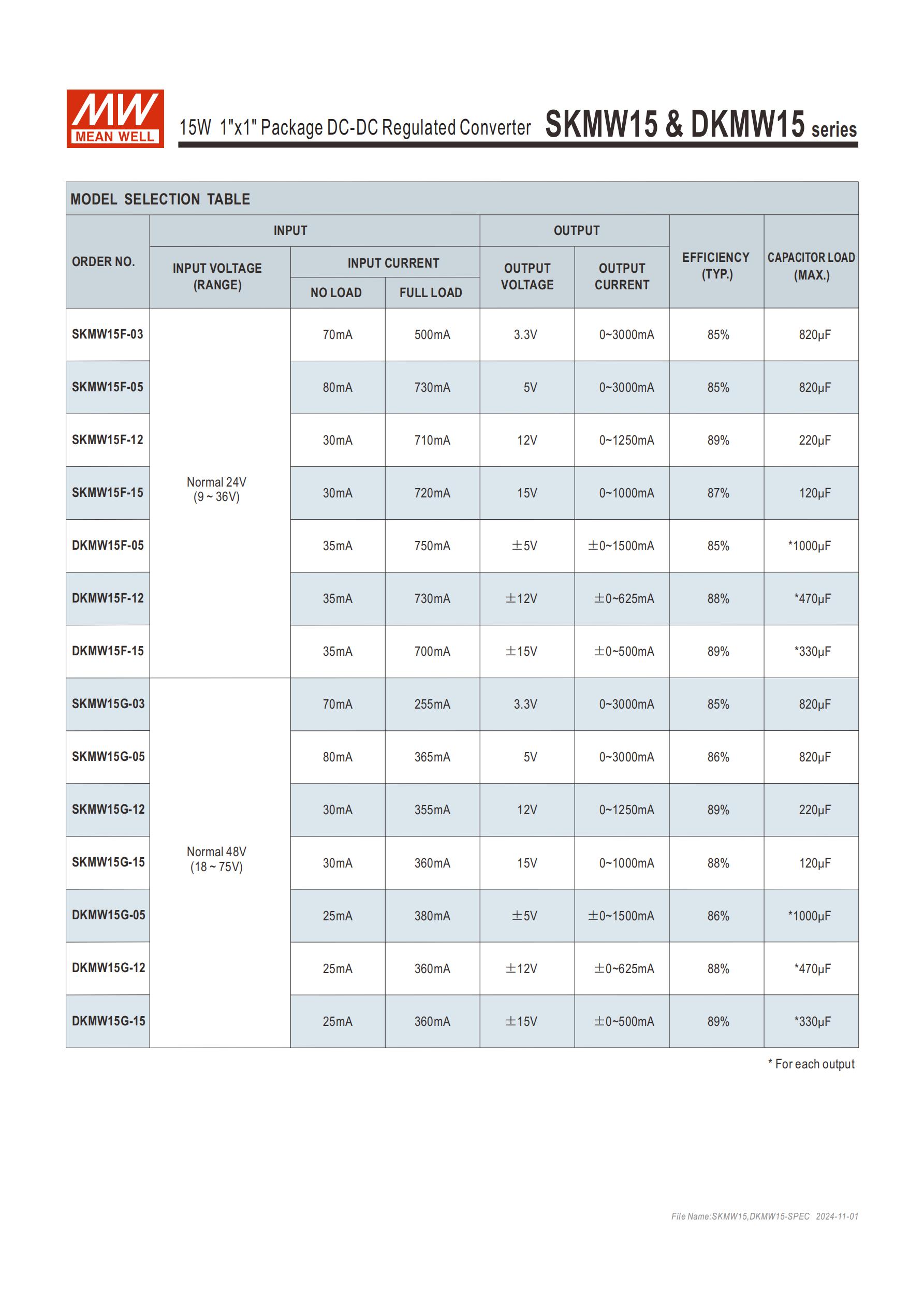

五、主流機型關鍵參數
| 機型 | 輸入范圍 | 輸出電壓 / 電流 | 最大電容負載 | 典型效率 |
|---|---|---|---|---|
| SKMW15F-12 | 9~36Vdc | 12V/0~1250mA | 220μF | 89% |
| SKMW15F-15 | 9~36Vdc | 15V/0~1000mA | 120μF | 87% |
| DKMW15F-12 | 9~36Vdc | ±12V/±0~625mA | *470μF（每路） | 89% |
| SKMW15G-12 | 18~75Vdc | 12V/0~1250mA | 220μF | 89% |
| DKMW15G-15 | 18~75Vdc | ±15V/±0~500mA | *330μF（每路） | 89% |
六、輸出電壓微調（僅單組輸出機型支持）
上調電壓：微調引腳與 - Vo 間接 Rtrim-up，計算公式為、
下調電壓：微調引腳與 + Vo 間接 Rtrim-down，計算公式為、
內部參數表| 輸出電壓 Vout | R1 (KΩ) | R2 (KΩ) | R3 (KΩ) | Vref (V) || ---- | ---- | ---- | ---- | ---- || 3.3 | 1.69 | 1 | 5.6 | 1.25 || 5 | 1 | 1 | 3.6 | 2.5 || 12 | 3.83 | 1 | 7.5 | 2.5 || 15 | 7.5 | 1.5 | 11 | 2.5 |
七、物理與安裝參數
尺寸：25.425.410.2mm（110.4inch），引腳間距 2.54mm，引腳誤差 ±0.1mm
材質：機殼為黑色不導電覆銅板
焊接：距殼體 1.5mm 處焊接，260℃最大值，時長 1~3 秒
冷卻：自然風冷，機殼最高溫度 + 110℃
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘，10 分鐘 / 周期
包裝：10 顆 / 套管，600 顆 / 箱（60 管），單顆 20g；保險絲推薦：F 型 2.0A 慢熔、G 型 2.0A 慢熔
八、電磁兼容（EMC）
發射特性：傳導 / 輻射符合 BS EN/EN55032，輻射 A 級無需外部組件，Class B 需額外 EMC 濾波器
抗擾特性：ESD 接觸 ±4KV、輻射抗擾 3V/m、EFT/Bursts 0.5KV、浪涌線對線 0.5KV、傳導抗擾 3Vrms
EMC 參考線路：F 型 / G 型需搭配不同規格 MLCC、共模扼流圈等器件實現 Class B 等級
九、引腳定義（6 腳）
| 引腳編號 | SKMW15（單組輸出） | DKMW15（雙組輸出） |
|---|---|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | Remote On/Off | - |
| 4 | -Vout | -Vout |
| 5 | Trim | Common |
| 6 | +Vout | +Vout |
十、應用領域
電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
關鍵問題
問題 1（產品選型）：SKMW15 和 DKMW15 的核心區別是什么？不同輸入電壓段應如何選擇型號后綴？
答案：核心區別為輸出類型，SKMW15 是單組輸出機型，支持 3.3V/5V/12V/15V 單路輸出，帶 Trim 電壓微調、Remote On/Off 遠程控制引腳；DKMW15 是雙組輸出機型，支持 ±5/±12/±15V 雙路輸出，無遠程控制引腳，過壓保護為打嗝模式（單組為二極管鉗位）。輸入電壓段選型：9~36Vdc（標稱 24V）選 F 后綴，18~75Vdc（標稱 48V）選 G 后綴。
問題 2（參數應用）：該系列轉換器的輸出電壓微調僅適用于哪種機型？12V 單組輸出機型上調 10% 至 13.2V，需外接多大的上調電阻？
答案：輸出電壓微調僅適用于單組輸出的 SKMW15 機型，雙組輸出 DKMW15 不支持；12V 單組機型（如 SKMW15F-12）上調 10% 至 13.2V 時，根據公式計算，需外接0.933KΩ的 Rtrim-up 上調電阻（內部參數 Vref=2.5V、R1=3.83KΩ、R2=1KΩ、R3=7.5KΩ）。
問題 3（工程使用）：該系列轉換器在實際工程中，滿足 BS EN/EN55032 輻射 Class B 等級需要什么條件？焊接和溫濕度使用有哪些硬性要求？
答案：1. 輻射 Class B 等級：需額外增加電磁兼容（EMC）濾波器組件（如指定規格的 MLCC、共模扼流圈），參考文檔中 EMC 參考線路搭配；2. 焊接要求：距殼體1.5mm處焊接，焊接溫度最大值260℃，單次時長1~3 秒；3. 溫濕度要求：工作溫度 **-40~+85℃**（機殼最高 + 110℃）、工作濕度 5%~95% RH（無冷凝），儲存溫度 - 55~+125℃、儲存濕度 10~95% RH（無冷凝），超出需參考負載減額曲線降額使用。
