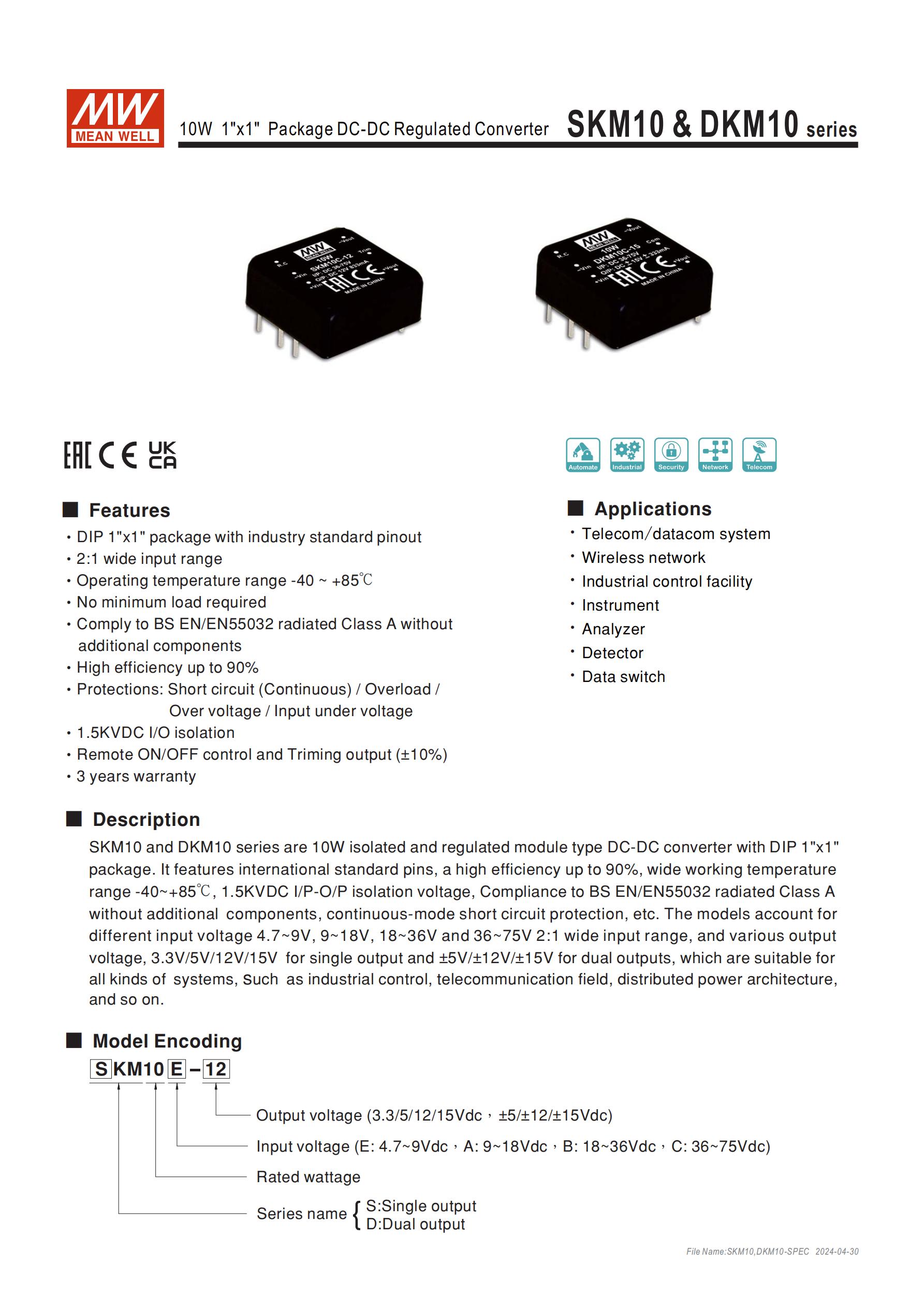

SKM10&DKM10 系列是明緯推出的10W、1"x1" DIP 封裝DC-DC 穩壓轉換器，具備2:1 寬輸入范圍（4.7~9V/9~18V/18~36V/36~75V）、1.5KVDC 輸入輸出隔離、-40~+85℃寬工作溫度，效率最高達90%，支持單 / 雙組輸出且單組可 ±10% 微調電壓，擁有短路 / 過負載等多重自動恢復式保護，符合 BS EN/EN55032 輻射 A 級標準，無需額外組件，適配電信、工業控制等多領域，提供3 年保固，封裝為行業標準引腳，無需最小負載即可工作。
SKM10&DKM10 系列為明緯生產的10W功率等級 DC-DC 穩壓轉換器，采用1"x1" DIP 封裝，配備行業標準引腳，是隔離和穩壓模塊型產品，為電信、工業控制等領域的分布式電源架構提供解決方案，提供3 年保固，為全球交易品項。
二、核心產品特性
寬適配性：支持2:1 寬輸入電壓范圍，分 4 檔（4.7~9V/9~18V/18~36V/36~75V）；工作溫度 **-40 ~ +85℃，儲存溫度-55~+125℃（濕度 10~95% RH 無冷凝），機殼最高耐受溫度+105℃**；無需最小負載即可正常工作。
高效節能：轉換效率81%~90%，其中 DKM10B-15（24V 輸入 ±15V 輸出）效率達峰值90%。
電氣隔離：實現1.5KVDC 輸入 / 輸出隔離，提升使用安全性。
EMC 與認證：符合BS EN/EN55032 輻射 A 級標準，無需額外組件；通過EAC TP TC 020/2011安全認證（48V 輸入款適配 EAC TP TC 004）；電磁兼容抗擾度滿足 BS EN/EN61000-4 系列標準。
多重保護：具備連續短路保護、過負載保護、過電壓保護、欠壓輸入保護，所有保護模式均為故障條件移除后自動恢復，過負載保護閾值為110~140% 額定輸出功率。
附加功能：支持遙控開 / 關；單組輸出機型可實現 **±10% 輸出電壓微調 **，雙組機型無此功能。
三、型號編碼與機型參數
型號編碼規則：輸出類型+系列名+輸入電壓檔-輸出電壓，其中 S = 單組輸出、D = 雙組輸出；E=4.7~9V、A=9~18V、B=18~36V、C=36~75V；輸出電壓含 3.3/5/12/15V（單組）、±5/±12/±15V（雙組）。

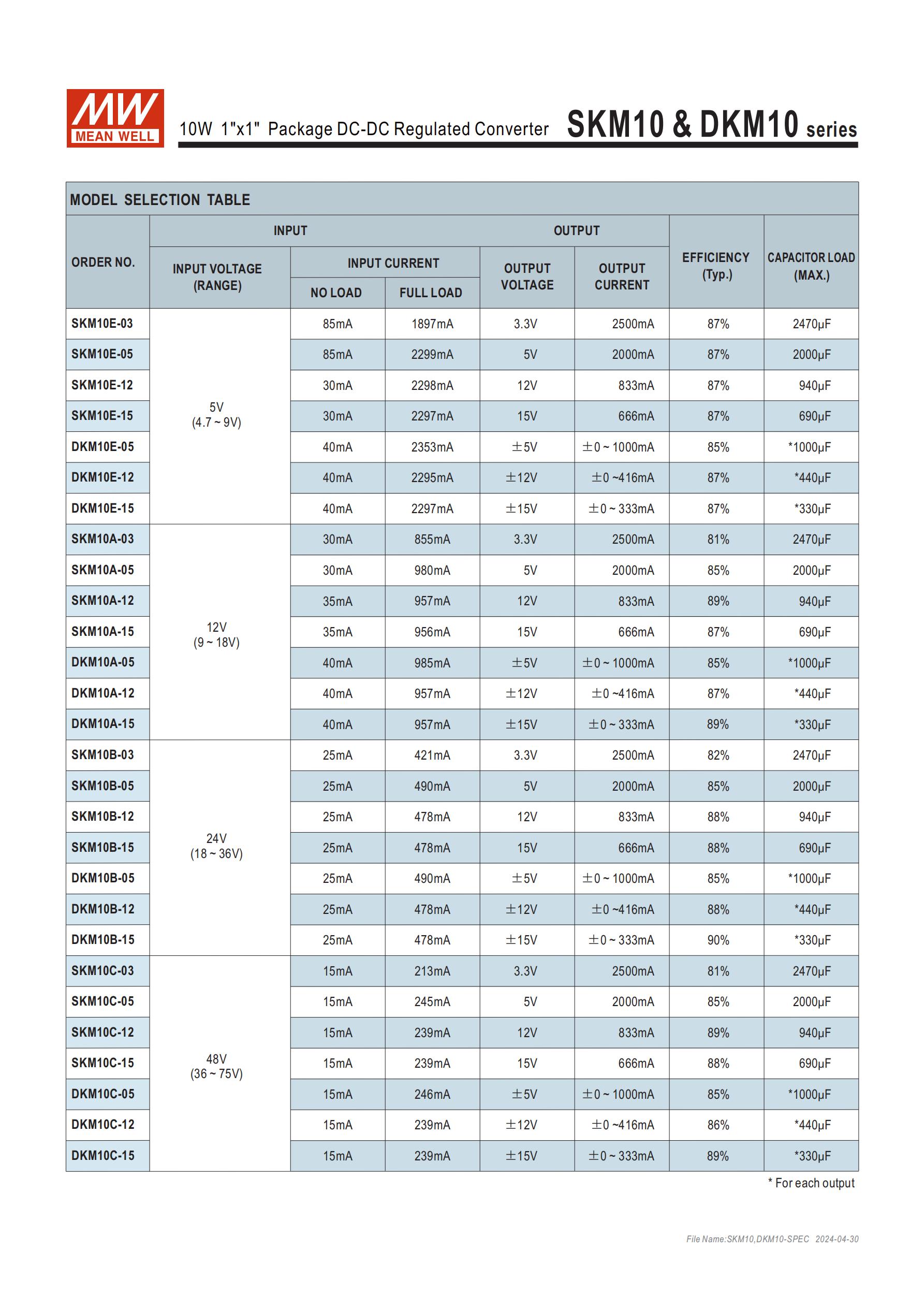

核心機型電參數（節選關鍵，全系列含 24 款）：| 訂單號 | 輸入電壓范圍 | 輸出電壓 | 輸出電流 | 典型效率 | 最大電容負載 ||--------|--------------|----------|----------|----------|--------------|| SKM10E-05 | 4.7~9V | 5V | 2000mA | 87% | 2000μF || DKM10B-15 | 18~36V | ±15V | ±0~333mA | 90% | 330μF || SKM10C-12 | 36~75V | 12V | 833mA | 89% | 940μF |
輸入啟動電壓：5V 輸入款4.2Vdc、12V 輸入款8Vdc、24V 輸入款16Vdc、48V 輸入款32Vdc；空載 / 滿載輸入電流隨型號不同呈梯度變化。
四、輸出電壓微調（僅單組輸出）
微調范圍：±10%，通過在微調引腳與正 / 負輸出端連接外部電阻實現，上調接 - Vo、下調接 + Vo。
計算公式：
上調電阻：
下調電阻：
內部參數：不同輸出電壓的單組機型，內部 R1/R2/R3/Rt/Vr 為固定值，如 5V 輸出款 R1=2.32KΩ、Vr=2.5V；15V 輸出款 R1=8.06KΩ、Vr=2.5V。
五、引腳與機構尺寸
引腳定義（共 6 針，行業標準）：| 引腳編號 | SKM10（單組輸出） | DKM10（雙組輸出） | 共通功能 ||----------|------------------|------------------|----------|| 1 | +Vin | +Vin | 輸入正 || 2 | -Vin | -Vin | 輸入負 || 3 | +Vout | +Vout | 輸出正 || 4 | Trim（微調） | Common（公共端） | 功能腳 || 5 | -Vout | -Vout | 輸出負 || 6 | R.C. | R.C. | 外圍電路 |
尺寸規范：所有尺寸單位為 mm（inch），常規尺寸誤差x.x±0.5mm（x.xx±0.02"），Pin 腳誤差1±0.1mm（0.04"±0.004"）。
六、應用與包裝安裝
應用領域：電信 / 數據通信系統、無線網絡、工業控制設施、儀器、分析儀、探測器、數據開關等。
包裝規格：12 顆 / 套管，600 顆 / 50 套管 / 外箱，外箱尺寸 L390.9×W284.8×H175.7mm，單套管重 255.6g，整箱重 14.78Kg。
安裝手冊：可通過明緯官網鏈接http://www.meanwell.com/manual.html查閱。

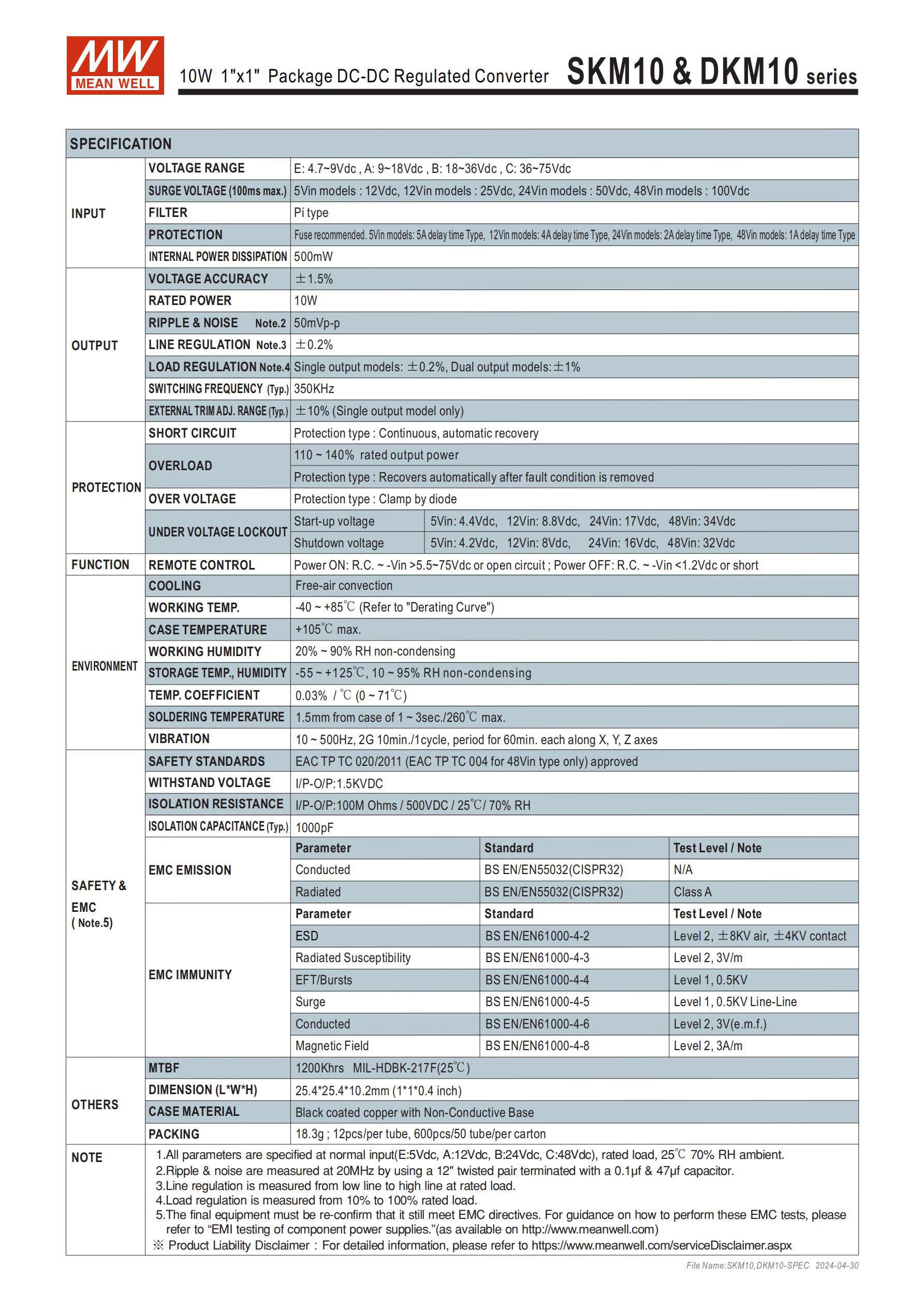

七、其他電氣與環境規格
輸入保護需搭配1A 慢熔型Pi type 保險絲；
輸出紋波50mVp-p；
溫度系數0.03%/℃（0~71℃）；
振動測試：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
壽命：25℃下達1200Khrs（參考 MIL-HDBK-217F 標準）；
電容負載測試：在 20MHZ 帶寬下量測。
關鍵問題
問題 1（產品選型）：SKM10 和 DKM10 的核心區別是什么，如何根據需求選擇？
答案：核心區別在于輸出類型，SKM10 為單組輸出，支持 3.3/5/12/15V 單路輸出，且可實現 ±10% 輸出電壓微調；DKM10 為雙組輸出，僅支持 ±5/±12/±15V 雙路輸出，無電壓微調功能。選型時，若需單路供電且對電壓有微調需求，選 SKM10；若需正負壓雙路供電（如工業儀器、探測器），選 DKM10，再根據輸入電壓范圍（4 檔）匹配對應字母后綴（E/A/B/C）。
問題 2（使用操作）：?jiǎn)谓M輸出的 SKM10 系列如何實現輸出電壓的 ±10% 微調，核心計算依據是什么？
答案：僅單組輸出機型支持 ±10% 電壓微調，上調電壓需在微調引腳（Pin4）與 - Vo（Pin5）之間連接外部上調電阻（Rtrim-up），下調電壓需在微調引腳（Pin4）與 + Vo（Pin3）之間連接外部下調電阻（Rtrim-down）；核心計算依據是產品內部固定參數（不同輸出電壓對應不同的 R1/R2/R3/Rt/Vr，如 5V 輸出款 Vr=2.5V、Rt=8.2KΩ），并代入官方指定的上調 / 下調電阻計算公式，結合標稱輸出電壓和目標輸出電壓計算外部電阻值。
問題 3（性能與可靠性）：SKM10&DKM10 系列在保護功能和環境適應性上有哪些設計，保障了產品的高可靠性？
答案：1. 保護功能：配備連續短路、過負載、過電壓、欠壓輸入四重保護，且所有保護均為故障移除后自動恢復模式，過負載保護閾值為 110~140% 額定功率，無需人工復位；2. 環境適應性：工作溫度覆蓋 **-40~+85℃**，儲存溫度達 - 55~+125℃，可適應工業、戶外等惡劣溫度環境；3. 物理與電氣防護：1.5KVDC 輸入輸出隔離，通過 EAC 安全認證和 BS EN/EN55032 輻射 A 級 EMC 標準，無需額外組件即可滿足電磁兼容要求；4. 壽命與測試：25℃下壽命達 1200Khrs，通過振動、溫度循環等嚴苛測試，且無需最小負載即可工作，避免輕載工況下的故障問題。
