明緯 SI06W8/DI06W8 系列是6W功率、1"x1" DIP 封裝的 DC-DC 穩壓轉換器，具備9~75V 8:1 超寬輸入范圍、3KVDC 輸入輸出隔離，單 / 雙組輸出覆蓋3.3V 至 ±15V等電壓規格，工作溫度為 **-40~+90℃，效率最高達86%**，擁有短路、過載等多重保護且無需最小負載，符合 BS EN/EN55032 輻射 A 級標準，適配電信通信、工業控制等場景，提供 3 年保固，還可選配遠程開 / 關控制功能。

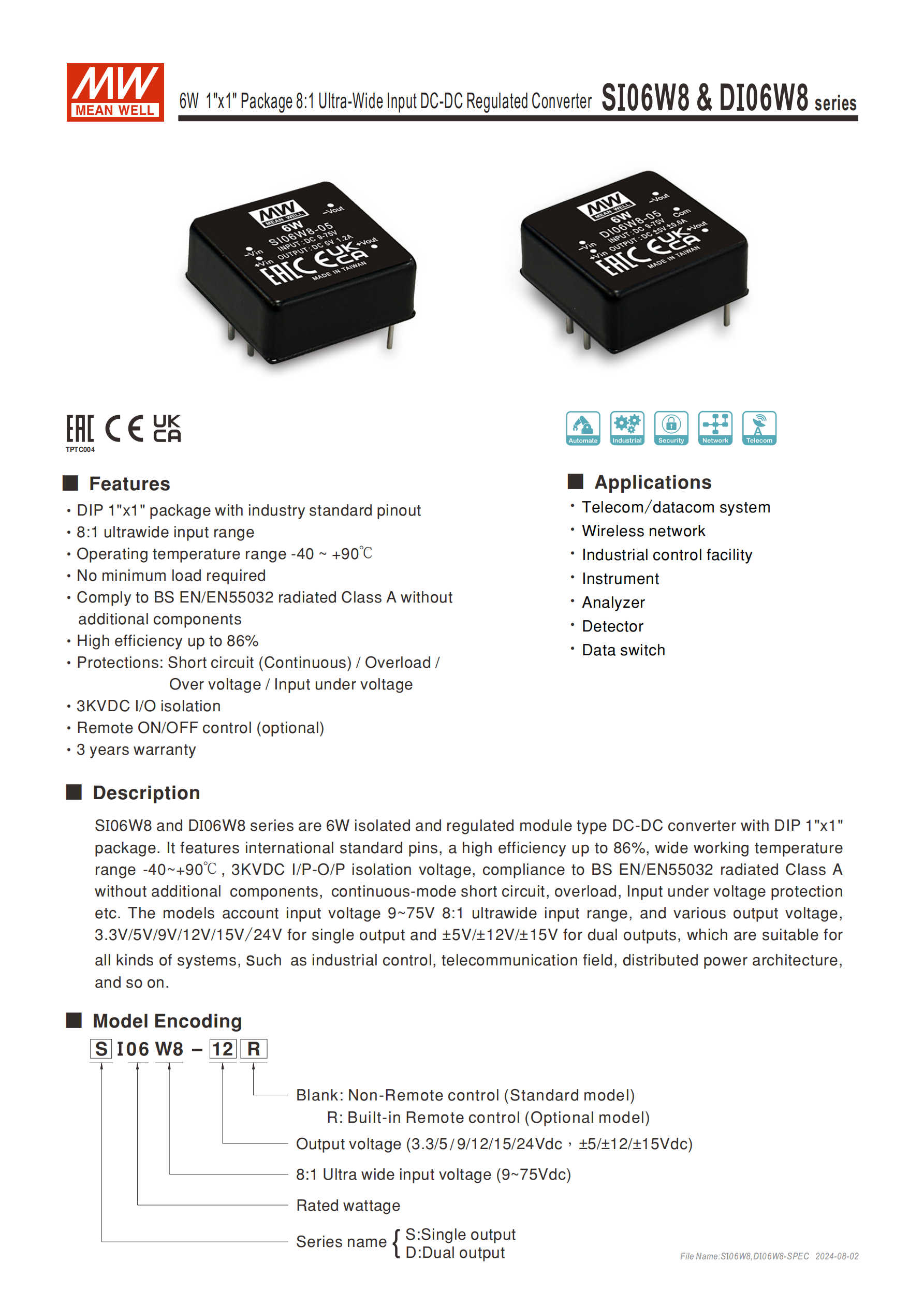

SI06W8（單組輸出）和 DI06W8（雙組輸出）是明緯推出的6W功率等級 DC-DC 穩壓轉換器，采用1"x1" DIP 封裝并配備行業標準引腳，為隔離型模塊電源，主打9~75V 8:1 超寬輸入范圍，適用于分布式電源架構、工業控制、通信等多領域，提供3 年保固。
二、核心關鍵特性
電氣性能：效率最高達86%（SI06W8-15 型號），支持輸出微調，無需最小負載即可穩定工作；具備3KVDC輸入 / 輸出隔離電壓，輸入電壓常規適配 12V、24V、36V、48V、72V。
工作環境：寬溫度工作范圍 **-40 ~ +90℃**，適配工業級惡劣環境。
電磁兼容：符合BS EN/EN55032 輻射 A 級標準，無需額外添加組件即可滿足要求；若需達到 Class B 輻射要求，需搭配指定電磁兼容濾波器部件。
保護功能：內置完善的保護機制，包括連續短路保護、過負載保護、過電壓保護、輸入欠壓保護。
可選功能：可選購遠程開 / 關控制功能，標準型無此功能，選購型引腳 3 為遙控控制端。

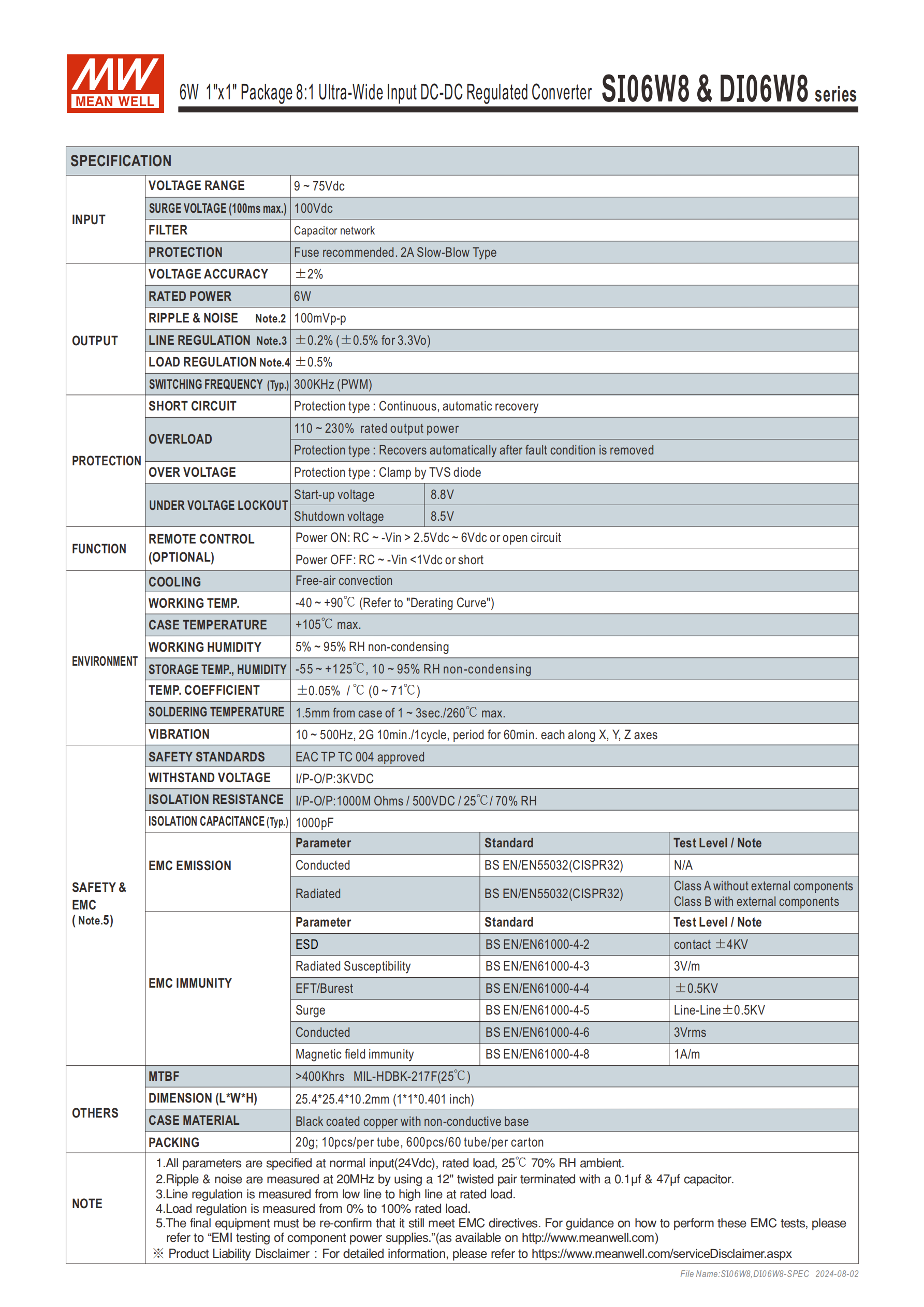

三、詳細電氣規格

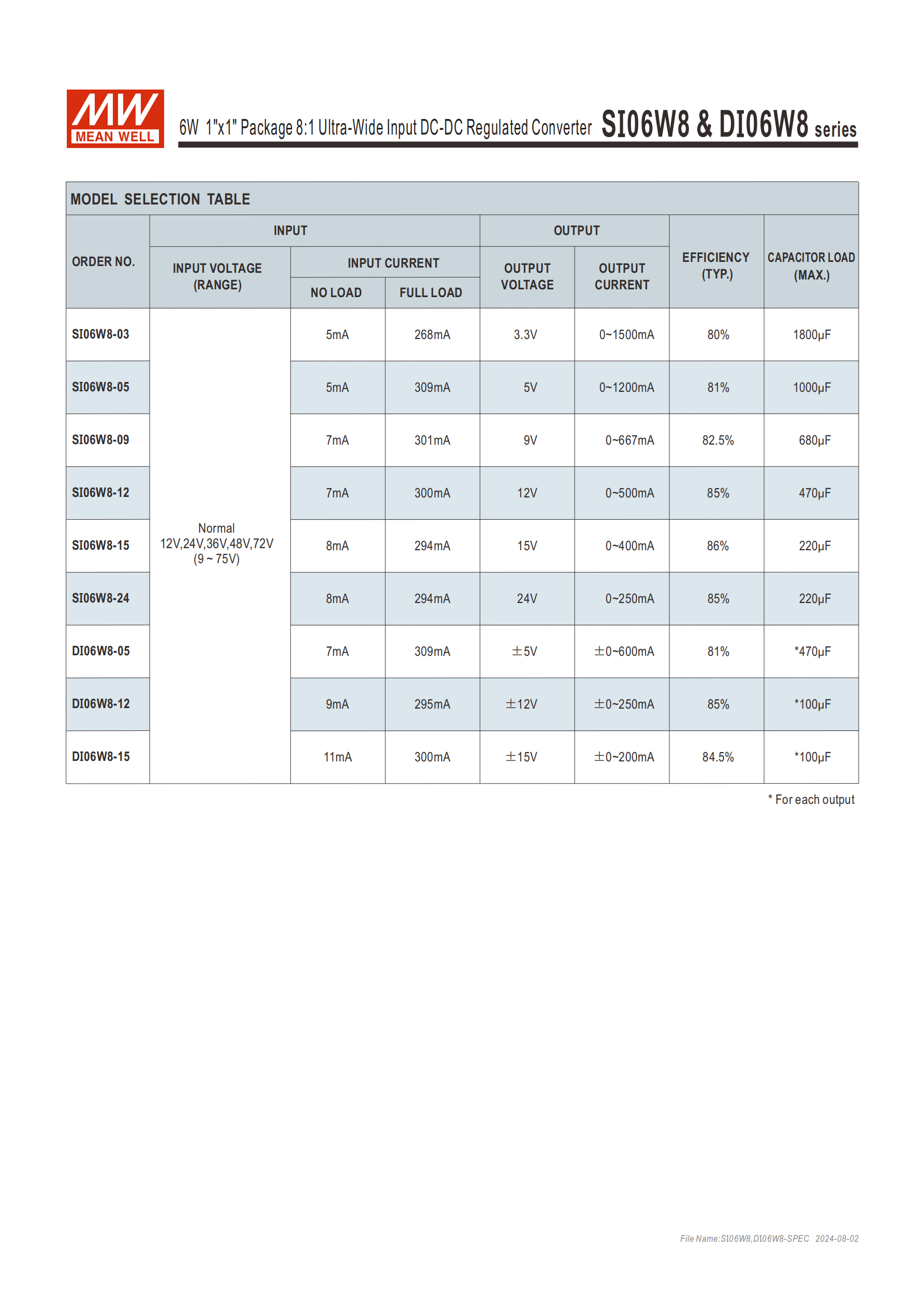

該系列單 / 雙組輸出對應不同電壓、電流、效率及電容負載要求，核心參數如下表：
| 型號 | 輸入電壓范圍 | 空載輸入電流 | 滿載輸入電流 | 輸出電壓 | 輸出電流 | 典型效率 | 電容負載 |
|---|---|---|---|---|---|---|---|
| SI06W8-03 | 9~75Vdc | 5mA | 268mA | 3.3V | 0~1500mA | 80% | 1800μF |
| SI06W8-05 | 9~75Vdc | 5mA | 309mA | 5V | 0~1200mA | 81% | 1000μF |
| SI06W8-09 | 9~75Vdc | 7mA | 301mA | 9V | 0~667mA | 82.5% | 680μF |
| SI06W8-12 | 9~75Vdc | 7mA | 300mA | 12V | 0~500mA | 85% | 470μF |
| SI06W8-15 | 9~75Vdc | 8mA | 294mA | 15V | 0~400mA | 86% | 220μF |
| SI06W8-24 | 9~75Vdc | 8mA | 294mA | 24V | 0~250mA | 85% | 220μF |
| DI06W8-05 | 9~75Vdc | 7mA | 309mA | ±5V | ±0~600mA | 81% | 470μF（每路） |
| DI06W8-12 | 9~75Vdc | 9mA | 295mA | ±12V | ±0~250mA | 85% | 100μF（每路） |
| DI06W8-15 | 9~75Vdc | 11mA | 300mA | ±15V | ±0~200mA | 84.5% | 100μF（每路） |
四、物理與引腳信息
尺寸誤差：所有尺寸單位為 mm，常規尺寸誤差 **±0.5mm（0.019inch），引腳誤差1±0.1mm (0.04"±0.004")，引腳柵格間距2.54mm**。
引腳定義：共 6 引腳，SI06W8（單組）與 DI06W8（雙組）引腳定義基本一致；1 腳 + Vin、2 腳 - Vin、3 腳標準型為空腳 / 選購型為遙控控制、4 腳 - Vout、5 腳單組為空腳 / 雙組為公共端、6 腳 + Vout。
五、配套與包裝信息
EMC 參考線路：需滿足 BS EN/EN55032 Class B 輻射要求時，需搭配組件：C1=2.2μF 100V、C2=2.2μF 100V、C3=152pF 5KV、C4=152pF 5KV、L1=10μH 共模扼流圈。
包裝規格：采用套管標準包裝，每管最小采購量8 管，每管毛重243g；外箱尺寸L620×W230×H230mm，每箱最大裝箱數600 管，每箱毛重15.38Kg，管塞尺寸 13×7.75mm、套管長度 290mm。
資料查閱：產品安裝手冊可訪問明緯官網http://www.meanwell.com/manual.html查閱。
六、應用場景
該系列轉換器適配多種工業及通信場景，包括電信 / 數據通信系統、無線網絡、工業控制設施、數據開關，以及儀器、分析儀、探測器等精密設備。
關鍵問題
問題 1（產品規格側重）：SI06W8/DI06W8 系列的輸入輸出核心規格有哪些，效率最高的型號是哪一個？
答案：輸入為 9~75Vdc 8:1 超寬范圍，常規適配 12/24/36/48/72V；單組輸出覆蓋 3.3/5/9/12/15/24V，雙組輸出為 ±5/±12/±15V，對應不同輸出電流；效率最高的型號是 SI06W8-15，典型效率達 86%。
問題 2（應用與適配側重）：SI06W8/DI06W8 系列可適配哪些場景，若需滿足 EN55032 Class B 輻射要求需做何處理？
答案：可適配電信 / 數據通信系統、無線網絡、工業控制設施、儀器 / 分析儀 / 探測器、數據開關等場景；該系列默認符合 EN55032 輻射 A 級，無需額外組件，若需達到 Class B 要求，需搭配指定 EMC 濾波組件（2.2μF 100V 電容 2 個、152pF 5KV 電容 2 個、10μH 共模扼流圈 1 個）。
問題 3（使用與設計側重）：SI06W8/DI06W8 系列在物理設計和保護功能上有哪些關鍵設計，保障了工業場景的適用性？
答案：物理設計上，采用 1"x1" DIP 封裝 + 行業標準引腳，寬溫工作范圍 - 40~+90℃，引腳及尺寸有精準誤差控制，適配工業設備安裝；保護功能上，內置連續短路、過載、過電壓、輸入欠壓多重保護，且無需最小負載即可穩定工作，3KVDC 輸入輸出隔離也提升了工業場景的使用安全性，同時可選遠程開 / 關控制適配工業控制的遠程操作需求。
