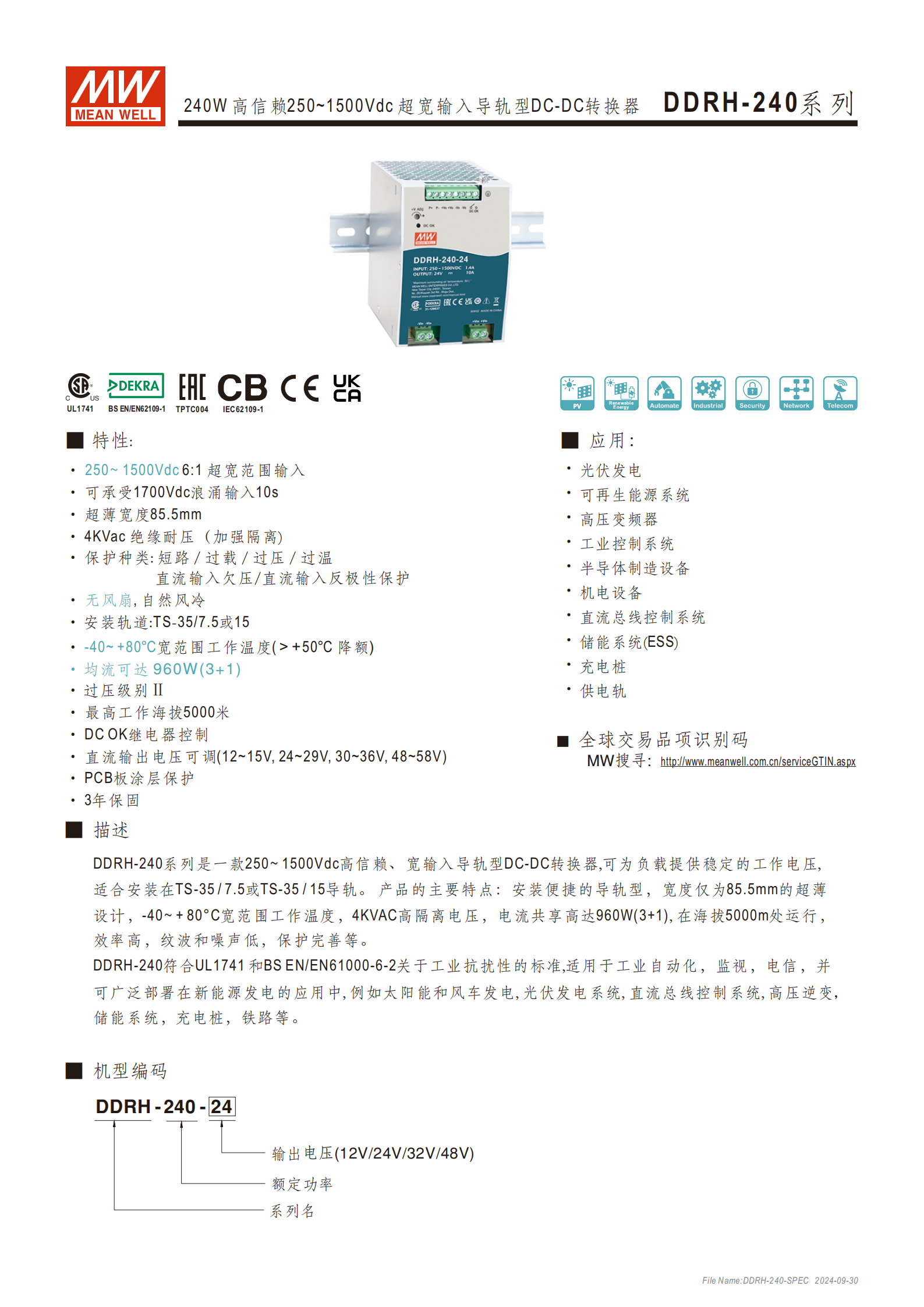

DDRH-240 系列是明緯推出的240W超寬輸入導軌型 DC-DC 轉換器，輸入電壓覆蓋250~1500Vdc且可承受1700Vdc浪涌輸入 10s，擁有85.5mm超薄寬度，支持 TS-35/7.5/15 導軌安裝，工作溫度為 **-40~+80℃、最高工作海拔5000 米 **，具備4KVac加強隔離耐壓，輸出有 12/24/32/48V 四種規格且電壓可調，支持3+1均流至960W，配備短路、過載等完善的保護功能，自然風冷無風扇設計，通過 UL1741 等多項認證，適用于光伏發電、儲能系統、充電樁等新能源及工業控制領域，提供3 年保固。
一、產品核心定位
DDRH-240 系列是明緯研發的240W 高信賴超寬輸入導軌型 DC-DC 轉換器，主打250~1500Vdc超寬直流輸入，為工業、新能源領域負載提供穩定輸出電壓，采用導軌式安裝設計，適配工業自動化、新能源發電等多場景應用，通過多項國際安全與電磁兼容認證，提供3 年保固。
二、核心產品特性
輸入輸出特性：輸入電壓范圍250~1500Vdc（6:1 超寬比），可承受1700Vdc浪涌輸入10s；輸出分 4 種規格，電壓支持可調，且支持3+1 臺并聯均流，總功率可達960W。
物理與安裝設計：超薄寬度僅85.5mm，自然風冷無風扇設計；適配TS-35/7.5 或 TS-35/15導軌安裝，機身尺寸85.5125.2129.2mm（WHD），單臺重量0.96Kg。
絕緣與防護：具備4KVac 加強隔離絕緣耐壓，I/P-FG 為 3.75KVAC、O/P-FG 為 2KVAC；PCB 板做涂層保護，防護等級滿足工業環境需求。
環境適配能力：工作溫度 **-40~+80℃（高溫需按減額曲線降額），最高工作海拔5000 米 **；過電壓類別為OVCⅡ（2000 米內），海拔超 2000 米時環境溫度按3.5℃/1000m比例下降；耐振動符合 IEC60068-2-6，10~500Hz 2G 振動條件下 X/Y/Z 各可耐受 60 分鐘。
三、關鍵電氣規格

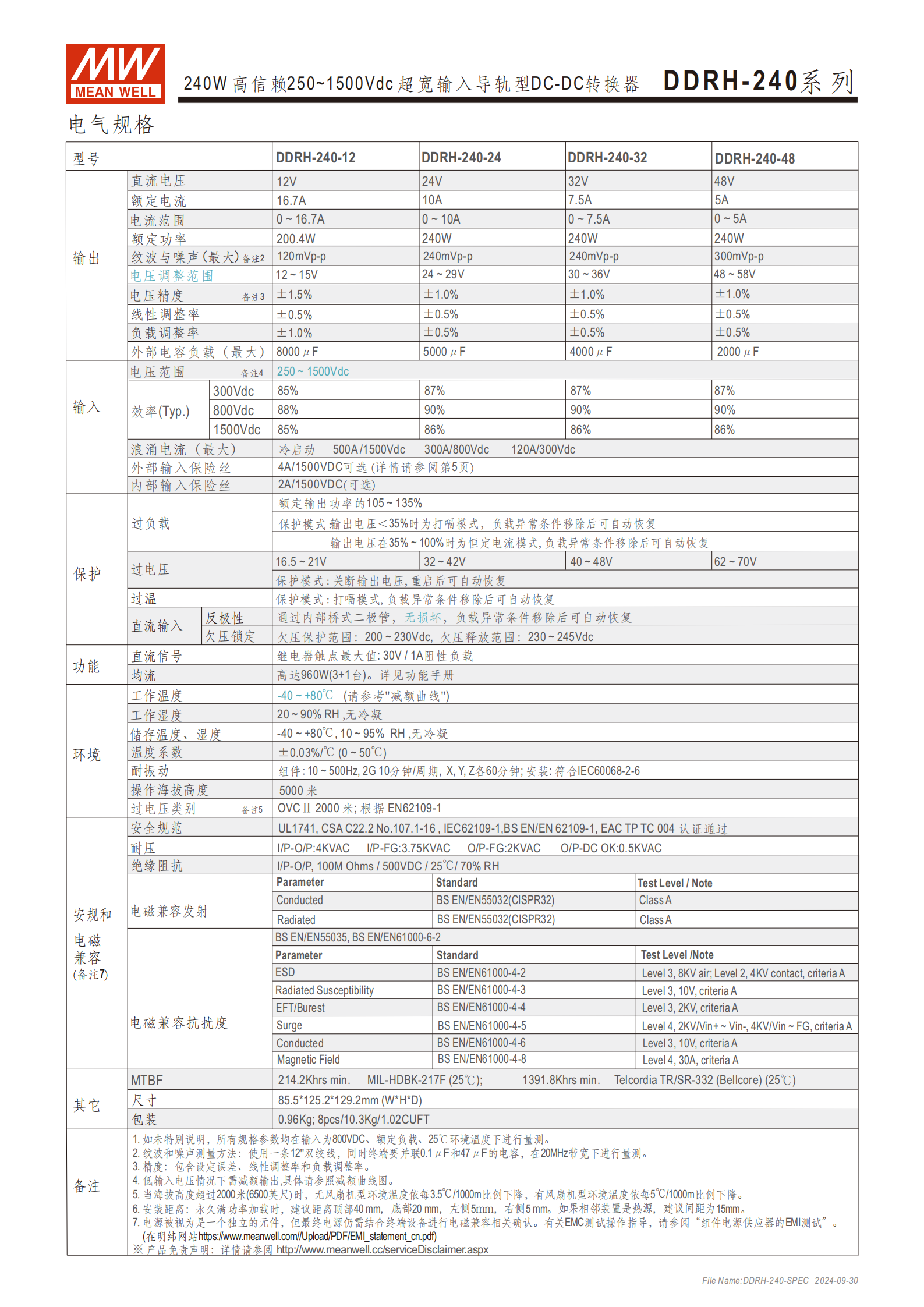

各型號核心電氣參數如下表，測試基準為800VDC 輸入、額定負載、25℃環境：
| 型號 | DDRH-240-12 | DDRH-240-24 | DDRH-240-32 | DDRH-240-48 |
|---|---|---|---|---|
| 額定輸出電壓 | 12V | 24V | 32V | 48V |
| 額定輸出電流 | 16.7A | 10A | 7.5A | 5A |
| 額定輸出功率 | 200.4W | 240W | 240W | 240W |
| 電壓調整范圍 | 12~15V | 24~29V | 30~36V | 48~58V |
| 電壓精度 | ±1.5% | ±1.0% | ±1.0% | ±1.0% |
| 線性 / 負載調整率 | ±1.0%/±0.5% | ±0.5%/±0.5% | ±0.5%/±0.5% | ±0.5%/±0.5% |
| 紋波與噪聲（最大） | 240mVp-p | 120mVp-p | 240mVp-p | 300mVp-p |
| 外部電容負載（最大） | 2000μF | 8000μF | 5000μF | 4000μF |
| 典型效率 | 85%~90% | 85%~90% | 85%~90% | 85%~90% |
其他電氣參數：
輸入浪涌電流：冷啟動最大500A/1500Vdc、300A/800Vdc、120A/300Vdc；
溫度系數：±0.03%/℃（0~50℃）；
輸入保險絲：內部 2A/1500VDC（可選），外部 4A/1500VDC（可選），指定適配 WalterFuse 品牌 WJ30-4 保險絲 + WJ30-H 保險絲座。
四、完善的保護功能
產品配備全維度保護，不同故障對應不同保護模式，多數故障移除后可自動恢復：
基礎保護：短路、過載、過壓、過溫保護；
直流輸入保護：欠壓鎖定（欠壓保護 200~230Vdc，釋放 230~245Vdc）、反極性保護（通過內部橋式二極管，無損壞且故障移除后自恢復）；
過載保護：105~135% 額定功率觸發，輸出電壓 < 35% 為打嗝模式，35%~100% 為恒定電流模式，故障移除后自恢復；
過壓保護：觸發后關斷輸出，重啟后自恢復；
過溫保護：打嗝模式，故障移除后自恢復。
五、核心功能與操作規范
DC OK 控制繼電器：觸點最大支持30V/1A 阻性負載，觸點吸合對應電源開啟 / DC 正常，斷開對應電源關斷 / DC 故障；
均流并聯功能（最高 960W，3+1 臺）：
最多并聯4 臺，P+、P - 相互并聯，各輸出電壓差需 < 0.2V；
總輸出電流≤單臺額定電流 × 機組數 ×0.9，最小輸出負載 > 總負載的 3%；
并聯時發生過載 / 短路，需重啟設備恢復。
六、安裝與使用要求
安裝間距：永久滿功率加載時，頂部留40mm、底部20mm、左右各5mm，相鄰為熱源時間距增至15mm；
濕度要求：工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）；
配件與接線：端子臺分 TB1/TB2（輸入）、TB3（輸出 / 均流 / 繼電器），外部保險絲需按 4A/1500VDC 規格配置。
七、認證與可靠性
安全認證：通過 UL1741、CSA C22.2 No.107.1-16、IEC62109-1、BS EN/EN62109-1、EAC TP TC 004 等；
電磁兼容：發射符合 BS EN/EN55032 (CISPR32) Class A，抗擾度符合 BS EN/EN55035、EN61000-6-2，ESD、浪涌等均達對應等級且判定為 A 類；
可靠性：MTBF（平均無故障時間）25℃下，Telcordia TR/SR-332 標準為1391.8Khrs（最?。?/span>，MIL-HDBK-217F 標準為214.2Khrs（最?。?/span>。
八、應用領域
覆蓋新能源與工業控制兩大核心領域，具體包括：光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁；高壓變頻器、工業控制系統、半導體制造設備、機電設備；直流總線控制系統、供電軌等。
