DDRH-120-48 120W超寬輸入導軌型 DC-DC 轉換器

 提示：點擊圖片可以放大

DDRH-120 系列是明緯推出的120W超寬輸入導軌型 DC-DC 轉換器，具備250~1500Vdc超寬直流輸入范圍且可承受1700Vdc浪涌輸入 10s，超薄 63mm 寬度設計，支持 TS-35/7.5 或 15 導軌安裝，擁有 **-40~+80℃寬工作溫度、4KVac加強隔離耐壓，最高工作海拔5000 米 **，涵蓋短路、過載等完善的保護功能，輸出電壓分 12V、32V、48V 三款且支持可調，通過 UL1741 等多項權威認證，MTBF 值表現優異，主打光伏發電、儲能系統、充電樁等新能源及工業控制領域應用，提供3 年保固。

DDRH-120 系列是明緯研發的120W 高信賴超寬輸入導軌型 DC-DC 轉換器，主打 250~1500Vdc 超寬直流輸入，專為新能源、工業控制等高壓直流場景設計，提供穩定的直流輸出電壓，具備高隔離、高環境適配、保護完善等特點，支持導軌快速安裝，為3 年保固的工業級產品。

二、核心產品特性

  1. 輸入特性：超寬 6:1 直流輸入范圍250~1500Vdc，可承受1700Vdc浪涌輸入持續10s；

  2. 結構設計：超薄寬度63mm，自然風冷無風扇設計，支持TS-35/7.5 或 TS-35/15導軌安裝；

  3. 絕緣與防護：4KVac加強隔離耐壓，PCB 板涂層保護，過電壓級別 Ⅱ；

  4. 環境適配：寬工作溫度 **-40~+80℃（高溫需按減額曲線降額），最高工作海拔5000 米 **，海拔超 2000 米時環境溫度按3.5℃/1000m比例下降；

  5. 功能拓展：直流輸出電壓支持可調，配備DC OK 控制繼電器，觸點最大支持30V/1A阻性負載。

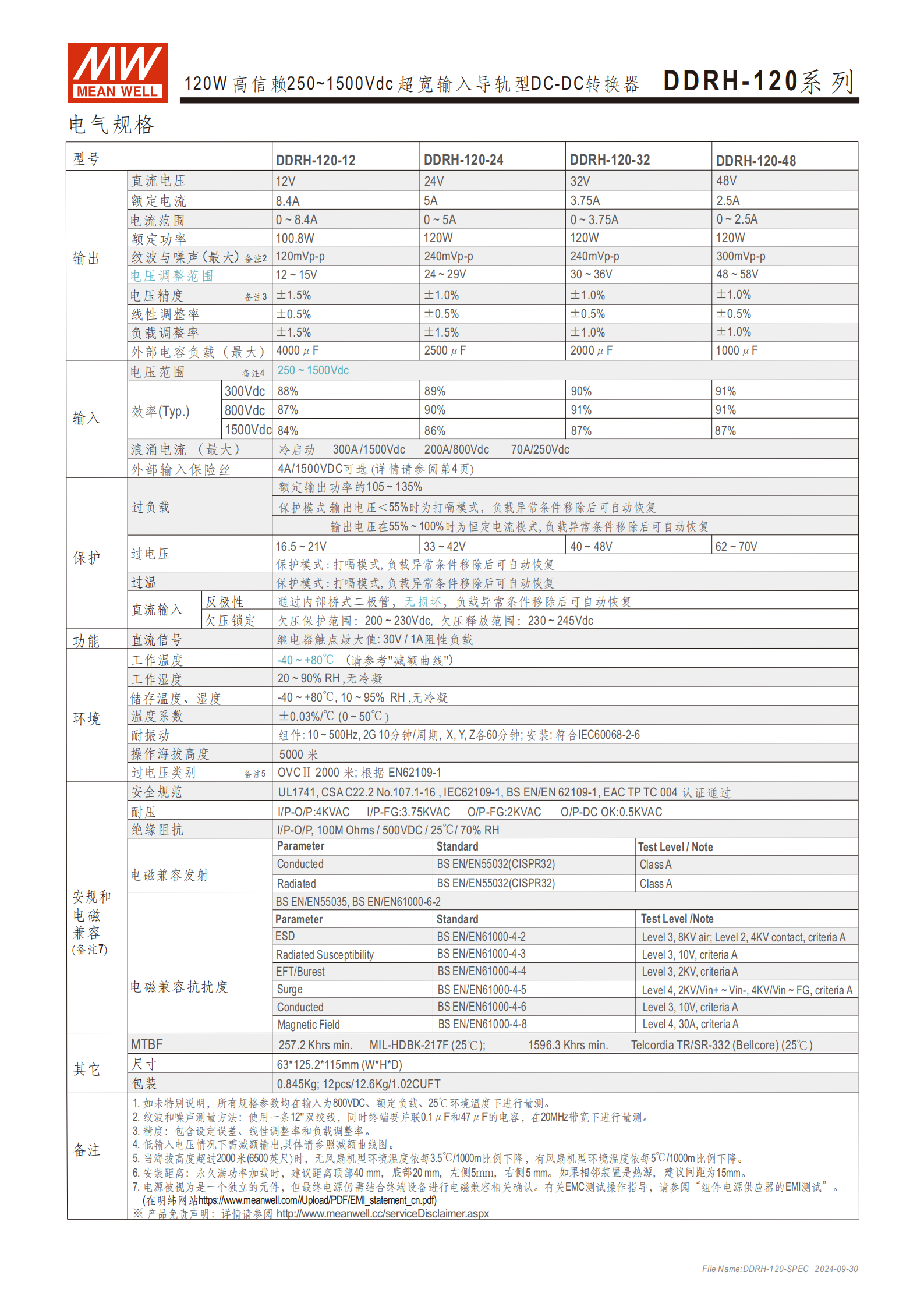

三、電氣規格（核心型號參數）


型號DDRH-120-12DDRH-120-32DDRH-120-48
額定輸出電壓12V32V48V
電壓調整范圍12~15V30~36V48~58V
額定輸出電流8.4A3.75A2.5A
額定輸出功率100.8W120W120W
紋波與噪聲（最大）120mVp-p240mVp-p300mVp-p
電壓精度±1.5%±1.0%±1.0%
負載調整率±1.5%±1.0%±1.0%

四、完善的保護功能

所有保護模式在負載 / 故障異常條件移除后均可自動恢復，具體如下：

  1. 過載保護：輸出電壓 < 55% 為打嗝模式，55%~100% 為恒定電流模式；

  2. 過壓保護：12V 款為 16.5~21V、32V 款為 33~42V、48V 款為 62~70V，打嗝模式；

  3. 過溫保護：打嗝模式；

  4. 直流輸入保護：內置橋式二極管實現反極性保護（無損壞）；欠壓鎖定，欠壓保護范圍 200~230Vdc，釋放范圍 230~245Vdc；

  5. 同時支持短路保護，覆蓋全場景故障防護。

五、環境與物理參數

  1. 環境參數：工作濕度20~90%RH（無冷凝），儲存溫濕度 **-40~+80℃/10~95% RH**（無冷凝）；溫度系數0.03%/℃（0~50℃）；耐振動為 10~500Hz/2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘；

  2. 物理尺寸：63125.2115mm(WHD)，公差 ±1mm；

  3. 包裝重量：單臺重量0.845Kg，12 臺 / 箱，總重 12.6Kg，體積 1.02CUFT；

  4. 安裝間距：永久滿功率加載時，頂部 40mm、底部 20mm、左右側各 5mm，相鄰熱源間距建議15mm。

六、認證與電磁兼容

  1. 安全規范認證：通過UL1741、CSA C22.2 No.107.1-16、IEC62109-1、BS EN/EN62109-1、EAC TP TC004 等權威認證；

  2. 絕緣參數：I/P-O/P：4KVAC，I/P-FG：3.75KVAC，O/P-FG：2KVAC，O/P-DC OK：0.5KVAC；絕緣阻抗≥100MΩ（500VDC/25℃/70%RH）；

  3. 電磁兼容：發射符合 BS EN/EN55032 (CISPR32) Class A；抗擾度涵蓋 ESD（3 級 8KV 空氣 / 2 級 4KV 接觸）、浪涌（4 級 2KV Vin+/Vin-、4KV Vin~FG）等多維度，均達 criteria A 標準。

七、安裝與配件要求

  1. 端子定義：TB1/TB2 為輸入端子（1/2=-Vin、3/4=+Vin）；TB3 為輸出及繼電器端子（1/2=DC OK Relay Contact、3/4=-Vo、5/6=+Vo）；

  2. 外部保險絲：必須搭配4A/1500Vdc保險絲，推薦品牌 WalterFuse，型號 WJ30-4（保險絲）+WJ30-H（保險絲座），明緯編號 WJ30-4_WJ30-H；

  3. 安裝參考：導軌安裝細節可查閱明緯官網用戶手冊（http://www.meanwell.com/manual.html）。

八、關鍵性能與應用

  1. MTBF（平均無故障時間）：25℃下，MIL-HDBK-217F 標準為257.2 Khrs（最小值），Telcordia TR/SR-332 標準為1596.3 Khrs（最小值）；

  2. DC OK 繼電器：電源開啟 / 正常時觸點吸合，關斷 / 故障時斷開，觸點最大負載 30V/1A 阻性；

  3. 核心應用領域：光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁、高壓變頻器、工業控制系統、半導體制造設備、直流總線控制系統、機電設備、供電軌等。

九、測試與備注說明

  1. 未特別說明時，所有規格參數在 **800VDC 輸入、額定負載、25℃** 環境下量測；

  2. 紋波和噪聲通過 12" 雙絞線 + 并聯 0.1μF+47μF 電容，在20MHz帶寬下量測；

  3. 電壓精度包含設定誤差、線性調整率和負載調整率；

  4. 產品為獨立元件，最終設備需結合整機進行電磁兼容確認。

關鍵問題

問題 1：DDRH-120 系列的輸入電壓范圍及浪涌耐受能力如何，適配哪些高壓直流場景？

答案：該系列具備250~1500Vdc的 6:1 超寬直流輸入范圍，可承受1700Vdc浪涌輸入持續 10s，超高的輸入電壓適配性使其主要應用于光伏發電、儲能系統、充電樁、高壓變頻器、直流總線控制系統等高壓直流新能源及工業控制場景。

問題 2：DDRH-120 系列三款核心型號的輸出參數差異及電壓可調范圍分別是什么？

答案：三款型號核心輸出參數差異及可調范圍為：DDRH-120-12 額定輸出 12V/8.4A（100.8W），電壓可調12~15V；DDRH-120-32 額定輸出 32V/3.75A（120W），電壓可調30~36V；DDRH-120-48 額定輸出 48V/2.5A（120W），電壓可調48~58V，且三款型號的紋波噪聲、電壓精度、負載調整率也存在對應梯度差異。

問題 3：DDRH-120 系列在高海拔、高溫環境下的使用限制及安裝間距要求是什么？

答案：①高海拔：最高工作海拔5000 米，海拔超 2000 米時，無風扇的該系列環境溫度需按3.5℃/1000m比例降額；②高溫：工作溫度范圍為 - 40~+80℃，高溫環境下需參照產品減額曲線進行功率降額；③安裝間距：永久滿功率加載時，頂部預留 40mm、底部 20mm、左右側各 5mm，若相鄰設備為熱源，間距需提升至15mm。
