DDRH-60 系列是明緯推出的60W超寬輸入導軌型 DC-DC 轉換器，核心為150~1500Vdc 10:1 超寬直流輸入，超薄寬度57mm，具備4KVac 加強隔離耐壓，工作溫度覆蓋 **-30~+80°C**，最高工作海拔5000 米，全密封灌膠設計且自然風冷無風扇，適配 TS35/7.5 或 TS35/15 安裝軌道，擁有短路、過載等完善的保護功能，直流輸出電壓可 **±20%** 調節，符合 UL1741 等多項標準，MTBF 達1439.7K hrs，提供 3 年保固，廣泛應用于光伏發電、儲能系統、充電樁等新能源及工業控制領域，包含 5V、12V、24V、48V 多款輸出型號，各型號具備不同的電流、效率及紋波噪聲參數。

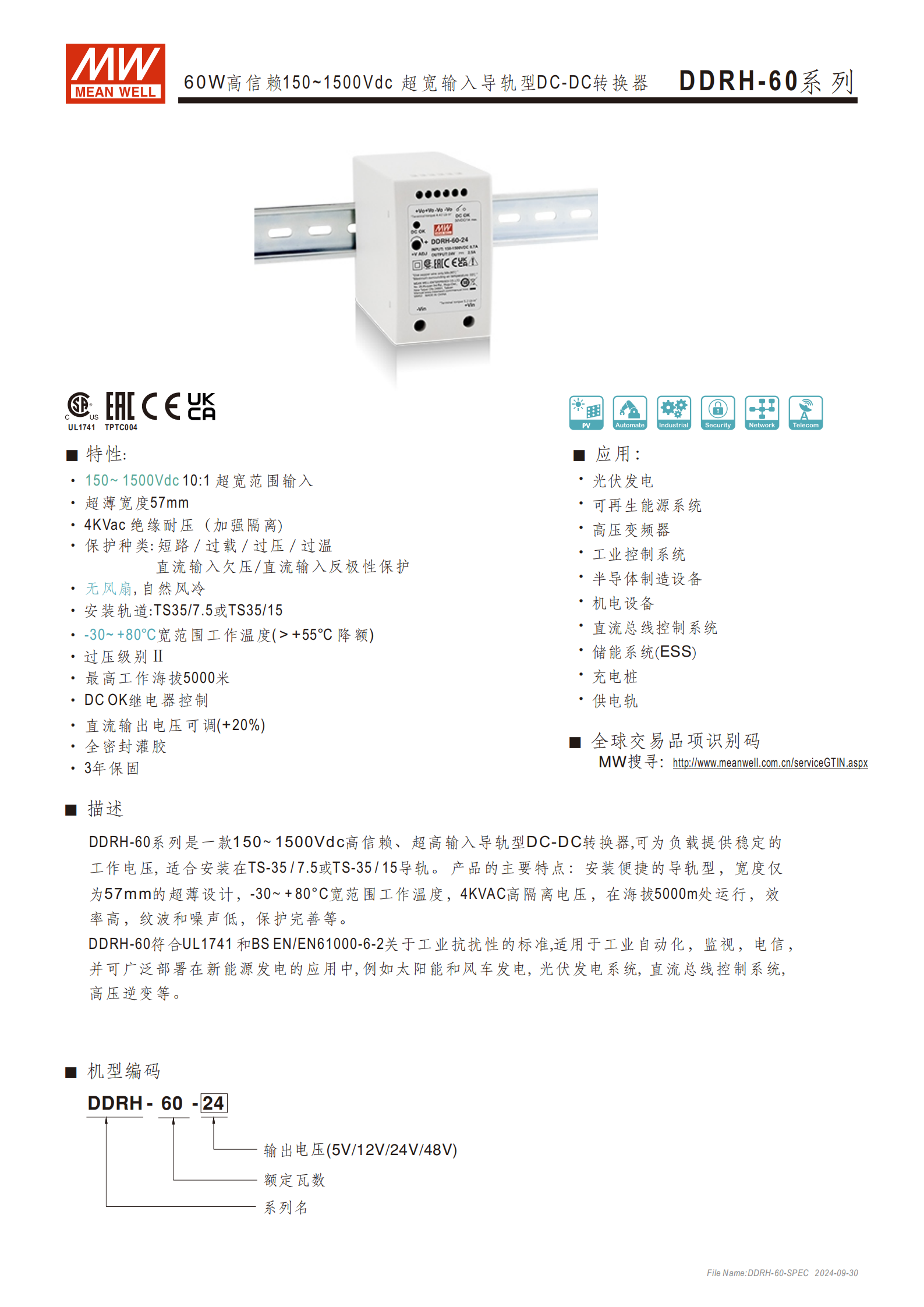

DDRH-60 系列為明緯研發的60W 高信賴超寬輸入導軌型 DC-DC 轉換器，輸入覆蓋 150~1500Vdc 超寬直流范圍，是適配新能源及工業高壓場景的導軌式電源產品，具備高隔離、高可靠性、寬溫寬海拔等特性，提供 3 年保固，為負載提供穩定工作電壓。
二、核心產品特性
輸入輸出：10:1 超寬直流輸入（150~1500Vdc），直流輸出電壓支持 **±20%** 調節，包含 5V、12V、24V、48V 四款輸出型號；
結構設計：超薄寬度57mm，全密封灌膠工藝，自然風冷無風扇設計，適配TS35/7.5 或 TS35/15標準安裝導軌；
隔離與耐壓：4KVac 加強隔離絕緣耐壓，絕緣阻抗達 100M Ohms/500VDC（25℃/70% RH）；
環境適應性：工作溫度 **-30~+80°C**（55℃后需降額），最高工作海拔5000 米，過壓級別 Ⅱ；
完善保護：含短路、過載、過壓、過溫、直流輸入欠壓、直流輸入反極性保護，負載異常移除后可自動恢復，反極性保護通過內部橋式二極管實現無損壞；
附加功能：配備DC OK 控制繼電器，觸點最大支持 30V/1A 阻性負載，電源正常時吸合、故障時斷開。

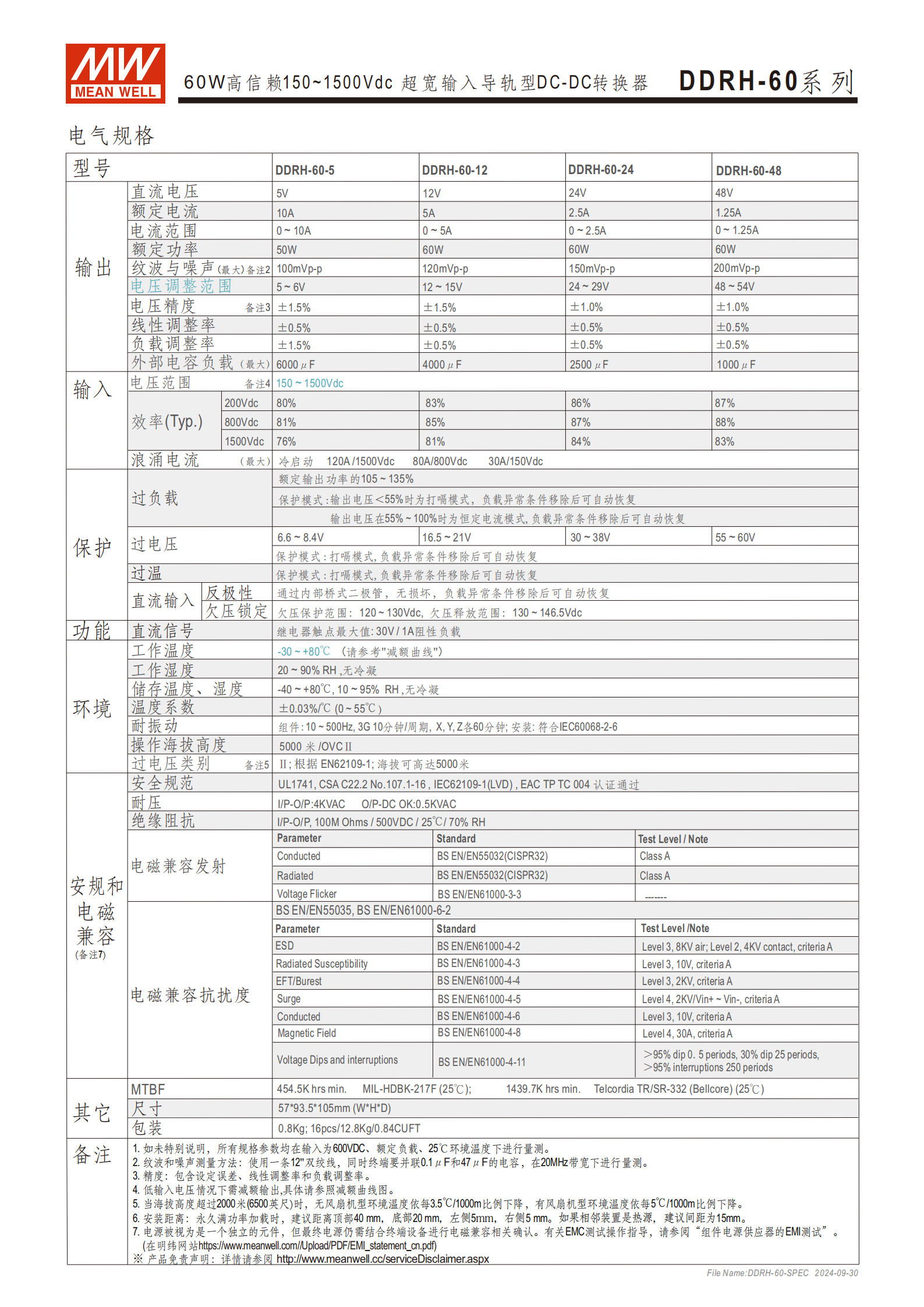

三、關鍵電氣規格
各型號核心電氣參數如下表（測試條件：600VDC 輸入、額定負載、25℃）：
| 型號 | DDRH-60-5 | DDRH-60-12 | DDRH-60-24 | DDRH-60-48 |
|---|---|---|---|---|
| 額定輸出電壓 | 5V | 12V | 24V | 48V |
| 額定輸出電流 | 10A | 5A | 2.5A | 1.25A |
| 電流范圍 | 0~10A | 0~5A | 0~2.5A | 0~1.25A |
| 額定功率 | 50W | 60W | 60W | 60W |
| 紋波與噪聲（最大） | 100mVp-p | 100mVp-p | 150mVp-p | 150mVp-p |
| 電壓精度 | ±1.5% | ±1.0% | ±1.0% | ±1.0% |
| 負載調整率 | ±1.5% | ±0.5% | ±0.5% | ±0.5% |
| 典型效率（800Vdc 輸入） | 81% | 85% | 87% | 88% |
| 外部電容負載（最大） | 6000μF | 4000μF | 1000μF | 1000μF |
其他電氣參數：
線性調整率 ±0.5%~±1.5%；
浪涌電流最大120A/1500Vdc（冷啟動）；
過壓保護閾值：6.6~8.4V（5V 型）、55~60V（48V 型）等，過載保護為額定輸出功率的 105~135%。
四、認證與電磁兼容
安全認證：符合UL1741、CSA C22.2 No.107.1-16、IEC62109-1（LVD）、EAC TPTC004 等標準；
EMC 發射：傳導 / 輻射均符合 BS EN/EN55032（CISPR32）Class A，電壓閃爍符合 EN61000-3-3；
EMC 抗擾度：均滿足 BS EN/EN61000 系列標準，如 ESD（8KV 空氣 / 4KV 接觸，Level3/2）、電快速瞬變（2KV，Level3）、浪涌（2KV，Level4）等，測試判定均為標準 A。
五、環境與可靠性參數
環境參數：工作濕度 20~90% RH（無冷凝），儲存溫濕度 **-40~+80°C**/10~95% RH（無冷凝）；
耐振動：組件級 10~500Hz/3G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘，安裝符合 IEC60068-2-6；
可靠性：MTBF（平均無故障時間）達1439.7K hrs（最小值，25℃，符合 Telcordia TR/SR-332 標準）。
六、機構尺寸與配件
產品尺寸：5793.5105mm（WHD），公差 ±1mm；
外部保險絲：需選配4A/1500Vdc規格，推薦 WalterFuse 品牌，型號 WJ30-4（保險絲）+WJ30-H（保險絲座）；
包裝規格：單臺 0.8Kg，16 臺 / 箱（12.8Kg/0.84CUFT）。
七、應用領域
廣泛適用于光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁等新能源領域，以及高壓變頻器、工業控制系統、半導體制造設備、機電設備、直流總線控制系統等工業領域。
八、重要使用備注
低輸入電壓情況下需按減額曲線降額輸出；
海拔超 2000 米時，無風扇機型環境溫度按3.5°C/1000m比例下降；
永久滿功率加載時，需預留安裝距離：頂部 40mm、底部 20mm、左右側各 5mm，相鄰為熱源時間距≥15mm；
紋波和噪聲測量有標準方法：12 英寸雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
產品為獨立元件，最終需結合終端設備完成 EMC 確認。
關鍵問題
問題 1（產品適配性）：DDRH-60 系列的環境適應性核心參數有哪些，高海拔使用時有何特殊要求？
答案：核心環境適應性參數為工作溫度 **-30~+80°C**（55℃后降額）、最高工作海拔5000 米、過壓級別 Ⅱ，工作濕度 20~90% RH（無冷凝）；高海拔使用時，若海拔超過 2000 米，無風扇的該系列機型環境溫度需按3.5°C/1000m的比例下降，同時產品本身支持最高 5000 米海拔運行，符合 EN62109-1 標準。
問題 2（電氣應用）：DDRH-60 系列各輸出型號的核心功率、電流參數及效率表現如何，效率的測試輸入條件是什么？
答案：各型號核心參數：DDRH-60-5（50W/10A，800Vdc 輸入效率 81%）、DDRH-60-12（60W/5A，800Vdc 輸入效率 85%）、DDRH-60-24（60W/2.5A，800Vdc 輸入效率 87%）、DDRH-60-48（60W/1.25A，800Vdc 輸入效率 88%）；效率測試的典型輸入條件為 200Vdc 和 800Vdc 直流輸入，所有電氣參數默認測試條件為 600VDC 輸入、額定負載、25℃環境溫度。
問題 3（安裝與使用）：DDRH-60 系列安裝和滿功率運行的關鍵要求有哪些，需選配的外部配件規格是什么？
答案：安裝方面，適配TS35/7.5 或 TS35/15標準導軌，永久滿功率加載時需預留指定安裝距離（頂部 40mm、底部 20mm、左右側各 5mm，相鄰熱源間距≥15mm）；外部配件需選配4A/1500Vdc規格的保險絲，推薦 WalterFuse 品牌的 WJ30-4 保險絲搭配 WJ30-H 保險絲座；此外，低輸入電壓時需按減額曲線降額輸出，反極性輸入可通過內部二極管實現無損壞保護，負載異常移除后保護功能可自動恢復
