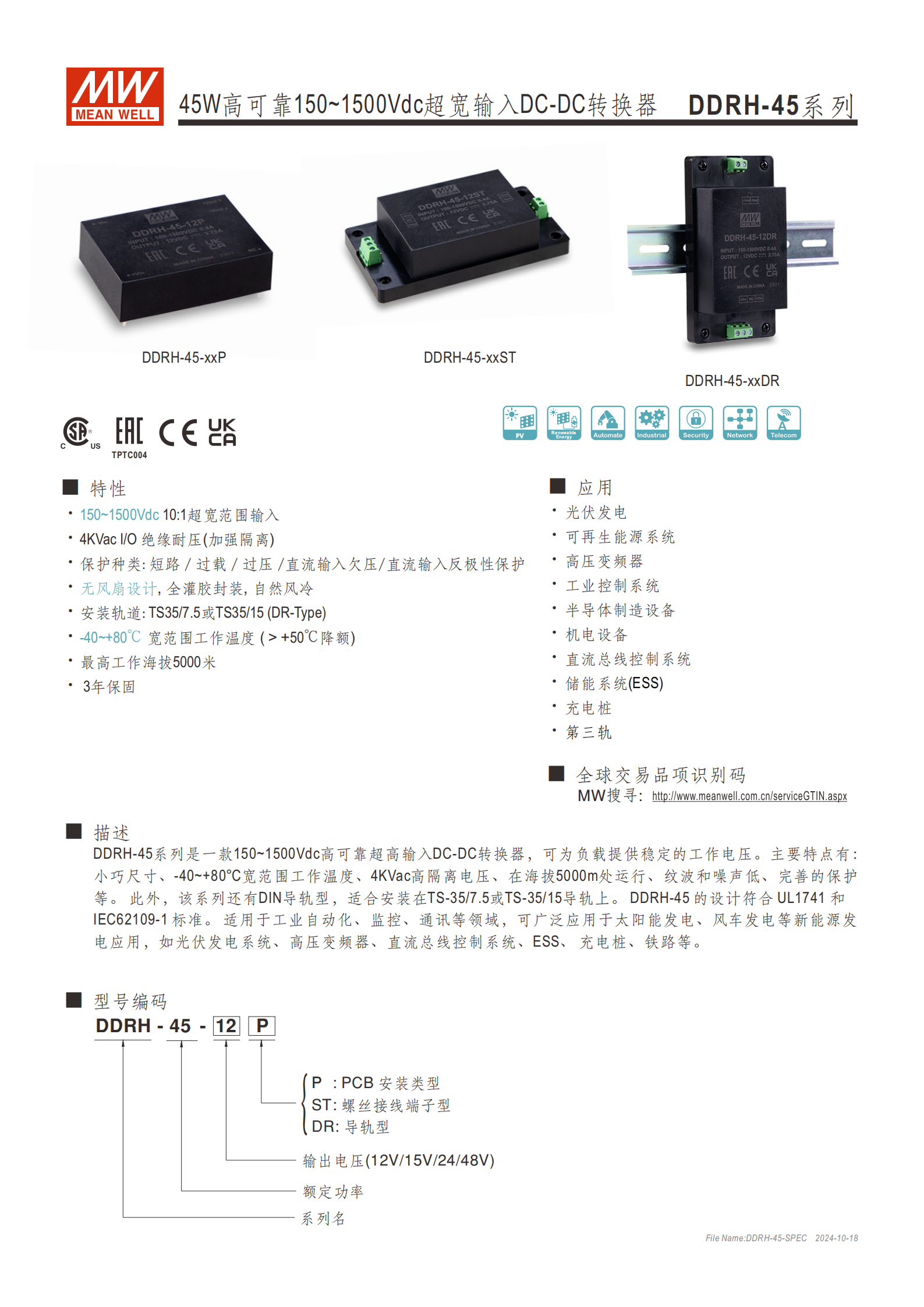

DDRH-45 系列是明緯推出的45W高可靠 DC-DC 轉換器，具備150~1500Vdc 10:1 超寬輸入范圍、4KVac I/O 絕緣耐壓，支持 - 40~+80℃寬溫工作、最高 5000 米海拔運行，擁有短路 / 過載等完善保護功能，分 P（PCB 安裝）、ST（螺絲接線端子）、DR（DIN 導軌）三種類型，輸出有 12V/15V/24V/48V 四種規格，設計符合 UL1741 和 IEC62109-1 標準，適配光伏發電、儲能、充電樁等新能源及工業領域，提供 3 年保固，MTBF 達 316Khrs（25℃）。
DDRH-45 系列為明緯研發的45W高可靠超高輸入 DC-DC 轉換器，主打150~1500Vdc 10:1 超寬直流輸入范圍，專為高壓直流場景設計，可提供穩定輸出電壓，整體為灌膠全封裝、無風扇自然風冷設計，適配惡劣工業及新能源環境，設計符合UL1741和IEC62109-1國際標準，提供3 年保固。

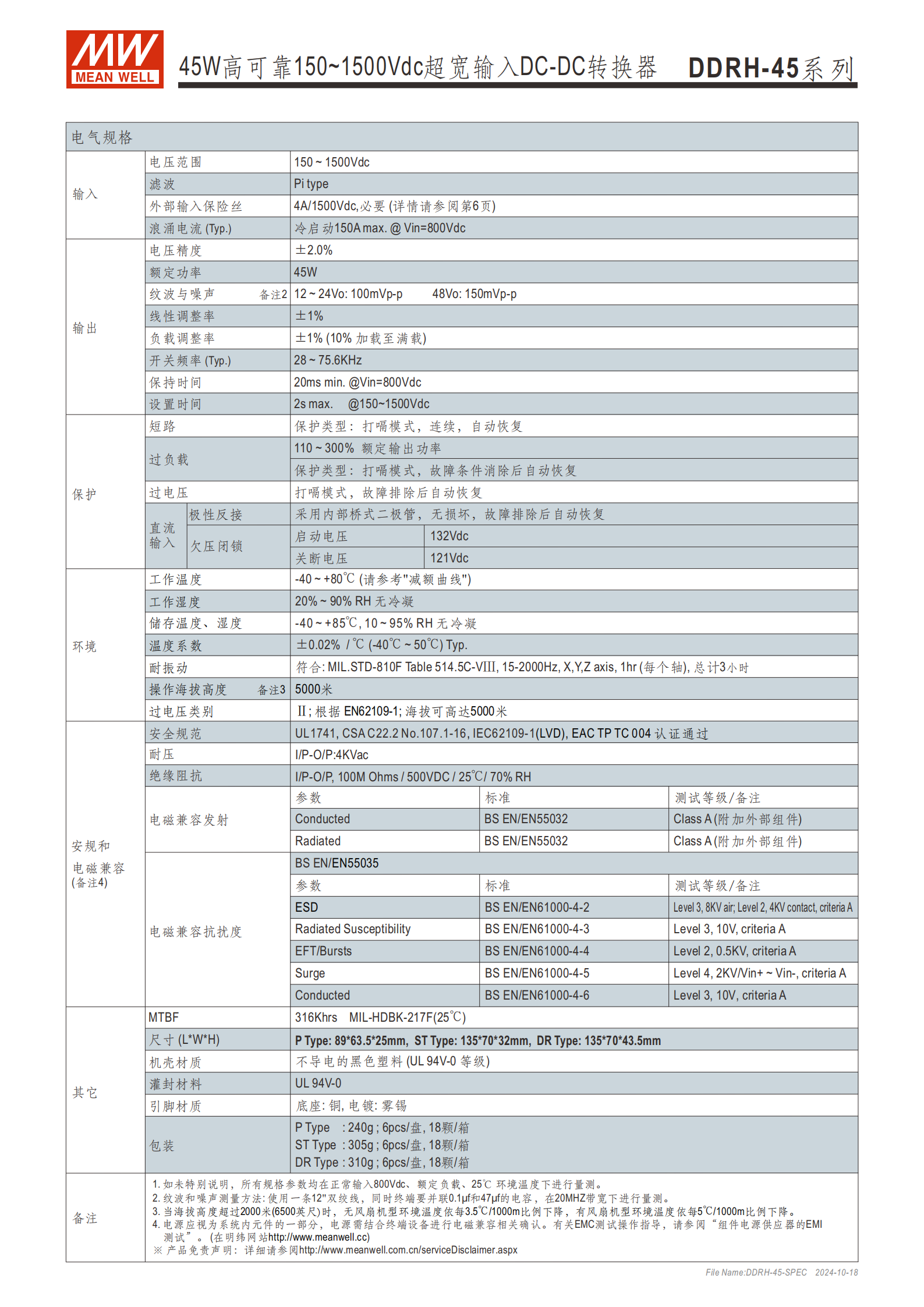

二、核心電氣特性
輸入輸出：標稱輸入 800Vdc（范圍 150~1500Vdc），輸出分 4 種規格，效率 85%~86%，空載電流 0.2mA，滿載輸出紋波噪聲低；
隔離與精度：4KVac I/O 加強絕緣耐壓，線性調整率 **±1%，開關頻率典型值28~75.6KHz**；
可靠性：MTBF 達316Khrs（MIL-HDBK-217F 標準，25℃），溫度系數 ±0.02%/℃（-40℃~50℃）。

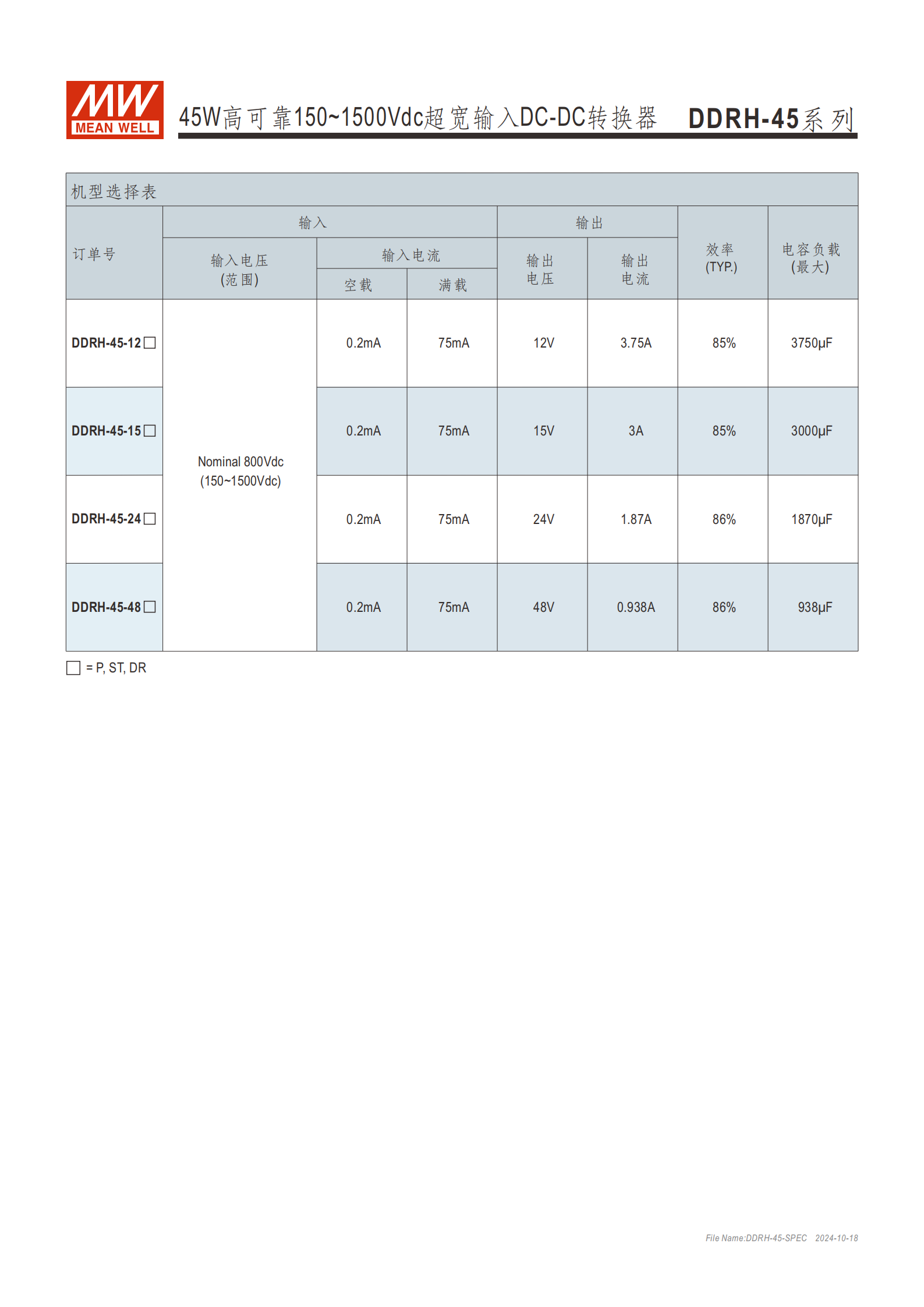

三、輸出規格參數表
| 訂單號 | 輸出電壓 | 輸出電流 | 電容負載 (最大) | 效率 (TYP.) | 空載電流 |
|---|---|---|---|---|---|
| DDRH-45-12 | 12V | 3.75A | 3750μF | 85% | 0.2mA |
| DDRH-45-15 | 15V | 3A | 3000μF | 85% | 0.2mA |
| DDRH-45-24 | 24V | 1.87A | 1870μF | 86% | 0.2mA |
| DDRH-45-48 | 48V | 0.938A | 938μF | 86% | 0.2mA |
| 注：所有型號后綴可加 P/ST/DR，分別對應不同安裝類型 |
四、完善的保護功能
保護類型：短路、過載、過壓、直流輸入欠壓、直流輸入反極性保護；
保護模式：打嗝模式，故障條件消除后自動恢復，無需人工干預。
五、環境適應能力
工作溫度：-40~+80℃，溫度超過 50℃時需降額使用；
最高工作海拔：5000 米，海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000 米降額；
儲存環境：溫度適配寬溫范圍，濕度20%~90%RH（無冷凝）；
過電壓類別：滿足高壓直流場景的過壓防護要求。
六、產品類型與結構尺寸
型號分類及尺寸（單位：mm）：
P 型（PCB 安裝）：8963.525，引腳針徑 1.2±0.1mm；
ST 型（螺絲接線端子）：1357032；
DR 型（DIN 導軌）：1357043.5，適配TS35/7.5 或 TS35/15導軌；
外殼材質：不導電的黑色塑料，符合UL94V-0阻燃等級；
重量：DR 型單顆 310g。
七、引腳定義與接線要求
通用設計：均為 5 引腳設計，核心引腳為 - Vin、+Vin、-Vout、+Vout，1 個 NC 空腳；
接線規格：ST/DR 型配套線材為12~24AWG，端子建議扭矩5kgf-cm（4.4 Lb-in）；
引腳排布：P 型與 ST/DR 型引腳功能對應一致，僅安裝適配性不同。
八、EMC 與外部配件要求
EMC 標準：傳導輻射符合BS EN/EN55032 Class A（需附加外部組件），ESD 有對應測試等級；
EMC 建議電路：需搭配 4A/1500Vdc 保險絲、20mH 共模電感、0.33μF/1500Vdc 電容、1/2W≥800V 電阻；
外部保險絲：規格為4A/1500Vdc，推薦 WalterFuse 品牌 WJ30-4 保險絲 + WJ30-H 保險絲座。
九、包裝規格
通用標準：6pcs / 盤，18 顆 / 箱，采用防靜電塑料盤 + 抗靜電泡沫包裝，外箱尺寸L400xW320xH225mm；
重量參數：
P 型：每盤毛重 1.66Kg，每箱毛重 6Kg；
ST 型：每盤毛重 2Kg，每箱毛重 7Kg；
DR 型：每盤毛重 2.03Kg，每箱毛重 7.1Kg；
采購要求：每盤為最小采購單位。
十、適用應用領域
廣泛應用于光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁等新能源領域，同時適配高壓變頻器、工業控制系統、半導體制造設備、機電設備、直流總線控制系統、鐵路第三軌等工業及軌道交通場景。
關鍵問題
問題 1（產品適配性）：DDRH-45 系列不同安裝類型的核心區別及適配場景是什么？
答案：分 P/ST/DR 三種類型，核心區別在安裝方式、尺寸和接線形式；P 型為 PCB 焊接安裝，尺寸最小（8963.525mm），適配設備內部板載集成；ST 型為螺絲接線端子式，無需焊接，接線便捷，適配工業設備現場接線；DR 型為 DIN 導軌安裝，適配 TS35/7.5/15 工業導軌，適合配電柜、控制柜的模塊化安裝，且三者均適配 12~24AWG 線材（P 型除外），DR/ST 型端子有扭矩要求。
問題 2（工程應用）：DDRH-45 系列在實際工程部署中，需關注哪些環境降額和外部配件要求？
答案：①環境降額：工作溫度超 50℃需降額，海拔超 2000 米時，無風扇機型按 3.5℃/1000 米降額，最高僅支持 5000 米海拔；②外部配件：必須外接 4A/1500Vdc 規格的保險絲（推薦 WalterFuse WJ30-4+WJ30-H）；③EMC 配套：需附加 20mH 共模電感、0.33μF/1500Vdc 電容、1/2W≥800V 電阻，才能滿足 BS EN/EN55032 Class A 的 EMC 標準。
問題 3（性能與可靠性）：DDRH-45 系列的核心可靠性指標和保護能力如何，適配高壓場景的核心優勢是什么？
答案：①可靠性指標：MTBF 達 316Khrs（25℃，MIL-HDBK-217F 標準），3 年官方保固，支持 - 40~+80℃寬溫及 5000 米高海拔；②保護能力：具備短路、過載、過壓、直流輸入欠壓、反極性全維度保護，故障為打嗝模式且可自動恢復；③高壓適配優勢：擁有 150~1500Vdc 10:1 超寬直流輸入范圍，4KVac 高等級 I/O 絕緣耐壓，灌膠全封裝設計，無風扇自然風冷，適配高壓變頻器、光伏、儲能等高壓直流場景的惡劣環境。
