DDRH-30-24 30W高可靠 DC-DC 轉換器

 提示：點擊圖片可以放大

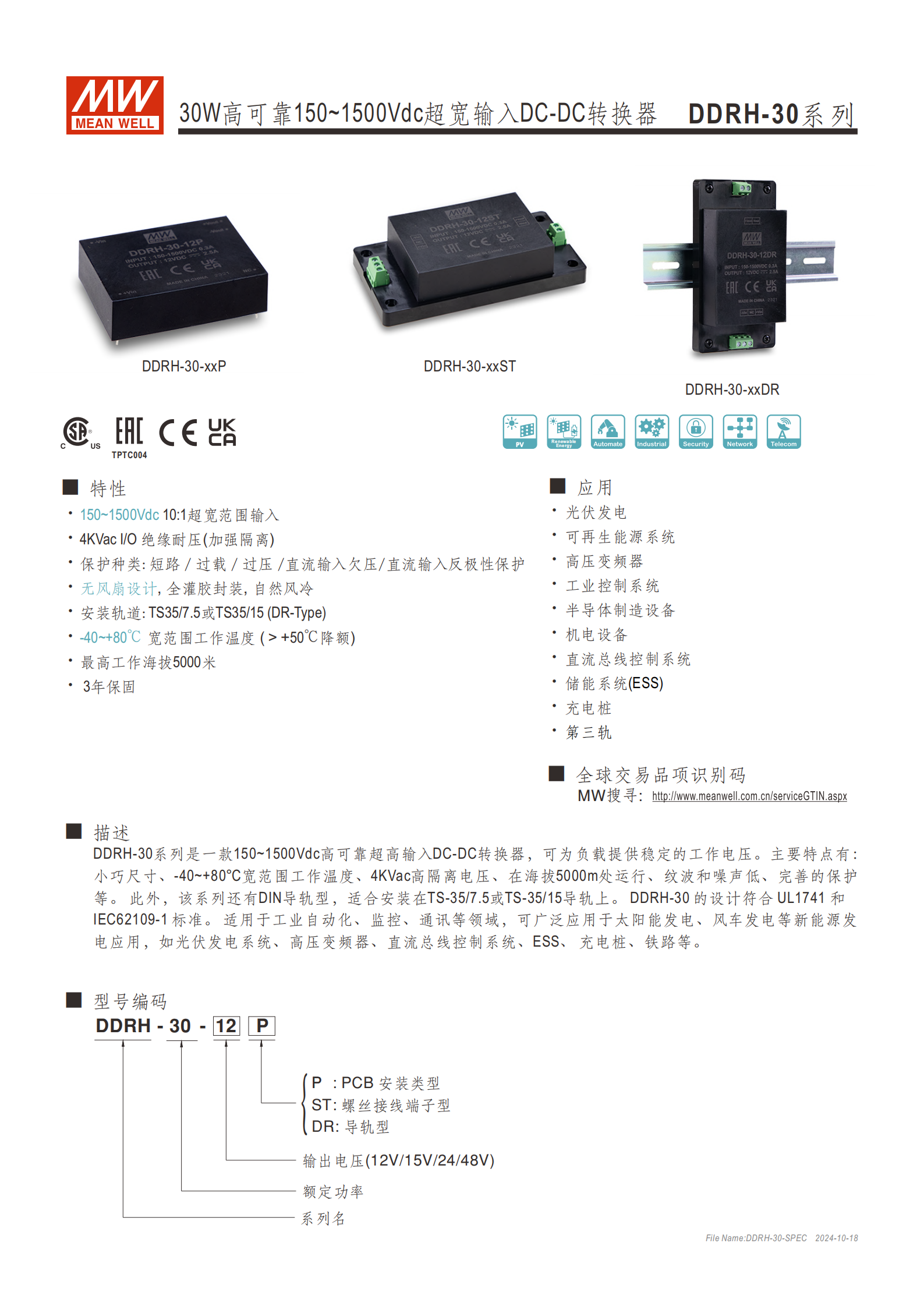

DDRH-30 系列是明緯推出的30W高可靠 DC-DC 轉換器，具備150~1500Vdc超寬輸入范圍、4KVac I/O 絕緣耐壓，擁有短路、過載等完善的保護功能，采用灌膠全封裝無風扇自然風冷設計，工作溫度覆蓋 **-40~+80℃、最高工作海拔5000 米 **，分 P/ST/DR 三種型號（對應 PCB 安裝、螺絲接線端子、DIN 導軌安裝），輸出 12/15/24/48V 四檔電壓，效率最高達91%，符合 UL1741、IEC62109-1 等標準，MTBF 達318Khrs，提供 3 年保固，廣泛應用于光伏發電、儲能、充電樁、工業控制等領域。

DDRH-30 系列為明緯研發的30W 高可靠 150~1500Vdc 超寬輸入 DC-DC 轉換器，主打超高輸入電壓、高隔離、寬溫寬海拔適應性，專為工業、新能源等高壓直流場景設計，提供穩定輸出電壓，符合UL1741和IEC62109-1標準，享有3 年保固，MTBF 達318Khrs（MIL-HDBK-217F/25℃）。

二、核心產品特性

  1. 電氣核心特性：10:1 超寬輸入范圍 150~1500Vdc（標稱 800Vdc），4KVac I/O 加強隔離，額定輸出功率30W；紋波噪聲 12/24V 為100mVp-p、48V 為150mVp-p，開關頻率 Typ.28~75.6KHz。

  2. 完善保護機制：支持短路、過載、過壓、直流輸入欠壓、直流輸入反極性保護；過載 / 過壓為打嗝模式，故障消除后自動恢復；反極性保護采用內部橋式二極管，無損壞風險。

  3. 結構與散熱：灌膠全封裝設計，無風扇自然風冷；分三種安裝型號，DR 型支持TS35/7.5 或 TS35/15 DIN 導軌安裝。

  4. 環境適應性：工作溫度 **-40~+80℃（50℃以上需降額），儲存溫度 - 40~+85℃；工作濕度 20%~90% RH（無冷凝）；最高工作海拔 5000 米，海拔超 2000 米時無風扇機型溫降比例為3.5℃/1000m**；耐振動符合 MIL.STD-810F，15-2000Hz X/Y/Z 軸各 1 小時。

三、輸出參數與機型規格

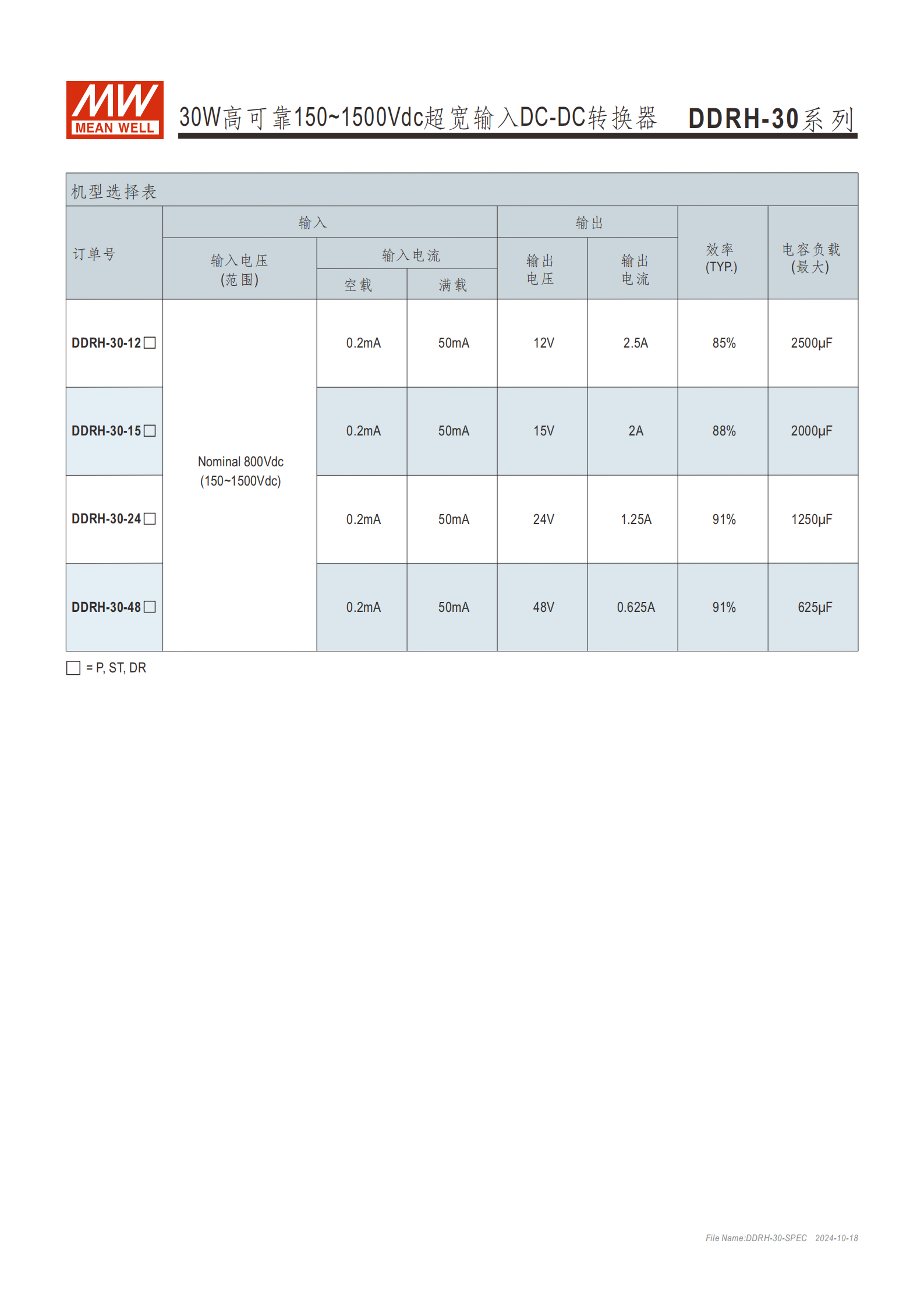

1. 輸出電壓與關鍵參數表
型號輸出電壓最大輸出電流典型效率空載輸入電流滿載輸入電流電容負載（空載 / 滿載）
DDRH-30-1212V2.5A85%0.2mA50mA2500μF/2000μF
DDRH-30-1515V2A88%0.2mA50mA-
DDRH-30-2424V1.25A91%0.2mA50mA1250μF
DDRH-30-4848V0.625A91%0.2mA50mA625μF
注：所有型號后綴可加 P/ST/DR，分別對應 PCB 安裝、螺絲接線端子、DIN 導軌安裝





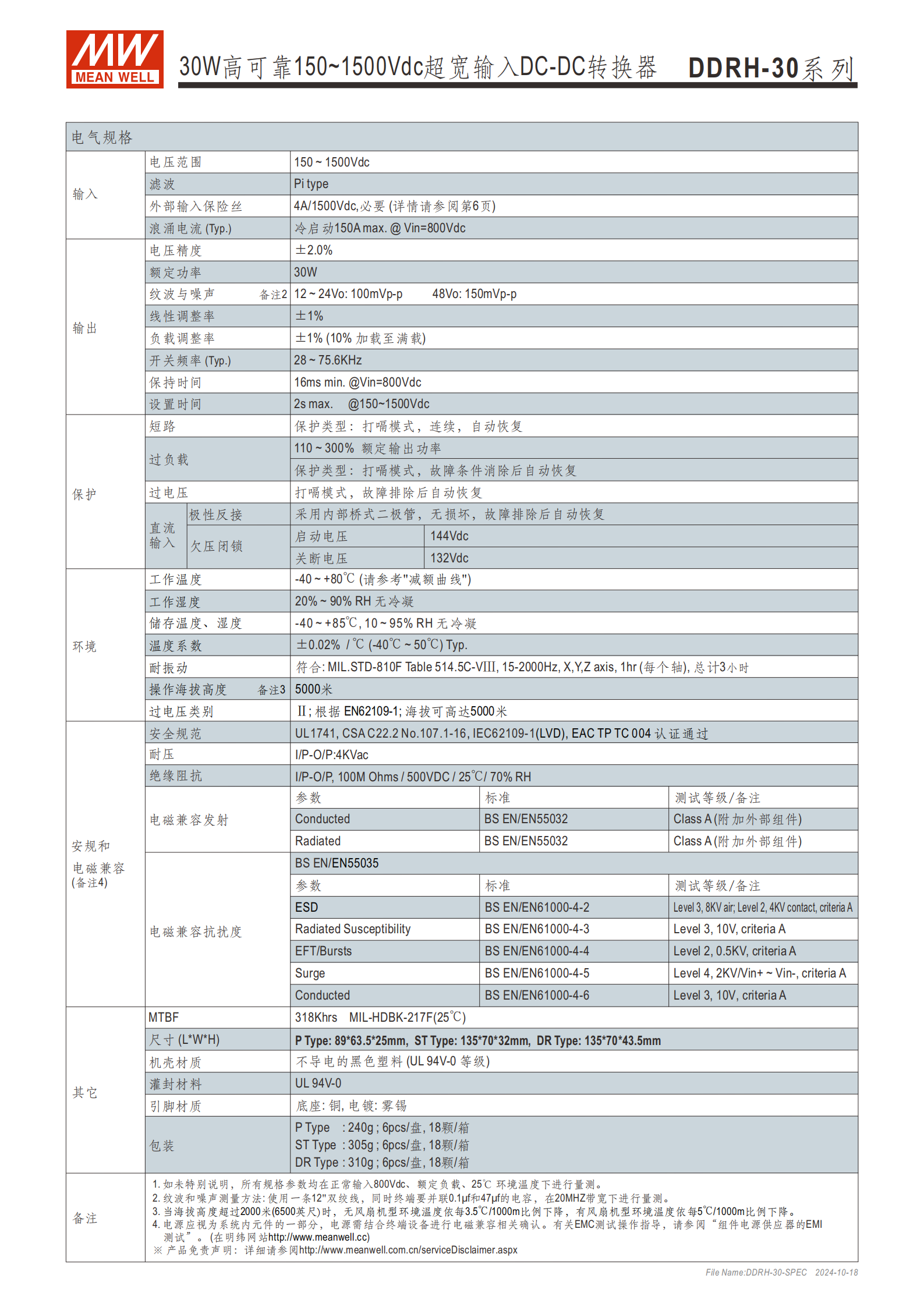

2. 精度與電氣性能

  • 電壓精度：±1%，負載調整率 **±1%（10% 加載至滿載），線性調整率±2.0%**；

  • 溫度系數：±0.02%/℃（-40℃~50℃，Typ.）；

  • 欠壓閉鎖：?jiǎn)?dòng)電壓132Vdc，關斷電壓144Vdc；

  • 保持時間：≥16ms（@Vin=800Vdc），浪涌電流冷啟動150A(max)（@Vin=800Vdc）；

  • 絕緣阻抗：100M Ohms（@500VDC/25℃/70% RH）。

四、物理尺寸與重量


型號類型尺寸 (LWH)mm重量引腳 / 端子規格
P 型8963.525240g引腳 ψ1.2±0.1mm，銅鍍霧錫
ST 型1357032305g12~24AWG 配套線，扭矩 5kgf-cm
DR 型1357043.5310g12~24AWG 配套線，扭矩 5kgf-cm
機殼為UL 94V-0 等級不導電黑色塑料，底座銅鍍霧錫


五、安規與電磁兼容

  1. 安規認證：通過UL1741、CSA C22.2 No.107.1-16、IEC62109-1、LVD、EAC TP TC 004認證；過電壓類別 Ⅱ（EN62109-1）。

  2. EMC 標準：

    • 發射：符合 BS EN/EN55032（傳導 / 輻射）、BS EN/EN55035；

    • 抗擾度：ESD（Level3/8KV 空氣 / 4KV 接觸）、浪涌（Level4/2KV）、EFT/Bursts（Level3/10V）等，均符合 criteria A；

    • 備注：需結合終端設備做 EMC 確認，Class A 需附加外部組件。

  3. 外部配件要求：需配置4A/1500Vdc 外部輸入保險絲，推薦 WalterFuse 品牌 WJ30-4（保險絲）+WJ30-H（保險絲座）；EMC 建議電路含 20mH 共模電感、0.33μF/1500Vdc 電容等。

六、應用領域

廣泛適用于光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁等新能源領域；高壓變頻器、工業控制系統、半導體制造設備、機電設備等工業領域；以及 ** 直流總線控制系統、第三軌（鐵路）** 等特種場景。

七、包裝與采購

  1. 包裝規格：均采用防靜電塑料盤 + 抗靜電泡沫，外箱統一為L400x W320 x H225mm；

  2. 裝箱數與重量：

    • P 型：每盤 18 顆，毛重 1.66Kg；每箱 6 盤，毛重 6Kg；

    • ST 型：每盤 18 顆，毛重 2Kg；每箱 6 盤，毛重 7Kg；

    • DR 型：每盤 18 顆，毛重 2.03Kg；每箱 6 盤，毛重 7.1Kg；

  3. 最小采購量：均為6 顆 / 盤起訂。

八、重要備注

  1. 未特別說明時，參數均在 **800Vdc 輸入、額定負載、25℃** 下測量；

  2. 紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬；

  3. EMC 測試指導可參考明緯官網《組件電源供應器的 EMI 測試》；

  4. 安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html。

關鍵問題

問題 1（產品適配性）：DDRH-30 系列不同安裝型號的區別及適用場景是什么？

答案：該系列分 P/ST/DR 三種安裝型號，核心區別為安裝方式、尺寸 / 重量、端子類型：①P 型為 PCB 安裝，尺寸最?。?963.525mm）、重量最輕（240g），帶針腳，適合集成在電路板內的小型設備；②ST 型為螺絲接線端子型，尺寸 1357032mm/305g，配 12~24AWG 接線端子，適合直接接線的工業控制柜內固定安裝；③DR 型為 DIN 導軌安裝型，尺寸 1357043.5mm/310g，支持 TS35/7.5/15 導軌，適合光伏、儲能、充電樁等需要標準化導軌安裝的場景，接線端子同 ST 型。

問題 2（工程應用）：DDRH-30 系列在高海拔 / 高溫環境下使用的注意事項有哪些？

答案：①高海拔：最高工作海拔 5000 米，當海拔超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000m比例降額，即海拔每升高 1000 米，允許的最高工作溫度降低 3.5℃；②高溫：基礎工作溫度為 - 40~+80℃，50℃以上需按產品減額曲線降低負載使用；③此外，高溫高濕環境下需保證工作濕度在 20%~90% RH 且無冷凝，儲存濕度為 10~95% RH 無冷凝。

問題 3（電氣設計）：DDRH-30 系列在電路設計時的核心外部配件要求和 EMC 設計要點是什么？

答案：①外部配件：必須配置 4A/1500Vdc 的外部輸入保險絲，推薦 WalterFuse WJ30-4（保險絲）+WJ30-H（保險絲座），是電路安全的必要配置；②EMC 設計：需附加外部組件才能滿足 BS EN/EN55032 Class A 標準，建議電路配置 20mH SQ1515 共模電感、0.33μF/1500Vdc 電容、1/2W3M 800V 電阻；同時，該電源需作為系統元件，結合終端設備完成電磁兼容整體確認，不可單獨判定 EMC 合規性。
