DDRH-30 系列是明緯推出的30W高可靠 DC-DC 轉換器，具備150~1500Vdc超寬輸入范圍、4KVac I/O 絕緣耐壓，擁有短路、過載等完善的保護功能，采用灌膠全封裝無風扇自然風冷設計，工作溫度覆蓋 **-40~+80℃、最高工作海拔5000 米 **，分 P/ST/DR 三種型號（對應 PCB 安裝、螺絲接線端子、DIN 導軌安裝），輸出 12/15/24/48V 四檔電壓，效率最高達91%，符合 UL1741、IEC62109-1 等標準，MTBF 達318Khrs，提供 3 年保固，廣泛應用于光伏發電、儲能、充電樁、工業控制等領域。

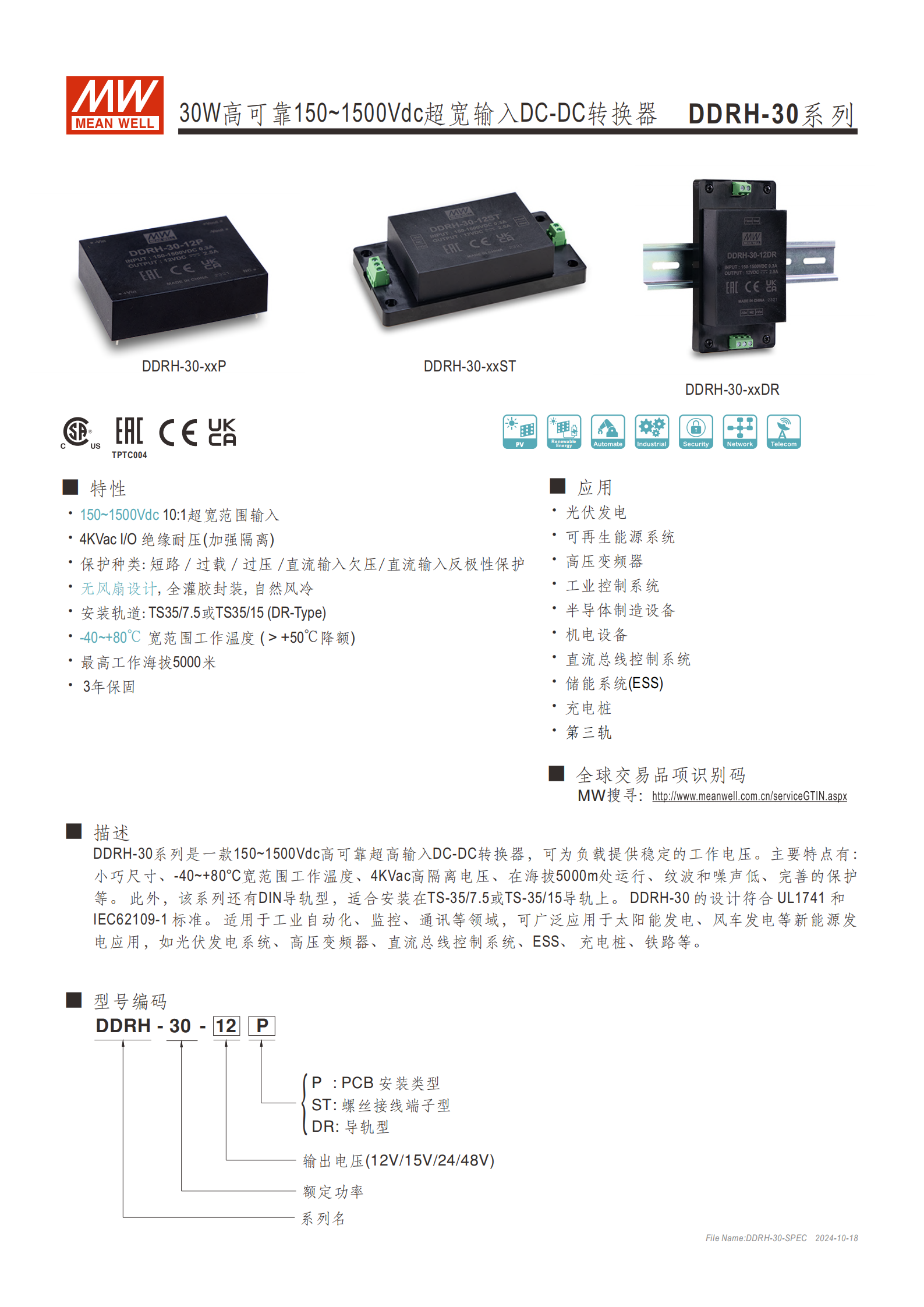

DDRH-30 系列為明緯研發的30W 高可靠 150~1500Vdc 超寬輸入 DC-DC 轉換器，主打超高輸入電壓、高隔離、寬溫寬海拔適應性，專為工業、新能源等高壓直流場景設計，提供穩定輸出電壓，符合UL1741和IEC62109-1標準，享有3 年保固，MTBF 達318Khrs（MIL-HDBK-217F/25℃）。

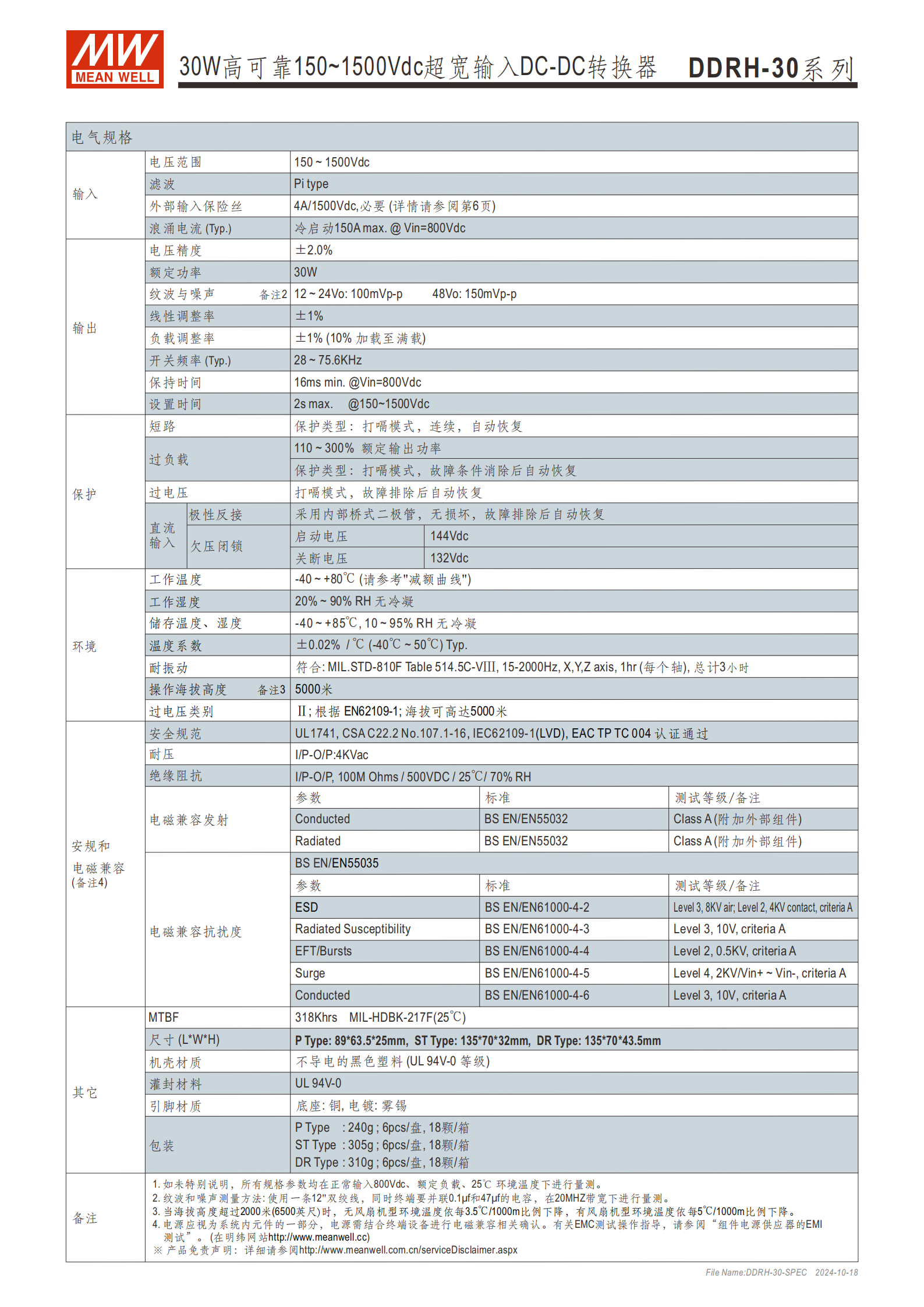

二、核心產品特性
電氣核心特性：10:1 超寬輸入范圍 150~1500Vdc（標稱 800Vdc），4KVac I/O 加強隔離，額定輸出功率30W；紋波噪聲 12/24V 為100mVp-p、48V 為150mVp-p，開關頻率 Typ.28~75.6KHz。
完善保護機制：支持短路、過載、過壓、直流輸入欠壓、直流輸入反極性保護；過載 / 過壓為打嗝模式，故障消除后自動恢復；反極性保護采用內部橋式二極管，無損壞風險。
結構與散熱：灌膠全封裝設計，無風扇自然風冷；分三種安裝型號，DR 型支持TS35/7.5 或 TS35/15 DIN 導軌安裝。
環境適應性：工作溫度 **-40~+80℃（50℃以上需降額），儲存溫度 - 40~+85℃；工作濕度 20%~90% RH（無冷凝）；最高工作海拔 5000 米，海拔超 2000 米時無風扇機型溫降比例為3.5℃/1000m**；耐振動符合 MIL.STD-810F，15-2000Hz X/Y/Z 軸各 1 小時。
三、輸出參數與機型規格
1. 輸出電壓與關鍵參數表
| 型號 | 輸出電壓 | 最大輸出電流 | 典型效率 | 空載輸入電流 | 滿載輸入電流 | 電容負載（空載 / 滿載） |
|---|---|---|---|---|---|---|
| DDRH-30-12 | 12V | 2.5A | 85% | 0.2mA | 50mA | 2500μF/2000μF |
| DDRH-30-15 | 15V | 2A | 88% | 0.2mA | 50mA | - |
| DDRH-30-24 | 24V | 1.25A | 91% | 0.2mA | 50mA | 1250μF |
| DDRH-30-48 | 48V | 0.625A | 91% | 0.2mA | 50mA | 625μF |
| 注：所有型號后綴可加 P/ST/DR，分別對應 PCB 安裝、螺絲接線端子、DIN 導軌安裝 |
2. 精度與電氣性能
電壓精度：±1%，負載調整率 **±1%（10% 加載至滿載），線性調整率±2.0%**；
溫度系數：±0.02%/℃（-40℃~50℃，Typ.）；
欠壓閉鎖：啟動電壓132Vdc，關斷電壓144Vdc；
保持時間：≥16ms（@Vin=800Vdc），浪涌電流冷啟動150A(max)（@Vin=800Vdc）；
絕緣阻抗：100M Ohms（@500VDC/25℃/70% RH）。
四、物理尺寸與重量
| 型號類型 | 尺寸 (LWH)mm | 重量 | 引腳 / 端子規格 |
|---|---|---|---|
| P 型 | 8963.525 | 240g | 引腳 ψ1.2±0.1mm，銅鍍霧錫 |
| ST 型 | 1357032 | 305g | 12~24AWG 配套線，扭矩 5kgf-cm |
| DR 型 | 1357043.5 | 310g | 12~24AWG 配套線，扭矩 5kgf-cm |
| 機殼為UL 94V-0 等級不導電黑色塑料，底座銅鍍霧錫 |
五、安規與電磁兼容
安規認證：通過UL1741、CSA C22.2 No.107.1-16、IEC62109-1、LVD、EAC TP TC 004認證；過電壓類別 Ⅱ（EN62109-1）。
EMC 標準：
發射：符合 BS EN/EN55032（傳導 / 輻射）、BS EN/EN55035；
抗擾度：ESD（Level3/8KV 空氣 / 4KV 接觸）、浪涌（Level4/2KV）、EFT/Bursts（Level3/10V）等，均符合 criteria A；
備注：需結合終端設備做 EMC 確認，Class A 需附加外部組件。
外部配件要求：需配置4A/1500Vdc 外部輸入保險絲，推薦 WalterFuse 品牌 WJ30-4（保險絲）+WJ30-H（保險絲座）；EMC 建議電路含 20mH 共模電感、0.33μF/1500Vdc 電容等。
六、應用領域
廣泛適用于光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁等新能源領域；高壓變頻器、工業控制系統、半導體制造設備、機電設備等工業領域；以及 ** 直流總線控制系統、第三軌（鐵路）** 等特種場景。
七、包裝與采購
包裝規格：均采用防靜電塑料盤 + 抗靜電泡沫，外箱統一為L400x W320 x H225mm；
裝箱數與重量：
P 型：每盤 18 顆，毛重 1.66Kg；每箱 6 盤，毛重 6Kg；
ST 型：每盤 18 顆，毛重 2Kg；每箱 6 盤，毛重 7Kg；
DR 型：每盤 18 顆，毛重 2.03Kg；每箱 6 盤，毛重 7.1Kg；
最小采購量：均為6 顆 / 盤起訂。
八、重要備注
未特別說明時，參數均在 **800Vdc 輸入、額定負載、25℃** 下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬；
EMC 測試指導可參考明緯官網《組件電源供應器的 EMI 測試》；
安裝手冊可查閱明緯官網：http://www.meanwell.com/manual.html。
關鍵問題
問題 1（產品適配性）：DDRH-30 系列不同安裝型號的區別及適用場景是什么？
答案：該系列分 P/ST/DR 三種安裝型號，核心區別為安裝方式、尺寸 / 重量、端子類型：①P 型為 PCB 安裝，尺寸最?。?963.525mm）、重量最輕（240g），帶針腳，適合集成在電路板內的小型設備；②ST 型為螺絲接線端子型，尺寸 1357032mm/305g，配 12~24AWG 接線端子，適合直接接線的工業控制柜內固定安裝；③DR 型為 DIN 導軌安裝型，尺寸 1357043.5mm/310g，支持 TS35/7.5/15 導軌，適合光伏、儲能、充電樁等需要標準化導軌安裝的場景，接線端子同 ST 型。
問題 2（工程應用）：DDRH-30 系列在高海拔 / 高溫環境下使用的注意事項有哪些？
答案：①高海拔：最高工作海拔 5000 米，當海拔超過 2000 米時，無風扇的該系列機型環境溫度需按3.5℃/1000m比例降額，即海拔每升高 1000 米，允許的最高工作溫度降低 3.5℃；②高溫：基礎工作溫度為 - 40~+80℃，50℃以上需按產品減額曲線降低負載使用；③此外，高溫高濕環境下需保證工作濕度在 20%~90% RH 且無冷凝，儲存濕度為 10~95% RH 無冷凝。
問題 3（電氣設計）：DDRH-30 系列在電路設計時的核心外部配件要求和 EMC 設計要點是什么？
答案：①外部配件：必須配置 4A/1500Vdc 的外部輸入保險絲，推薦 WalterFuse WJ30-4（保險絲）+WJ30-H（保險絲座），是電路安全的必要配置；②EMC 設計：需附加外部組件才能滿足 BS EN/EN55032 Class A 標準，建議電路配置 20mH SQ1515 共模電感、0.33μF/1500Vdc 電容、1/2W3M 800V 電阻；同時，該電源需作為系統元件，結合終端設備完成電磁兼容整體確認，不可單獨判定 EMC 合規性。
