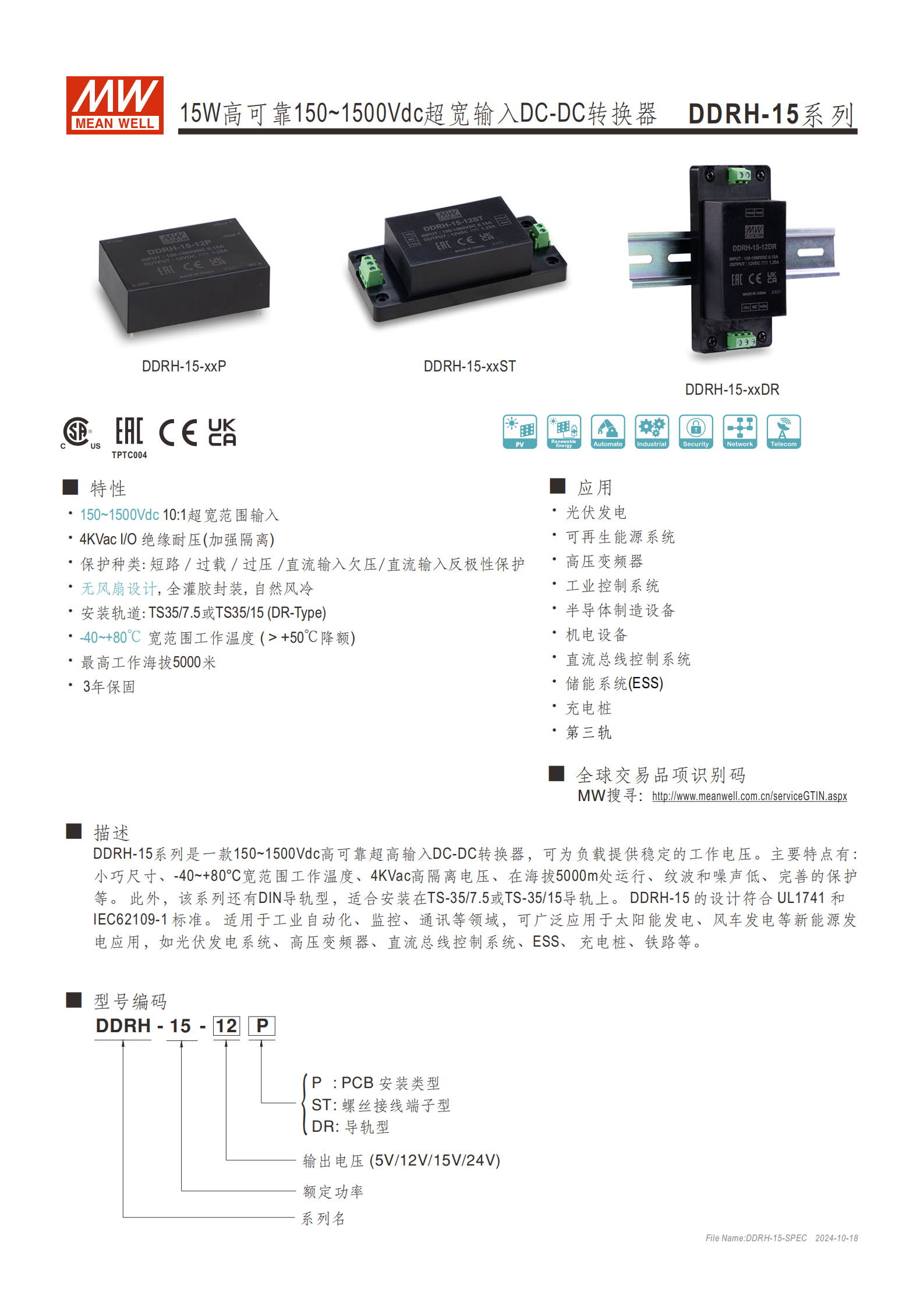

DDRH-15 系列是明緯推出的15W 高可靠 DC-DC 轉換器，具備150~1500Vdc 10:1 超寬輸入、4KVac I/O 絕緣耐壓的核心特性，覆蓋 5V/12V/15V/24V 四種輸出規格，擁有短路、過載等完善的保護功能，采用灌膠全封裝無風扇自然風冷設計，工作溫度達 **-40~+80℃、最高工作海拔5000 米 **，分 P（PCB 安裝）、ST（螺絲接線端子）、DR（TS35 導軌）三種類型，符合 UL1741、IEC62109-1 等安規標準，MTBF 達 388Khrs，提供 3 年保固，廣泛適用于光伏發電、儲能系統、充電樁等新能源及工業控制領域。
DDRH-15 系列為明緯研發的15W 高可靠 DC-DC 轉換器，主打150~1500Vdc 10:1 超寬直流輸入，是面向高壓直流場景的專用電源轉換產品，提供3 年保固，MTBF（平均無故障時間）達388Khrs（MIL-HDBK-217F，25℃）。
產品設計符合UL1741、IEC62109-1、CSAC22.2 No.107.1-16、EAC TP TC004等國際安規標準，I/O 絕緣耐壓達4KVac，絕緣阻抗為100M Ohms/500VDC/25℃/70% RH。
核心適配場景為光伏發電、可再生能源系統、儲能系統 (ESS)、充電樁、高壓變頻器、工業控制系統等新能源及工業高壓直流領域。
二、核心產品特性
完善的保護機制：支持短路、過載、過壓、直流輸入欠壓、直流輸入反極性全維度保護，其中過負載、過電壓保護為打嗝模式，故障消除后可自動恢復；直流欠壓閉鎖啟動電壓147Vdc，關斷電壓137Vdc（-40~+80℃）。
環境適配能力：工作溫度范圍 **-40~+80℃（50℃以上需降額），最高工作海拔5000 米 **（海拔超 2000 米時，環境溫度按3.5℃/1000m比例降額）；工作濕度20%~90% RH 無冷凝，儲存溫濕度 **-40~+85℃/10~95% RH 無冷凝 **，電壓溫度系數 **±0.02%/°C**（0~50℃）。
結構與散熱：采用灌膠全封裝、無風扇自然風冷設計，耐振動性符合 IEC60068-2-6 標準（組件 10~500Hz/3G，X/Y/Z 軸各 60 分鐘），過電壓類別為II（EN62109-1）。
安裝類型：分三種型號后綴，適配不同安裝場景
P 型：PCB 安裝型；
ST 型：螺絲接線端子型；
DR 型：DIN 導軌安裝型，適配TS35/7.5 或 TS35/15導軌。

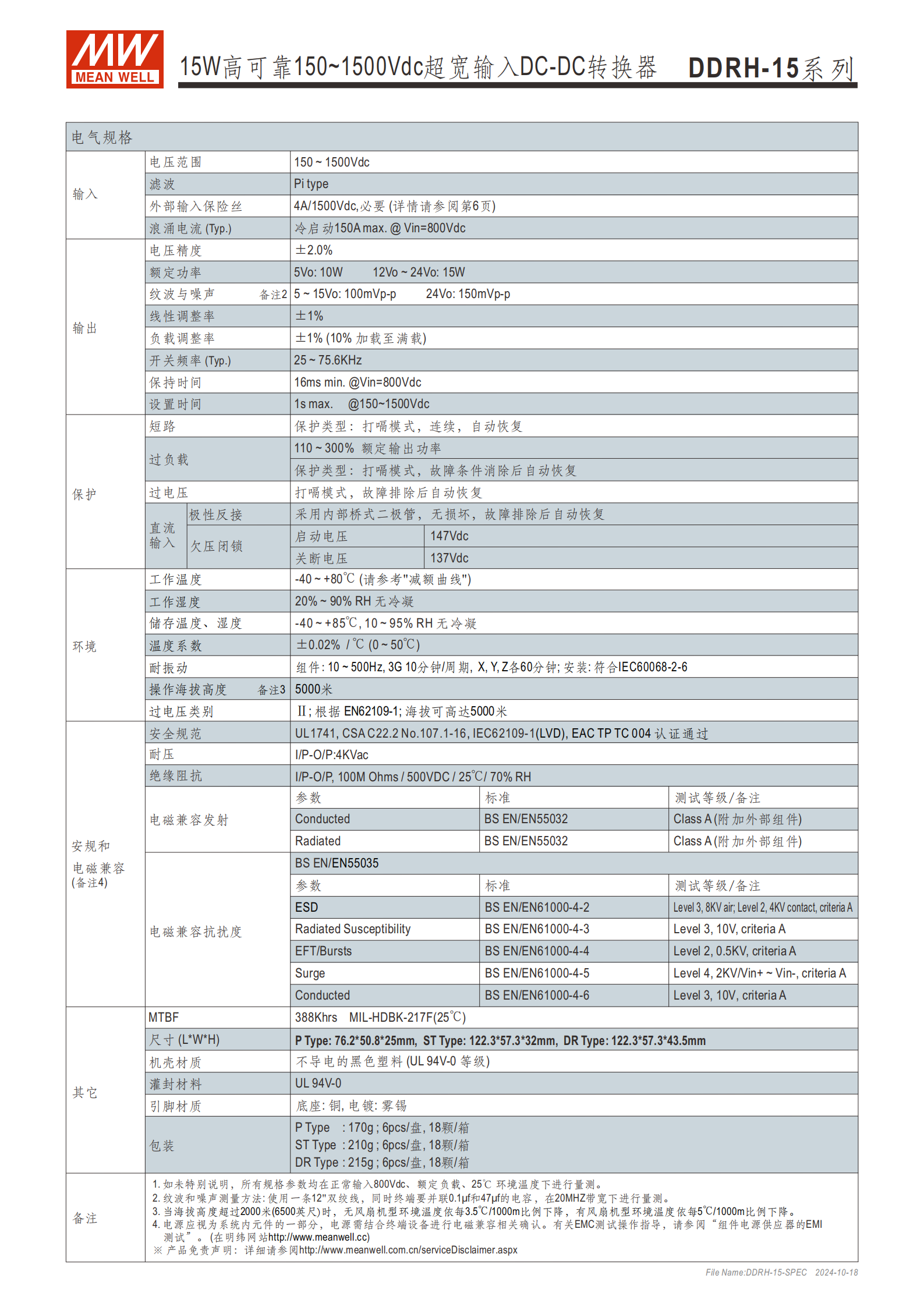

三、電氣規格與輸出型號
（一）通用電氣參數
| 類別 | 關鍵參數 | 數值 / 標準 |
|---|---|---|
| 輸入 | 電壓范圍 | 150~1500Vdc（標稱 800Vdc） |
| 輸入 | 濾波方式 | Pi 型 |
| 輸入 | 外部保險絲 | 4A/1500Vdc（必要） |
| 輸入 | 浪涌電流 | 冷啟動 150Amax.@Vin=800Vdc |
| 輸出 | 電壓精度 | ±2.0% |
| 輸出 | 額定功率 | 5V:10W；12V~24V:15W |
| 輸出 | 紋波與噪聲 | 5~15V:100mVp-p；24V:150mVp-p |
| 輸出 | 線性調整率 | ±1% |
| 其他 | 開關頻率 | 25~75.6KHz（典型） |
| 其他 | 保持時間 | ≥16ms @Vin=800Vdc |

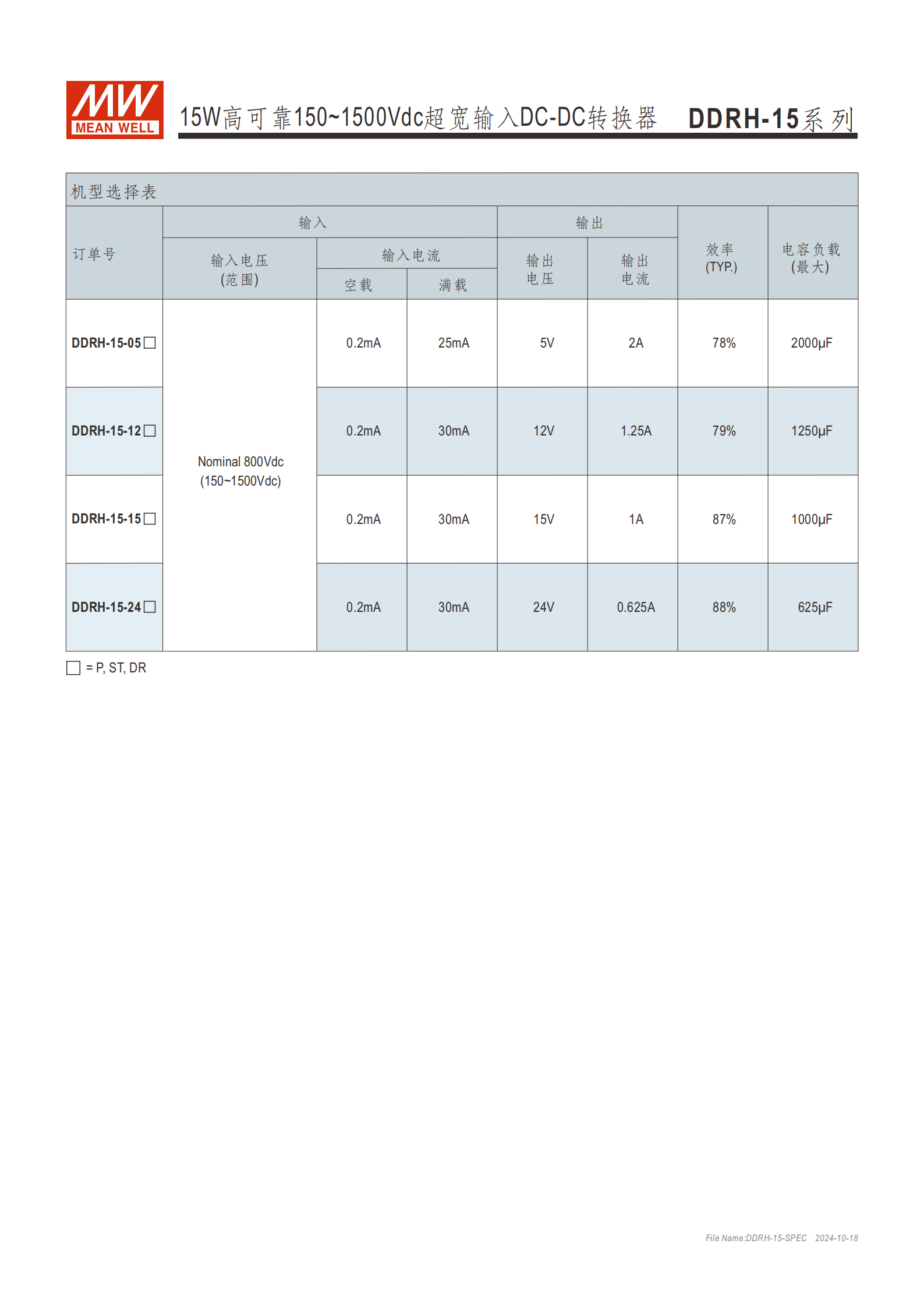

（二）具體輸出型號參數
| 型號 | 輸出電壓 / 電流 | 空載輸入電流 | 滿載輸入電流 | 典型效率 | 最大電容負載 |
|---|---|---|---|---|---|
| DDRH-15-05 | 5V/2A | 0.2mA | 25mA | 78% | 2000μF |
| DDRH-15-12 | 12V/1.25A | 0.2mA | 30mA | 79% | 1250μF |
| DDRH-15-15 | 15V/1A | 0.2mA | 30mA | 87% | 1000μF |
| DDRH-15-24 | 24V/0.625A | 0.2mA | 30mA | 88% | 625μF |
四、物理規格與包裝
尺寸（LWH，單位：mm）：P 型76.250.825、ST 型122.357.332、DR 型122.357.343.5；引腳尺寸1.2±0.1mm，尺寸誤差按精度分級（x.x±0.7mm 等）。
材質：機殼為UL94V-0 等級不導電黑色塑料，灌封材料同樣為UL94V-0，引腳底座為銅、電鍍霧錫。
包裝規格（均為防靜電塑料盤包裝）：| 型號 | 單重 | 每盤數量 | 每箱數量 | 每盤毛重 | 每箱毛重 ||------|------|----------|----------|----------|----------|| DDRH-15-xxP | 170g | 6pcs | 18pcs | 1.2Kg | 4.6Kg || DDRH-15-xxST | 210g | 6pcs | 18pcs | 1.43Kg | 5.3Kg || DDRH-15-xxDR | 215g | 6pcs | 18pcs | 1.46Kg | 5.4Kg |
外箱統一規格：L400x W320 x H225mm，內附抗靜電泡沫。
五、安裝與配套元件
引腳定義：均為 5 引腳設計，ST/DR 型建議配套12~24AWG線材，端子扭矩設置為5kgf-cm(4.4 Lb-in)；P 型為 PCB 引腳，ST/DR 型為接線端子，核心引腳功能為 - Vin、+Vin、NC、-Vout、+Vout（不同類型引腳編號對應功能略有差異）。
外部保險絲：推薦品牌 WalterFuse，型號WJ30-4（保險絲）+WJ30-H（保險絲座），明緯編號 WJ30-4_WJ30-H，規格4A/1500Vdc。
EMC 建議電路：需搭配共模扼流圈（25mH SQ1212）、0.33μF/1500Vdc 電容、1/2W3M/800V 電阻，以滿足 BS EN/EN55032 Class A 傳導和輻射發射標準；電磁兼容抗擾度符合 BS EN/EN55035，ESD、浪涌等測試均達對應等級。
六、電磁兼容與測試
發射標準：BS EN/EN55032 Class A（傳導 + 輻射，需附加外部組件）；
抗擾度標準：BS EN/EN55035，其中輻射抗擾度 Level 3/10V、浪涌 Level 4/2KV 等，均滿足 criteria A；
紋波與噪聲測量：使用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試。
關鍵問題
問題 1（產品適配性）：DDRH-15 系列 DC-DC 轉換器的核心環境適配能力如何，高海拔場景使用有何要求？
答案：該系列核心環境適配能力為 **-40~+80℃寬工作溫度（50℃以上需降額），20%~90% RH 無冷凝工作濕度，最高可在5000 米海拔運行；高海拔場景下，當海拔超過 2000 米時，無風扇設計的該產品環境溫度需按3.5℃/1000 米 ** 的比例降額使用，以保證產品可靠性。
問題 2（選型與性能）：DDRH-15 系列不同輸出型號的核心性能差異是什么，如何根據負載需求選型？
答案：該系列有 5V/12V/15V/24V 四種輸出型號，核心差異體現在額定功率、效率、電容負載三方面：5V 型號額定功率為 10W（其余為 15W），效率 78% 為最低，最大電容負載 2000μF 為最高；15V/24V 型號效率達 87%/88%，為系列最高，電容負載依次降低。選型時，若負載為低電壓大電流，選 5V/2A 型號；若追求轉換效率，優先選 15V 或 24V 型號；同時需匹配負載的最大電容需求，避免超過產品標稱的最大電容負載值。
問題 3（安裝與配套）：DDRH-15 系列三種安裝類型的適用場景分別是什么，安裝與使用時需搭配哪些核心外部元件？
答案：三種安裝類型的適用場景：**P 型（PCB 安裝）** 適用于電路板集成的設備內部場景，如半導體制造設備、小型工業控制模塊；**ST 型（螺絲接線端子）** 適用于需現場接線、無需導軌的工業柜體安裝場景；DR 型（DIN 導軌）適用于工業控制柜、新能源配電柜等需標準化 TS35 導軌安裝的場景。使用時必須搭配的核心外部元件為4A/1500Vdc 的保險絲（推薦 WalterFuse WJ30 系列），若需滿足 BS EN/EN55032 Class A 電磁兼容標準，還需附加共模扼流圈、高壓電容、限流電阻等 EMC 濾波元件。
