DDR-480D-48 480W 導軌型 DC-DC 轉換器

 提示：點擊圖片可以放大

DDR-480 + 輸入類型 + 輸出電壓，其中輸入類型分 B/C/D 三類，輸出電壓為 12/24/48Vdc，結合電氣規格形成9 個核心型號，各型號關鍵參數及適配場景如下表，所有參數均為額定負載、25℃環境、標準輸入電壓（B:24Vdc/C:48Vdc/D:110Vdc） 下的測試值：


完整型號輸入電壓范圍（連續）輸出電壓額定電流額定功率5 秒峰值電流5 秒峰值功率紋波噪聲（Max）核心適配場景
DDR-480B-1216.8~33.6Vdc12Vdc33.4A400.8W50.1A601.2W120mVp-p車載低壓供電、小型工業控制模塊
DDR-480B-2416.8~33.6Vdc24Vdc20A480W30A720W150mVp-p軌道交通低壓設備、工業傳感器供電
DDR-480B-4816.8~33.6Vdc48Vdc10A480W15A720W120mVp-p直流升壓場景、小型通信設備
DDR-480C-1233.6~67.2Vdc12Vdc33.4A400.8W50.1A601.2W120mVp-p工業 48V 母線降壓、半導體設備輔助供電
DDR-480C-2433.6~67.2Vdc24Vdc20A480W30A720W150mVp-p工廠自動化、機電設備主供電
DDR-480C-4833.6~67.2Vdc48Vdc10A480W15A720W120mVp-p通信系統中繼、直流母線穩壓
DDR-480D-1267.2~154Vdc12Vdc33.4A400.8W50.1A601.2W100mVp-p鐵路高壓供電降壓、遠距離電纜壓降補償
DDR-480D-2467.2~154Vdc24Vdc20A480W30A720W120mVp-p地鐵 / 電車高壓直流系統、大型工業控制
DDR-480D-4867.2~154Vdc48Vdc10A480W15A720W150mVp-p電信基站高壓轉低壓、無線網絡核心供電

型號補充說明

  1. 輸入瞬態電壓：B 型支持 100ms 瞬態 14.4~16.8Vdc，C 型支持 100ms 瞬態 28.8~33.6Vdc，D 型無瞬態低壓范圍，適配更高壓穩定場景；

  2. 功率特例：12V 輸出型號額定功率為 400.8W（非標稱 480W），但峰值功率仍可達 150%，其余 24/48V 型號額定 / 峰值功率均為 480W/720W；

  3. 保險絲匹配：各輸入類型型號對應專屬慢熔保險絲（B:10A/C:8A/D:6.3A），不可混用；

  4. 欠壓鎖定：B 型開機≥16.8V、關機≤16.5V；C 型開機≥33.6V、關機≤33V；D 型開機≥67.2V、關機≤65V。

型號選型核心原則

  1. 優先匹配設備輸入電壓與轉換器輸出電壓，預留≥10% 電壓余量；

  2. 根據供電母線電壓選擇輸入類型（車載 / 低壓工業選 B，48V 工業母線選 C，鐵路 / 高壓通信選 D）；

  3. 設備最大功耗≤轉換器額定功率，瞬間峰值功耗≤5 秒峰值功率（720W/601.2W）；

  4. 多設備并聯供電時，選擇同型號轉換器，確保輸出電壓差 < 0.2V。

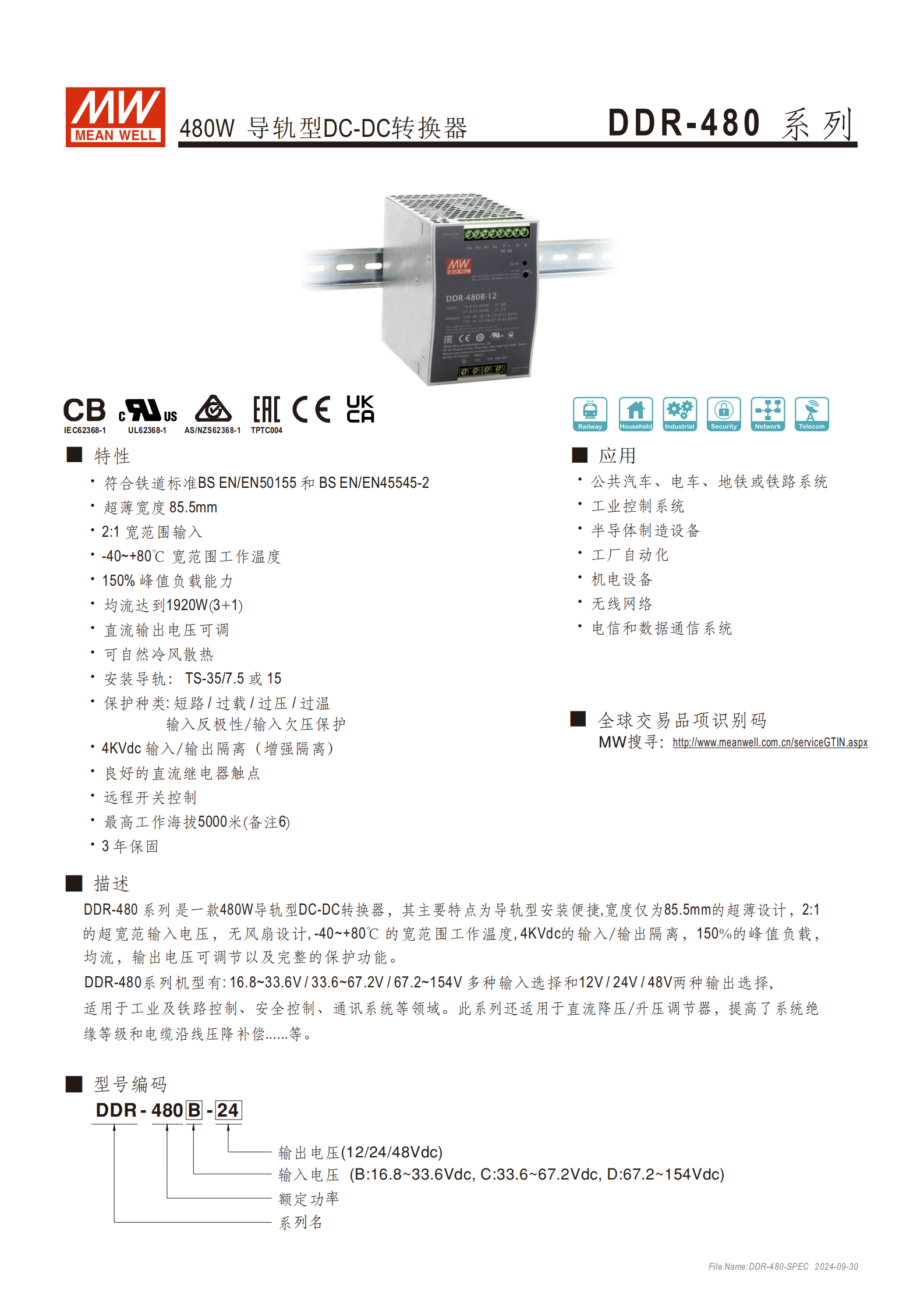

DDR-480 系列是明緯推出的480W 導軌型 DC-DC 轉換器，機身超薄僅85.5mm，支持2:1 寬范圍輸入（16.8~33.6V/33.6~67.2V/67.2~154Vdc）和12/24/48Vdc 輸出，具備 **-40~+80℃寬溫工作、150% 峰值負載、多機均流至1920W(3+1)能力，擁有短路 / 過載 / 過壓等全維度保護及4KVdc 輸入輸出增強隔離 **，符合鐵道標準 BS EN/EN50155、BS EN/EN45545-2，采用 TS-35/7.5/15 導軌安裝、自然冷風散熱，適配工業 / 鐵路控制、通訊系統等領域，提供3 年保固，最高工作海拔5000 米。

一、產品核心定位

DDR-480 系列為明緯研發的480W 導軌型 DC-DC 轉換器，主打超薄、寬溫、寬輸入、高防護特性，適配工業及軌道交通等嚴苛應用場景，采用自然冷風散熱、導軌式便捷安裝，具備完整的電氣保護和功能拓展性，提供3 年保固。

二、核心特性與認證

  1. 認證標準：符合鐵道標準BS EN/EN50155（含沖擊、震動、電壓中斷）、BS EN/EN45545-2（防火）；通過UL62368-1、IEC62368-1、AS/NZS62368-1、EAC TPTC004認證；電磁兼容符合 BS EN/EN55032/35、EN61000 系列標準。

  2. 物理與安裝：超薄寬度85.5mm，整體尺寸85.5125.2129.2mm(WHD)；支持TS-35/7.5 或 15導軌安裝；單臺重量1.375Kg，8 臺整包 12Kg/0.95CUFT；自然冷風散熱，無風扇設計。

  3. 環境適配：工作溫度 **-40~+80℃，儲存溫度-40~+85℃；工作濕度5-95% RH 無冷凝 **；溫度系數 **±0.03%/℃(0-55℃)；最高工作海拔5000 米 **（海拔超 2000 米后按 3.5℃/1000m 降額）；耐振動符合 IEC61373，組件 10~500Hz/5G 振動測試通過。

  4. 隔離與防護：4KVdc 輸入 / 輸出增強隔離，輸入 / 機殼 2.5KVdc、輸出 / 機殼 0.71KVdc 耐壓；絕緣阻抗均 **>100M Ohms/500Vdc**；具備短路、過載、過壓、過溫、輸入反極性、輸入欠壓全維度保護。

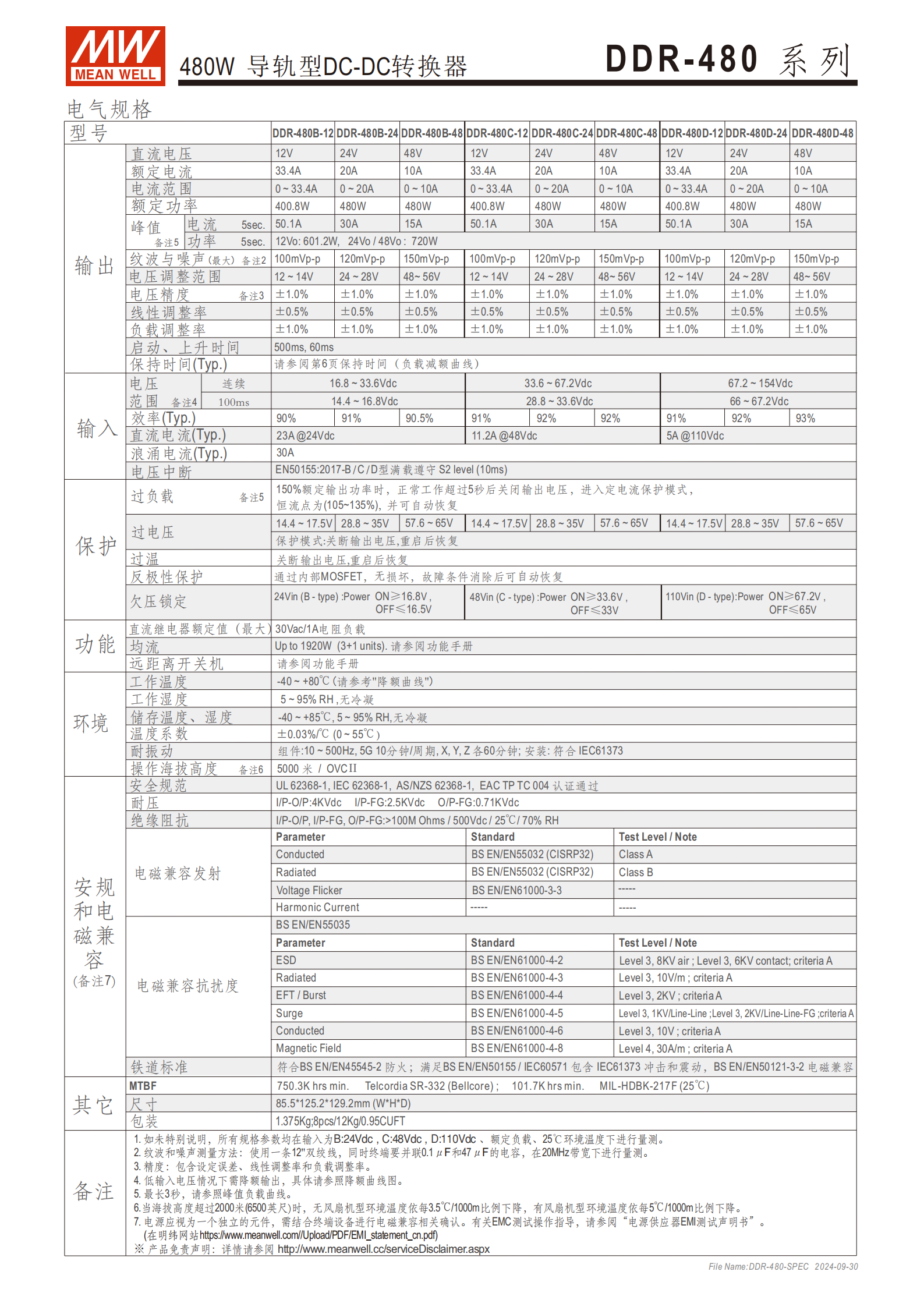

三、電氣規格（核心參數）


輸入類型輸出電壓額定電流額定功率5 秒峰值電流5 秒峰值功率紋波噪聲 (Max)電壓精度
B/C/D12Vdc33.4A400.8W50.1A601.2W100/120mVp-p±1.0%
B/C/D24Vdc20A480W30A720W120/150mVp-p±1.0%
B/C/D48Vdc10A480W15A720W120/150mVp-p±1.0%
注：線性 / 負載調整率均為 ±0.5%/±1.0%；效率 Typ.90%-93%；MTBF 最低750.3K hrs(Telcordia SR-332)、101.7K hrs(MIL-HDBK-217F@25℃)。






  1. 輸入電壓范圍

    • B 型：連續16.8~33.6Vdc，100ms 瞬態14.4~16.8Vdc

    • C 型：連續33.6~67.2Vdc，100ms 瞬態28.8~33.6Vdc

    • D 型：連續67.2~154Vdc

  2. 輸入保護配件：正極串聯慢熔保險絲，規格如下

    輸入類型保險絲規格廠商 / 參數
    B慢熔Conquer MST/10A/250V
    C慢熔Conquer MST/8A/250V
    D慢熔Conquer MST/6.3A/250V

  3. 峰值負載：150% 額定功率可正常工作 5 秒，之后進入 105~135% 定電流保護，可自動恢復。

四、關鍵功能說明

  1. 均流功能

    • 多機并聯最大4 臺，3+1 組合可實現1920W總功率；

    • 并聯要求：輸出電壓差 **<0.2V**，總輸出電流≤單臺額定電流 × 臺數 ×0.9，最小輸出負載≥總負載的3%；

    • 接線方式：P+、P - 引腳相互并聯。

  2. 遠程開關機

    • 接線端：TB1 PIN2、4；

    • 開啟：開路 / 輸入5.5~10VDC；關閉：短路 / 輸入0~0.8VDC。

  3. 直流繼電器

    • 觸點額定值：30Vac/1A 電阻負載；

    • 觸點狀態：閉合 = 電源開機 / DC OK，斷開 = 電源關機 / DC Fail。

  4. 其他功能：輸出直流電壓可調；浪涌電流由電阻 + MOSFET 抑制，啟動后旁路電阻降低功耗；電壓保持時間滿載下符合 EN50155 S2 等級（10ms min），70% 負載下16ms min。

五、環境與防火測試

  1. 環境抗擾測試：溫循（-40℃/2hrs 循環）、干熱（70℃/6hrs/85℃/10min）、濕熱（25~55℃/90~100% RH/48hrs）、振動、沖擊、鹽霧（35℃/48hrs/ST4 級）測試均PASS，無設備損壞。

  2. 防火測試：依據EN45545-2:2013，在 HL1/HL2/HL3 全危險等級下，氧指數、煙密度、煙氣毒性、灼熱絲、垂直火焰測試均PASS。

六、適用領域

  • 軌道交通：公共汽車、電車、地鐵 / 鐵路系統；

  • 工業控制：工業控制系統、工廠自動化、機電設備、半導體制造設備；

  • 通信領域：無線網絡、電信和數據通信系統；

  • 其他：直流降壓 / 升壓調節器、電纜沿線壓降補償場景。

關鍵問題

問題 1（規格選型）：DDR-480 系列的型號編碼規則是什么？如何根據輸入輸出電壓選擇對應型號？

答案：型號編碼規則為DDR-480 + 輸入類型 + 輸出電壓，其中：①系列名：DDR；②額定功率：480；③輸入類型：B=16.8~33.6Vdc、C=33.6~67.2Vdc、D=67.2~154Vdc；④輸出電壓：12/24/48（單位 Vdc）。例如 DDR-480B-24，代表輸入 16.8~33.6Vdc、輸出 24Vdc 的 480W 轉換器；DDR-480D-48 代表輸入 67.2~154Vdc、輸出 48Vdc 的 480W 轉換器。

問題 2（功能應用）：DDR-480 系列實現多機并聯均流的核心要求和最大能力是什么？

答案：核心要求：①并聯最大臺數為 4 臺，3+1 組合為推薦方式；②各機輸出電壓差需小于 0.2V；③總輸出電流≤單臺額定電流 × 臺數 ×0.9；④最小輸出負載需≥總輸出負載的3%；⑤接線時需將各機的 P+、P - 引腳相互并聯。最大能力：4 臺并聯可實現1920W的總輸出功率，單臺基礎功率 480W。

問題 3（場景適配）：DDR-480 系列為何能適配軌道交通等嚴苛場景？核心適配特性有哪些？

答案：該系列專為嚴苛工業 / 軌道交通場景設計，核心適配特性包括：①符合鐵道專用標準BS EN/EN50155（滿足電壓中斷、沖擊、震動要求）和BS EN/EN45545-2（全危險等級防火）；②寬溫工作范圍 **-40~+80℃，適配軌道交通戶外 / 車載的溫度波動；③具備輸入反極性、欠壓、浪涌等防護，應對車載供電的電壓不穩定問題；④4KVdc 高隔離和強耐振動性，滿足軌道交通的電氣和機械環境要求；⑤無風扇自然散熱，避免粉塵 / 振動導致的風扇故障，提升設備可靠性；⑥最高工作海拔5000 米 **，適配高原軌道交通場景。
