DDR-240 [輸入類型]-[輸出電壓]，其中輸入類型分 B/C/D 三類，輸出電壓僅 24V/48V 兩款，共 6 個核心機型，以下是各型號核心參數及適配信息匯總，所有參數均為標稱輸入（B:24Vdc、C:48Vdc、D:110Vdc）、25℃環境、額定負載下的典型值：


型號輸入電壓范圍輸出規格（額定）額定輸出電流峰值輸出電流（150%）紋波與噪聲典型效率輸出電壓可調范圍欠壓鎖定關斷值
DDR-240B-2416.8~33.6Vdc24V/240W10A15A80mVp-p90%24~28Vdc≤16.5Vdc
DDR-240B-4816.8~33.6Vdc48V/240W5A7.5A100mVp-p90%48~56Vdc≤16.5Vdc
DDR-240C-2433.6~67.2Vdc24V/240W10A15A80mVp-p92%24~28Vdc≤33Vdc
DDR-240C-4833.6~67.2Vdc48V/240W5A7.5A100mVp-p92%48~56Vdc≤33Vdc
DDR-240D-2467.2~154Vdc24V/240W10A15A80mVp-p92.5%24~28Vdc≤65Vdc
DDR-240D-4867.2~154Vdc48V/240W5A7.5A100mVp-p92%48~56Vdc≤65Vdc

各型號通用關鍵信息

  1. 輸入端保險絲（均為 Conquer MST 慢熔型）：

    • B 型（DDR-240B-24/48）：10A/250V ×2；

    • C 型（DDR-240C-24/48）：6.3A/250V ×2；

    • D 型（DDR-240D-24/48）：6.3A/250V ×1。

  2. 保持時間（EN50155:2007 S2 等級）：

    • B 型：70% 負載≥10ms，100% 負載≥6ms；

    • C 型：70% 負載≥11ms，100% 負載≥8ms；

    • D 型：70% 負載≥15ms，100% 負載≥11ms。

  3. 通用規格：所有型號物理尺寸均為 40×125.2×113.5mm（W×H×D），適配 TS-35/7.5/15 導軌安裝，工作溫度 - 40~+70℃，輸入 / 輸出隔離 4KVdc，支持 3+1 并聯均流至 960W。

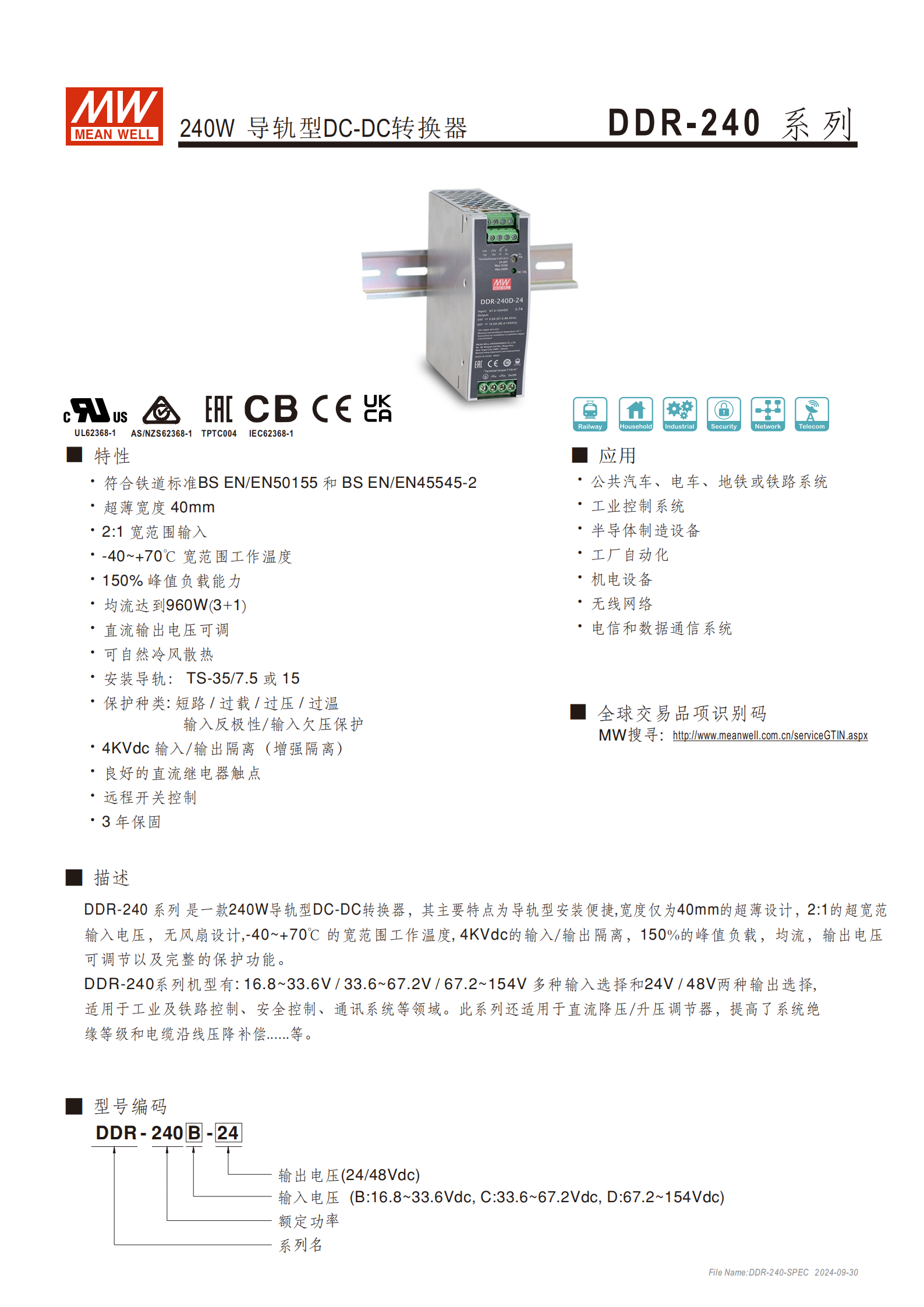

DDR-240 系列是明緯推出的240W 導軌型 DC-DC 轉換器，擁有40mm 超薄寬度、2:1 寬范圍輸入、-40~+70℃寬工作溫度的核心特性，具備4KVdc 輸入 / 輸出增強隔離、150% 峰值負載能力，支持多機均流至960W(3+1)，輸出有24V/48V兩種選擇，輸入分16.8~33.6V、33.6~67.2V、67.2~154V三類，符合EN50155、EN45545-2等鐵道標準，配備短路、過載等全維度保護功能，支持遠程開關控制，自然冷風散熱，適配 TS-35/7.5/15 導軌安裝，提供3 年保固，廣泛應用于鐵道交通、工業控制、電信通信等領域。

DDR-240 系列是明緯研發的240W 額定功率導軌型 DC-DC 轉換器，主打工業與鐵道場景應用，核心設計為40mm 超薄寬度，采用自然冷風散熱，無需風扇，適配TS-35/7.5 或 TS-35/15導軌安裝，機身尺寸為40125.2113.5mm(WHD)，單臺凈重0.76Kg，包裝為 20 臺 / 箱（16.2Kg/1.02CUFT），提供3 年官方保固。

二、核心核心特性

  1. 寬工況適配：工作溫度 **-40~+70℃，儲存溫度-40~+85℃，工作濕度5~95% RH 無冷凝 **，操作海拔最高5000 米，海拔超 2000 米時環境溫度按3℃/1000m降額；

  2. 寬范圍輸入：采用2:1 超寬輸入比，分三類輸入?yún)^(qū)間，適配不同供電場景；

  3. 高負載能力：支持150% 峰值負載（360W），可正常工作 3 秒，超時后進入定電流保護（恒流點 105~135%）；

  4. 高隔離等級：實現4KVdc 輸入 / 輸出增強隔離，輸入對機殼 2.5KVdc，輸出對機殼 0.71KVdc，絕緣阻抗均＞100M Ohms/500Vdc；

  5. 均流并聯：支持多機并聯均流，3+1 臺并聯最大輸出 960W，大幅提升功率拓展性；

  6. 靈活調節與控制：直流輸出電壓可調節，支持遠程開關控制，配備直流繼電器觸點反饋電源工作狀態。

三、型號編碼與電氣規格

  1. 型號編碼規則：DDR-240[輸入類型]-[輸出電壓]，其中輸入類型 B=16.8~33.6Vdc、C=33.6~67.2Vdc、D=67.2~154Vdc，輸出電壓為 24/48Vdc，共 6 款核心機型；

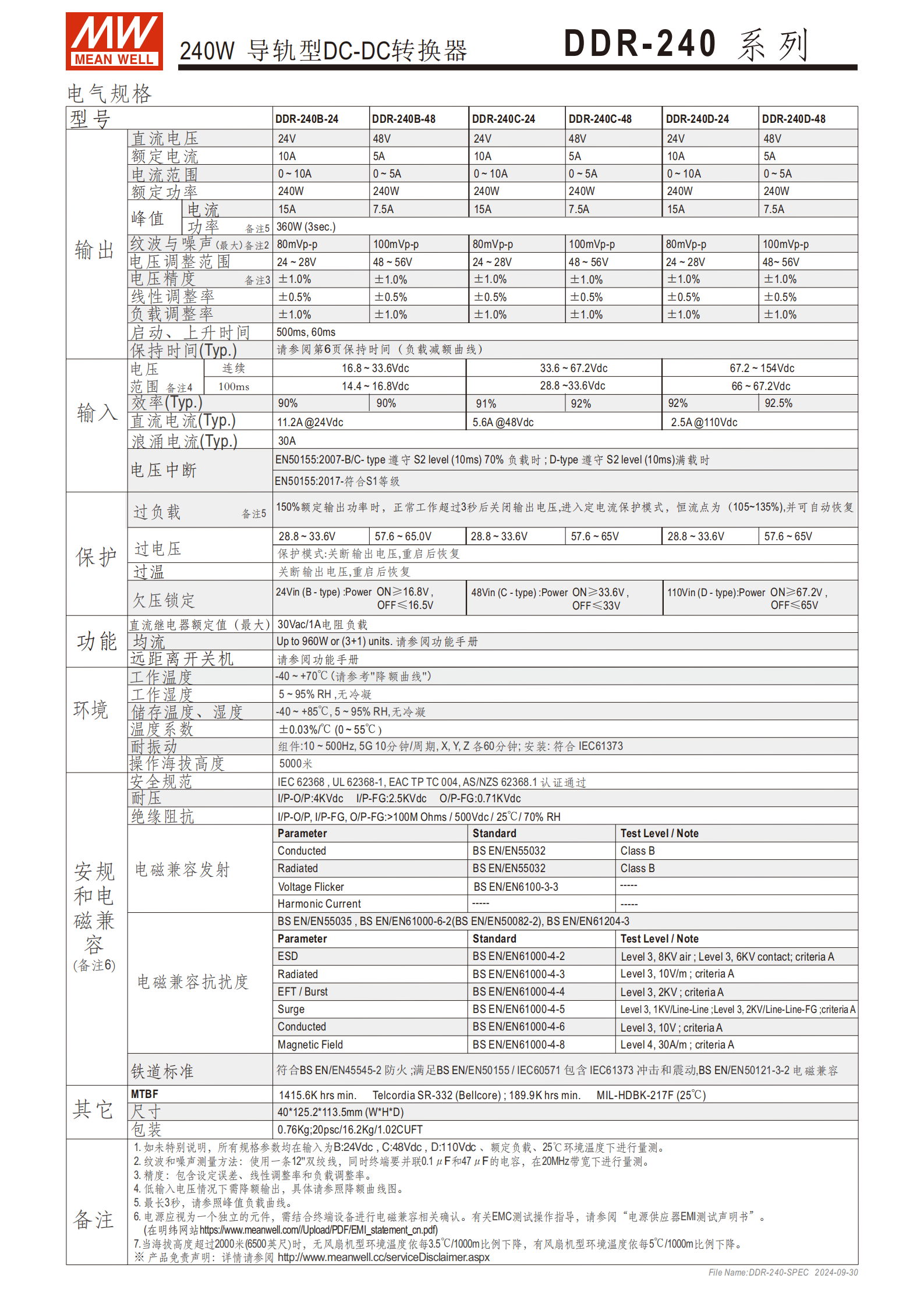

  2. 核心電氣參數（標稱輸入下，25℃環境）：| 機型 | 額定輸出 | 額定電流 | 峰值電流 | 紋波噪聲 | 效率（Typ.） | 電壓調整范圍 ||------|----------|----------|----------|----------|--------------|--------------|| DDR-240B-24 | 24V/240W | 10A | 15A | 80mVp-p | 90% | 24~28V || DDR-240B-48 | 48V/240W | 5A | 7.5A | 100mVp-p | 90% | 48~56V || DDR-240C-24 | 24V/240W | 10A | 15A | 80mVp-p | 92% | 24~28V || DDR-240C-48 | 48V/240W | 5A | 7.5A | 100mVp-p | 92% | 48~56V || DDR-240D-24 | 24V/240W | 10A | 15A | 80mVp-p | 92.5% | 24~28V || DDR-240D-48 | 48V/240W | 5A | 7.5A | 100mVp-p | 92% | 48~56V |

  3. 精度與調整率：電壓精度 **±1.0%，線性調整率±0.5%，負載調整率±1.0%，溫度系數±0.03%/℃(0~55℃)**；

  4. 啟動與保持時間：?jiǎn)?dòng)上升時間500ms/60ms，保持時間符合 EN50155:2007 S2 等級（10ms），B 型 70% 負載、C/D 型分檔達標，EN50155:2017 符合 S1 等級。

四、關鍵功能說明

  1. 均流并聯功能

    • 最多支持4 臺并聯，P+/P - 相互連接，輸出電壓差需＜0.2V；

    • 并聯總輸出電流 = 單臺額定電流 × 臺數 ×0.9，最小輸出負載≥總負載的3%；

  2. 遠程開關控制：通過 TB1 PIN2/4 實現，開路 / 4~10VDC開機，短路 / 0~0.8VDC關機；

  3. 直流繼電器觸點：TB2/TB3 PIN3/4 為觸點，閉合表示電源開啟 / DC 正常，斷開表示電源關閉 / DC 故障，觸點額定值30Vac/1A 電阻負載；

  4. 輸入端保險絲：均為 Conquer MST 系列慢熔保險絲，B 型配10A/250V*2、C 型配6.3A/250V*2、D 型配6.3A/250V*1。

五、全維度保護功能

  1. 基礎保護：短路、過載、過壓、過溫保護，觸發后關斷輸出，重啟恢復；

  2. 輸入保護

    • 欠壓鎖定：B 型＜16.5V、C 型＜33V、D 型＜65V 時關斷，達到最小輸入電壓后自動恢復；

    • 反極性保護：負輸入線串聯 MOSFET，極性反接時 MOSFET 斷開，無輸出；

    • 浪涌電流抑制：?jiǎn)?dòng)時由限流電路抑制，啟動完成后 MOSFET 短路限流線路降低功耗；

  3. 峰值負載保護：150% 額定負載時正常工作 3 秒，超時后進入定電流保護模式。

六、認證與標準合規

  1. 安規認證：UL62368-1、EAC TPTC004、IEC62368-1、AS/NZS62368-1；

  2. 鐵道標準：符合BS EN/EN50155（沖擊、振動、溫度）、BS EN/EN45545-2（防火，HL1/HL2/HL3 全等級達標）、IEC61373（振動沖擊）、EN50121-3-2；

  3. 電磁兼容

    • 發射：BS EN/EN55032 Class B、BS EN/EN61000-3-3；

    • 抗擾度：BS EN/EN61000-4 系列（ESD、EFT、浪涌、輻射等），均達 Level 3/4 且符合 criteria A；

  4. 可靠性：MTBF 最低189.9K hrs（MIL-HDBK-217F，25℃），最高1415.6K hrs（Telcordia SR-332）。

七、環境抗擾度測試（全項目 PASS / 無損壞）


測試項目執行標準測試條件
冷卻測試EN50155/EN60068-2-1-40℃，2 小時 / 周期
干熱測試EN50155/EN60068-2-270℃/85℃，6 小時 / 10 分鐘
濕熱測試EN50155/EN60068-2-3025~55℃，90~100% RH，48 小時
振動測試EN50155/IEC6137319℃，65% RH，10 分鐘 / 5 小時
沖擊測試EN50155/IEC6137321±3℃，65±5% RH，30ms*18 次
鹽霧測試EN50155（Class ST4）35±2℃，96 小時

八、端子 Pin 腳定義

  1. TB1（輸入 / 控制）：1=FG（機殼地）、2=Vin-（直流輸入負）、3=Vin+（直流輸入正）、4 = 遠程開 / 關；

  2. TB2/TB3（輸出 / 反饋）：1/2=Vo+（直流輸出正）、5/6=Vo-（直流輸出負）、3/4 = 直流繼電器觸點、7/8=P+/P-（均流端）。

九、應用領域

  • 鐵道交通：公共汽車、電車、地鐵、鐵路系統（核心適配場景，符合鐵道專屬標準）；

  • 工業控制：工業控制系統、工廠自動化、半導體制造設備；

  • 機電與通信：機電設備、無線網絡、電信和數據通信系統；

  • 此外可作為直流降壓 / 升壓調節器，用于提升系統絕緣等級、補償電纜沿線壓降。

關鍵問題

問題 1（性能拓展類）：DDR-240 系列支持均流并聯的核心要求和最大輸出功率是多少？

答案：該系列支持多機均流并聯，3+1 臺并聯可實現最大 960W 輸出功率；核心要求包括：①最多并聯 4 臺，P+/P - 需相互連接；②各臺輸出電壓差需小于 0.2V；③并聯總輸出電流 = 單臺額定電流 × 臺數 ×0.9；④最小輸出負載需大于總輸出負載的 3%。

問題 2（場景適配類）：DDR-240 系列符合哪些鐵道核心標準，針對鐵道場景的核心適配設計有哪些？

答案：鐵道核心標準方面，符合BS EN/EN50155（溫度、振動、沖擊、保持時間）、BS EN/EN45545-2（全防火等級 HL1/HL2/HL3）、IEC61373（鐵道設備振動沖擊）、EN50121-3-2；核心適配設計包括：①-40~+70℃寬工作溫度，適配鐵道戶外 / 車載惡劣工況；②抗振動、沖擊、鹽霧能力強，通過 EN50155 相關測試；③保持時間符合 EN50155 S1/S2 等級，滿足鐵道供電電壓中斷要求；④4KVdc 高隔離等級，提升鐵道系統用電安全；⑤具備輸入反極性、欠壓等全維度保護，適配鐵道復雜供電環境。

問題 3（使用操作類）：DDR-240 系列的遠程開關控制和輸入端保護如何實現，核心參數是什么？

答案：①遠程開關控制：通過TB1 的 4 號 Pin 腳與 2 號 Pin 腳配合實現，開路 / 輸入 4~10VDC時電源開機，短路 / 輸入 0~0.8VDC時電源關機；②輸入端保護：一是配備Conquer MST 系列慢熔保險絲（B 型 10A2、C 型 6.3A2、D 型 6.3A*1）抑制浪涌電流；二是負輸入線串聯 MOSFET 實現反極性保護，極性反接時 MOSFET 斷開無輸出；三是欠壓鎖定保護，B 型＜16.5V、C 型＜33V、D 型＜65V 時關斷輸出，電壓恢復至額定輸入下限后自動恢復；四是啟動時通過限流電路抑制浪涌電流，啟動完成后 MOSFET 短路限流線路降低功耗。
