DDR-120 系列為120W 導軌型 DC-DC 轉換器，型號編碼規則為：DDR-120 + 輸入檔位 + 輸出電壓，其中輸入檔位分 A/B/C/D 四檔，輸出電壓為 12/24/48Vdc，組合后共 12 個基礎型號，各型號核心規格一一對應，無額外衍生型號，具體如下表：
| 完整型號 | 輸入檔位 | 輸入電壓范圍 | 輸出電壓 | 額定電流 | 額定功率 | 峰值電流 | 峰值功率（3s） | 典型效率 |
|---|---|---|---|---|---|---|---|---|
| DDR-120A-12 | A | 9~18Vdc | 12V | 8.3A | 99.6W | 12.45A | 150W | 88.5% |
| DDR-120A-24 | A | 9~18Vdc | 24V | 4.2A | 100.8W | 6.3A | 150W | 88.5% |
| DDR-120A-48 | A | 9~18Vdc | 48V | 2.1A | 100.8W | 3.15A | 150W | 88.5% |
| DDR-120B-12 | B | 16.8~33.6Vdc | 12V | 10A | 120W | 15A | 180W | 89% |
| DDR-120B-24 | B | 16.8~33.6Vdc | 24V | 5A | 120W | 7.5A | 180W | 89.5% |
| DDR-120B-48 | B | 16.8~33.6Vdc | 48V | 2.5A | 120W | 3.75A | 180W | 91% |
| DDR-120C-12 | C | 33.6~67.2Vdc | 12V | 10A | 120W | 15A | 180W | 89.5% |
| DDR-120C-24 | C | 33.6~67.2Vdc | 24V | 5A | 120W | 7.5A | 180W | 91% |
| DDR-120C-48 | C | 33.6~67.2Vdc | 48V | 2.5A | 120W | 3.75A | 180W | 92% |
| DDR-120D-12 | D | 67.2~154Vdc | 12V | 10A | 120W | 15A | 180W | 91% |
| DDR-120D-24 | D | 67.2~154Vdc | 24V | 5A | 120W | 7.5A | 180W | 89.5% |
| DDR-120D-48 | D | 67.2~154Vdc | 48V | 2.5A | 120W | 3.75A | 180W | 91.5% |
型號核心通用屬性（所有型號均適用）
紋波與噪聲：≤50mVp-p（最大）；
電壓精度：±1.0%；
電壓調整范圍：12V 款 9~14V、24V 款 24~28V、48V 款 48~56V；
隔離性能：I/P-O/P 4KVdc（增強隔離），I/P-FG/O/P-FG 2.5KVdc；
物理尺寸：32125.2102mm（WHD），重量 510g / 臺；
安裝方式：TS-35/7.5 或 TS-35/15 導軌；
保固期限：3 年。

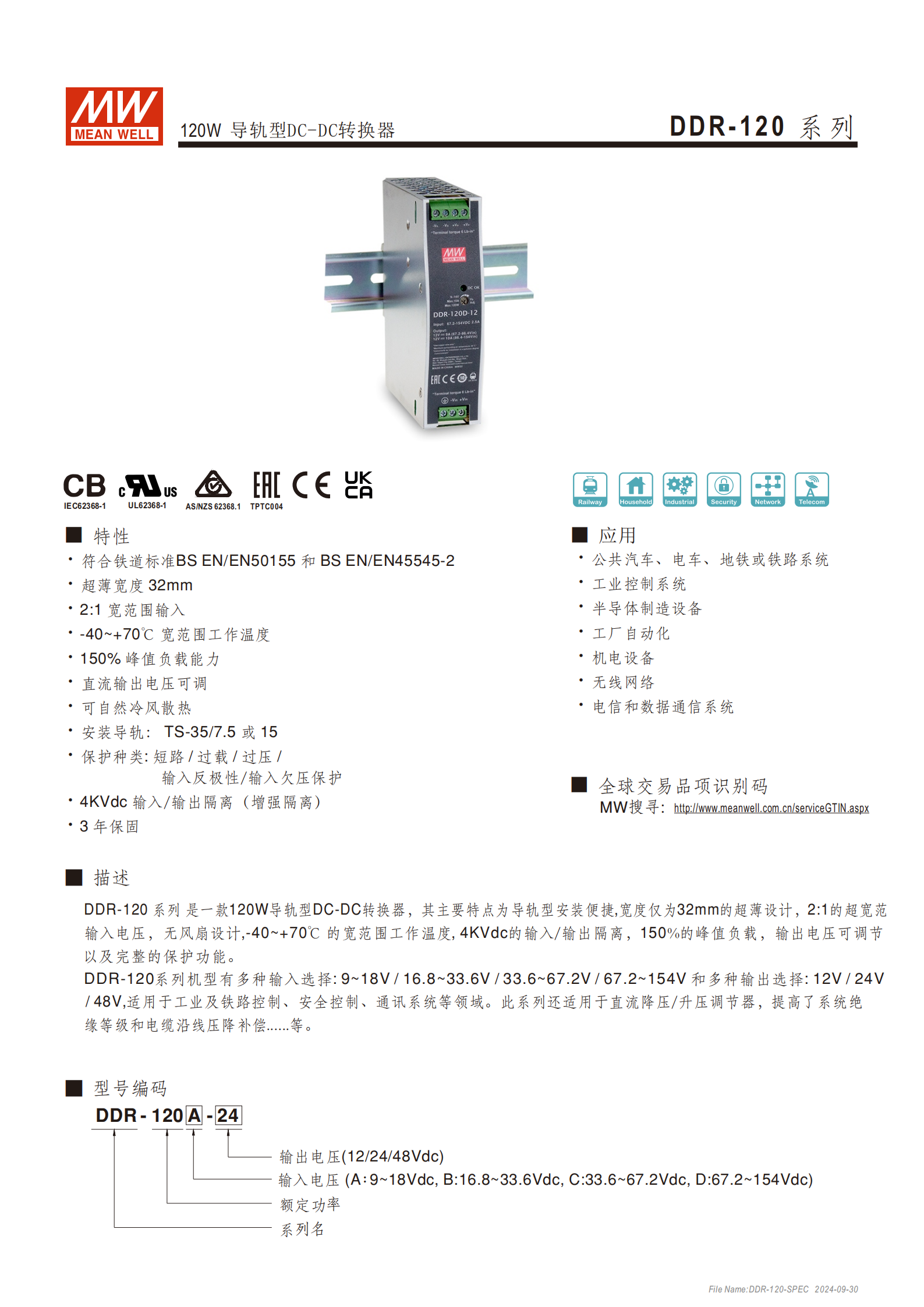

DDR-120 系列是明緯推出的120W 導軌型 DC-DC 轉換器，機身超薄僅32mm，支持2:1 寬范圍輸入、-40~+70℃寬溫工作，具備150% 峰值負載能力（最長 3 秒）和4KVdc 輸入 / 輸出增強隔離，擁有短路、過載等全維度保護功能，符合BS EN/EN50155鐵道標準及多項安規認證，適配 TS-35/7.5/15 導軌安裝，提供3 年保固，輸入分 A/B/C/D 四檔、輸出有 12/24/48V 三種選擇，廣泛應用于軌道交通、工業控制、通信系統等領域。
DDR-120 系列是120W 規格的導軌型 DC-DC 轉換器，主打工業及軌道交通場景適配，核心設計亮點為32mm 超薄寬度的緊湊型機身，采用無風扇自然冷風散熱設計，安裝方式為行業通用的TS-35/7.5 或 15 導軌，單臺重量 510g，外形尺寸為32125.2102mm（WHD），提供3 年官方保固，為全球交易品項。
二、核心特性與適用范圍
寬環境適配：工作溫度覆蓋 **-40~+70℃，儲存溫度-40~+85℃，工作濕度 5-95% RH 無冷凝，支持5000 米操作海拔高度 **，海拔超 2000 米時無風扇機型按3.5℃/1000m降額溫；
寬電域輸入：支持2:1 超寬范圍輸入，分 A/B/C/D 四檔規格，覆蓋 9~154Vdc 全區間；
靈活輸出配置：輸出電壓有12V/24V/48V三種選擇，且支持電壓可調，調整范圍分別為 9~14V、24~28V、48~56V；
高負載能力：具備150% 峰值負載能力，峰值功率最長可維持3 秒，滿足瞬時高功率需求；
強隔離性能：實現4KVdc 輸入 / 輸出增強隔離，輸入對機殼、輸出對機殼隔離均為 2.5KVdc，絕緣阻抗均 > 100M Ohms/500Vdc；
適用領域：軌道交通（公交、電車、地鐵 / 鐵路）、工業控制系統、半導體制造設備、工廠自動化、機電設備、無線網絡、電信 / 數據通信系統，也可作為直流降壓 / 升壓調節器。
三、電氣規格核心參數

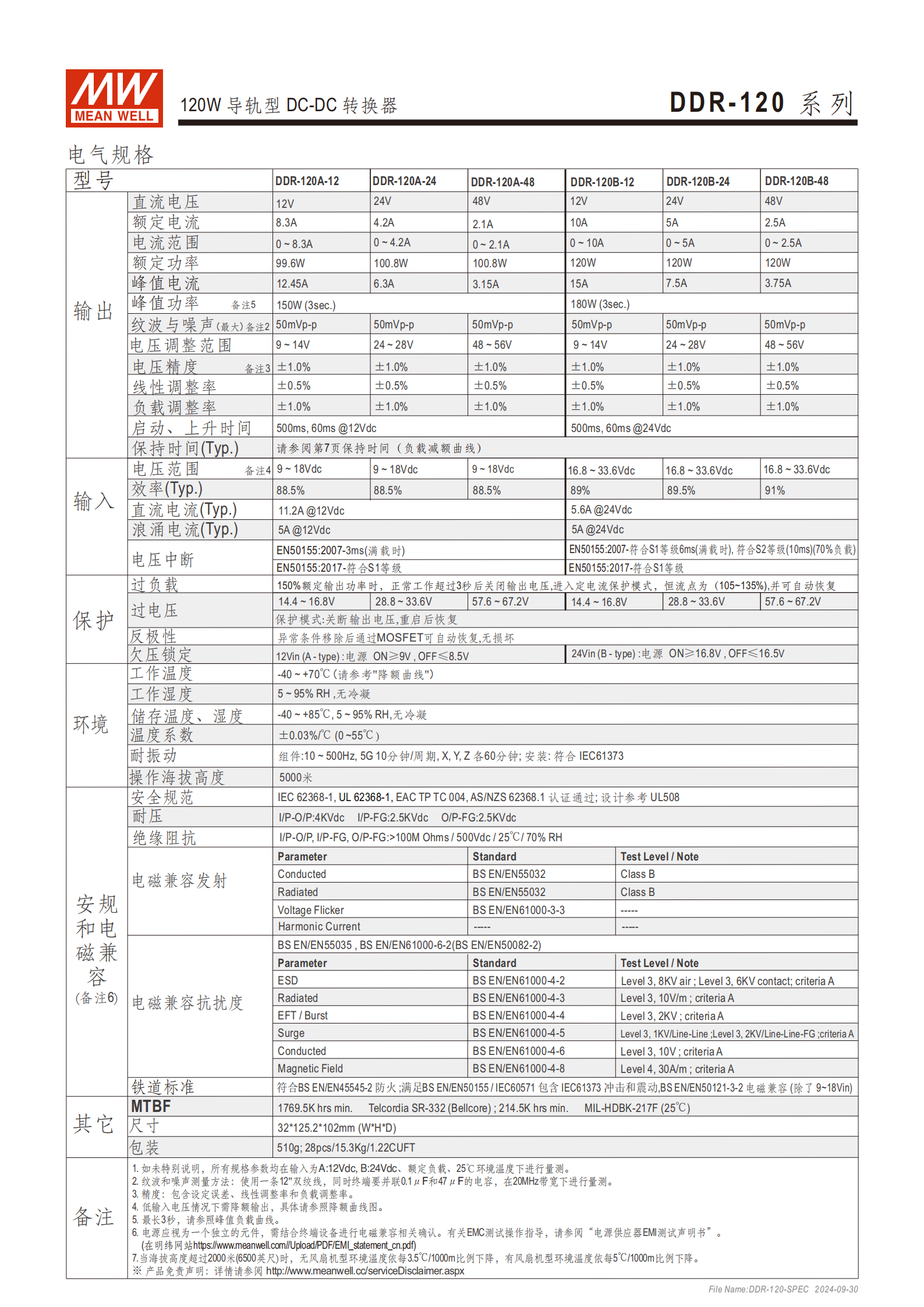

各型號核心電氣參數如下表，額定功率最大 120W，紋波與噪聲均≤50mVp-p，電壓精度 ±1.0%：
| 輸入檔位 | 輸出電壓 | 額定電流 | 峰值電流 | 峰值功率 | 輸入電壓范圍 | 典型效率 | 欠壓鎖定（ON/OFF） |
|---|---|---|---|---|---|---|---|
| A 型 | 12V | 8.3A | 12.45A | 150W | 9~18Vdc | 88.5% | 9V/8.5V |
| A 型 | 24V | 4.2A | 6.3A | 150W | 9~18Vdc | 88.5% | 9V/8.5V |
| A 型 | 48V | 2.1A | 3.15A | 150W | 9~18Vdc | 88.5% | 9V/8.5V |
| B 型 | 12V | 10A | 15A | 180W | 16.8~33.6Vdc | 89% | 16.8V/16.5V |
| B 型 | 24V | 5A | 7.5A | 180W | 16.8~33.6Vdc | 89.5% | 16.8V/16.5V |
| B 型 | 48V | 2.5A | 3.75A | 180W | 16.8~33.6Vdc | 91% | 16.8V/16.5V |
| C 型 | 12V | 10A | 15A | 180W | 33.6~67.2Vdc | 89.5% | 33.6V/33V |
| C 型 | 24V | 5A | 7.5A | 180W | 33.6~67.2Vdc | 91% | 33.6V/33V |
| C 型 | 48V | 2.5A | 3.75A | 180W | 33.6~67.2Vdc | 92% | 33.6V/33V |
| D 型 | 12V | 10A | 15A | 180W | 67.2~154Vdc | 91% | 67.2V/65V |
| D 型 | 24V | 5A | 7.5A | 180W | 67.2~154Vdc | 89.5% | 67.2V/65V |
| D 型 | 48V | 2.5A | 3.75A | 180W | 67.2~154Vdc | 91.5% | 67.2V/65V |
| 其他關鍵電氣參數： |
線性調整率 ±0.5%，負載調整率 ±1.0%；
電壓中斷：符合 EN50155:2007/2017 S1 等級，D 型滿載可滿足 S2 等級 10ms；
MTBF：Telcordia SR-332 標準下最低1769.5Khrs，MIL-HDBK-217F（25℃）下最低214.5Khrs。
四、全維度保護功能
過負載保護：150% 額定功率時正常工作3 秒，之后關閉輸出并進入105~135% 恒流保護模式，異常移除后可自動恢復；
過電壓保護：12V 輸出保護值 14.4~16.8V、24V 為 28.8~33.6V、48V 為 57.6~67.2V，保護模式為關斷輸出，重啟后恢復；
輸入反極性保護：輸入端負極串聯 MOSFET，極性反接時 MOSFET 開路，電源無輸出，無設備損壞，異常移除后自動恢復；
輸入欠壓鎖定保護：各檔位設專屬 ON/OFF 電壓閾值，電壓低于閾值時關斷輸出，達到閾值后自動恢復；
浪涌電流抑制：啟動時由電流限制電路抑制浪涌，啟動完成后 MOSFET 短路浪涌抑制線路降低功耗，輸入端正極串聯慢熔保險絲（A 型 10A2、B 型 8A2、C 型 8A1、D 型 4A1）。
五、認證與標準符合性
安規認證：通過 IEC62368-1、UL62368-1、EAC TP TC 004、AS/NZS 62368.1，設計參考 UL508；
鐵道標準：符合BS EN/EN50155（沖擊、震動、電壓中斷）、BS EN/EN45545-2（防火，HL1/HL2/HL3 全等級通過氧指數、煙密度、煙毒性等測試）、BS EN/EN50121-3-2（電磁兼容）；
EMC 發射：BS EN/EN55032（傳導 / 輻射均為 Class B）、BS EN/EN61000-3-3（電壓閃爍）；
EMC 抗擾度：均達 Level3/4 等級，符合 BS EN/EN61000-4 系列標準，ESD 8KV 空氣 / 6KV 接觸、浪涌 1KV 線對線 / 2KV 線對地等，均滿足 criteria A；
環境測試：通過高低溫、濕熱、振動、沖擊、鹽霧等測試，符合 EN 50155、EN 60068、EN 61373 等標準，無損壞且測試結果 PASS。
六、機構與端子定義
端子 TB1（輸入）：1 腳 FG（機殼地）、2 腳 - Vin（直流輸入負極）、3 腳 + Vin（直流輸入正極）；
端子 TB2（輸出）：1/2 腳 - Vo（直流輸出負極）、3/4 腳 + Vo（直流輸出正極）；
耐振動性能：組件級 10~500Hz、5G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘；安裝級符合 IEC61373 標準。
關鍵問題
問題 1（產品適配性）：DDR-120 系列針對軌道交通場景的核心適配優勢是什么？
答案：核心適配優勢體現在標準符合性和環境耐受性兩大方面，一是符合 BS EN/EN50155 鐵道電氣標準、BS EN/EN45545-2 全等級防火標準及 BS EN/EN50121-3-2 鐵道 EMC 標準，滿足軌道交通的安規和防火要求；二是支持 - 40~+70℃寬溫工作、5000 米海拔，通過鐵道級振動、沖擊、鹽霧測試，且具備電壓中斷 S1/S2 等級適配能力，能應對軌道交通的復雜工況；同時 4KVdc 強隔離和全維度保護功能，提升了軌道交通場景的使用安全性。
問題 2（電氣性能）：DDR-120 系列的峰值負載能力具體表現如何，不同輸入檔位的峰值功率是否有差異？
答案：DDR-120 系列具備150% 額定峰值負載能力，峰值負載最長可維持3 秒，之后進入恒流保護模式；不同輸入檔位的峰值功率存在差異，A 型峰值功率為 150W，B/C/D 型峰值功率均為 180W，且所有型號的紋波與噪聲均控制在 50mVp-p 以內，峰值負載下仍能保證輸出穩定性。
問題 3（使用與保護）：DDR-120 系列的輸入保護包含哪些措施，各檔位的保險絲配置和欠壓鎖定閾值有何不同？
答案：輸入保護包含反極性保護、欠壓鎖定保護、浪涌電流抑制和保險絲過流保護四類；①保險絲：A 型為 Conquer MST 10A/250V 慢熔2，B 型為 8A/250V 慢熔2，C 型為 8A/250V 慢熔1，D 型為 4A/250V 慢熔1；②欠壓鎖定閾值：A 型 ON≥9V/OFF≤8.5V，B 型 ON≥16.8V/OFF≤16.5V，C 型 ON≥33.6V/OFF≤33V，D 型 ON≥67.2V/OFF≤65V；反極性保護通過負極 MOSFET 實現，浪涌電流通過啟動限流電路 + 后續 MOSFET 短路抑制線路實現。
