明緯 DDR-60 系列是 60W 導軌型 DC-DC 轉換器，擁有52.5mm 超薄寬度，支持9~36V/18~75V 兩種 4:1 超寬輸入、5V/12V/15V/24V 多規格輸出，工作溫度覆蓋 **-40~+85℃，具備4KVdc 輸入 / 輸出增強隔離 **，輸出電壓可 ±10% 調節且無需最小負載，擁有短路 / 過負載等多重保護功能，適配 TS-35/7.5 或 15 導軌安裝，通過多項國際安全認證，MTBF 值最高達 3261.6K hrs，適用于工業控制、通信系統等多領域，提供 3 年保固。

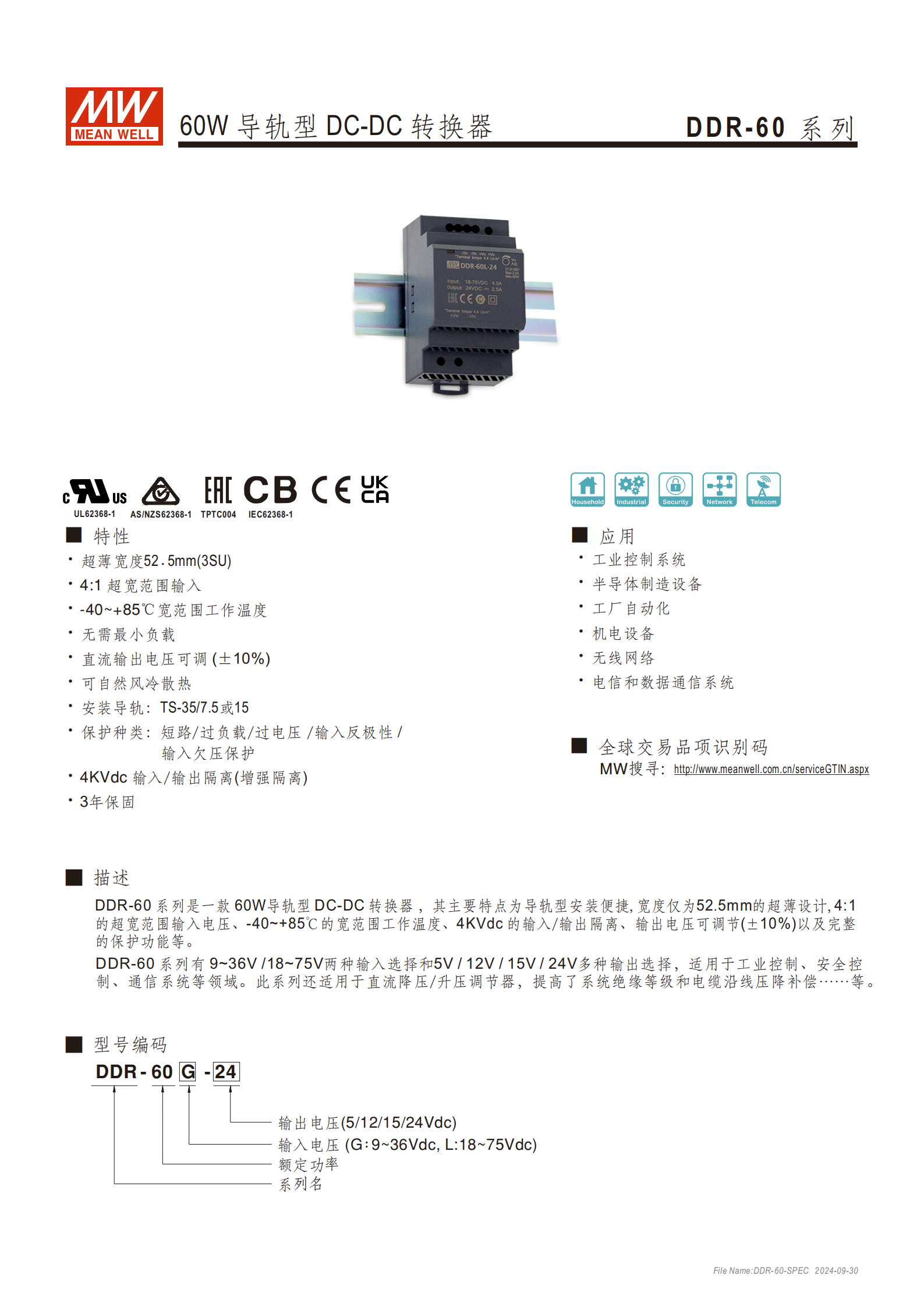

明緯 DDR-60 系列為60W 導軌型 DC-DC 轉換器，是工業級直流轉換設備，主打超薄、寬輸入、寬溫工作特性，適配工業自動化、通信等場景，提供3 年保固，為全球交易品項，可通過明緯官網查詢 GTIN 碼。
物理尺寸：52.59054.5mm（WHD），超薄寬度僅52.5mm(3SU)，單臺凈重 216g；
包裝規格：60pcs/14Kg/0.97CUFT；
安裝方式：適配TS-35/7.5 或 15標準導軌，安裝便捷；
散熱方式：自然風冷，無需額外散熱配件。
二、核心性能特性
輸入輸出：支持4:1 超寬范圍輸入，分9~36Vdc（L 型）/18~75Vdc（G 型）兩種選擇；輸出有5V/12V/15V/24V多規格，額定功率多為 60W（僅 DDR-60L-15 為 54W）；
電壓調節：輸出電壓可 **±10%** 直流調節，且無需最小負載，適配更多應用場景；
工作環境：-40~+85℃ 寬范圍工作溫度，儲存溫濕度與工作一致，工作濕度 5~95% RH 無冷凝；操作海拔最高5000 米，海拔超 2000 米時無風扇機型按3.5℃/1000m降額環境溫度；
隔離特性：4KVdc 輸入 / 輸出增強隔離，絕緣阻抗 I/P-O/P>100M Ohms / 500Vdc / 25℃/ 70% RH；
溫度系數：±0.03%/℃ (0 ~60℃)，電壓穩定性優異。

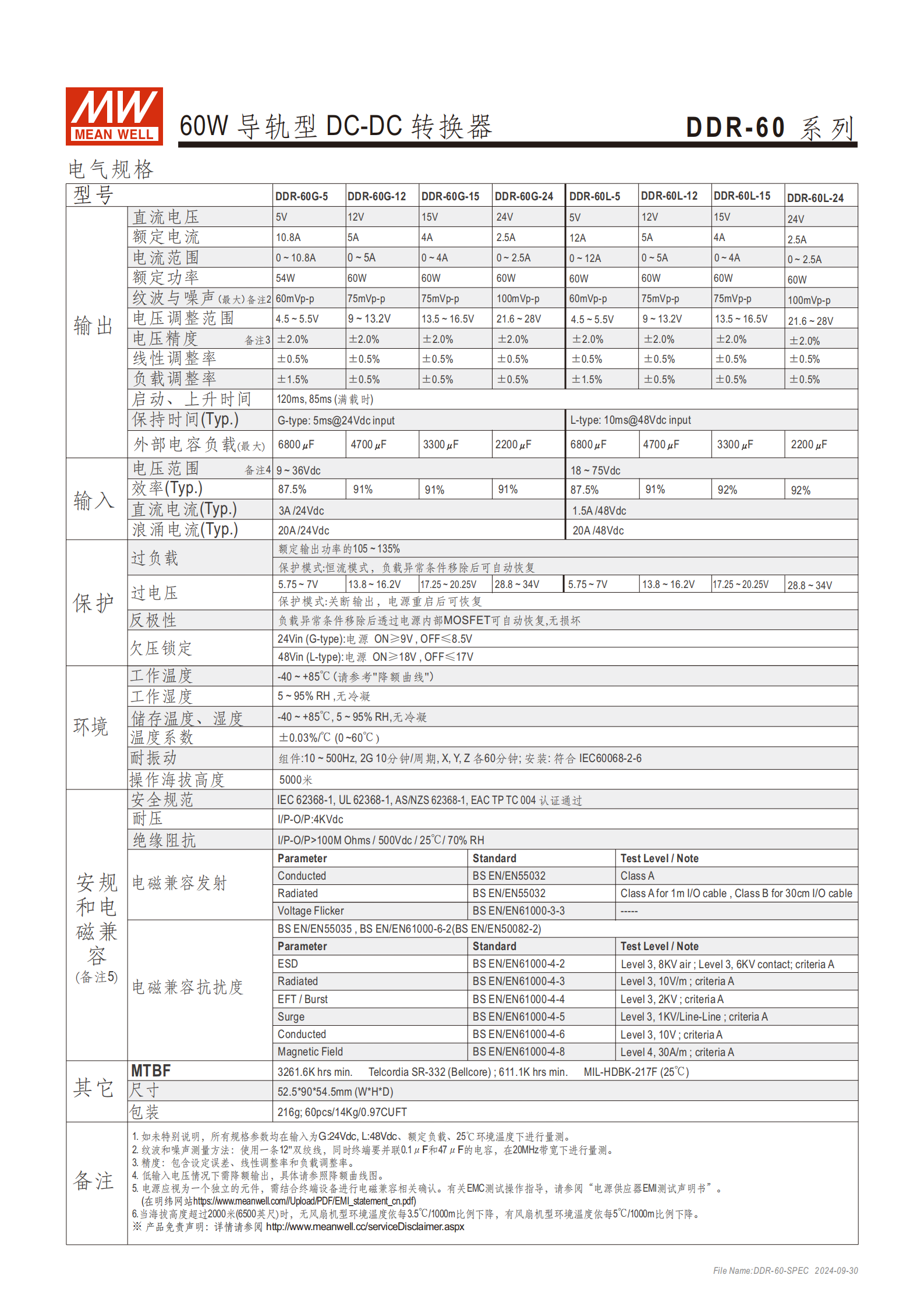

三、關鍵電氣規格（核心型號參數）
| 型號 | 輸入電壓 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (max) | 輸出電壓調整范圍 | 效率 (Typ.) |
|---|---|---|---|---|---|---|---|
| DDR-60L-24 | 9~36Vdc | 24V | 2.5A | 60W | 75mVp-p | 21.6~28V | 92% |
| DDR-60G-5 | 18~75Vdc | 5V | 12A | 60W | 60mVp-p | 4.5~5.5V | 91% |
| DDR-60L-15 | 9~36Vdc | 15V | 3.6A | 54W | 75mVp-p | 13.5~16.5V | 87.5% |
| DDR-60G-12 | 18~75Vdc | 12V | 5A | 60W | 75mVp-p | 9~13.2V | 91% |
| DDR-60G-24 | 18~75Vdc | 24V | 2.5A | 60W | 100mVp-p | 21.6~28V | 92% |
| DDR-60G-15 | 18~75Vdc | 15V | 4A | 60W | 75mVp-p | 13.5~16.5V | 91% |
| DDR-60L-12 | 9~36Vdc | 12V | 5A | 60W | 75mVp-p | 9~13.2V | 91% |
| DDR-60L-5 | 9~36Vdc | 5V | 10.8A | 60W | 60mVp-p | 4.5~5.5V | 87.5% |
| 通用電氣參數： |
電壓精度：±2.0%（含設定、線性、負載調整率）；
線性調整率：±0.5%（全型號）；
負載調整率：±0.5%（多數型號）/±1.5%（DDR-60L-15/DDR-60G-24）；
保持時間：120ms, 85ms (滿載時)，啟動上升時間 G 型 5ms@24Vdc、L 型 10ms@48Vdc；
外部電容負載：最大 6800μF（5V 輸出型號）/4700μF/3300μF/2200μF 不等。
四、完善的保護功能
全系列配備短路 / 過負載 / 過電壓 / 輸入反極性 / 輸入欠壓多重保護，保護機制各有不同，確保設備和負載安全：
過負載保護：額定輸出功率的105 ~ 135% 觸發，恒流模式，負載異常移除后自動恢復；
過電壓保護：觸發電壓 5.75~7V/13.8~16.2V/17.25~20.25V/28.8~34V（依型號），關斷輸出，電源重啟后恢復；
輸入反極性保護：負載異常移除后，透過內部 MOSFET自動恢復，設備無損壞；
輸入欠壓鎖定：G 型 (24Vin)ON≥9V ，OFF≤8.5V；L 型 (48Vin)ON≥18V ，OFF≤17V。
五、認證與可靠性
安全規范：通過IEC62368-1、UL62368-1、AS/NZS62368-1、EAC TP TC 004 國際認證；
電磁兼容：
發射：傳導 Class A、輻射 1m 線 Class A/30cm 線 Class B（EN55032），符合電壓閃爍 EN61000-3-3 標準；
抗擾度：ESD（Level3，8KV 空氣 / 6KV 接觸）、輻射（Level3，10V/m）、EFT（Level3，2KV）等，均符合 criteria A；
機械可靠性：耐振動（10 ~ 500Hz，2G 10 分鐘 / 周期，X/Y/Z 各 60 分鐘），符合 IEC60068-2-6；
平均無故障時間（MTBF）：3261.6K hrs min.（Telcordia SR-332），611.1K hrs min.（MIL-HDBK-217F，25℃），可靠性優異。
六、應用與引腳定義
應用領域：工業控制系統、半導體制造設備、工廠自動化、機電設備、無線網絡、電信和數據通信系統；亦可作為直流降壓 / 升壓調節器，提升系統絕緣等級、補償電纜沿線壓降；
引腳功能（核心）：1/2 腳 = 直流輸出 - Vo、3/4 腳 = 直流輸出 + Vo、5 腳 = 直流輸入 + Vin、6 腳 = 直流輸入 - Vin。
七、重要備注
未特別說明時，參數均在 G 型 24Vdc/L 型 48Vdc 輸入、額定負載、25℃環境下測量；
紋波噪聲測量需用 12" 雙絞線，終端并聯 0.1μF+47μF 電容，20MHz 帶寬下測試；
低輸入電壓需按降額曲線降額輸出，海拔超 2000 米需按標準降額環境溫度；
電源需結合終端設備做電磁兼容確認，相關測試指導可參考明緯官網 EMI 聲明書。
關鍵問題
問題 1（性能適配類）：DDR-60 系列的輸入輸出規格分哪幾類，不同輸入型號的核心區別是什么？
答案：輸入分 **L 型（9~36Vdc）和G 型（18~75Vdc）** 兩類 4:1 超寬輸入，輸出均提供 5V/12V/15V/24V 四種規格；核心區別在于輸入電壓范圍，L 型適配低壓直流輸入場景，G 型適配高壓直流輸入場景，且啟動上升時間、欠壓鎖定閾值不同（G 型 5ms@24Vdc、欠壓 ON≥9V；L 型 10ms@48Vdc、欠壓 ON≥18V），效率也隨型號略有差異。
問題 2（使用安全類）：DDR-60 系列配備哪些保護功能，各保護功能的觸發機制和恢復方式是什么？
答案：配備短路 / 過負載 / 過電壓 / 輸入反極性 / 輸入欠壓五種保護功能；1. 過負載：105~135% 額定功率觸發，恒流模式，負載異常移除后自動恢復；2. 過電壓：依型號觸發電壓不同，關斷輸出，電源重啟后恢復；3. 輸入反極性：異常移除后通過內部 MOSFET 自動恢復，設備無損壞；4. 輸入欠壓：G 型 ON≥9V/OFF≤8.5V、L 型 ON≥18V/OFF≤17V，達到閾值自動通斷；5. 短路：隨過負載 / 過電壓保護聯動實現安全防護。
問題 3（實際應用類）：DDR-60 系列在實際使用中，有哪些環境和使用條件需要降額操作，具體降額標準是什么？
答案：有兩種情況需降額：1.低輸入電壓場景：需按照產品配套的降額曲線進行輸出降額，不同型號（如 DDR-60G-5、DDR-60L-24）的降額閾值和比例不同；2.高海拔場景：操作海拔超過2000 米時，無風扇機型的環境溫度按3.5℃/1000 米的比例下降，若為有風扇機型則按5℃/1000 米下降。
