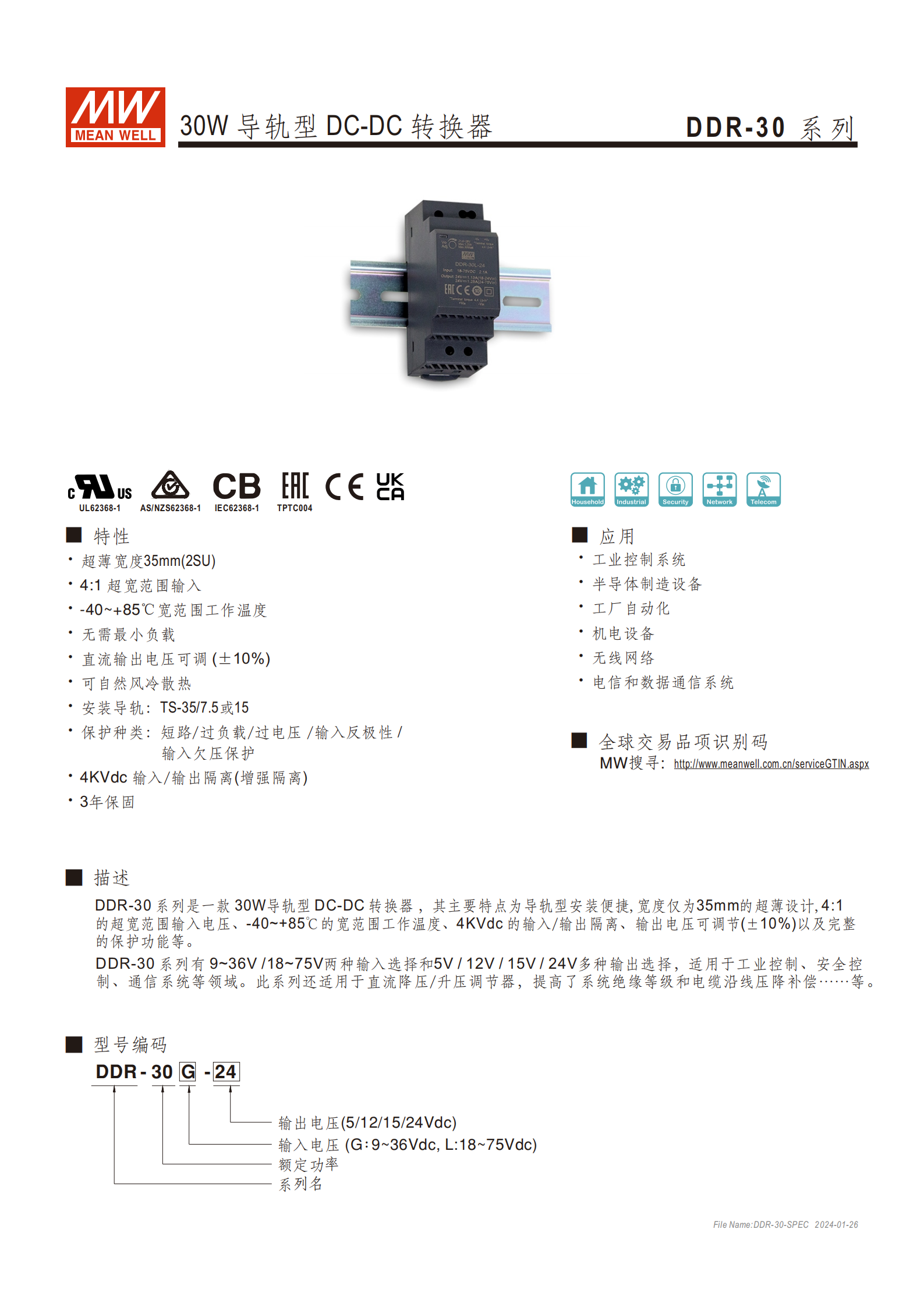

DDR-30 系列是明緯推出的30W 導軌型 DC-DC 轉換器，擁有35mm 超薄寬度，支持9~36V/18~75V 兩種 4:1 超寬輸入、5/12/15/24V 多種輸出，工作溫度覆蓋 **-40~+85℃，具備4KVdc 輸入 / 輸出增強隔離 **，輸出電壓可 ±10% 調節且無需最小負載，擁有短路 / 過負載等多重保護功能，適配 TS-35/7.5 或 15 導軌安裝，通過 UL62368-1 等多項安規認證，MTBF 值達 2780.3K hrs min.，提供 3 年保固，廣泛應用于工業控制、通信系統等領域。
DDR-30 系列為明緯出品的30W 導軌型 DC-DC 轉換器，是工業及通信領域的直流電源轉換器件，核心優勢為超薄設計、寬輸入范圍、全保護功能及高可靠性，提供3 年保固，為全球交易品項，適配 TS-35/7.5 或 15 型導軌安裝，支持自然風冷散熱，無需最小負載即可穩定工作。
二、核心產品特性
物理設計：超薄寬度35mm(2SU)，尺寸為359054.5mm（WHD），單臺重量0.12Kg，包裝規格 96pcs/12.5Kg/1.1CUFT；
電氣特性：支持4:1 超寬范圍輸入，輸出電壓可 **±10% 直流調節 **，輸入 / 輸出為4KVdc 增強隔離，絕緣阻抗 I/P-O/P>100M Ohms / 500Vdc / 25℃/ 70% RH；
環境適應性：工作溫度 **-40~+85℃（低輸入電壓需降額，海拔超 2000 米按比例降溫），儲存溫濕度與工作一致，工作濕度5 ~ 95% RH（無冷凝），操作海拔高度5000 米 **，溫度系數 **±0.03%/℃ (0 ~60℃)**；
耐振動性：組件耐振 10 ~ 500Hz、2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘，安裝符合 IEC60068-2-6 標準。

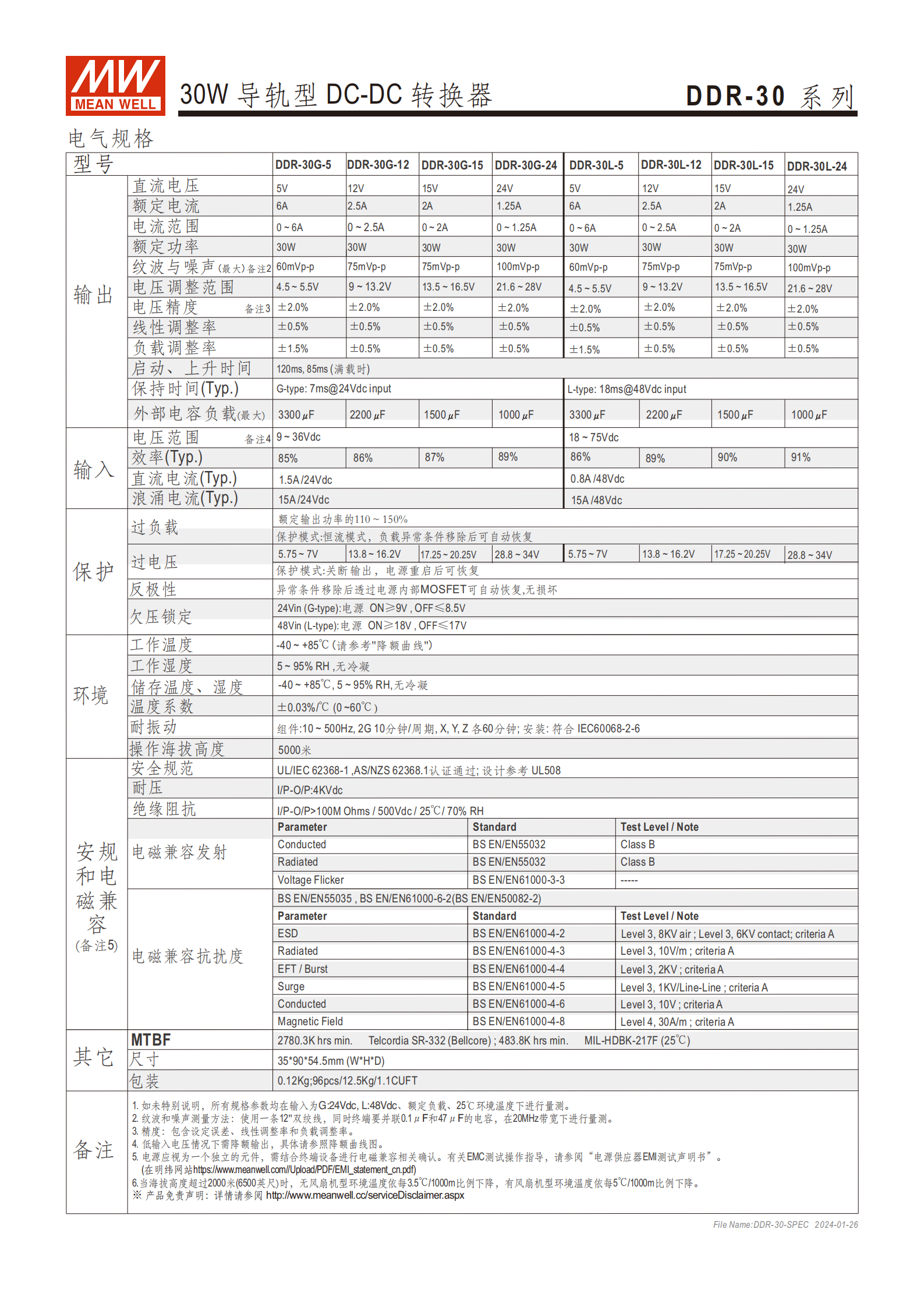

三、型號與電氣規格
該系列分G 型（9~36Vdc 輸入）和L 型（18~75Vdc 輸入），各有 5V/12V/15V/24V 四種輸出，額定功率均為30W，核心電氣參數如下表：
| 型號 | 輸出電壓 | 額定電流 | 紋波噪聲 (最大) | 電壓調整范圍 | 效率 (Typ.) | 外部電容負載 (最大) |
|---|---|---|---|---|---|---|
| DDR-30G-5 | 5V | 6A | 75mVp-p | 4.5~5.5V | 85% | 3300μF |
| DDR-30G-12 | 12V | 2.5A | 60mVp-p | 9~13.2V | 86% | 2200μF |
| DDR-30G-15 | 15V | 2A | 60mVp-p | 13.5~16.5V | 87% | 1500μF |
| DDR-30G-24 | 24V | 1.25A | 75mVp-p | 21.6~28V | 89% | 1000μF |
| DDR-30L-5 | 5V | 6A | 75mVp-p | 4.5~5.5V | 86% | 3300μF |
| DDR-30L-12 | 12V | 2.5A | 100mVp-p | 9~13.2V | 89% | 2200μF |
| DDR-30L-15 | 15V | 2A | 100mVp-p | 13.5~16.5V | 90% | 1500μF |
| DDR-30L-24 | 24V | 1.25A | 75mVp-p | 21.6~28V | 91% | 1000μF |
| 通用參數：電壓精度 **±2.0%，線性調整率±0.5%，保持時間 Typ.120ms（滿載 85ms），啟動上升時間 G 型7ms@24Vdc**、L 型18ms@48Vdc。 |
四、多重保護功能
全系列配備完善的保護機制，不同保護模式恢復方式不同，具體如下：
過負載保護：負載為額定輸出功率的110~150%時觸發，恒流模式，負載異常移除后自動恢復；
過電壓保護：保護電壓 5.75~34V（依型號不同），觸發后關斷輸出，電源重啟后恢復；
輸入反極性保護：異常條件移除后，通過內部 MOSFET自動恢復，器件無損壞；
輸入欠壓鎖定：G 型 (24Vin)ON≥9V、OFF≤8.5V，L 型 (48Vin)ON≥18V、OFF≤17V。
五、安規與電磁兼容
安全規范：通過UL/IEC 62368-1、AS/NZS 62368.1認證，設計參考 UL508；
電磁兼容發射：傳導 / 輻射均符合 BS EN/EN55032 Class B，電壓閃爍符合 BS EN/EN61000-3-3；
電磁兼容抗擾度：均達標準 A，其中 ESD（Level3，8KV 空氣 / 6KV 接觸）、浪涌（Level3，1KV 線對線）、磁場（Level4，30A/m）等；
其他標準：符合 BS EN/EN55035、BS EN/EN61000-6-2 等。
六、可靠性與 Pin 腳定義
可靠性：MTBF 值2780.3K hrs min.（Telcordia SR-332 標準）、483.8K hrs min.（MIL-HDBK-217F，25℃）；
Pin 腳功能：1 腳 - 直流輸出 + Vo、2 腳 - 直流輸出 - Vo、3 腳 - 直流輸入 - Vin、4 腳 - 直流輸入 + Vin。
七、應用領域
工業領域：工業控制系統、半導體制造設備、工廠自動化、機電設備；
通信領域：無線網絡、電信和數據通信系統；
其他場景：直流降壓 / 升壓調節器，系統絕緣等級提升、電纜沿線壓降補償。
關鍵問題
問題 1：DDR-30 系列 G 型和 L 型的核心輸入?yún)^(qū)別是什么？適配的應用場景有何不同？
答案：G 型輸入電壓范圍為9~36Vdc，適配低壓直流供電的工業現場、小型機電設備等場景；L 型輸入電壓范圍為18~75Vdc，適配高壓直流供電的通信基站、大型自動化產線、遠距離直流供電的無線網絡等場景，二者均為 4:1 超寬輸入，滿足不同現場的直流供電需求。
問題 2：DDR-30 系列的保護功能有哪些？不同保護功能的恢復方式分別是什么？
答案：該系列擁有短路、過負載、過電壓、輸入反極性、輸入欠壓五種保護功能；恢復方式分為三類：①過負載 / 輸入反極性：異常條件移除后自動恢復（反極性通過內部 MOSFET 實現無損壞恢復）；②過電壓：觸發后關斷輸出，電源重啟后恢復；③輸入欠壓：達到欠壓閾值自動關斷，電壓恢復至啟動閾值后自動啟動。
問題 3：DDR-30 系列在特殊環境下（高海拔、低輸入電壓）的使用要求是什么？
答案：①低輸入電壓：需按照產品降額曲線進行輸出功率降額，否則會影響器件正常工作；②高海拔：操作海拔最高 5000 米，當海拔超 2000 米時，無風扇的該系列機型需按每 3.5℃/1000m的比例降低環境工作溫度，避免因散熱不佳導致故障。
