一、DDR-15G 系列（輸入電壓：9~36Vdc，支持 5000 米操作海拔）
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| DDR-15G-3.3 | 3.3V | 3.5A | 11.6W | 3.0~3.6V | 50mVp-p |
| DDR-15G-5 | 5V | 3A | 15W | 4.5~5.5V | 50mVp-p |
| DDR-15G-12 | 12V | 1.25A | 15W | 9~13.2V | 60mVp-p |
| DDR-15G-15 | 15V | 1A | 15W | 13.5~16.5V | 75mVp-p |
| DDR-15G-24 | 24V | 0.63A | 15W | 21.6~28V | 100mVp-p |
二、DDR-15L 系列（輸入電壓：18~75Vdc，支持 2000 米操作海拔）
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| DDR-15L-3.3 | 3.3V | 4.5A | 15W | 3.0~3.6V | 50mVp-p |
| DDR-15L-5 | 5V | 3A | 15W | 4.5~5.5V | 50mVp-p |
| DDR-15L-12 | 12V | 1.25A | 15W | 9~13.2V | 60mVp-p |
| DDR-15L-15 | 15V | 1A | 15W | 13.5~16.5V | 75mVp-p |
| DDR-15L-24 | 24V | 0.63A | 15W | 21.6~28V | 100mVp-p |
型號選型核心區分
輸入電壓是核心選型依據：現場供電為 9~36Vdc 選 G 系列，18~75Vdc 選 L 系列；
3.3V 輸出場景：L 系列 3.3V 額定電流 4.5A（15W 滿功率），G 系列僅 3.5A（11.6W），低電壓大電流需求優先選 DDR-15L-3.3；
高海拔場景（超 2000 米）：僅 G 系列支持 5000 米海拔，L 系列僅限 2000 米及以下使用。
明緯 DDR-15 系列是 15W 超薄導軌型 DC-DC 轉換器，寬度僅17.5mm，分DDR-15G（9~36Vdc 輸入）和DDR-15L（18~75Vdc 輸入）兩大款型，均提供 3.3V/5V/12V/15V/24V 多種輸出，具備4:1 超寬輸入范圍、-40~+85℃寬工作溫度、4KVdc 輸入輸出增強隔離、±10% 輸出電壓可調特性，無最小負載要求，擁有短路 / 過負載等全維度保護功能，支持 TS-35/7.5 或 15 導軌安裝、自然風冷，通過 UL62368-1 等多項安規認證，MTBF 值最高達3446.2K hrs，質保 3 年，適用于工業控制、通信系統等多領域。
一、產品基礎定位
明緯 DDR-15 系列為15W 導軌型 DC-DC 轉換器，主打超薄便捷安裝與寬環境適應性，是工業、通信領域的直流電源轉換核心元件，分DDR-15G（低電壓輸入）和DDR-15L（高電壓輸入）兩個子系列，全系列提供 3 年保固，為全球交易品項。
二、核心物理與安裝特性
尺寸與重量：超薄寬度17.5mm(1SU)，整體尺寸17.59054.5mm(WHD)，單臺重量 68g，包裝規格 160pcs/12Kg（G 型 1.14CUFT、L 型 1.19CUFT）；
安裝方式：支持TS-35/7.5 或 15 導軌安裝，端子 Pin 腳功能固定：1 腳 (+Vo)、2 腳 (-Vo)、3 腳 (-Vin)、4 腳 (+Vin)；
散熱方式：自然風冷散熱，無風扇設計，適配工業無額外散熱的場景需求。

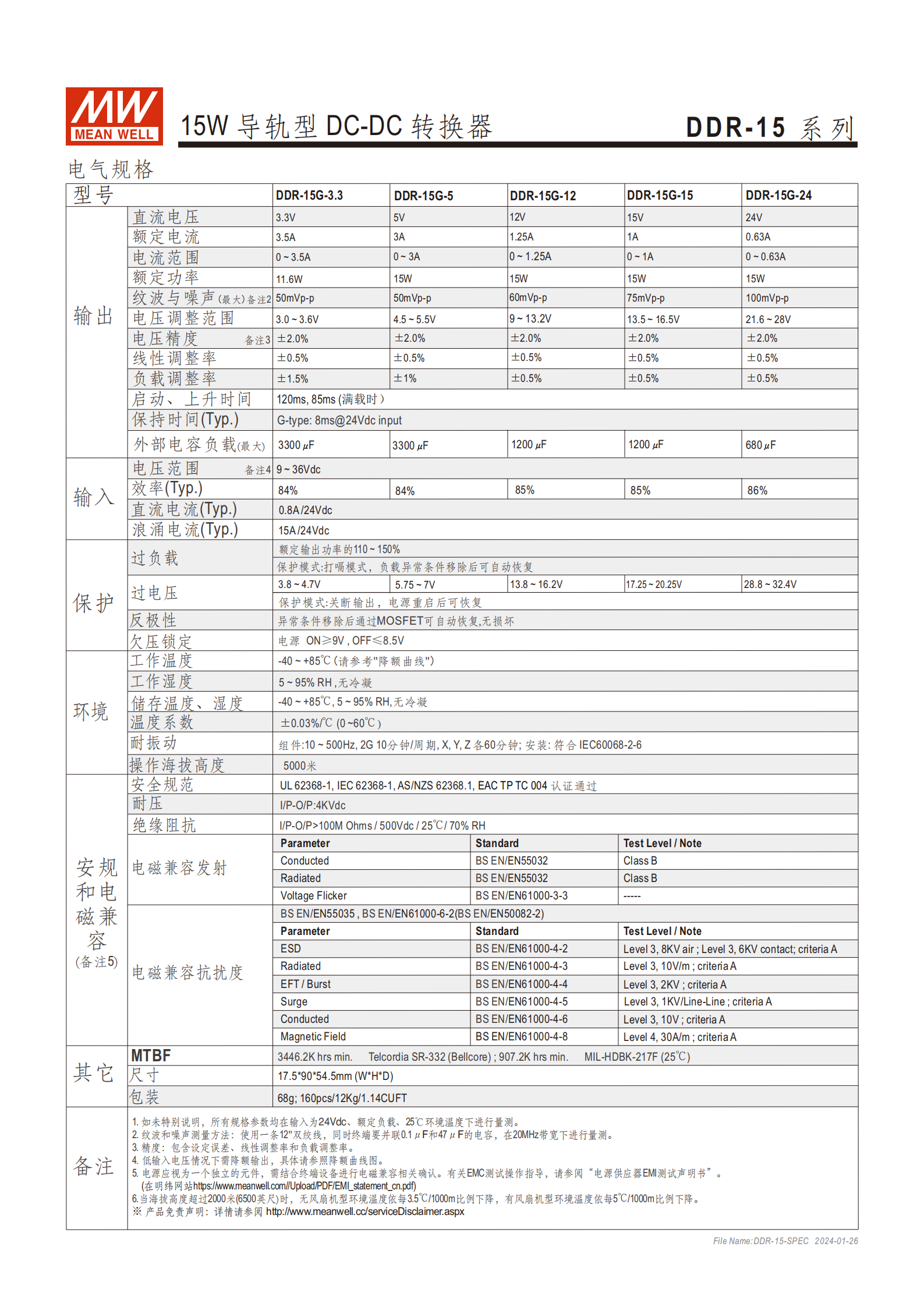

三、核心電氣規格（分系列）
兩大子系列核心參數差異主要在輸入電壓、額定電流、操作海拔等，輸出規格高度統一，關鍵參數如下表：
| 項目 | DDR-15G 系列 | DDR-15L 系列 |
|---|---|---|
| 輸入電壓范圍 | 9~36Vdc | 18~75Vdc |
| 欠壓鎖定（ON/OFF） | ≥9V/≤8.5V | ≥18V/≤17V |
| 3.3V 額定電流 | 3.5A（額定功率 11.6W） | 4.5A（額定功率 15W） |
| 5V/12V/15V/24V 額定電流 | 3A/1.25A/1A/0.63A（均 15W） | 3A/1.25A/1A/0.63A（均 15W） |
| 保持時間 | - | 16ms@48Vdc 輸入 |
| 操作海拔高度 | 5000 米 | 2000 米 |
| 浪涌電流（Typ.） | 15A/24Vdc | 15A/48Vdc |
| MTBF（最小值） | 3446.2K hrs(Telcordia)；907.2K hrs(MIL) | 907K hrs(MIL) |
全系列通用輸出電氣參數：
輸出電壓：3.3V/5V/12V/15V/24V，電壓調整范圍 ±10%，電壓精度 **±2.0%**；
紋波與噪聲（最大）：3.3V/5V 為 50mVp-p，12V 為 60mVp-p，15V 為 75mVp-p，24V 為 100mVp-p；
調整率：線性調整率均≤0.5%；負載調整率 3.3V 為 ±1.5%、5V 為 ±1%、12V/15V/24V 為 ±0.5%；
外部電容負載（最大）：3.3V/5V 為 3300μF，12V/15V 為 1200μF，24V 為 680μF；
效率（Typ.）：3.3V 為 84%，5V 為 85%，12V/15V 為 86%，24V 為 87%（L 型略高于 G 型）。
四、環境適應性
工作溫度：-40~+85℃（低輸入電壓需降額輸出，海拔超 2000 米時，每 1000 米環境溫度下降 3.5℃）；
儲存 / 工作濕度：5~95%RH，無冷凝，儲存溫度同樣為 - 40~+85℃；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：組件 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘，安裝符合 IEC60068-2-6 標準。
五、保護功能
全系列配備全維度保護機制，不同保護采用差異化恢復模式，適配工業復雜工況：
過負載保護：負載為額定功率的110~150%，打嗝模式，異常移除后自動恢復；
過電壓保護：3.3V (3.8~4.7V)、5V (5.75~7V)、12V (13.8~16.2V)、15V (17.25~20.25V)、24V (28.8~32.4V)，關斷輸出，電源重啟后恢復；
輸入反極性保護：通過 MOSFET 實現，異常移除后自動恢復且無元件損壞；
輸入欠壓鎖定：達到閾值后切斷輸出，恢復輸入電壓后正常工作。
六、安規與電磁兼容
絕緣與耐壓：輸入 / 輸出增強隔離 4KVdc，絕緣阻抗 **>100M Ohms / 500Vdc /25℃/70% RH**；
安規認證：G 型通過 UL62368-1、IEC62368-1、AS/NZS62368-1、EAC TP TC 004；L 型通過 IEC62368-1、AS/NZS62368.1，設計參考 UL508；
電磁兼容（EMC）
發射：傳導 / 輻射均符合 BS EN/EN55032 Class B 標準，電壓閃爍符合 EN61000-3-3；
抗擾度：ESD（8KV 空氣 / 6KV 接觸）、輻射（10V/m）、EFT（2KV）等均達 Level3，磁場抗擾達 Level4 (30A/m)，均符合 EN61000 系列標準，判定標準為 A（合格）。
七、應用領域
工業類：工業控制系統、半導體制造設備、工廠自動化、機電設備；
通信類：無線網絡、電信和數據通信系統；
電源調節類：直流降壓 / 升壓調節器，可提升系統絕緣等級、實現電纜沿線壓降補償。
關鍵問題
問題 1（產品選型）：DDR-15G 和 DDR-15L 系列的核心選型差異是什么？適用場景有何不同？
答案：核心差異在輸入電壓范圍和操作海拔，DDR-15G 輸入為 9~36Vdc，支持 5000 米高海拔，適用于低電壓直流供電、高海拔的工業現場（如高原工廠、戶外工控設備）；DDR-15L 輸入為 18~75Vdc，僅支持 2000 米海拔，適用于高電壓直流供電的常規海拔場景（如室內通信機房、工廠自動化產線）。此外，DDR-15L 的 3.3V 額定電流更高（4.5A），且有 16ms 保持時間，對低電壓大電流、需短時續電的場景更適配。
問題 2（性能保障）：DDR-15 系列的保護功能有哪些？不同保護的恢復方式為何設計成差異化形式？
答案：保護功能包含短路、過負載、過電壓、輸入反極性、輸入欠壓五大類；差異化恢復設計是為了適配工業場景的故障等級：過負載為輕微故障，采用打嗝模式自動恢復，避免設備頻繁重啟；過電壓為嚴重故障，采用關斷輸出需重啟恢復，防止過壓損壞后端精密元件；輸入反極性為接線故障，采用MOSFET 防護自動恢復，避免接線失誤導致的元件燒毀，同時降低人工維護成本。
問題 3（實際應用）：DDR-15 系列在實際使用中需注意哪些關鍵使用規范？
答案：① 低輸入電壓時需按降額曲線降額輸出，避免過載；② 海拔超 2000 米時，環境溫度需按3.5℃/1000 米比例下降，保證散熱；③ 紋波噪聲測量需按規范操作，實際使用中需結合終端設備做 EMC 確認，參考明緯官方 EMI 測試聲明書；④ 外部電容負載不可超過額定最大值（如 3.3V 最大 3300μF），防止元件損壞；⑤ 接線需嚴格匹配 Pin 腳定義（1+Vo/2-Vo/3-Vin/4+Vin），避免反極性接錯（雖有保護但仍需規范）
