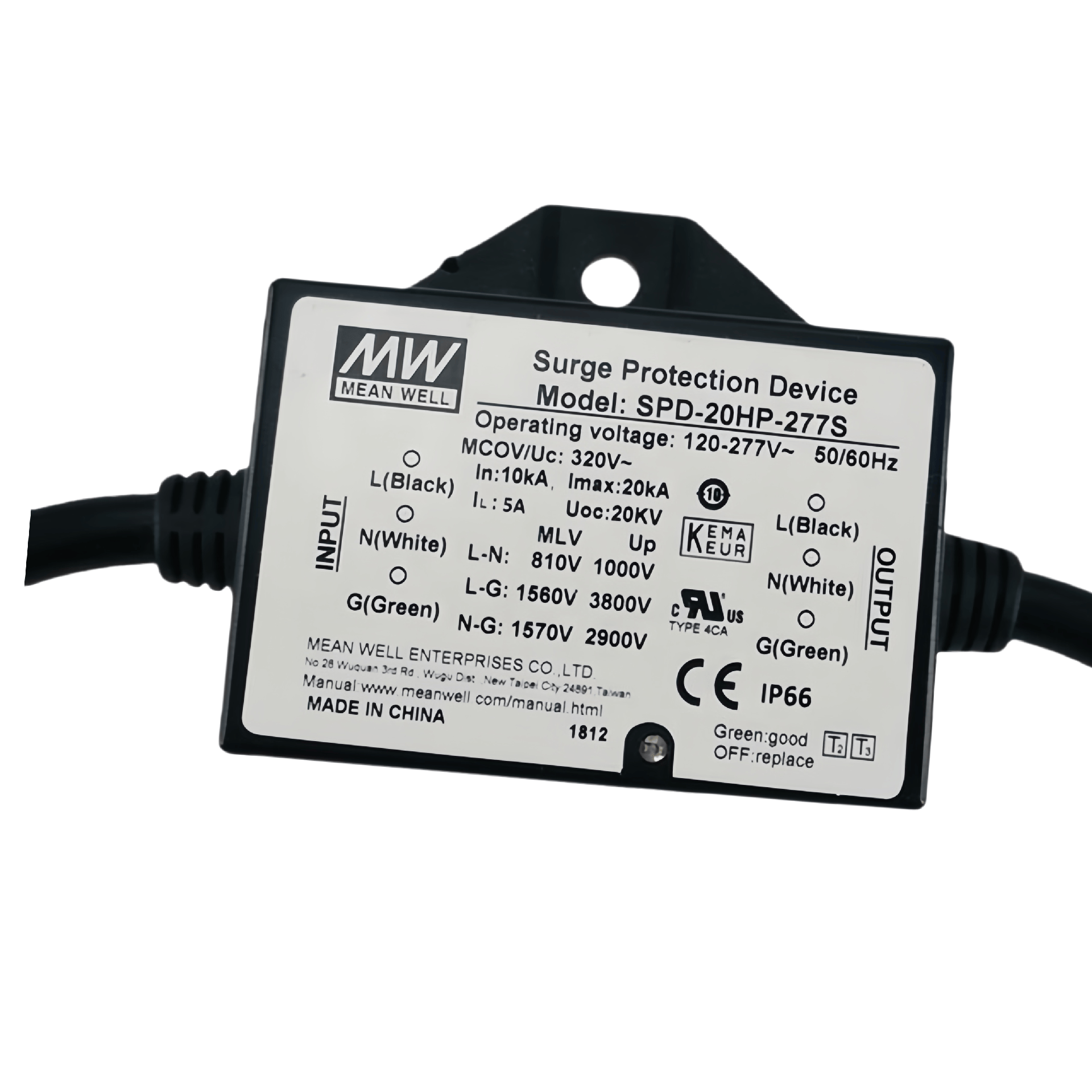

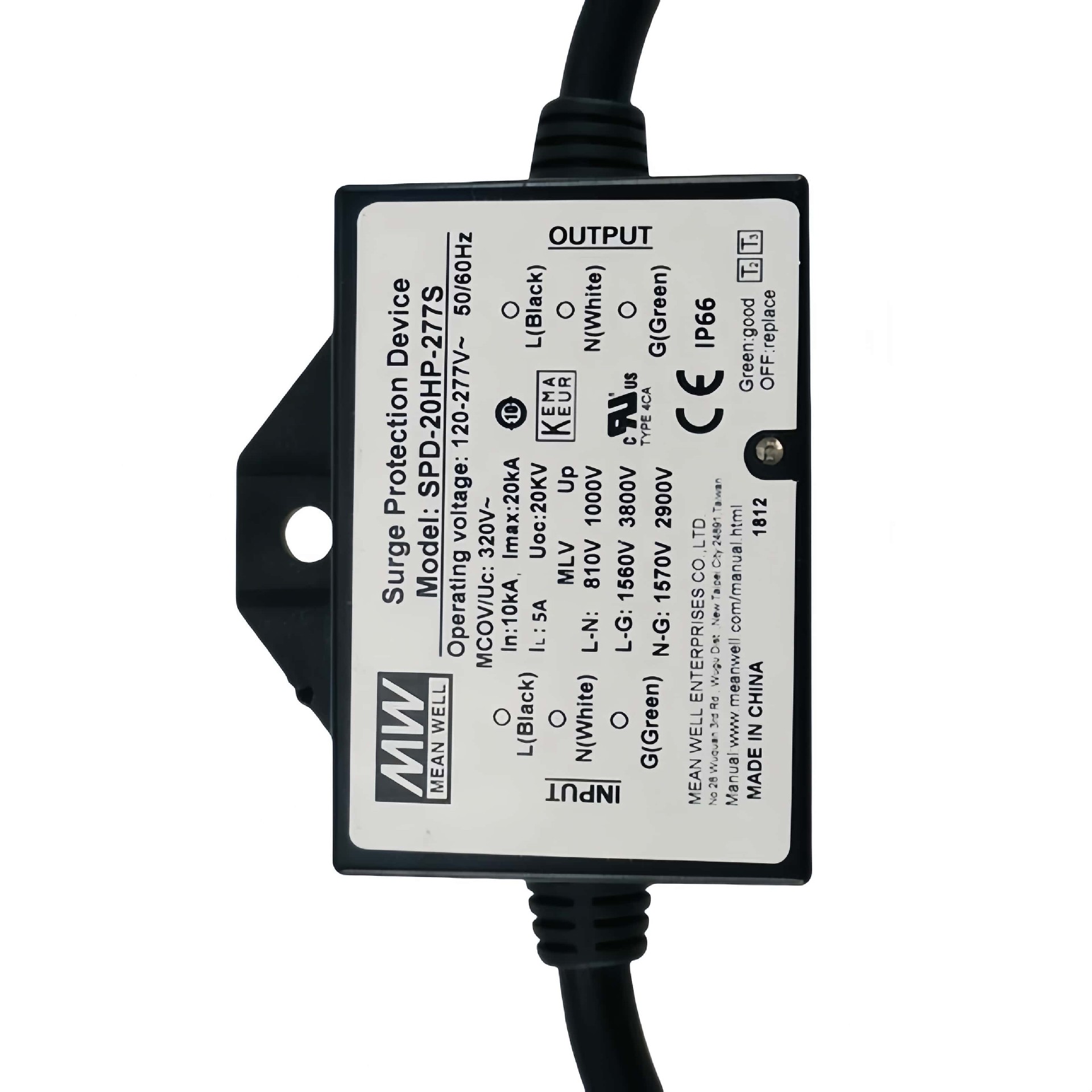

SPD-20HP 系列 20kA 高性能浪涌保護器為串聯式設計，防護等級達IP66，適配120~277VAC/347~480VAC電壓區間，最大放電電流20kA（8/20μs），具備線 - 地和線 - 線保護、熱保護及 LED 狀態指示功能，采用雙絕緣電纜線，符合UL1449 type 4等認證，專為戶外和商業 LED 照明場景設計，通過超低殘壓（MLV）和低電壓保護等級（Up）實現精準浪涌防護，且內置過熱斷路保障使用安全，串聯安裝即可，單體重 0.233~0.243Kg，工作溫度為 **-40~+75℃**。
一、產品核心定位
SPD-20HP 系列為 20kA 高性能浪涌保護器，是針對戶外和商業 LED 照明場景設計的自我保護型器件，核心用于瞬間瞬時過壓保護，通過超低殘壓和低電壓保護等級實現精準浪涌防護，同時延長 LED 燈具工作壽命。
二、核心產品特性
結構與防護：串聯式設計，防護等級IP66，可室內 / 室外安裝；配備雙絕緣電纜線，具備線 - 地和線 - 線雙重保護，內置熱保護功能，采用 UL1449 type 4 元件裝配。
電氣性能：最大放電電流20kA（8/20μs），擁有超低 MLV（測量的限制電壓）和低 Up（電壓保護值），低鉗位電壓可實現偕同浪涌防護，適配更多 LED 驅動器。
安全與提示：采用熱保護壓敏電阻技術，極端情況（壓敏電阻失效 / 持續過壓）下過熱斷路，防止災難性故障和火災；內置LED 狀態指示燈，綠色亮起為功能正常，熄滅表示達到使用壽命需更換。
認證標準：符合UL1449（第四版），其中 SPD-20HP-277S 額外通過BS EN/EN61643-11認證。
三、電氣規格參數
兩款核心機型的關鍵電氣參數如下表，通用參數：最大持續工作電流 5A、操作溫度 - 40~+75℃、標稱放電電流10kA（8/20μs）。
| 機型 | SPD-20HP-277S | SPD-20HP-480S |
|---|---|---|
| 工作電壓 | 120~277VAC 50/60Hz | 347~480VAC 50/60Hz |
| MCOV/Uc（最大連續工作電壓） | 320VAC | 510VAC |
| MLV（L-N/L-G/N-G） | 1400V/1560V/1570V | 810V/1560V/1570V |
| Up（L-N/L-G/PE/N-G/PE） | 1000V/3800V/2900V | ----- |
| 后備熔斷器（最大 gG 保險絲） | 21A | ----- |
| 最大接地漏電電流 Uc | 50μA | ----- |
| IEC 61643-11 測試分類 | Test Class Ⅱ and Ⅲ | ----- |
| BS EN/EN 61643-11 類型分類 | Type 2 and 3 | ----- |
| UL 1449 Type | 4CA | ----- |
SPD-20HP-277S 重復浪涌能力（8/20μs 脈沖）：1 次 20000A、2 次 15000A、15 次 10000A、100 次 3000A、1000 次 1600A、10000 次 650A、100000 次 400A、1000000 次 240A。SPD-20HP-277S 暫時過電壓：TN 電網故障下 5s 耐受 403VAC、120min 耐受 529VAC。
四、物理規格
尺寸：通用71.667.732mm（LWH）；
重量：
SPD-20HP-277S：0.233Kg / 個，1.67Kg / 盒（6pcs），9Kg / 箱（5 盒）；
SPD-20HP-480S：0.243Kg / 個，1.73Kg / 盒（6pcs），9.3Kg / 箱（5 盒）。
五、安裝操作要求
連接方式：必須串聯連接于輸入線，需參考產品安裝圖操作；
前期準備：安裝前用電壓表驗證工作電壓（AC/DC），確保電壓符合機型額定值，超額定值禁止安裝；
操作規范：安裝前斷開電力系統，確認所有連接正確后再通電；
狀態檢查：通電后 LED 指示燈應正常亮起，若不亮需及時維修 SPD；綠色 LED 熄滅時，說明 SPD 達到使用壽命，需更換。
六、產品附加說明
壽命終止指示：具備明確的 LED 視覺提示，方便及時更換；
免責聲明：詳細產品免責信息可參閱明緯官網對應鏈接。
關鍵問題
問題 1（產品適配性）：SPD-20HP 系列浪涌保護器的核心適配場景和電壓區間分別是什么？
答案：核心適配戶外和商業 LED 照明場景，包括道路 / 交通 / 街道 / 隧道照明、數字標牌、洗墻燈、泛光照明、停車場 / 車庫照明等；電壓區間分兩款，SPD-20HP-277S 適配 120~277VAC 50/60Hz，SPD-20HP-480S 適配 347~480VAC 50/60Hz。
問題 2（核心安全與性能）：SPD-20HP 系列實現安全防護的核心技術和關鍵電氣性能參數是什么？
答案：核心安全技術為熱保護壓敏電阻技術，極端情況（壓敏電阻失效 / 持續過壓）下內置的過熱斷路可防止災難性故障和火災，同時具備 IP66 防護、雙絕緣電纜線、線 - 地 + 線 - 線保護等多重防護；關鍵電氣性能參數為：最大放電電流20kA（8/20μs）、標稱放電電流10kA（8/20μs）、最大持續工作電流 5A、操作溫度 - 40~+75℃，且擁有超低 MLV（測量的限制電壓）和低 Up（電壓保護值）。
問題 3（安裝與維護）：SPD-20HP 系列的安裝核心要求和維護判斷標準分別是什么？
答案：安裝核心要求：①必須串聯連接于輸入線；②安裝前用電壓表驗證工作電壓，不超過機型額定值；③斷電安裝，確認連接正確后再通電。維護判斷標準：①通電后 LED 綠色指示燈亮起為工作正常，不亮則需維修；②綠色 LED 指示燈熄滅，說明 SPD 達到使用壽命，需及時更換
