SPD-20 系列 20kA 浪涌保護器為 Type 2 元件裝配的防護產品，主打線 - 地、線 - 線雙重保護，采用并聯 (3 線) 連接且?guī)?LED 指示，適配 LED 驅動器浪涌防護，IP67 防護等級支持室內外安裝，其中 SPD-20-240P 機型通過多項國際安全認證，最大浪涌電流達20kA、響應時間 **<25ns**，需由專業人員按規范并聯安裝在輸入線，非接地系統禁止安裝，安裝不當存在電擊、爆炸等安全風險。
SPD-20 系列為20kA 浪涌保護器，采用Type 2 元件裝配，具備線 - 地、線 - 線雙路保護功能，適配LED 驅動器的浪涌防護需求。
采用并聯 (3 線) 連接方式，配備LED 工作指示燈，可直觀判斷設備運行狀態。
設計達IP67 防護等級，支持室內、室外多場景安裝，其中僅 SPD-20-240P 機型具備 10KV 浪涌保護能力且通過 CE 認證。

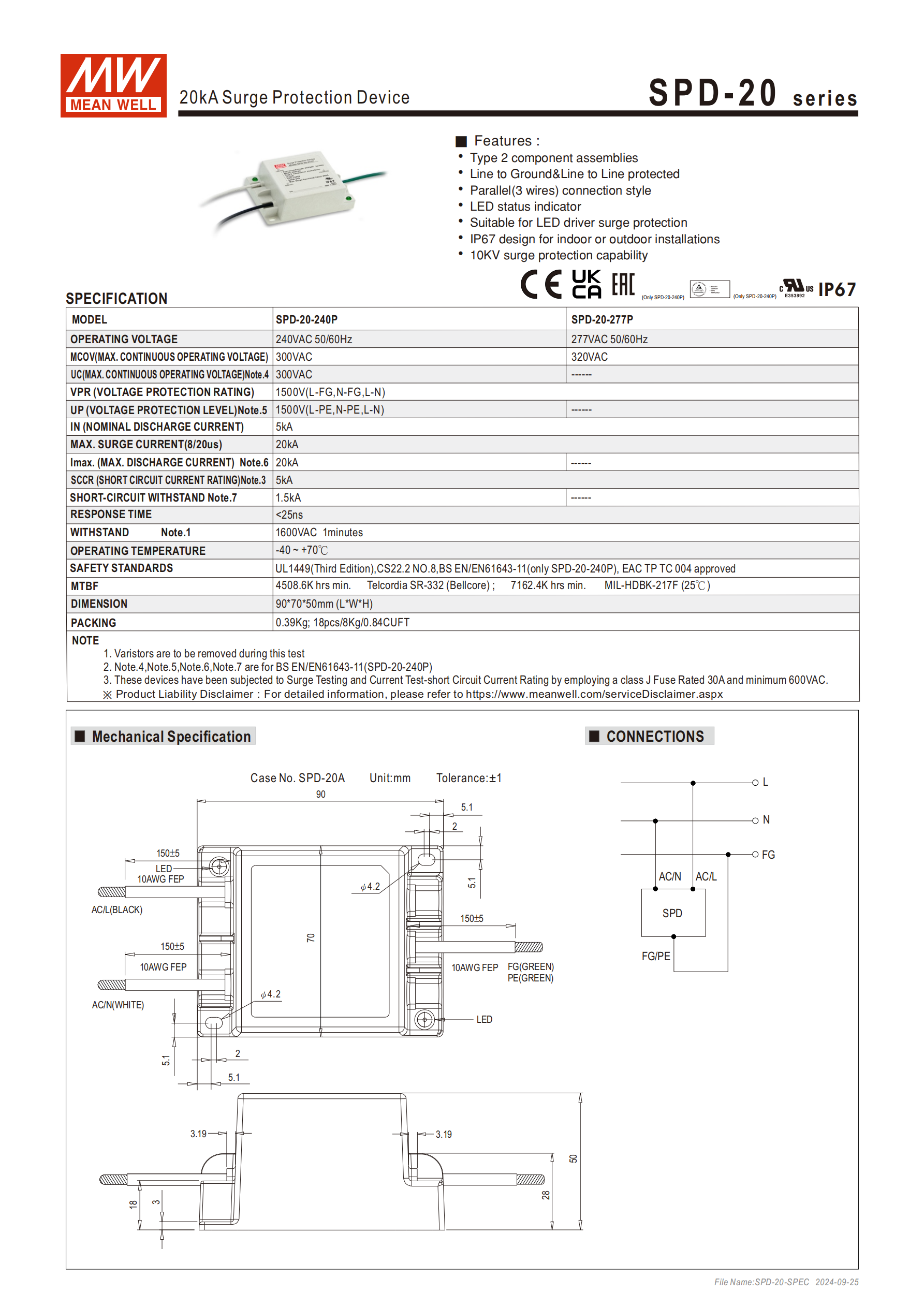

二、核心電氣規格（SPD-20-240P）
該系列核心機型為 SPD-20-240P，詳細電氣參數如下表：
| 規格項 | 數值 / 參數 | 備注 |
|---|---|---|
| 工作電壓 | 240VAC 50/60Hz | - |
| 最大連續可工作電壓（MCOV/UC） | 300VAC | 符合 BS EN/EN61643-11 要求 |
| 電壓保護額定值 / 保護值（VPR/UP） | 1500V(L-FG,N-FG,L-N/L-PE,N-PE,L-N) | 符合 BS EN/EN61643-11 要求 |
| 標稱放電電流（IN） | 5kA | - |
| 最大浪涌 / 放電電流（Imax） | 20kA(8/20us) | 符合 BS EN/EN61643-11 要求 |
| 額定短路電流（SCCR） | 5kA | 備注 3 |
| 短路電流耐受 | 1.5kA | 符合 BS EN/EN61643-11 要求 |
| 響應時間 | <25ns | 核心防護性能指標 |
| 耐壓 | 1600VAC 1 分鐘 | 測試時需移除壓敏電阻 |
| 操作溫度 | -40 ~ +70 ℃ | 寬溫工作適配多環境 |
三、認證與可靠性指標
安全認證：SPD-20-240P 通過UL1449 (第三版)、CS22.2 NO.8、BS EN/EN61643-11 等國際安全標準認證。
平均無故障工作時間（MTBF）：4508.6K hrs（最小值）（依據 Telcordia SR-332/Bellcore）；7162.4K hrs（最小值）（依據 MIL-HDBK-217F，25℃環境）。
配套配件：搭配30A/600VAC CLASS J 等級保險絲，已完成浪涌測試和短路電流測試，適配性達標。
四、物理參數
產品尺寸：907050mm（長寬高）。
包裝規格：?jiǎn)闻_(tái)重量0.39Kg；整箱 18 臺，總重 8Kg，體積 0.84CUFT。

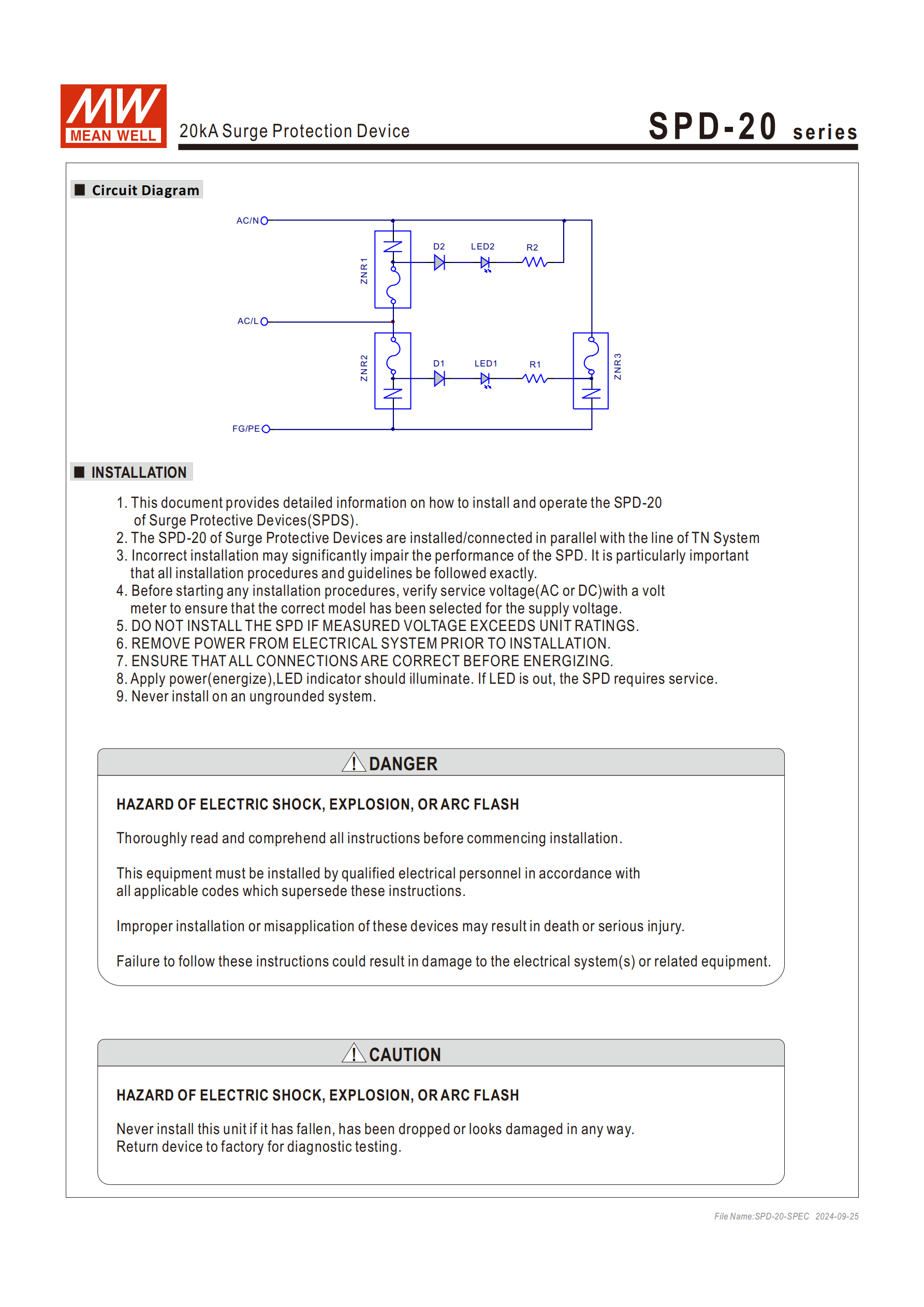

五、安裝操作規范
連接要求：需并聯連接于電路輸入線，不正確安裝會嚴重?fù)p壞設備性能。
前置檢查：安裝前用電壓表驗證工作電壓（AC/DC），確保不超過保護器額定值，超額定值禁止安裝。
操作前提：安裝前斷開電力系統，通電前確認所有接線正確，避免帶電操作。
狀態驗證：通電后LED 指示燈應常亮，若不亮需及時維修設備。
環境禁忌：切勿在非接地系統中安裝該保護器。
人員要求：必須由電氣專業人員按照安裝準則操作。
六、安全警示
危險提示：設備存在電擊、爆炸、閃弧風險，安裝不當或誤用可能導致死亡、嚴重人身傷害，或造成電氣系統及相關設備損壞，安裝前需通讀并理解所有說明。
警告提示：若保護器發生跌落或外觀存在任何損壞，嚴禁安裝使用，需將設備送回原廠進行分析檢測。
七、其他說明
產品相關免責聲明可查閱官網鏈接：http://www.meanwell.com.cn/serviceDisclaimer.aspx；部分備注條款（4/5/6/7）僅適用于 SPD-20-240P 且符合 BS EN/EN61643-11 標準要求。
關鍵問題
問題 1（產品性能側重）：SPD-20 系列浪涌保護器的核心防護性能指標有哪些，關鍵數值是多少？
答案：核心防護性能指標及數值為：最大浪涌 / 放電電流（8/20us）20kA，電壓保護值1500V，響應時間 **<25ns**，標稱放電電流5kA，同時具備 10KV 浪涌保護能力（僅 SPD-20-240P），可實現線 - 地、線 - 線雙重保護。
問題 2（安裝操作側重）：SPD-20 系列浪涌保護器的核心安裝規范和禁忌是什么？
答案：核心安裝規范：由電氣專業人員操作，并聯連接于電路輸入線，安裝前斷電并驗證工作電壓不超額定值，通電前確認接線正確；核心禁忌：禁止在非接地系統安裝，測量電壓超額定值時禁止安裝，跌落 / 損壞的設備禁止安裝。
問題 3（產品適配與可靠性側重）：SPD-20 系列浪涌保護器的適配場景、配套配件及可靠性指標如何？
答案：適配場景：主打LED 驅動器的浪涌防護，IP67 防護等級支持室內、室外安裝；配套配件：需搭配30A/600VAC CLASS J 等級保險絲（已通過相關測試）；可靠性指標：MTBF 最小值達 4508.6K hrs（Telcordia SR-332）、7162.4K hrs（MIL-HDBK-217F，25℃），且 SPD-20-240P 通過 UL、EN 等多項國際安全認證
