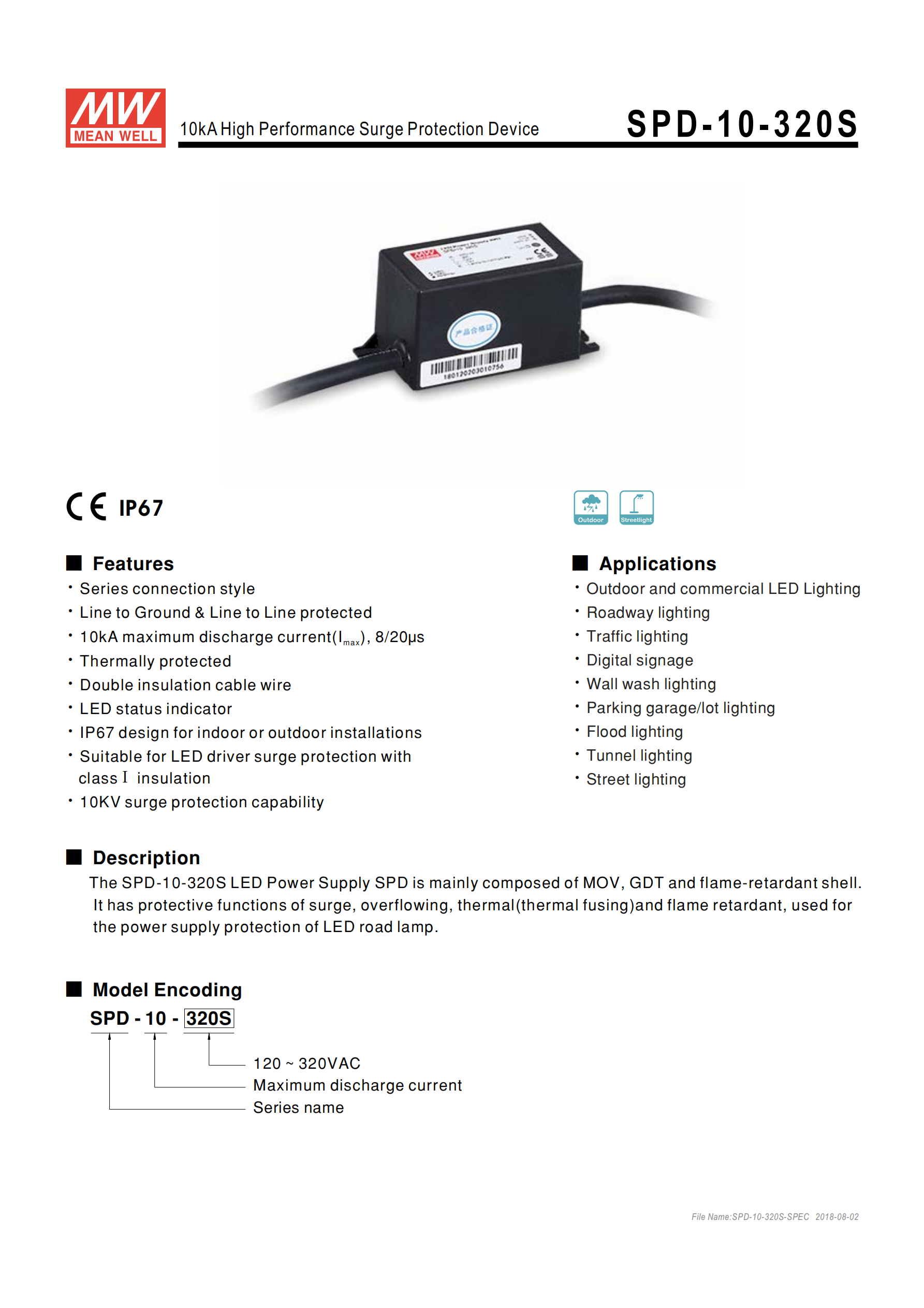

SPD-10-320S系列是一款滿足CE、IP67標準的 10kA 高性能串聯式浪涌保護器，核心由 MOV、GDT 及阻燃?xì)んw構成，具備線 - 地和線 - 線保護、過熱保護功能，搭配雙絕緣電纜線與 LED 狀態指示燈，最大放電電流 10kA（8/20us）、工作電壓 120~320VAC，適配 classI 絕緣的 LED 驅動器，主要用于低壓供配電系統與 LED 用電設備的第二、三級電涌保護，廣泛應用于各類戶外及商業 LED 照明場景，安裝為串聯式，工作溫度范圍 **-40 ~+70°C**，尺寸853740mm(LWH)。
一、產品基礎信息
產品型號：SPD-10-320S 系列，定位為10kA 高性能浪涌保護器，擁有CE認證與IP67防護設計等級，可室內、室外安裝。
核心構成：主要由 MOV、GDT 及阻燃?xì)んw組成，具備阻燃特性，是針對 LED 電源設計的專用浪涌保護器。
核心定位：用于低壓供配電系統與 LED 用電設備的第二級、三級電涌保護，適配classI 絕緣的 LED 驅動器。
二、核心產品特性
連接形式為串聯式，同時具備線 - 地和線 - 線雙重保護類型，浪涌保護能力達10KV。
放電電流指標：標稱放電電流 5kA（8/20us），最大放電電流 10kA（8/20us），最大放電電流為單一脈沖耐受值，標稱放電電流為 15 次脈沖耐受值。
具備過熱（熱熔斷）保護，可在過熱時實現安全開路，保障設備安全；搭配雙絕緣電纜線，提升使用安全性。
配置綠色 LED 狀態指示燈，為設備運行狀態提供直觀反饋，指示燈亮起表示正常，熄滅表示需更換。

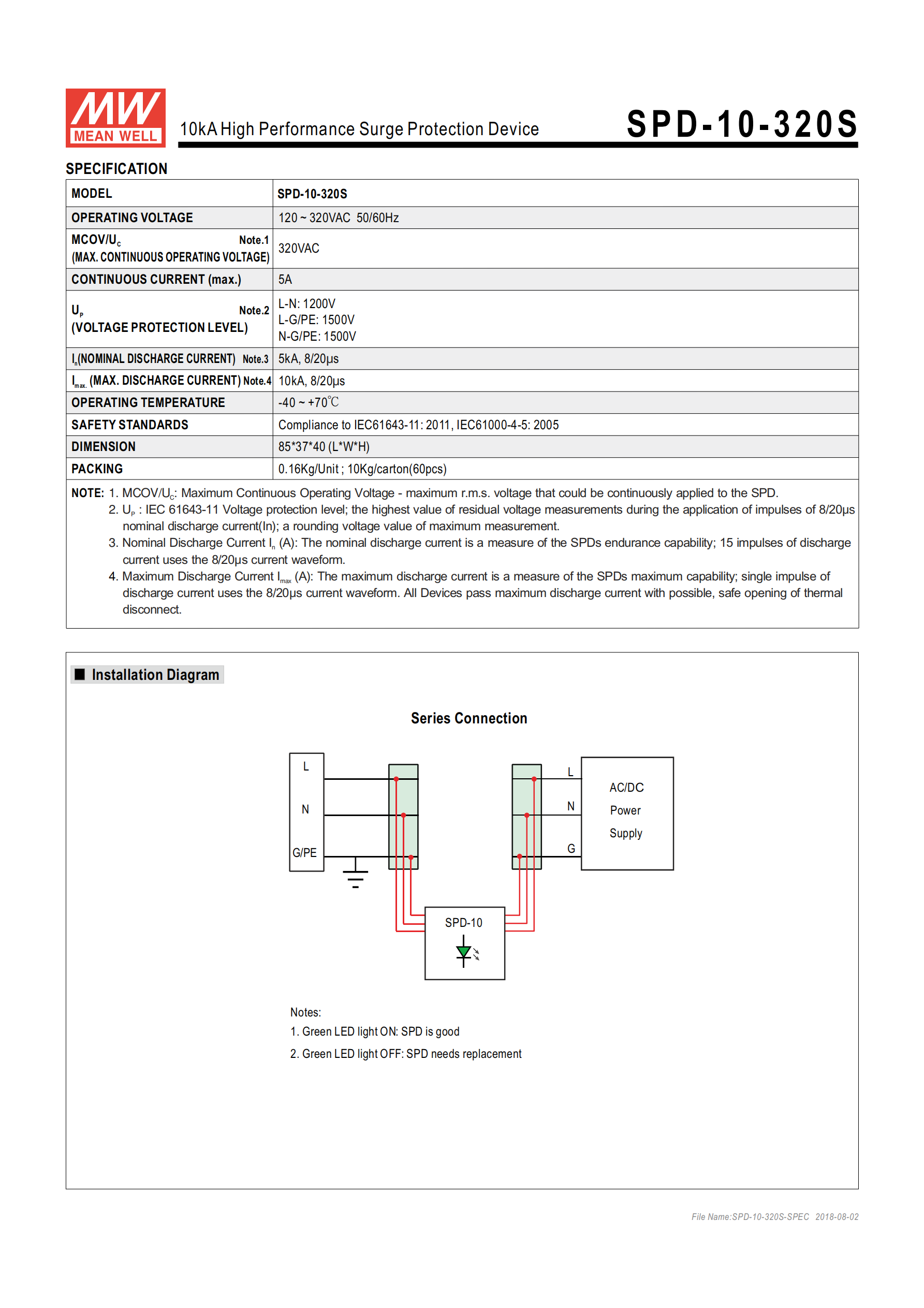

三、電氣規格參數
| 項目 | 具體參數 |
|---|---|
| 工作電壓 | 120~320VAC 50/60Hz |
| 最大連續可工作電壓（MCOV/U） | 320VAC |
| 最大持續工作電流 | 5A |
| 電壓保護值（Up） | L-N:1200V；L-G/PE:1500V；N-G/PE:1500V |
| 標稱放電電流（In） | 5kA，8/20us |
| 最大放電電流（Imax） | 10kA，8/20us |
| 操作溫度 | -40 ~+70°C |
| 安全標準 | IEC61643-11:2011、IEC61000-4-5:2005 |
| 產品尺寸（LWH） | 853740mm |
| 包裝規格 | 0.16Kg / 個；10Kg / 箱（60PCS） |
四、適用應用場景
主要面向各類 LED 照明及相關顯示場景，包括：戶外和商業 LED 照明、道路照明、交通照明、數字標牌、洗墻燈、停車場 / 停車庫照明、泛光照明、隧道照明、街道照明。
五、安裝與操作要求
安裝方式：必須串聯連接于輸入線，需參考產品專用安裝圖操作。
安裝前準備：①用電壓表驗證工作電壓（AC/DC），確保符合額定要求；②若測量電壓超過保護器額定值，禁止安裝；③安裝前不得將設備接上電力系統。
通電檢查：①確保所有連接正確后再通電；②通電后綠色 LED 指示燈應正常亮起，若指示燈不亮，需立即更換 SPD。
狀態判斷：綠色 LED 指示燈亮起 = SPD 工作正常；綠色 LED 指示燈關閉 = SPD 故障，需要更換。
關鍵問題
問題：SPD-10-320S 的核心放電電流指標有哪些，具體定義是什么？答案：核心放電電流分為標稱放電電流和最大放電電流，標稱放電電流為 5kA（8/20us），是保護器在 8/20us 電流波型下可耐受 15 次脈沖的耐受能力量測值；最大放電電流為 10kA（8/20us），是保護器在 8/20us 電流波型下可耐受單一脈沖的最大耐受能力量測值，且所有裝置在過熱遮斷實現安全開路的前提下，均可通過最大放電電流。
問題：SPD-10-320S 安裝的核心要求和前期準備有哪些？答案：安裝核心要求為必須串聯連接于輸入線，且通電前需確認所有連接正確；前期準備包括：①用電壓表驗證工作電壓（AC/DC），確保符合 120~320VAC 的要求；②若測量電壓超過產品額定值，禁止安裝；③安裝前不得將保護器接入電力系統。
問題：如何判斷 SPD-10-320S 的運行狀態，出現異常時應如何處理？答案：通過產品配置的綠色 LED 狀態指示燈判斷運行狀態，指示燈亮起表示 SPD 工作正常；指示燈關閉表示 SPD 出現故障，此時需要及時更換該浪涌保護器，確保電涌保護功能正常生效。
