明緯 DAP-04 系列 DALI-PWM 信號轉換器是一款可實現DALI 信號與按壓調光信號轉 PWM 信號的設備，具備4 路 DALI 尋址輸出通道，支持90~305VAC 寬交流輸入，符合IEC62386 系列 DALI 標準，調光范圍1~100%，可跳線選擇 PWM 高低電位、線性 / 對數調光曲線，內置240VAC/8A 規格LED 電源控制繼電器，適配明緯三合一調光 LED 電源，單通道最多控 20 臺 LED 電源、4 通道總計可控 80 臺，采用全封閉塑膠外殼、IP20 設計，功率損耗＜0.5W，擁有 3 年保固，廣泛應用于室內、辦公、裝飾照明場景。

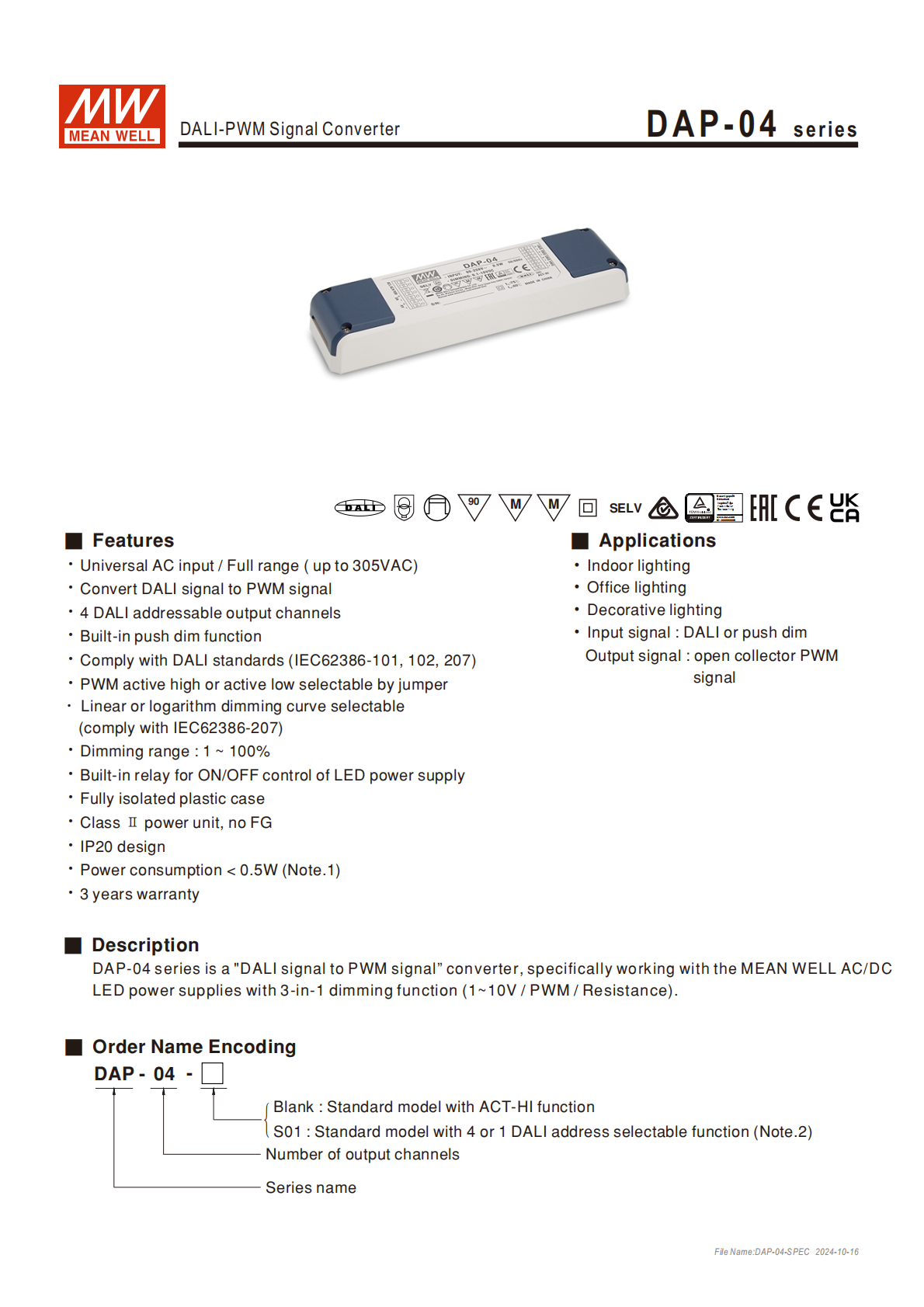

產品名稱：明緯DAP-04 系列 DALI-PWM 信號轉換器，包含 DAP-04、DAP-04-S01 兩個訂單型號，核心功能為將 DALI 信號 / 按壓調光信號轉換為 PWM 信號，專為適配明緯1-10Vdc/PWM 信號 / 電阻三合一調光功能 LED 電源設計。
核心特性：全范圍交流輸入（90~305VAC），支持直流輸入（127~431VDC）；具備4 路 DALI 尋址輸出通道；調光范圍1~100%，線性 / 對數調光曲線可選（參考 IEC62386-207）；PWM 高 / 低電位可通過跳線選擇（工廠默認高電位）；內置240VAC/8A規格 LED 電源開 / 關控制繼電器；符合IEC62386-101/102/207 DALI 標準；為 Class Ⅱ 電源（無 FG），IP20 設計，全封閉塑膠外殼；功率損耗＜0.5W（230VAC 空載測試），提供3 年保固。
應用場景：主要用于室內照明、辦公照明、裝飾照明。

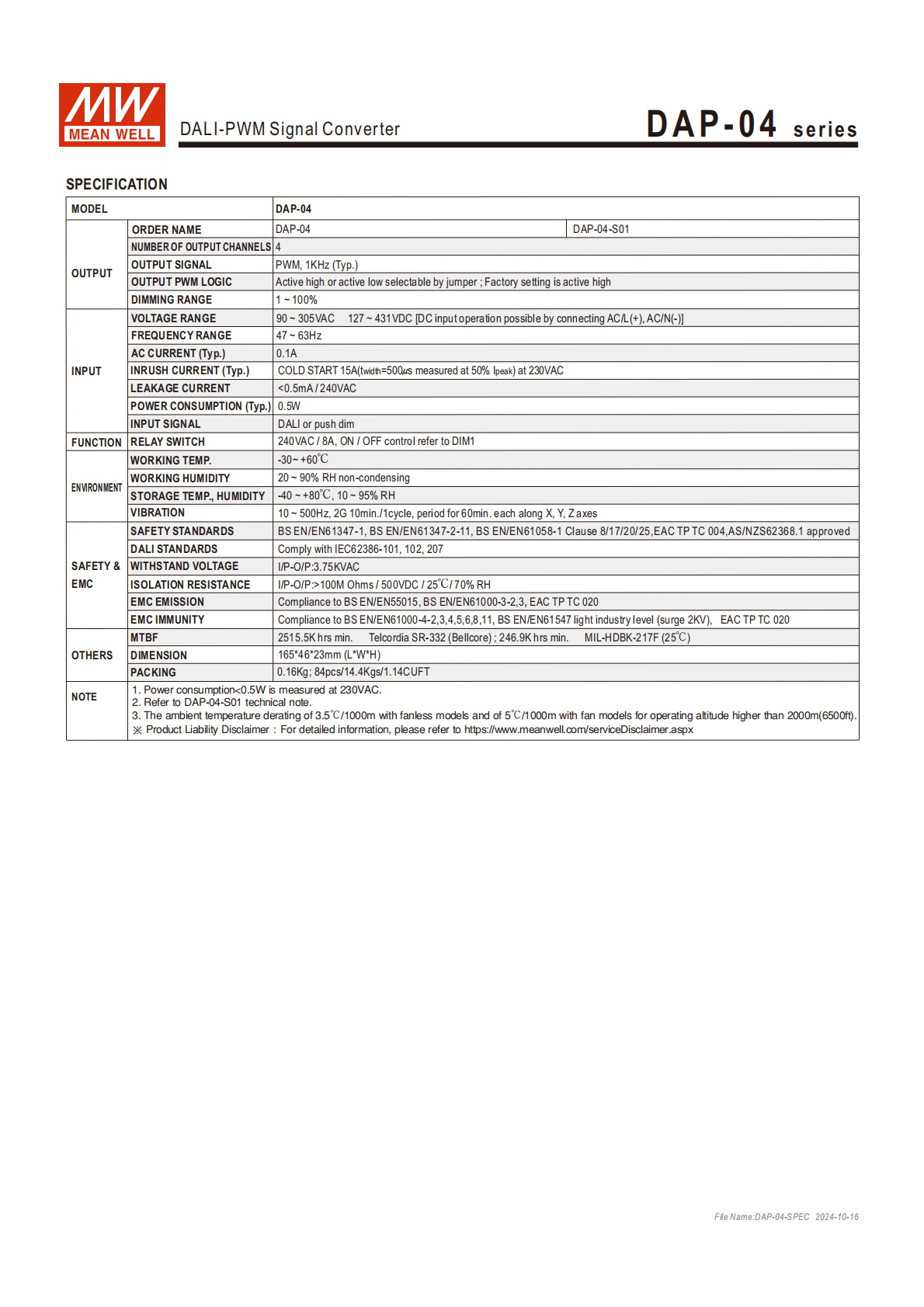

二、核心電器規格
| 類別 | 具體參數 |
|---|---|
| 輸出 | 4 通道，PWM 信號（1KHz 典型值），調光范圍 1~100%，PWM 邏輯跳線可選 |
| 輸入 | 90~305VAC/127~431VDC，頻率 47~63Hz，交流電流 0.1A（典型） |
| 電流參數 | 浪涌電流 15A（冷啟動，50% Ipeak，twidth=500μs/230VAC）；漏電流＜0.5mA/240VAC |
| 功率消耗 | 0.5W（典型值） |
| 環境參數 | 工作溫度 **-30~+60℃，工作濕度 20~90% RH（無冷凝）；儲存溫濕度-40~+80℃/10~95% RH**；耐振動 10~500Hz/2G，X/Y/Z 軸各 60 分鐘 |
| 安規與耐壓 | 符合 BS EN/EN61347 等多項認證；I/P-O/P 耐壓3.75KVAC，絕緣阻抗＞100M Ohms/500VDC/25℃/70% RH |
| 電磁兼容 | 發射符合 BS EN/EN55015 等；抗擾度符合 BS EN/EN61000-4 系列等，輕工業浪涌 2KV |
| 壽命與尺寸 | MTBF：2515.5K hrs min.（Telcordia 標準）、246.9K hrs min.（MIL 標準）；尺寸1654623mm（LWH），凈重 0.16Kg |
| 包裝 | 84pcs/14.4Kgs/1.14CUFT |
三、調光操作規則
（一）按壓式調光（初級側）
通過按壓時間實現不同功能，工廠默認亮度 100%，長按壓會切換調光方向，按鍵到最后一臺驅動器電纜最大長度20 米：
＜0.05 秒：狀態無變化
0.1~1 秒：推動開 / 關
1.5~10 秒：調光向下 / 向上
＞11 秒：設置 100% 亮度
（二）DALI 接口調光（初級側）
支持 DALI 協議16 組 64 個地址；
DAP-04 與 DALI 控制器間需選適配電纜，最大電壓降≤2V，1.5mm2 電纜最長 300 米；
DAP-04-S01 僅支持 1 路 DALI 地址，僅 DIM1 有 PWM 調光輸出。
四、引腳與跳線功能定義
1. TB1 引腳（共 7 腳，電源 / 基礎信號）
| 引腳編號 | 功能 | 核心描述 |
|---|---|---|
| 1 | AC/L | AC 火線連接 |
| 2 | AC/N | AC 零線連接 |
| 3 | PUSH | 調光輸入端，接 AC/L 與按壓開關之間 |
| 4 | DA+ | DALI 信號正極 |
| 5 | DA- | DALI 信號負極 |
| 6/7 | RY+/RY- | 繼電器接口，240VAC/8A，DIM1 有信號則短路，無信號則開路 |
2. TB2 引腳（共 8 腳，調光輸出）
| 引腳編號 | 功能 | 核心描述 |
|---|---|---|
| 1/3/5/7 | DIM1+/DIM2+/DIM3+/DIM4+ | 接 LED 電源 DIM + 線（藍色） |
| 2/4/6/8 | DIM1-/DIM2-/DIM3-/DIM4- | 接 LED 電源 DIM - 線（白色） |
3. JP1 跳線（功能選擇）
| 訂單名稱 | 引腳連接 | 功能 | 出廠設置 |
|---|---|---|---|
| DAP-04 | 1.2 | ACT-HI，短路 = PWM 高電位，開路 = PWM 低電位 | 短路（高電位） |
| DAP-04-S01 | 1.2 | DALI Nr.，短路 = 4 路地址，開路 = 1 路地址 | 短路（4 路） |
五、連接與同步控制規則
繼電器控制：內置繼電器通過 DIM1 信號控制，DIM1 有調光信號時閉合，無信號時開路；若明緯 LED 電源交流電流＞8A 或浪涌電流＞50A，需外接額外繼電器 / 電磁開關。
同步操作：
單路輸出通道最多可控制20 臺明緯 LED 電源，4 通道總計可控制80 臺；
同一通道控制的 LED 電源調光率一致，4 個通道調光率可單獨控制；
DAP-04 到 LED 電源間電纜需保證電壓降＜0.5V；
若同步控制的電源中有 1 臺關斷，會導致全部 LED 電源電流調暗。
按壓調光連接：僅可使用常開按鈕，按鈕無指示燈。
六、特殊說明與售后
海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降，有風扇機型按5℃/1000m下降；
安裝指南可查詢明緯官網 DAP-04-E.pdf 文檔；
產品免責聲明參考明緯官網 serviceDisclaimer.aspx 頁面；
保固期限為3 年，DAP-04-S01 相關細節需參考其專屬技術說明書。
關鍵問題
問題 1（功能與適配類）：DAP-04 系列轉換器的核心功能是什么，主要適配哪種設備，調光相關的核心可配置項有哪些？
答案：核心功能是將 DALI 信號或按壓調光信號轉換為 PWM 信號，主要適配明緯具備 1-10Vdc/PWM 信號 / 電阻三合一調光功能的 LED 電源供應器；調光核心可配置項包括PWM 高 / 低電位（跳線選擇）、線性 / 對數調光曲線（可選），調光范圍固定為 1~100%。
問題 2（控制與容量類）：DAP-04 系列的同步控制能力如何，繼電器使用有哪些關鍵注意事項？
答案：同步控制上，其 4 路輸出通道中單通道最多可控制 20 臺明緯 LED 電源，4 通道總計可控制 80 臺，同一通道調光率一致、各通道可單獨調節，且設備到 LED 電源間電纜電壓降需＜0.5V；繼電器使用注意事項：①內置繼電器規格為 240VAC/8A，由 DIM1 信號控制通斷（有信號閉合、無信號開路）；②若適配的 LED 電源交流電流＞8A 或浪涌電流＞50A，必須外接額外的繼電器 / 電磁開關；③DAP-04-S01 僅 DIM1 有 PWM 輸出，對應僅 DIM1 可控制繼電器。
問題 3（操作與連接類）：DAP-04 系列支持按壓調光和 DALI 調光兩種方式，這兩種方式在連接和操作上各有哪些關鍵限制？
答案：①按壓調光：操作上按不同按壓時間實現不同功能，長按壓會切換調光方向，工廠默認 100% 亮度；連接上按鍵到最后一臺驅動器的電纜最大長度為 20 米，且僅可使用常開無指示燈按鈕。②DALI 調光：操作上支持 DALI 協議 16 組 64 個地址，DAP-04-S01 僅支持 1 路地址且僅 DIM1 輸出；連接上 DAP-04 與 DALI 控制器間電纜最大電壓降≤2V，1.5mm2 電纜最長可接 300 米，需選擇適配電纜。
