明緯 ERS-1400 系列為 4 通道 1400W 額定功率的直流能量回收電源，分ERS-1400（10~60VDC 輸入）和ERS-1400H（60~380VDC 輸入）兩款核心機型，最高效率達91%，能源回收率 Typ.85%，支持CC/CV/CP三種操作模式，配備CANBus 通訊界面可最多連接 64 臺設備并通過 CMU2A 遠程控制監控，采用模塊化設計可 4 通道獨立 / 串聯 / 并聯使用，具備過壓 / 欠壓 / 過溫 / 通訊故障等多重保護，工作溫度 - 20~+60℃，提供5 年保固，主要應用于電池測試、電源老化、能量回收系統等場景。
一、產品基礎定位
明緯 ERS-1400 系列是額定功率 1400W 的4 通道直流能量回收電源裝置，主打能量回收、模塊化靈活配置與遠程智能控制，分為ERS-1400和ERS-1400H兩款機型，適配不同直流輸入電壓范圍，提供5 年保固，為工業級測試、老化、能量回收場景提供電源解決方案。
二、核心電氣規格
兩款機型的核心電氣參數對比如下：
| 項目 | ERS-1400 | ERS-1400H |
|---|---|---|
| 直流輸入電壓范圍 | 10~60VDC | 60~380VDC |
| 額定輸入功率（Typ.） | 1200~1440W(10~12VDC)；1440W(12~60VDC) | 864~1440W(60~100VDC)；1440W(100~380VDC) |
| 額定輸入電流（Typ.） | 30A*4CH | 3.6A*4CH |
| 典型效率 | 91% @ 48V 輸入 | 90% @ 380V 輸入 |
| CC 模式單通道電流 | 0.5~30A(±1%) | 0.5~3.6A(±1%) |
| 直流輸出電壓 | 320VDC（±2%） | 320VDC（±2%） |
| 直流輸出最大電流 | 6.3A | 6.3A |
| 輸出紋波與噪聲（最大） | 4V | 4V |
| 能源回收率（Typ.） | 85%@48VDC/1440W（電源供應器效率≥95%） | 85%@380VDC/1440W（電源供應器效率≥96%） |
通用電氣參數：
CV 模式電壓范圍為60~380VDC（±10V），CP 模式單通道功率為5~360W（±5%）；
交流輸入?yún)?shù)：頻率 47~63Hz，功率因素 0.97/230VAC，浪涌電流 50A/230VAC；
過功率保護為恒定功率限制，限制值為最大輸入功率。
三、核心功能特性
通道配置：4 通道設計，可獨立使用，也可串聯 / 并聯組合，適配不同功率、電壓測試需求，模塊化設計提升配置彈性；
操作模式：支持 **CC（恒流）/CV（恒壓）/CP（恒功率）** 三種模式，滿足不同測試場景的電源輸出要求；
通訊與控制：配備CANBus 通訊界面，波特率 250k bps，最多可連接 64 臺ERS-1400 系列設備，可通過CMU2A實現遠程控制、監控與數據分析；
多重保護：具備過溫、直流輸入過壓、直流輸入欠壓、通訊故障、過功率保護，其中通訊故障會在失敗 4s 后關斷直流輸出，故障消除 / 重新建立通訊后可自動恢復，過溫 / 過壓 / 欠壓保護為關斷輸出后故障消除即恢復；
能量回收：核心特性為能量回收，典型回收率達85%，能源回收率計算公式為：電源供應器效率 ×ERS-1400 系列效率。
四、環境與安規標準
環境參數
工作溫度：-20 ~ +60 ℃，工作濕度：20% ~ 90% RH（無冷凝）；
儲存溫度：-40 ~ +85 ℃，儲存濕度：10 ~ 95% RH（無冷凝）；
冷卻方式：內部風扇冷卻。
安規與電磁兼容
安全規范：通過BS EN/EN62368-1認證；
電磁兼容發射：符合BS EN/EN55032 (CISPR32)；
電磁兼容抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8/11輕工業 A 級標準；
MTBF（平均無故障時間）：Telcordia SR-332 標準下，ERS-1400 為260.3K hrs min.，ERS-1400H 為264.2K hrs min.；MIL-HDBK-217F (25℃) 標準下，ERS-1400 為 29.4K hrs min.，ERS-1400H 為 27.7K hrs min.。

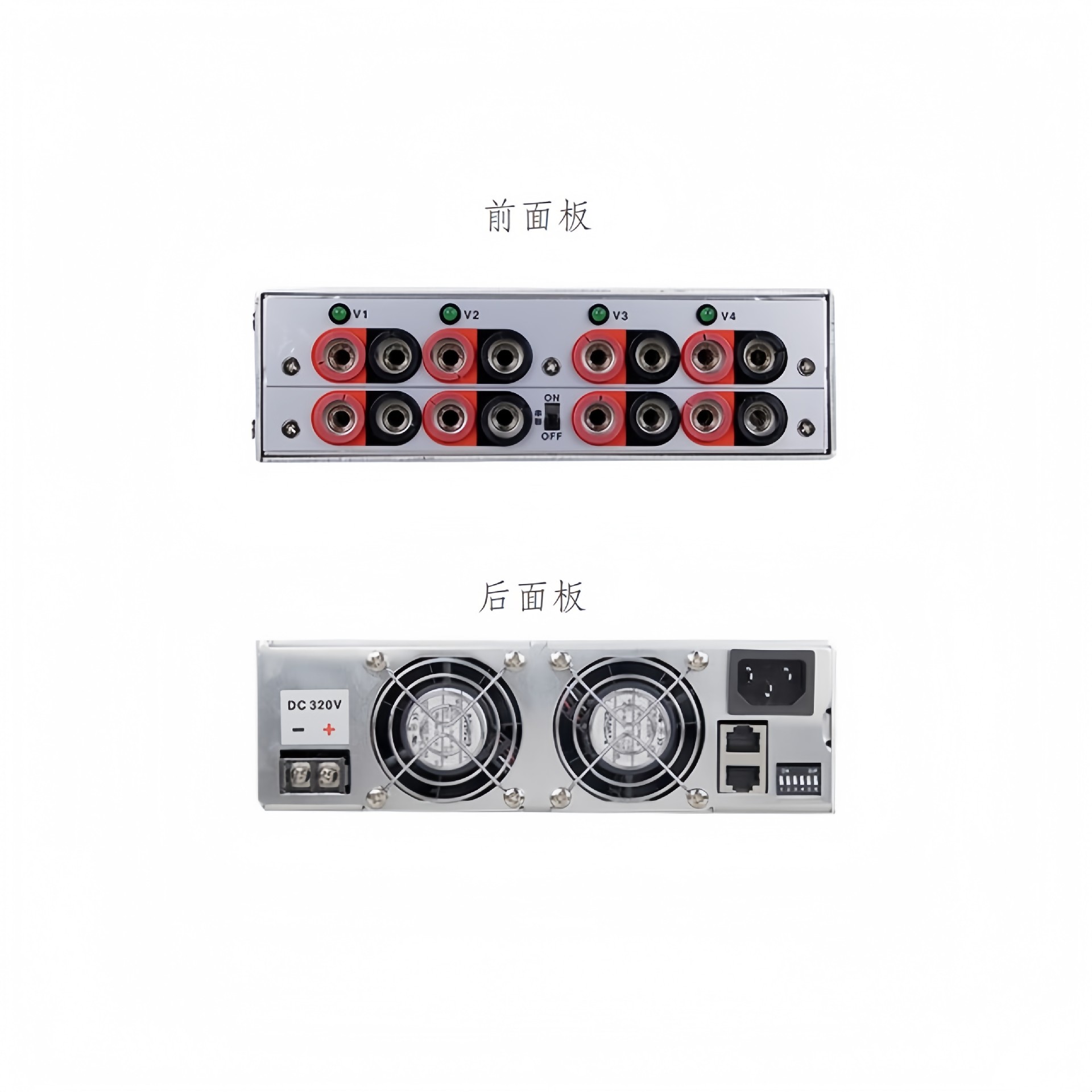

五、物理與接口參數
物理尺寸：機身尺寸45021363.5mm(LWH)，公差 ±1mm；
重量：單機5.76Kg，2 臺包裝總重 12.5Kg，包裝體積 1.68CUFT；
接口 Pin 腳定義
通訊口：1/9 腳為 CANH、2/10 腳為 CANL、4/12 腳為 FG（參考地），其余為 NC（保留 / 未使用）；
直流輸出：1 腳 HV+（320Vdc+）、2 腳 HV-（320Vdc-），最大安裝扭矩 18Kgf-cm；
直流輸入：1/3/5/7/9/11/13/15 為 + V，2/4/6/8/10/12/14/16 為 - V，4 通道獨立分配 Pin 腳，配套 PRO-TEN 5.7mm NEWSOK 等端子；
地址設置：ON 為通道串聯，OFF 為通道獨立；
LED 指示燈：滅 = 未送電，亮綠燈 = 正常操作，閃綠燈 = 異常保護。
六、配件與連接規范
標準配件：UL1028 8AWG 線材 4 根、-V 連接線（PFF5NEWSOK-500BK）4 根、終端電阻 1 個，其他線材可聯系明緯業務定制；
連接規范：
電源與被測設備間需選合適線材，減少線損提升能源回收率；
CANBus 通訊電纜連接后，需在 ERS-1400 和 CMU2A 其余插座安裝終端電阻，防止信號反射；
可通過 SW1 開關實現單臺 / 多臺串聯（增加老化電壓）、并聯（增加老化功率）配置。
七、應用場景
電池測試或電源供應器老化系統；
工業級能量回收系統；
連接器機械測試場景。
關鍵問題
問題 1（產品選型類）：ERS-1400 和 ERS-1400H 的核心選型差異是什么？適配哪些不同的應用場景？
答案：核心選型差異為直流輸入電壓范圍和單通道額定輸入電流，ERS-1400 輸入為 10~60VDC、單通道 30A，適配低壓大電流的測試 / 老化場景；ERS-1400H 輸入為 60~380VDC、單通道 3.6A，適配高壓小電流的工業測試 / 能量回收場景。此外，二者在 CC 模式單通道電流范圍、典型效率的測試輸入電壓上也有對應差異，需根據實際輸入電壓和電流需求選型。
問題 2（功能應用類）：ERS-1400 系列的 CANBus 通訊功能有哪些關鍵參數和使用要求？
答案：CANBus 通訊的關鍵參數為波特率 250k bps，最多可互聯 64 臺ERS-1400 系列設備，可通過 CMU2A 實現遠程控制、監控和數據分析；使用要求為通訊電纜連接后，需在 ERS-1400 系列設備和 CMU2A 的其余插座上安裝終端電阻，防止信號反射；通訊故障會觸發保護，4s 后關斷直流輸出，重新建立通訊后可恢復輸出。
問題 3（性能指標類）：ERS-1400 系列的能量回收率是多少？如何計算？提升回收率的實操要點是什么？
答案：該系列典型能源回收率為85%（48VDC/380VDC 1440W 工況下），計算公式為能源回收率 = 電源供應器效率 ×ERS-1400 系列效率（ERS-1400 要求電源供應器效率≥95%，ERS-1400H 要求≥96%）；提升回收率的實操要點為選擇合適的連接線材，減少電源與被測設備之間的線損，同時保證設備工作在額定功率、25℃的標準工況下，避免溫濕度異常導致效率下降。
