ERG-5000 系列是明緯推出的 4 通道 5KW 電網型能量回收逆變器，分ERG-5000（10~60VDC 輸入）和ERG-5000H（60~420VDC 輸入）兩款核心機型，額定輸入功率5KW、最大6KW，最高效率達91%，支持CC/CV 彈性操作模式，配備CANBus 通訊界面可通過 CMU2A 遠程控監，最多 64 臺并聯通訊，擁有過壓 / 欠壓等多重保護，工作溫度 - 20~+60℃，提供5 年保固，適用于電池測試、能量回收、連接器機械測試等場景，模塊化設計可實現通道獨立 / 串聯 / 并聯的靈活配置。
ERG-5000 系列是明緯研發的4 通道 5KW 電網型能量回收逆變器，為模塊化設計，支持多通道靈活配置與多臺設備并聯，具備遠程控制監控能力，擁有多重保護機制，適用于工業級的能量回收、設備測試等場景，提供5 年保固，是高可靠性的工業電源設備。
二、核心機型與輸入輸出規格
該系列分ERG-5000和ERG-5000H兩款核心機型，另有尺寸變體ERG-5000-T，核心電氣輸入輸出參數如下表，所有參數若無特別說明，均在 230VAC 輸出、25℃環境、對應額定直流輸入下測量：
| 項目 | ERG-5000（10~60VDC 輸入） | ERG-5000H（60~420VDC 輸入） |
|---|---|---|
| 額定直流輸入功率 | 5000W（1250W*4CH） | 5000W（1250W*4CH） |
| 最大直流輸入功率 | 6000W（1500W*4CH） | 6000W（1500W*4CH） |
| 額定輸入電流 | 105A*4CH | - |
| 最大輸入電流 | 125A*4CH | - |
| 交流輸出電壓 | 180~264VAC 單相 | 180~264VAC 單相 |
| 交流輸出頻率 | 47~63Hz | 47~63Hz |
| 額定功率因數 | >0.97 | >0.97 |
| 額定功率 THD | <5% | <5% |
| 典型效率 | 88%@48VDC/5000W，最高 91% | -，最高 91% |
| 典型能源回收率 | 80%@48VDC/5000W（電源供應器效率≥90.5%） | 88%@380VDC/5000W（電源供應器效率≥96.5%） |
三、核心功能特性
通道配置：4 個直流輸入通道，支持獨立使用、串聯、并聯三種方式，滿足不同場景的功率需求；
工作模式：支持彈性 CC/CV 操作模式，精度均為 ±1%，其中 CC 模式為 0.5~125A / 每通道，CV 模式匹配機型輸入電壓（ERG-5000 為 10~60VDC、ERG-5000H 為 60~420VDC）；
通訊功能：配備CANBus 通訊界面，波特率 250kbps，可通過CMU2A實現遠程控制和監控，最多支持64 臺ERG-5000 系列設備并聯通訊；
過功率控制：觸發過功率保護時，將以最大輸入功率進行恒定功率限制。
四、保護機制
全系列配備完善的保護功能，除過功率為恒定功率限制外，其余多數保護觸發后將關閉交流輸出，故障消除后自動恢復，通訊故障為特殊保護：通訊失敗 4s 后關斷交流輸出，重新建立通訊后恢復，具體保護類型包括：
過溫度保護
直流輸入過壓 / 欠壓保護
電網故障保護（含交流輸出過壓 / 欠壓）
通訊故障保護
過功率保護
五、環境與物理參數
環境適應性
工作溫度：-20 ~ +60 ℃，工作濕度 20% ~ 90% RH（無冷凝）；
儲存溫度：-40 ~ +85 ℃，儲存濕度 10 ~ 95% RH；
振動測試：10 ~ 500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
物理與可靠性
冷卻方式：內部風扇冷卻；
尺寸：ERG-5000 為 50421183.5mm(LWH)，ERG-5000-T 為 46021183.5mm(LWH)；
重量：ERG-5000 約 12Kg / 臺；
MTBF（平均無故障時間）：ERG-5000 最小148.8K hrs（Telcordia SR-332），ERG-5000H 最小172K hrs（Telcordia SR-332）。
安規與電磁兼容
安全規范：通過BS EN/EN62368-1認證；
耐壓測試：I/P-O/P、I/P-FG、O/P-FG 均為 2.5KVDC（通訊端口除外）；
電磁兼容：發射符合 BS EN/EN55032 (CISPR32) Class A，抗擾度符合 BS EN/EN55035 等輕工業 A 級標準。
六、接口與狀態指示

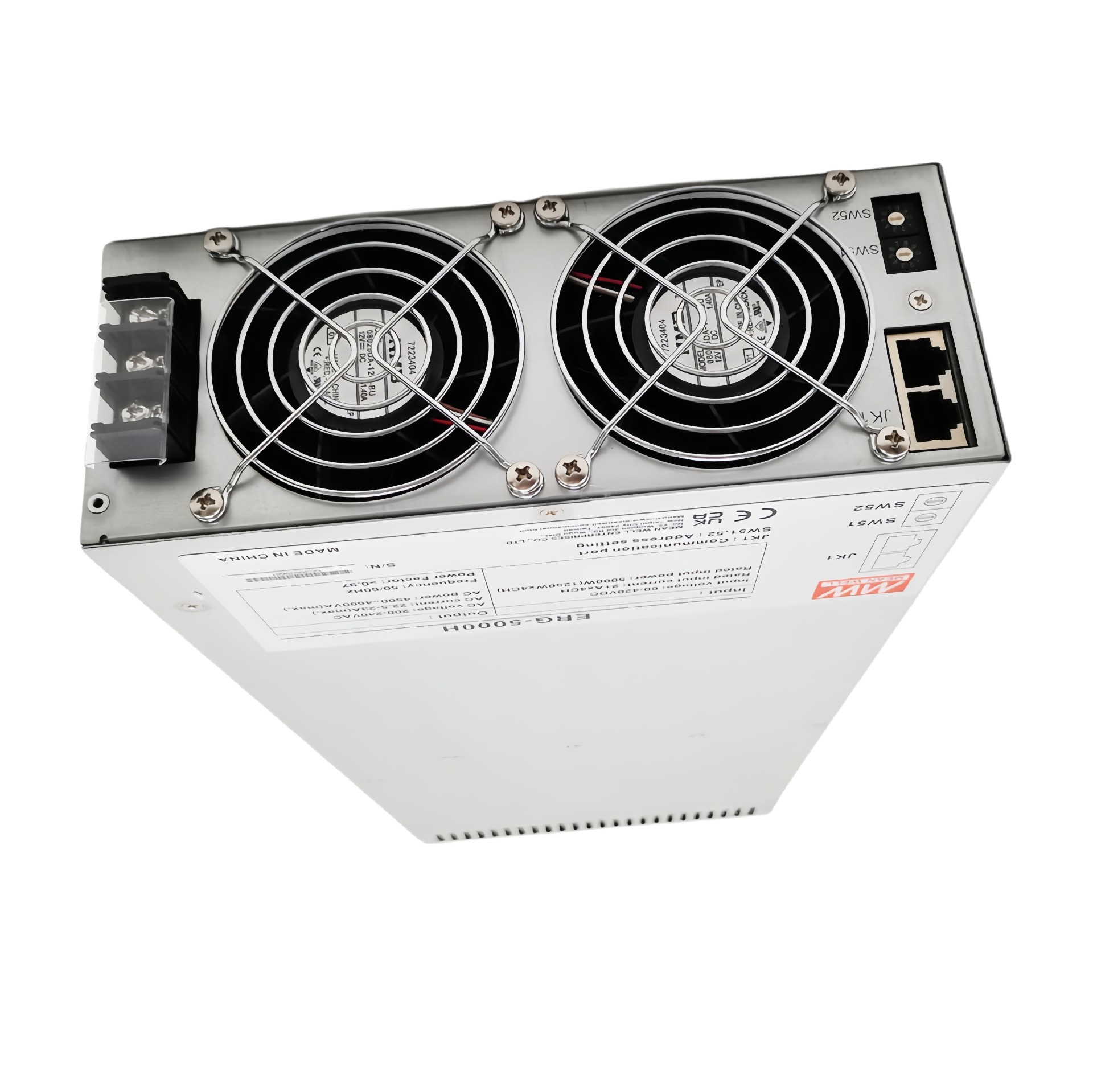

核心接口引腳
JK1：CANBus 接口，含 CANH（1/9 腳）、CANL（2/10 腳）、FG（4/12 腳），其余為保留 / 未使用引腳；
TB1：交流輸出接口，L (1 腳)、N (2 腳)、FG (3 腳)，最大安裝扭矩8Kgf-cm；
直流輸入引腳：共 16 引腳，1~8 腳為 + V（分 4 通道）、9~16 腳為 - V（分 4 通道），配套 PRO-TEN 5.7mm NEWSOK 端子；
SW51/SW52：CANBus 界面地址設置開關，具體用法參考手冊。
LED1~4 狀態指示燈：為設備運行狀態核心指示，不同燈光狀態對應不同工作 / 故障情況，如下：
燈光狀態 對應狀態 滅 未送電 亮綠燈 正常操作 閃綠燈 過溫 / 電網故障保護 亮橙燈 待機狀態 閃橙燈 內部通訊異常 亮紅燈 輸入欠壓保護 閃紅燈 輸入過壓保護
七、應用場景與配件安裝
核心應用場景
電池測試或電源供應器老化系統；
能量回收系統；
連接器機械測試。

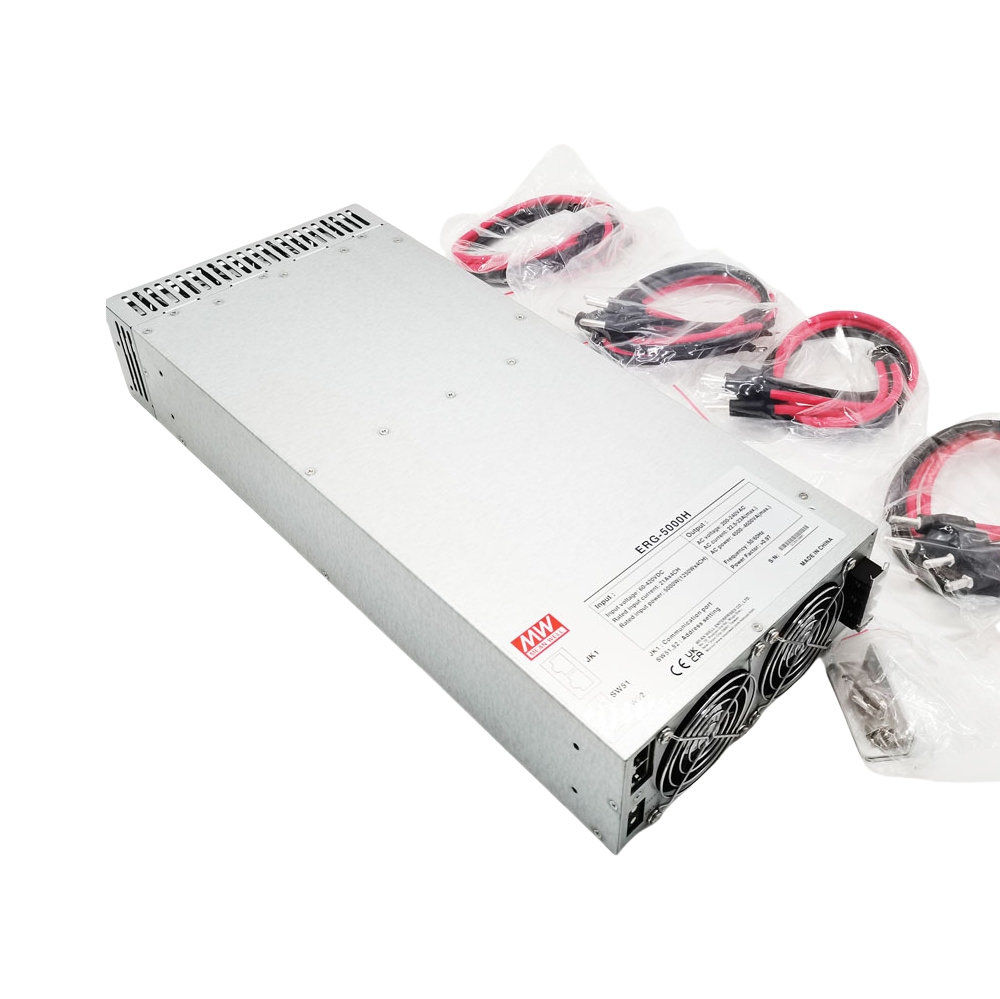

配件清單
UL1028 8AWG +V 連接線：8 根；
UL1028 8AWG -V 黑色連接線（僅 ERG-5000）：8 根；
終端電阻：1 個。
安裝接線備注
電源供應器與設備間需選擇合適線材，減少線損以提高能源回收率；
連接通訊電纜后，需在設備和 CMU2A 的其余插座安裝終端電阻，防止信號反射。
關鍵問題
問題 1（規格與性能側重）：ERG-5000 系列兩款核心機型的輸入電壓和能源回收率有何核心差異，該系列的效率上限是多少？
答案：ERG-5000 的輸入電壓范圍為 10~60VDC，在 48VDC/5000W 輸入下能源回收率為 80%；ERG-5000H 的輸入電壓范圍為 60~420VDC，在 380VDC/5000W 輸入下能源回收率為 88%；該系列逆變器的最高效率可達 91%。
問題 2（功能與組網側重）：ERG-5000 系列的通訊和通道配置能力如何，最多可實現多少臺設備并聯組網？
答案：該系列配備 CANBus 通訊界面（波特率 250kbps），可通過 CMU2A 實現遠程控制和監控；擁有 4 個直流輸入通道，支持獨立使用、串聯、并聯三種配置方式；最多可連接 64 臺ERG-5000 系列設備進行 CANBus 并聯通訊。
問題 3（保護與運維側重）：ERG-5000 系列的通訊故障保護機制有何特殊性，設備的狀態指示燈可通過哪些燈光信號判斷輸入電壓類故障？
答案：通訊故障保護與其他保護不同，并非觸發即關斷輸出，而是通訊失敗 4s 后才會關斷交流輸出，重新建立通訊后恢復；輸入電壓類故障可通過 LED1~4 判斷，亮紅燈為輸入欠壓保護，閃紅燈為輸入過壓保護。
