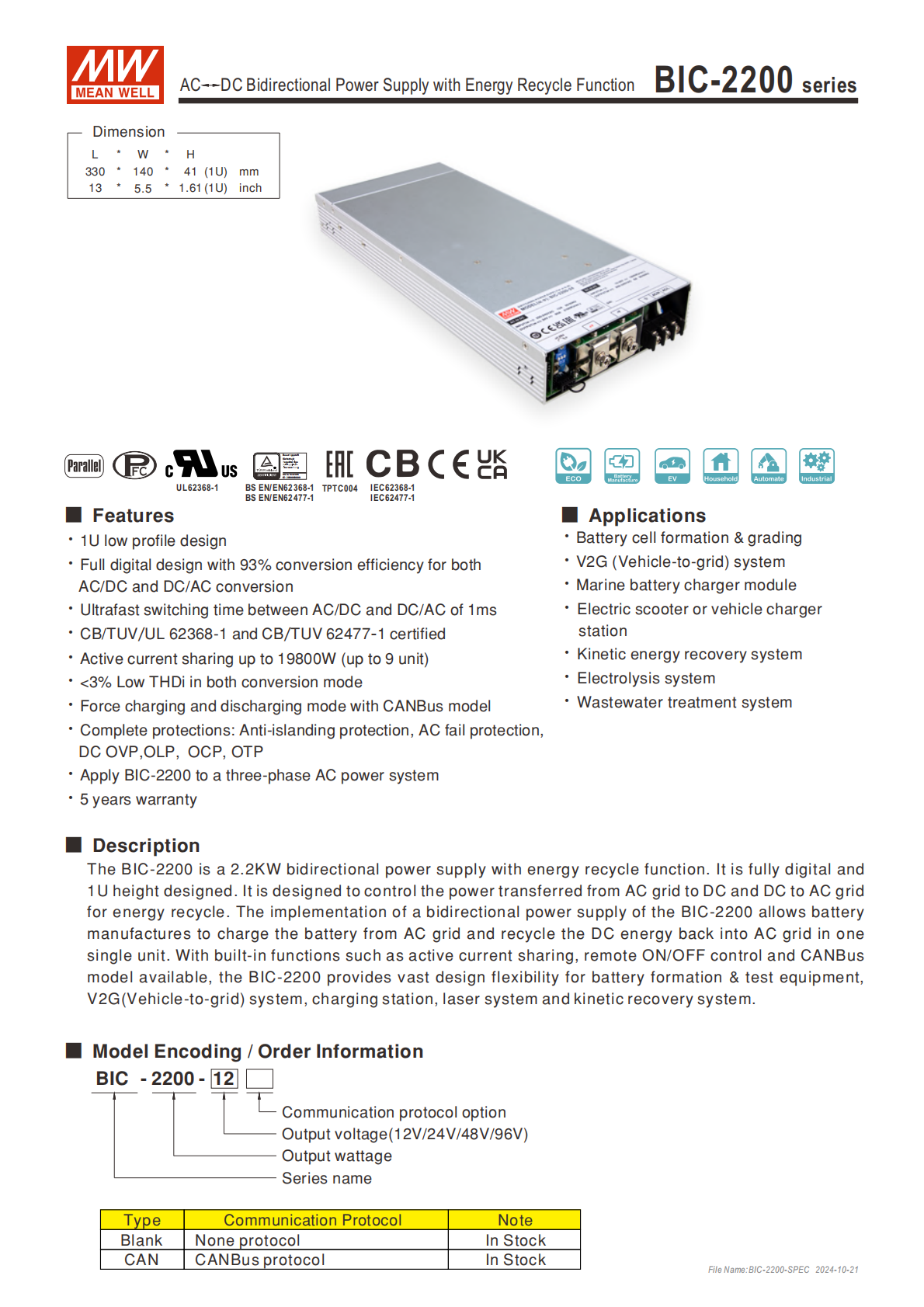

BIC-2200 系列是明緯推出的 1U 薄型化全數位化控制交直流雙向電源，單臺額定功率2200W，雙向轉換效率高達93%，支持AC/DC 與 DC/AC 雙向切換且響應時間 < 1ms，具備能量回收功能，最高9 臺并聯功率可擴至19800W，擁有 CANBus 等通訊選項及多重保護功能，通過 UL/IEC 等多項認證，提供5 年保固，適配電芯檢測、V2G 系統、充電站等多場景，還可應用于三相交流電力系統，內置主動式均流功能保障并聯運行穩定。
BIC-2200 系列是具備能量回收功能的交直流雙向電源供應器，單臺額定功率 2200W，采用 1U 薄型化設計與全機數位化控制，可實現 AC/DC 充電（電網能量轉直流儲電）和 DC/AC 放電（直流能量轉交流饋回電網）的雙向轉換，為電池測試、儲能、充電站等場景提供靈活的電源解決方案，支持三相交流電力系統應用，提供5 年保固。
二、核心產品特性
性能優勢：雙向轉換效率高達93%，AC/DC 與 DC/AC 雙向切換響應時間 **<1ms**；回饋電網電流總諧波失真 **<3%**，交流側功率因素滿載時 AC-DC 達 0.98、DC-AC 達 0.99（230VAC）。
擴容能力：內置主動式均流功能，最高支持9 臺并聯，總功率可擴增至19800W。
設計與認證：1U 低高度薄型化設計；通過CB/UL/TUV 62368-1、CB/TUV 62477-1等多項安全認證，電磁兼容符合 EN55032 等標準。
通訊與控制：提供無協議標準品和CANBus 協議標準品兩種機型，支持遠端開 / 關控制、強制充放電模式切換；配備隔離 TTL 報警信號輸出，輔助電源為 12V@0.5A±5%。

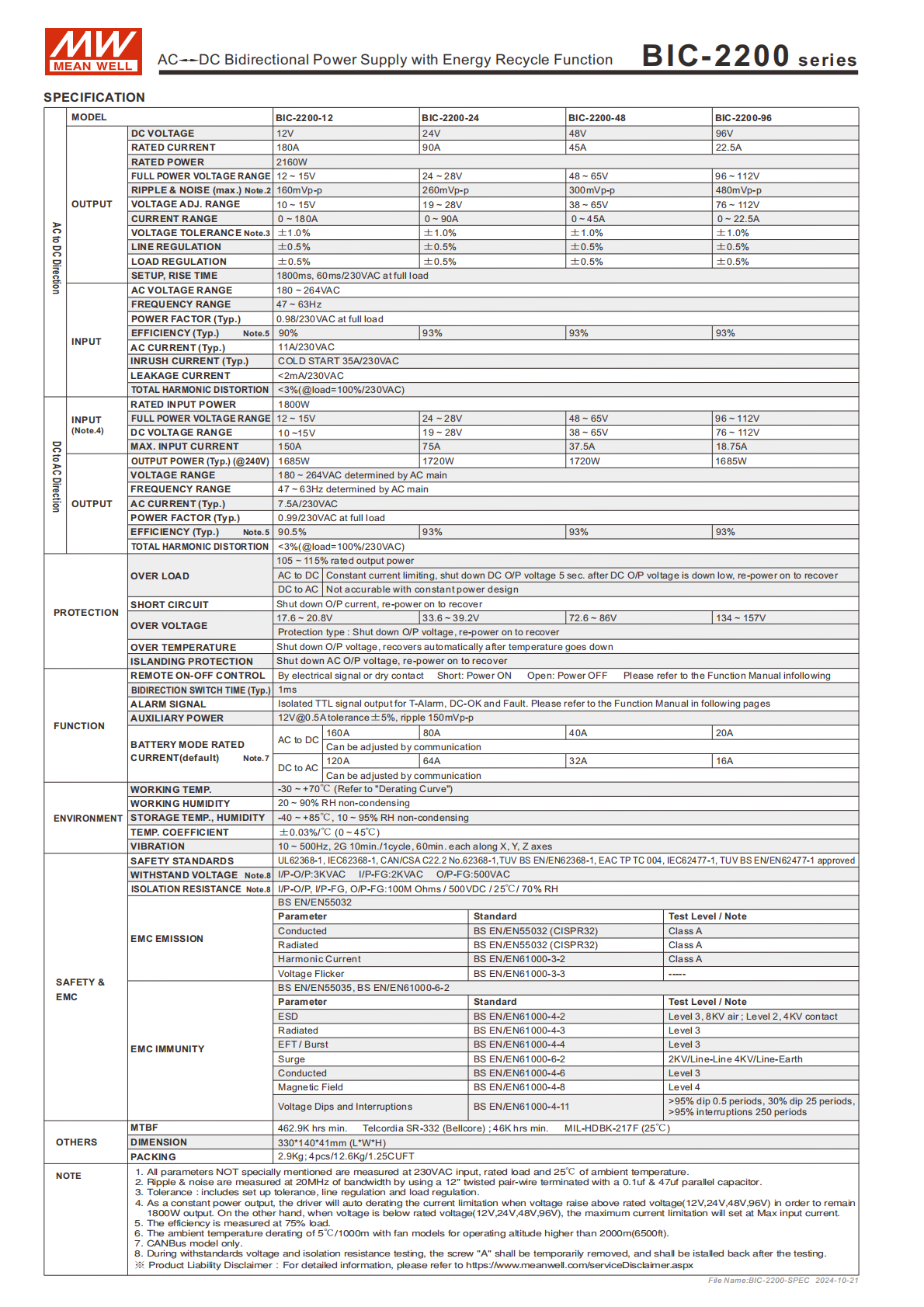

三、電氣規格（核心型號參數）
| 型號 | BIC-2200-12 | BIC-2200-24 | BIC-2200-48 | BIC-2200-96 |
|---|---|---|---|---|
| 直流額定電壓 | 12V | 24V | 48V | 96V |
| 直流額定電流 | 180A | 90A | 45A | 22.5A |
| 全功率電壓范圍 | 12~15V | 24~28V | 48~65V | 96~112V |
| 輸出電壓調整范圍 | 10~15V | 19~28V | 38~65V | 76~112V |
| 紋波與噪聲（最大） | 160mVp-p | 260mVp-p | 300mVp-p | 480mVp-p |
| 電壓精度 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| DC-AC 輸出功率（240V） | 1685W | 1720W | 1720W | 1685W |
通用交流參數：輸入 / 輸出交流電壓范圍180~264VAC，頻率47~63Hz；AC-DC 冷啟動浪涌電流 35A/230VAC，漏電流 < 2mA/230VAC。
四、工作模式與雙向轉換
自動檢測模式（出廠默認）：無需手動干預，依設定電壓與負載電壓自動切換：設定電壓 > 負載電壓時為AC to DC（充電 / 能量擷?。?/span>；設定電壓 < 負載電壓時為DC to AC（放電 / 能量回收）。
雙向電池模式（僅 CANBus 機型支持）：通過DIRECTION_CTRL指令強制切換，00h 為 AC to DC 充電，01h 為 DC to AC 放電。
轉換啟動時間：AC to DC 滿載時為 1800ms（60ms/230VAC）；雙向切換時間典型值 1ms。
五、并聯運行規范
并聯時需用短而粗的導線連接電源與負載，輸出電壓最高的電源作為主機，決定直流母線電壓。
總輸出電流限制：并聯輸出電流 = 各組額定電流 × 組數 ×0.95，避免過載。
當總輸出電流小于總額定電流的 5% 時，各電源電流可能無法完全均衡。
并聯硬件配置：通過 CN47 引腳和 SW50 開關設置，1 臺僅需 PSU1 的 SW50 為 ON，9 臺則 PSU1/3/5/6/7/8/9 依次設為 ON，其余為 OFF，且所有電源的 DA、DB 引腳需相互并聯。
六、三相交流系統應用
BIC-2200 可接入三相四線交流電力系統，為保證系統運行平衡，需將多臺裝置均勻分布至各相，例如 9 臺裝置按每相 3 臺配置。
七、保護功能（全維度防護）
| 保護類型 | 保護模式 |
|---|---|
| 過負載保護 | AC-DC：恒流限制延遲 5 秒關斷輸出，重啟恢復；DC-AC：恒功率設計，關斷輸出電流重啟恢復 |
| 短路保護 | 關斷輸出電壓，重啟恢復 |
| 過電壓保護 | 關斷輸出電壓，重啟恢復（保護電壓依型號為 17.6~157V 不等） |
| 過溫度保護 | 關斷輸出電壓，溫度下降后自動恢復 |
| 主動式孤島保護 | 關閉交流輸出電壓，重啟恢復 |
| 異常保護 | 覆蓋風扇故障等設備異常，觸發相應保護機制 |
八、環境與物理參數
環境參數
工作溫度：-30~+70℃（需參考減額曲線，海拔超 2000 米時按比例降額）；
工作濕度：20~90% RH，無冷凝；
儲存溫濕度：-40~+85℃、10~95% RH，無冷凝；
溫度系數：±0.03%/℃（0~45℃）；耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘；
MTBF：最低462.9K hrs（Telcordia SR-332 標準）、46K hrs（MIL-HDBK-217F，25℃）。
物理參數
尺寸：33014041mm（LWH）；
重量：單臺 2.9Kg，4 臺整包裝 12.6Kg（1.25CUFT）；
耐壓與絕緣：I/P-O/P 3KVAC、I/P-FG 2KVAC、O/P-FG 500VAC；絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）。
九、應用場景
核心適配能量回收與儲能相關場景，包括：電芯化成與分容、V2G（Vehicle-to-Grid）汽車對電網系統、船用電池充電器模塊、電動滑板車 / 車載充電站、動能回收系統、電解系統、污水處理系統等。
關鍵問題
問題 1：BIC-2200 系列支持 9 臺并聯的核心要求和總功率限制是什么？
答案：核心要求包括①內置主動式均流功能，并聯時用短而粗的導線連接電源與負載，DA/DB 引腳相互并聯，通過 CN47 引腳和 SW50 開關按規范配置；②輸出電壓最高的電源作為主機決定直流母線電壓?？偣β氏拗疲簡闻_額定 2200W，9 臺并聯最大總功率為19800W，且總輸出電流需滿足「并聯輸出電流 = 各組額定電流 × 組數 ×0.95」，避免過載。
問題 2：BIC-2200 的兩種工作模式有何區別，分別適用于什么場景？
答案：①自動檢測模式（出廠默認，所有機型支持）：依設定電壓與負載電壓自動切換充放電，無需手動干預，適用于無人值守、需自動能量循環的場景，如電芯化成分容、污水處理系統的能量回收；②雙向電池模式（僅 CANBus 機型支持）：通過 DIRECTION_CTRL 指令強制切換充放電，00h 為充電、01h 為放電，適用于需要精準手動 / 遠程控制充放電時序的場景，如 V2G 系統、充電站的定制化能量調度。
問題 3：BIC-2200 在 AC-DC 和 DC-AC 轉換過程中，核心性能參數（效率、功率因素、諧波失真）有何關鍵表現？
答案：①效率：75% 負載下，AC-DC 轉換效率 90%（12V 機型）/93%（24/48/96V 機型），DC-AC 轉換效率均為 93%，最高雙向轉換效率達 93%；②功率因素：230VAC 滿載時，AC-DC 為 0.98，DC-AC 為 0.99，電能利用率高；③總諧波失真：DC-AC 回饋電網時，總諧波失真 **<3%**（100% 負載 / 230VAC），對電網干擾小，符合電網接入標準。
