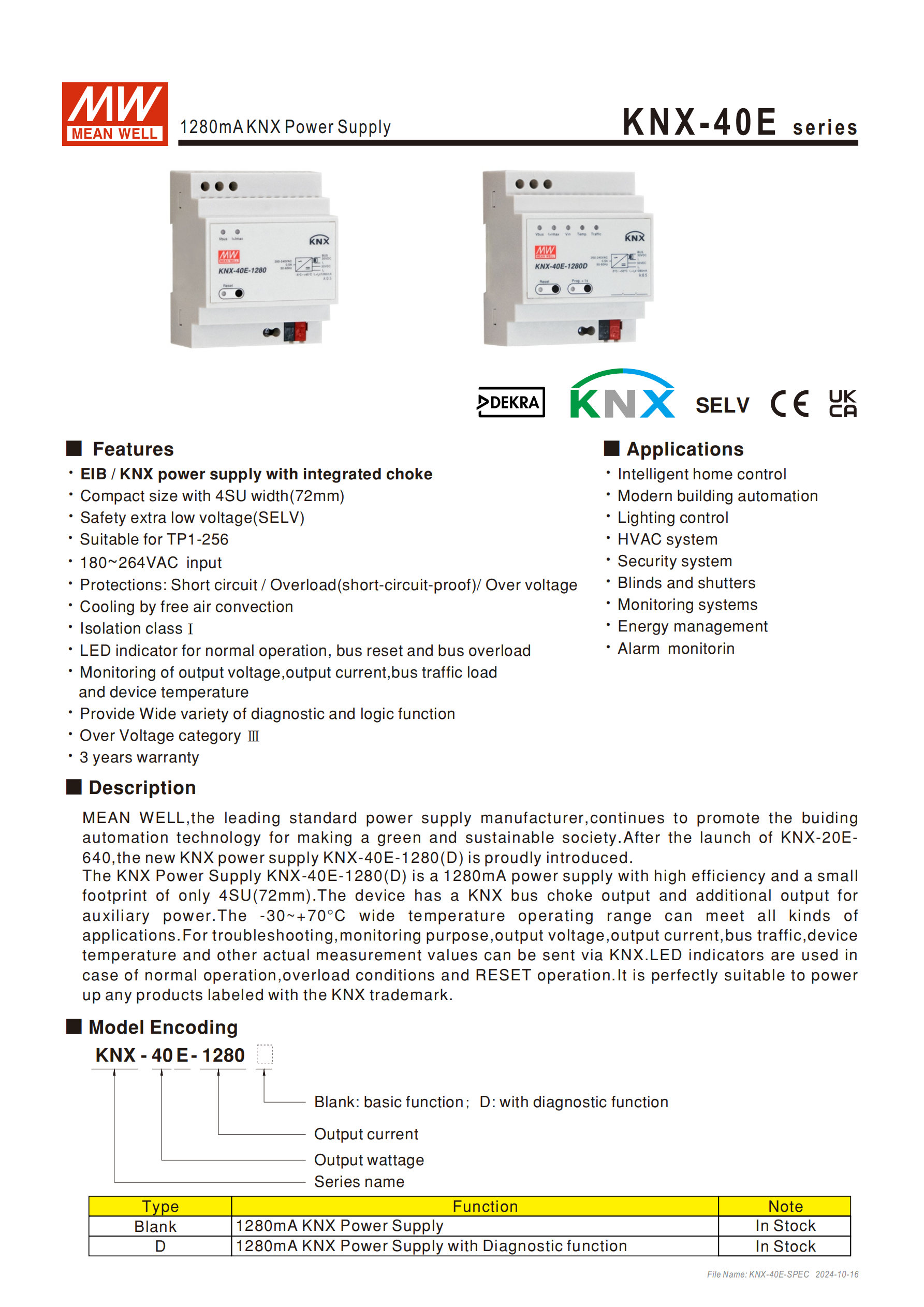

明緯 KNX-40E-1280 (D) 是一款1280mA 輸出的 KNX 總線開關電源，機身寬4SU(72mm) 小巧緊湊，輸入電壓覆蓋180~264VAC/176~280VDC，輸出 30V 總線電壓與 30V 輔助直流電壓，額定功率38.4W，工作溫度寬達 **-30~+70℃，具備短路、過載、過電壓多重保護且支持自動恢復，D 型款擁有全面的診斷與通信功能 **，搭配 LED 指示燈實現工作狀態可視化，適用于智能家居、建筑自動化等多類 KNX 設備供電，符合多項國際安全與電磁兼容標準，提供3 年保固，TP1-256 拓撲下適配 256 臺總線設備，配線有明確距離與線徑要求。
一、產品基礎信息與核心定位
KNX-40E-1280 (D) 是明緯推出的 KNX 總線開關電源，為 KNX-20E-640 升級款，主打高效率、小體積，專為 TP1-256KNX 總線設備供電，適用于樓宇自動化、智能家居等場景，提供3 年保固，經過 100% 滿載老化測試，是全球交易品項。
二、核心型號與功能區分
| 型號類型 | 功能特點 | 關鍵備注 |
|---|---|---|
| 空白型 | 基礎 KNX 總線供電 + 輔助電源輸出 | 標準品，總線重置需按壓 RESET 鍵 **≥20 秒 ** |
| D 型 | 基礎供電 +診斷功能 + 通信功能 | 標準品，按一次 RESET 鍵總線重置持續 20 秒，需下載應用數據庫實現 LED / 通信功能 |

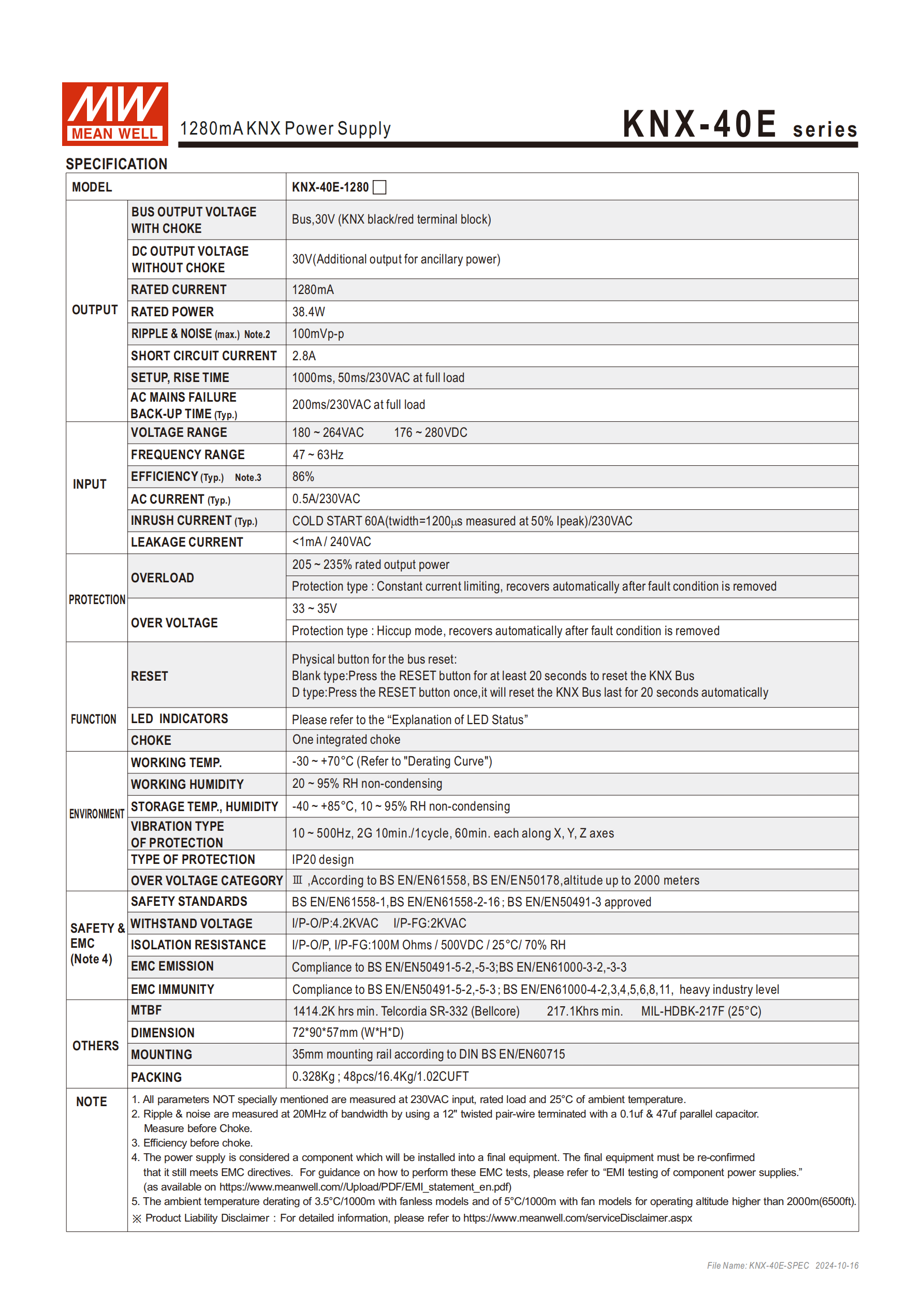

三、關鍵電氣規格（230VAC、額定負載、25℃下測量）
輸入?yún)?shù)
電壓范圍：180~264VAC / 176~280VDC，頻率 47~63Hz
效率：典型值86%，交流輸入電流 0.5A/230VAC
浪涌電流：冷啟動 60A（50% Ipeak，twidth=1200μs）@230VAC
漏電流：< 1mA /240VAC
輸出參數
總線電壓：30V（KNX 紅 / 黑端子，經扼流圈）；輔助直流電壓：30V（未經扼流圈）
額定電流：1280mA，額定功率38.4W
紋波與噪聲：最大100mVp-p
短路電流：2.8A，啟動 / 上升時間 1000ms/50ms/230VAC（滿載）
市電失效備援時間：典型值200ms/230VAC（滿載）
保護參數
保護類型 觸發閾值 保護模式 過載 額定輸出功率的205%~235% 恒流限制，異常移除后自動恢復 過電壓 33~35V 打嗝模式，異常移除后自動恢復
四、產品核心特性
安全與隔離：滿足SELV安全特低電壓、ClassⅠ隔離級別，過電壓等級Ⅲ，防護等級IP20，海拔最高支持 2000 米（超 2000 米需按比例降額）。
監測與診斷：可實時監測輸出電壓、輸出電流、總線數據流量、設備溫度，D 型款支持將測量值發送至 KNX 總線，用于故障排除與監控。
狀態可視化：配備 7 組 LED 指示燈，分別監測總線電壓、輸出電流、輸入電壓等狀態，綠 / 橙 / 紅對應正常 / 預警 / 故障（D 型需下載數據庫才能正常工作）。
重置功能：機身自帶 RESET 按鈕，支持 KNX 總線手動重置，空白型與 D 型操作方式不同。
硬件設計：單片集成扼流圈，自然風冷，機身尺寸729057mm（WHD），寬度僅4SU(72mm)，凈重0.328Kg。
五、LED 狀態指示說明（核心燈組與含義）
| LED 燈號 | 監測對象 | 顏色 & 狀態 | 指示含義 |
|---|---|---|---|
| A | 總線電壓 | 綠色常亮 | 28~31VDC（正常） |
| A | 總線電壓 | 紅色常亮 | <28VDC（偏低） |
| A | 總線電壓 | 橙色常亮 | >31VDC（偏高） |
| B | 輸出電流 | 紅色常亮 | >1600mA（過載） |
| C | 輸入電壓 | 紅色常亮 | AC/DC 輸入失效（故障） |
| D | 內部溫度 | 紅色常亮 | 超出 0~75℃范圍（故障） |
| F | KNX 重置 | 紅色常亮 | 處于總線重置狀態 |
六、D 型專屬通信功能
KNX-40E-1280D 擁有36 個通信對象，支持心跳發送、測量值請求 / 發送、報警狀態反饋、計數 / 時長統計等功能，通信對象的優先級與標志（C/R/W/T/U）可自定義，核心統計內容包括：總工作時間、總線重置次數、過載次數、短路次數等，測量值涵蓋輸出電壓 / 電流、設備溫度、總線負載等。
七、環境與可靠性參數
工作環境：溫度 **-30~+70℃**（需參考減額曲線），濕度 20~95% RH（無冷凝）；儲存溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）。
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。
MTBF（平均無故障時間）：最低1414.2K hrs（Telcordia SR-332）、217.1K hrs（MIL-HDBK-217F，25℃）。
耐壓與絕緣：I/P-O/P：4.2KVAC，I/P-FG：2KVAC；絕緣阻抗 I/P-O/P、I/P-FG：100M Ohms /500VDC/25℃/70%RH。
八、安裝與配線規范
安裝要求：適配DIN BS EN/EN60715標準 35mm 導軌，接線扭矩0.8Nm；一字螺絲刀適配規格：2.50.4~3.50.6。
線材要求：0.5~4.0mm2 實芯線 或 0.5-2.5mm 精密絞合線。
KNX 總線配線核心限制（TP1-256 拓撲）
接入總線設備數量≤256 臺
電源到 KNX 裝置接線距離≤350 米
兩個 KNX 裝置間接線距離≤700 米
同支線分支電纜總長度≤1000 米
包裝規格：48pcs/16.4Kg/1.02CUFT。
九、典型應用方案
| 方案編號 | 應用類型 | 關鍵要求 |
|---|---|---|
| 1 | 純 KNX 總線供電 | 遵循上述所有配線規范 |
| 2 | 總線供電 + 輔助供電 | 僅 KNX 設備需額外供電時使用；總線電流 + 輔助電流I1+I2≤1280mA；遵循配線規范 |
十、認證與標準
安全認證：通過 BS EN/EN61558、BS EN/EN61558-1/2-16、BS EN/EN50178、BS EN/EN50491-3 等標準。
電磁兼容
發射：符合 BS EN/EN50491-5-2/-5-3、BS EN/EN61000-3-2/-3-3。
抗擾度：符合 BS EN/EN50491-5-2/-5-3、BS EN/EN61000-4-2/3/4/5/6/8/11（重工業等級）。
關鍵問題
問題 1（產品功能與型號差異）：KNX-40E-1280 空白型與 D 型的核心功能差異是什么？D 型實現完整功能的前提是什么？
答案：核心差異為D 型在空白型基礎上增加了診斷功能和通信功能，空白型僅提供基礎的 KNX 總線供電與輔助電源輸出，D 型可將設備測量值（電壓、電流、溫度等）發送至 KNX 總線，擁有 36 個通信對象支持數據請求、報警反饋、計數統計等，且重置操作更簡便；D 型實現完整 LED 指示燈功能和通信功能的前提是需從 ETS 軟件在線目錄或明緯官網下載應用數據庫文件并配置。
問題 2（工程應用與配線）：使用 KNX-40E-1280 進行 TP1-256 拓撲 KNX 總線供電時，配線和設備接入有哪些核心硬性限制？輔助供電方案的電流要求是什么？
答案：TP1-256 拓撲下的核心限制：①接入總線設備數量最多256 臺；②電源到 KNX 裝置接線距離不超過350 米；③兩個 KNX 裝置間接線距離不超過700 米；④同一條支線中所有分支電纜總長度不超過1000 米。輔助供電方案的電流要求為總線工作電流與輔助電源輸出電流之和≤1280mA（I1+I2≤1280mA）。
問題 3（設備狀態與故障判斷）：通過 KNX-40E-1280 的 LED 指示燈，如何快速判斷設備出現了過載、總線電壓異常、輸入電源失效這三類核心故障？
答案：①過載判斷：監測輸出電流的B 燈為紅色常亮，表示輸出電流 > 1600mA，設備處于過載狀態；②總線電壓異常判斷：監測總線電壓的A 燈為紅色常亮（電壓 <28VDC）或橙色常亮（電壓> 31VDC），均為總線電壓異常；③輸入電源失效判斷：監測輸入電壓的C 燈為紅色常亮，表示 AC/DC 輸入供電失效，為輸入電源故障。
