KNX-20E-640是明緯推出的 640mA 輸出 KNX 開關電源，機身寬僅3SU(52.5mm)，輸入電壓涵蓋180~264VAC/230~370VDC，輸出30V總線電壓與輔助直流電壓、額定功率19.2W，具備短路 / 過載 / 過電壓三重保護及 LED 狀態指示，工作溫度寬達 **-30~+70℃**，采用 TS-35 導軌安裝，Class Ⅰ 隔離、IP20 防護，適配智能家居、建筑自動化等多場景，支持兩臺并聯，單臺最多接 64 個 KNX 裝置，提供 3 年保固，是 KNX 總線應用的高可靠性電源解決方案。
KNX-20E-640是明緯研發的高效率 KNX 開關電源，專為 KNX 總線設計，集成一體化扼流圈，同時提供總線電源與輔助直流電源輸出，機身小巧且適配工業級應用環境，擁有 30 年工業電源技術背書，通過多項國際安規認證，提供3 年保固，并完成 100% 滿載老化測試。
二、核心產品特性
規格小巧：機身寬度3SU(52.5mm)，安裝占用空間??；
電氣安全：滿足SELV 安全特低電壓標準，Class Ⅰ 隔離級別，過電壓等級 Ⅲ，漏電流 **<1mA/240VAC**；
輸入輸出：輸入電壓范圍180~264VAC/230~370VDC，空載損耗 **<0.5W**，自然風冷散熱；
保護功能：具備短路 / 過負載 / 過電壓三重保護，耐短路設計，過載為恒流限制模式可自動恢復，過電壓會關斷輸出并重啟恢復；
狀態指示：配備 LED 指示燈，綠色顯示正常工作，紅色分別顯示總線復位、過載 / 短路狀態；
環境適配：寬溫工作，支持 **-30~+70℃**（需參考減額曲線），海拔最高支持 2000 米。

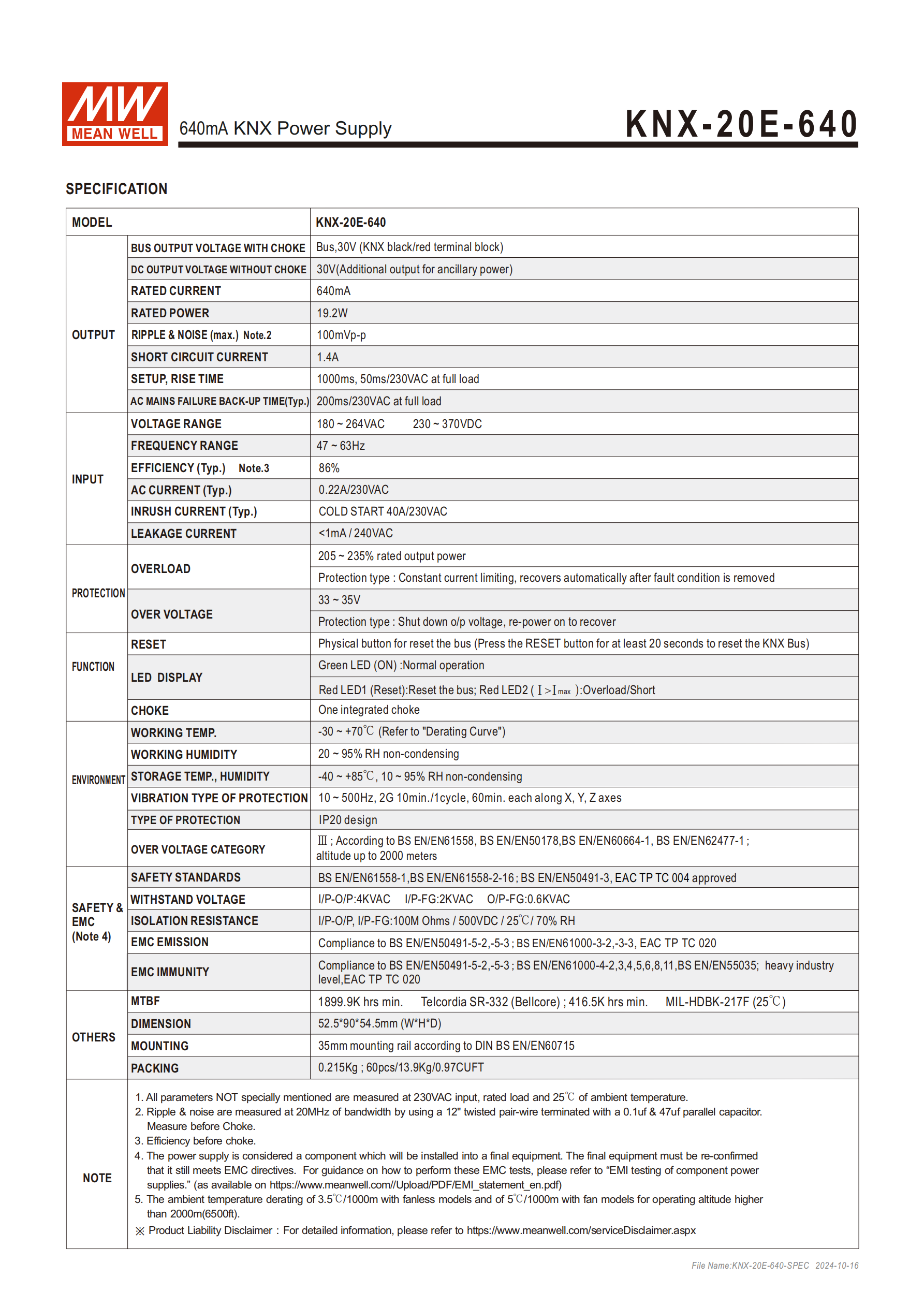

三、關鍵電氣規格（230VAC / 額定負載 / 25℃下）
| 類別 | 參數項 | 具體數值 | 備注 |
|---|---|---|---|
| 輸出 | 總線電壓（扼流圈） | 30V | KNX 紅 / 黑端子 |
| 輔助直流電壓（無扼流圈） | 30V | 附加輸出端子 | |
| 額定電流 | 640mA | - | |
| 額定功率 | 19.2W | - | |
| 紋波與噪聲 | 100mVp-p | 20MHZ 帶寬測量 | |
| 短路電流 | 1.4A | - | |
| 輸入 | 頻率范圍 | 47~63Hz | - |
| 效率（典型值） | 86% | 扼流圈前輸入效率 | |
| 交流電流（典型值） | 0.22A/230VAC | - | |
| 浪涌電流（冷啟動） | 40A/230VAC | - | |
| 時序 | 啟動 / 上升時間 | 1000ms/50ms/230VAC | 滿載時 |
| 市電失效備援時間 | 200ms/230VAC | 滿載時（典型值） | |
| 保護 | 過載保護閾值 | 205%~235% 額定功率 | 恒流限制，自動恢復 |
| 過電壓保護閾值 | 33~35V | 關斷輸出，重啟恢復 | |
| 可靠性 | MTBF（Telcordia SR-332） | ≥1899.9K hrs | 25℃ |
| MTBF（MIL-HDBK-217F） | ≥416.5K hrs | 25℃ |

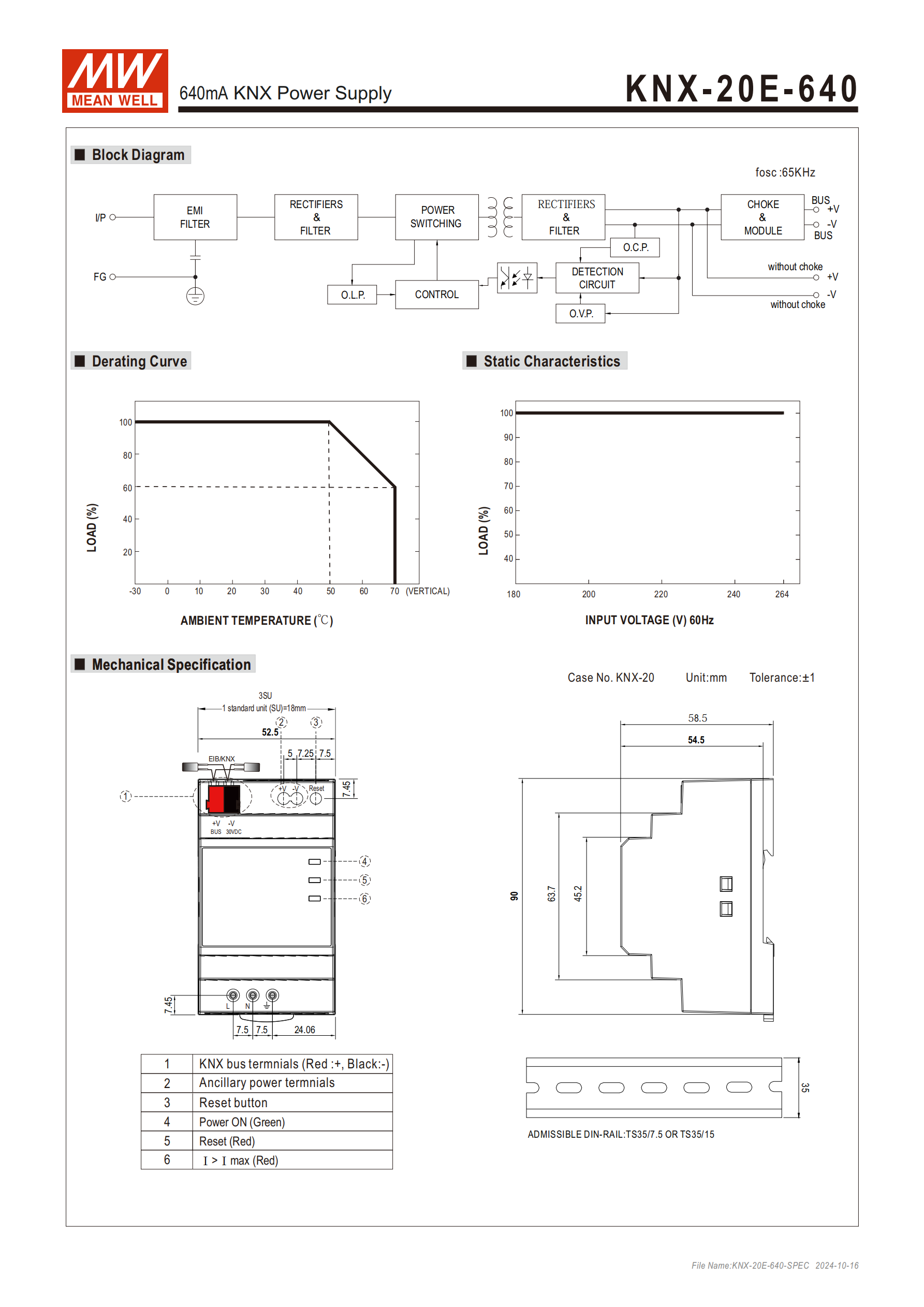

四、結構與安裝參數
物理尺寸：52.59054.5mm（WHD），凈重0.215Kg，包裝為 60pcs/13.9Kg/0.97CUFT；
安裝方式：適配TS-35/7.5 或 TS-35/15 DIN 導軌（符合 BS EN/EN60715）；
防護等級：IP20；
操作部件：機身自帶復位按鈕，按壓≥20 秒可重置 KNX 匯流排；
接線規范：一字螺絲刀 2.50.4~3.50.6，線材為0.5~4.0mm2 實芯線/0.5~2.5mm2 精密絞合線，接線扭矩0.8Nm。
五、環境與安規認證
環境參數：工作濕度20~95% RH（無冷凝），儲存溫濕度 **-40~+85℃/10~95% RH（無冷凝），耐振動10~500Hz/2G**（X/Y/Z 軸各 60 分鐘）；
絕緣耐壓：I/P-O/P4KVAC、I/P-FG2KVAC、O/P-FG0.6KVAC，絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）；
安規認證：符合 BS EN/EN61558、BS EN/EN50178、EAC TP TC 004 等標準；
電磁兼容：發射與抗擾度均符合 BS EN/EN50491、BS EN/EN61000 等標準，滿足重工業等級，EAC TP TC 020 認證。

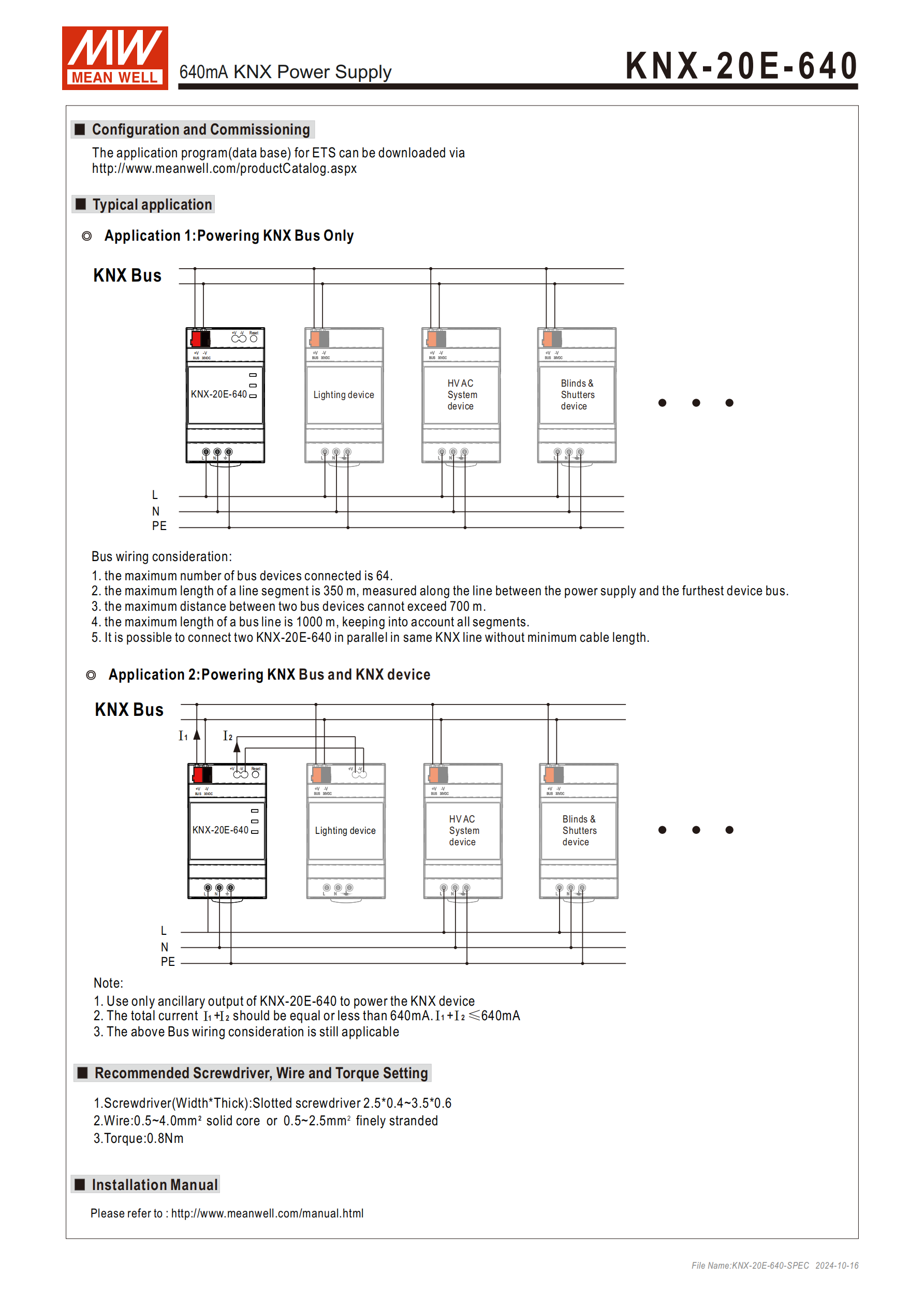

六、應用與配線規范
核心應用場景：智能家居控制、現代建筑自動化、照明控制、暖通空調系統、安全系統、窗簾和百葉窗、監控系統、能源管理、報警監控；
配線與使用限制：
單臺電源最多可連接64 個 KNX 裝置；
電源到 KNX 裝置接線最遠距離350 米，兩臺裝置間接線不超過700 米；
同一條支線中，所有分支電纜總長不超過1000 米；
支持兩臺 KNX-20E-640 相鄰并聯使用于同一 KNX 支線；
總線電流 + 輔助電源電流 **≤640mA**，僅 KNX 裝置需額外供電時使用輔助電源。
關鍵問題
問題 1（產品性能與規格）：KNX-20E-640 的核心輸出參數與保護機制是什么？
答案：核心輸出參數為 30V 總線電壓（帶扼流圈）和 30V 輔助直流電壓（無扼流圈），額定輸出電流 640mA、額定功率 19.2W，紋波與噪聲最大 100mVp-p；保護機制包含短路保護（短路電流 1.4A）、過載保護（205%~235% 額定功率，恒流限制模式可自動恢復）、過電壓保護（33~35V，關斷輸出后重啟恢復），且為耐短路設計。
問題 2（實際應用與配線）：KNX-20E-640 在實際配線和使用中有哪些關鍵限制要求？
答案：①單臺最多接 64 個 KNX 裝置；②電源到裝置接線最遠 350 米，兩臺裝置間接線不超 700 米，同支線分支電纜總長不超 1000 米；③兩臺可并聯使用于同一支線；④總線與輔助電源總電流≤640mA；⑤接線需用 0.5~4.0mm2 實芯線 / 0.5~2.5mm2 絞合線，扭矩 0.8Nm。
問題 3（安裝與操作）：KNX-20E-640 的安裝方式與總線重置操作要求是什么？
答案：安裝方式為適配 TS-35/7.5 或 TS-35/15 DIN 導軌（符合 BS EN/EN60715 標準），機身尺寸 52.59054.5mm，IP20 防護；總線重置操作需按壓機身自帶的 RESET 復位按鈕至少 20 秒，紅色 LED 會顯示復位狀態，綠色 LED 為正常工作指示，另一路紅色 LED 顯示過載 / 短路狀態。
