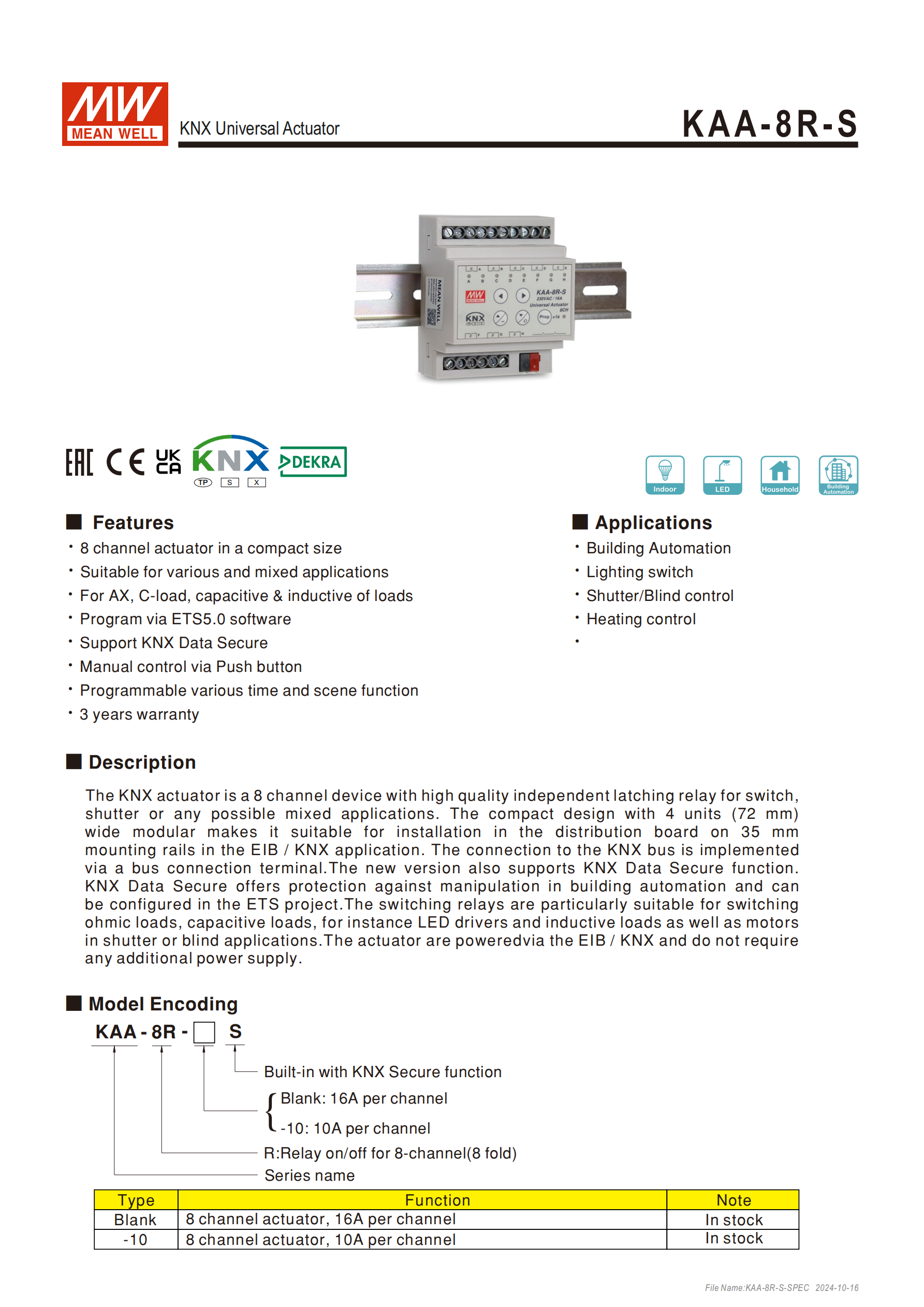

KAA-8R-S是明緯推出的 KNX 通用開關執行器，擁有8 個獨立通道，面寬僅4SU(72 mm) 適配 35mm 導軌安裝，分16A/10A兩種通道規格，內建獨立雙穩態繼電器，支持阻性、容性、感性等多類型負載，可實現照明、窗簾、加熱、通風等樓宇自動化控制；設備通過 KNX/EIB 總線供電，滿足KNX Data Secure安全法規，支持 ETS5.0 編程、手動按鈕控制，具備可編程時間和場景功能，擁有3 年保固，MTBF 最低達 447.9K hrs，工作溫度范圍 - 30~+45℃，防護等級 IP20，還可適配明緯多款 LED 電源并明確了并接數量規范，典型應用覆蓋非調光 LED 電源、電動窗簾、加熱器控制等場景。
一、產品基礎概況

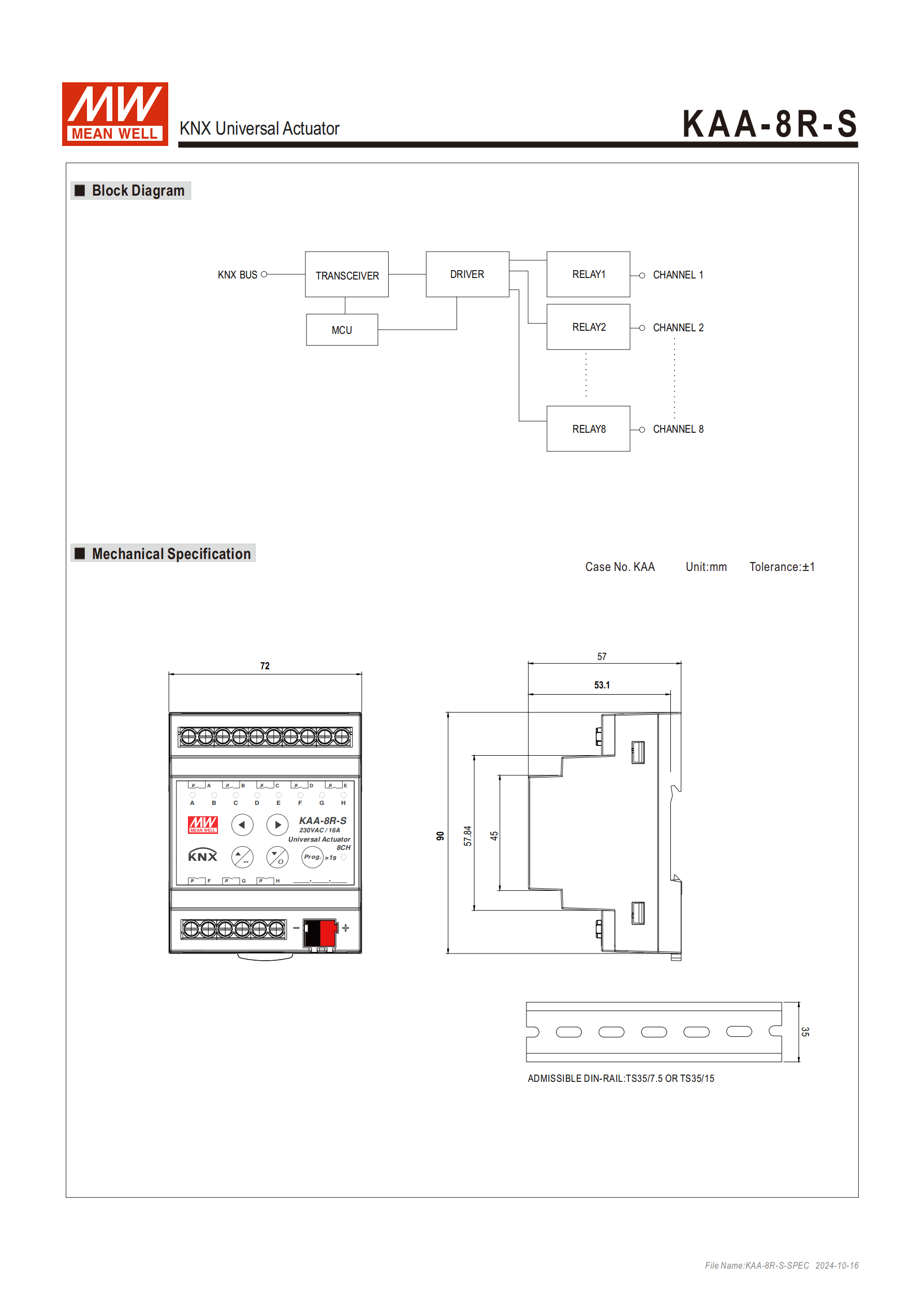

KAA-8R-S是明緯（MEAN WELL）推出的KNX 通用 8 通道開關執行器，歸屬 R8 路繼電器開關系列，為樓宇自動化場景設計，分KAA-8R-16S（每通道 16A）和KAA-8R-10-S（每通道 10A）兩個核心型號，面寬僅4SU(72 mm)，采用 35mm 導軌模塊化安裝（符合 DIN BS EN/EN60715），整機尺寸 729057mm(WHD)，凈重 0.312Kg，48pcs 整包裝重 16Kg，提供3 年保固服務。
二、核心設計與核心特性
通道設計：內建8 個獨立通道，每路配置高品質獨立繼電器，支持開關、窗簾控制等混搭應用；
供電方式：通過KNX/EIB 總線供電，無需額外供電，總線電壓 21~31V，電流消耗 < 10mA，功耗 < 180mW；
安全特性：滿足 KNX 法規KNX Data Secure，可防止樓宇自動化被遠程操縱，在 ETS 軟件中完成使能配置，首次配置需輸入設備證書；
控制與編程：支持ETS5.0 軟件編程設定，配備編程 / 手動按鈕及對應 LED 指示燈，可實現物理地址設定、手動控制，同時支持可編程的時間和場景功能；
繼電器類型：輸出為獨立式、雙穩態 (鎖定) 繼電器，適配阻性、容性、LED 電源、感性負載（如電動窗簾電機）等多類型負載。

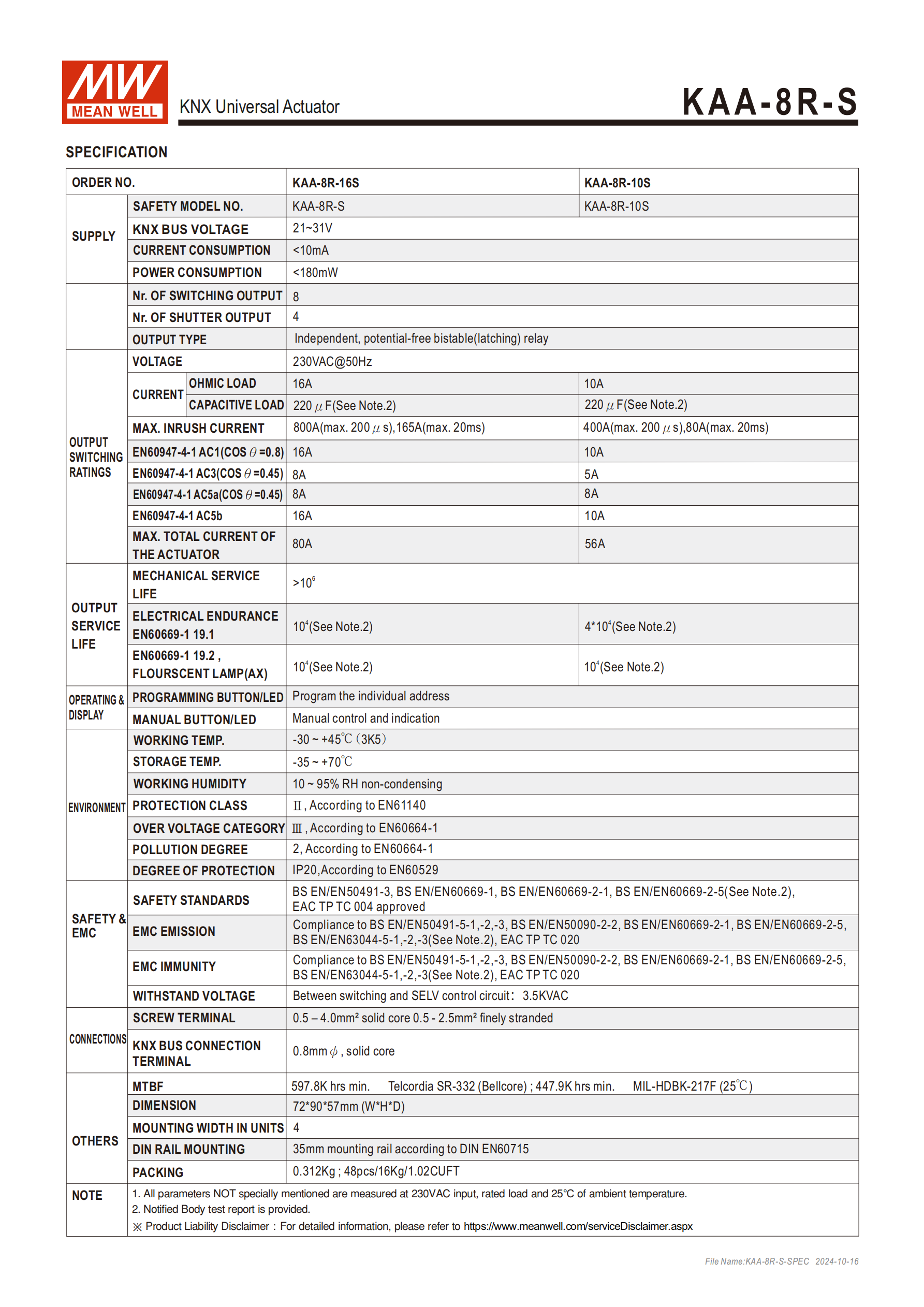

三、關鍵電氣規格（230VAC、25℃額定條件）
| 項目 | KAA-8R-16S（16A 款） | KAA-8R-10-S（10A 款） |
|---|---|---|
| 輸出電壓 | 230VAC@50Hz | 230VAC@50Hz |
| 阻性負載額定電流 | 16A | 10A |
| 最大浪涌電流 | 800A (最長 200μs)、165A (最長 20ms) | 400A (最長 200μs)、80A (最長 20ms) |
| 電容負載 | 220μF | 220μF |
| BS EN/EN60947-4-1 Ac1 | 16A | 10A |
| BS EN/EN60947-4-1 Ac3 | 8A | 5A |
| BS EN/EN60947-4-1 Ac5a | 8A | 8A |
| 整機最大總電流（AC5b） | 80A | 56A |
| KNX 與繼電器端口耐壓 | 3.5KVAC | 3.5KVAC |
| 單通道最大功率 | 3680W | 2300W |
繼電器壽命：機械壽命、電氣壽命均符合 BS EN/EN60669-1 標準，熒光燈（AX）負載下壽命為 4×10?次（見備注 2）；
平均無故障時間（MTBF）：最低597.8K hrs（Telcordia SR-332）、447.9K hrs（MIL-HDBK-217F，25℃）。
四、環境與防護規格
溫度：工作溫度 **-30 ~ +45℃**，儲存溫度 - 35 ~ +70℃；
濕度：工作濕度 10 ~ 95% RH，無冷凝；
等級規范：保護等級 Ⅱ 級（BS EN/EN61140）、過電壓等級 Ⅲ 級（BS EN/EN60664-1）、污染等級 2 級（BS EN/EN60664-1）、防護等級IP20（BS EN/EN60529）。
五、連接與安裝要求
接線端子：螺絲式接線端子，適配0.5 – 4.0mm2 實心線、0.5 - 2.5mm2 多股線；KNX 總線端子適配 0.8mm 實心線；
安裝工具：一字螺絲刀（寬度厚度：2.50.4~3.5*0.6），接線扭矩設定為0.8Nm；
安裝方式：35mm 導軌模塊化安裝，符合 DIN BS EN/EN60715 標準。
六、負載適配能力

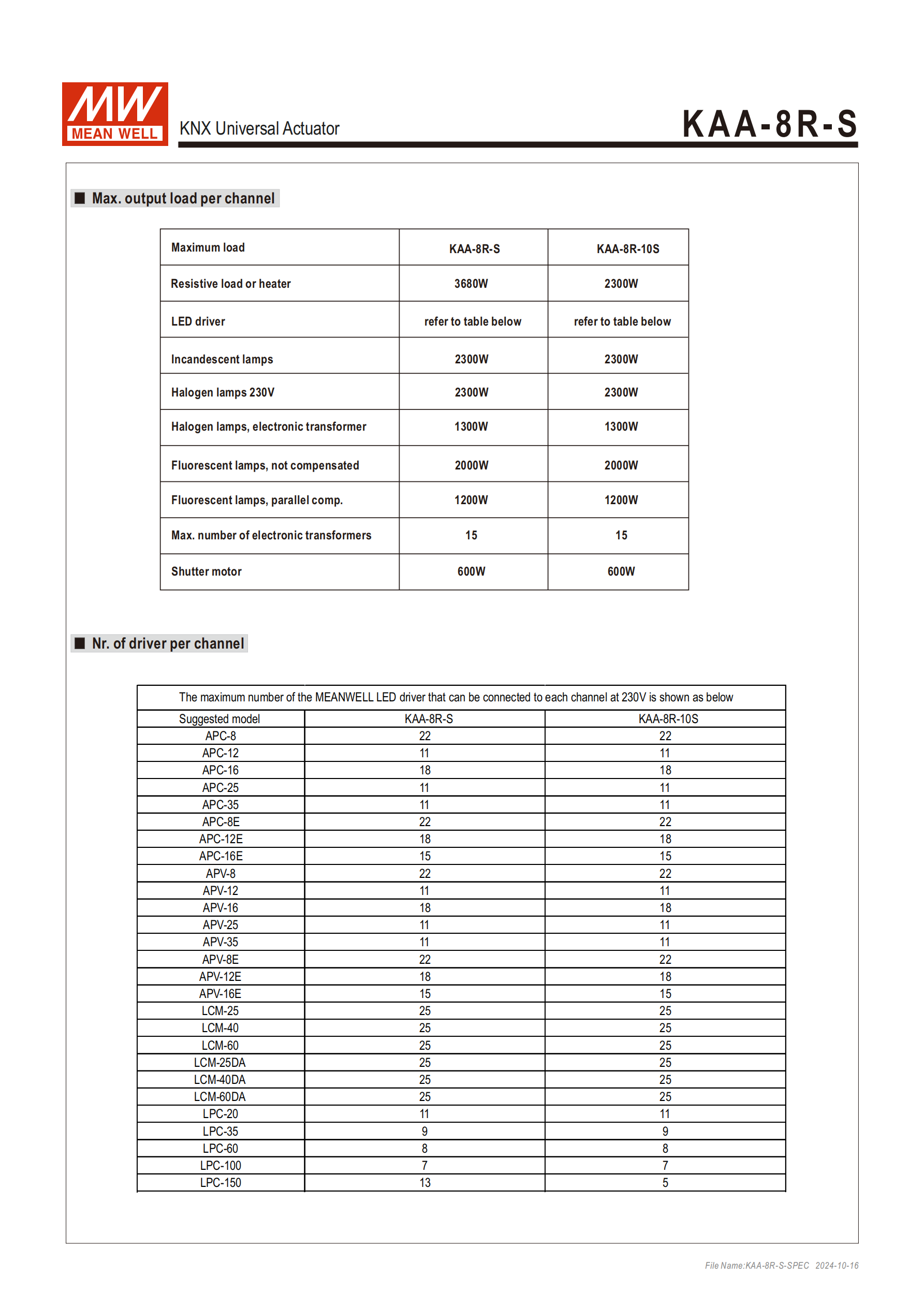

常規負載單通道適配功率（230VAC）：阻性負載 / 加熱器 3680W (16A)/2300W (10A)、LED 電源 2300W、白熾燈 1300W、鹵素燈 (230V) 2000W、鹵素燈 (電子變壓器) 1200W、熒光燈 (并聯補償式) 600W，無償式熒光燈可接 15 個，電子鎮流器數量參考對應列表；

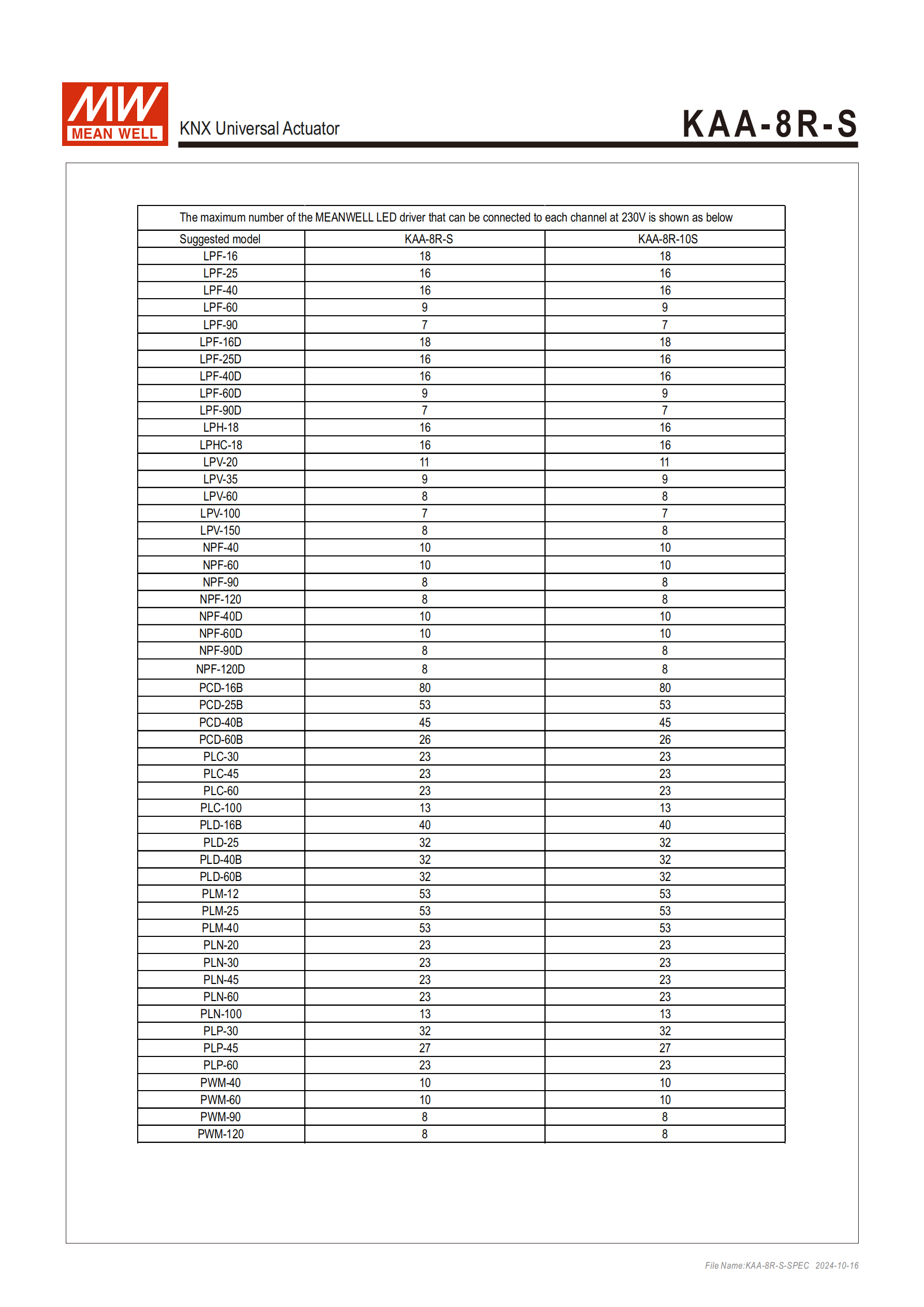

LED 電源適配：明確 230V 輸入下，單通道可并接明緯各系列 LED 電源的最大數量（如 LPF-16 可接 18 個、HLG-40H 可接 18 個等），16A 款與 10A 款適配數量略有差異；
特殊負載：完美適配感性負載如電動窗簾電機，可直接用于窗簾控制。
七、安規與電磁兼容
安全規范：符合 BS EN/EN50491-3、BS EN/EN60669-1/2-1/2-5、EAC TP TC 004 等標準；
電磁兼容：發射與抗擾度均符合 BS EN/EN50491-5-1/-2/-3、BS EN/EN50090-2-2、BS EN/EN63044-5-1/-2/-3、EAC TP TC 020 等標準。
八、配置與典型應用
配置方式：應用程式（數據庫文件）可從ETS 軟件在線目錄或明緯官網（）下載，可同步檢查固件版本；KNX 信號接 KNX + 和 KNX - 端口；
KNX Secure 配置：首次配置需輸入設備證書，配置完成后建議撕下設備證書貼紙并安全存儲；
典型應用：非調光 LED 電源控制、電動窗簾電機控制、加熱器控制，接線需核對對應設備安裝手冊；
樓宇自動化適用場景：照明開關控制、窗簾控制、加熱控制、通風控制。
關鍵問題
問題 1（產品特性與適配性）：KAA-8R-S 系列執行器的核心適配優勢是什么，可支持哪些樓宇自動化場景？
答案：核心適配優勢為擁有 8 個獨立通道，支持阻性、容性、LED 電源、感性等全類型負載混搭應用，內建獨立雙穩態繼電器，分 16A/10A 兩種通道規格，小體積 4SU 設計適配 35mm 導軌安裝，且通過 KNX 總線供電無需額外電源；可支持的樓宇自動化場景包括照明開關控制、窗簾控制、加熱控制、通風控制，典型落地應用為非調光 LED 電源、電動窗簾電機、加熱器的控制。
問題 2（電氣性能）：KAA-8R-S 系列兩款核心型號的關鍵電氣參數差異體現在哪些核心方面？
答案：兩款型號（16A 款 KAA-8R-16S、10A 款 KAA-8R-10-S）核心電氣參數差異集中在：①阻性負載額定電流：16A vs 10A；②最大浪涌電流：16A 款 800A (200μs)/165A (20ms) vs 10A 款 400A (200μs)/80A (20ms)；③Ac3 負載電流：16A 款 8A vs 10A 款 5A；④整機最大總電流（AC5b）：16A 款 80A vs 10A 款 56A；⑤單通道最大功率：16A 款 3680W vs 10A 款 2300W；其余如總線電壓、輸出電壓、電容負載、Ac5a 負載電流等參數保持一致。
問題 3（配置與安全）：KAA-8R-S 執行器的 KNX Data Secure 功能如何配置，設備編程與數據庫文件獲取方式是什么？
答案：①KNX Data Secure 配置：該功能在 ETS 軟件中進行使能配置，首次配置需輸入設備自帶的設備證書，完成運行時（每日）操作配置后，建議撕下設備證書貼紙并安全存儲，詳細步驟參考產品使用說明書；②編程與數據庫獲?。涸O備通過 ETS5.0 軟件進行編程設定，應用程式（數據庫文件）可通過 ETS 軟件的在線目錄直接下載，也可訪問明緯官網指定鏈接（https://www.meanwell.com//Upload/PDF/KNX_Application%20Database.pdf）下載，該鏈接也可用于檢查適配的固件版本
