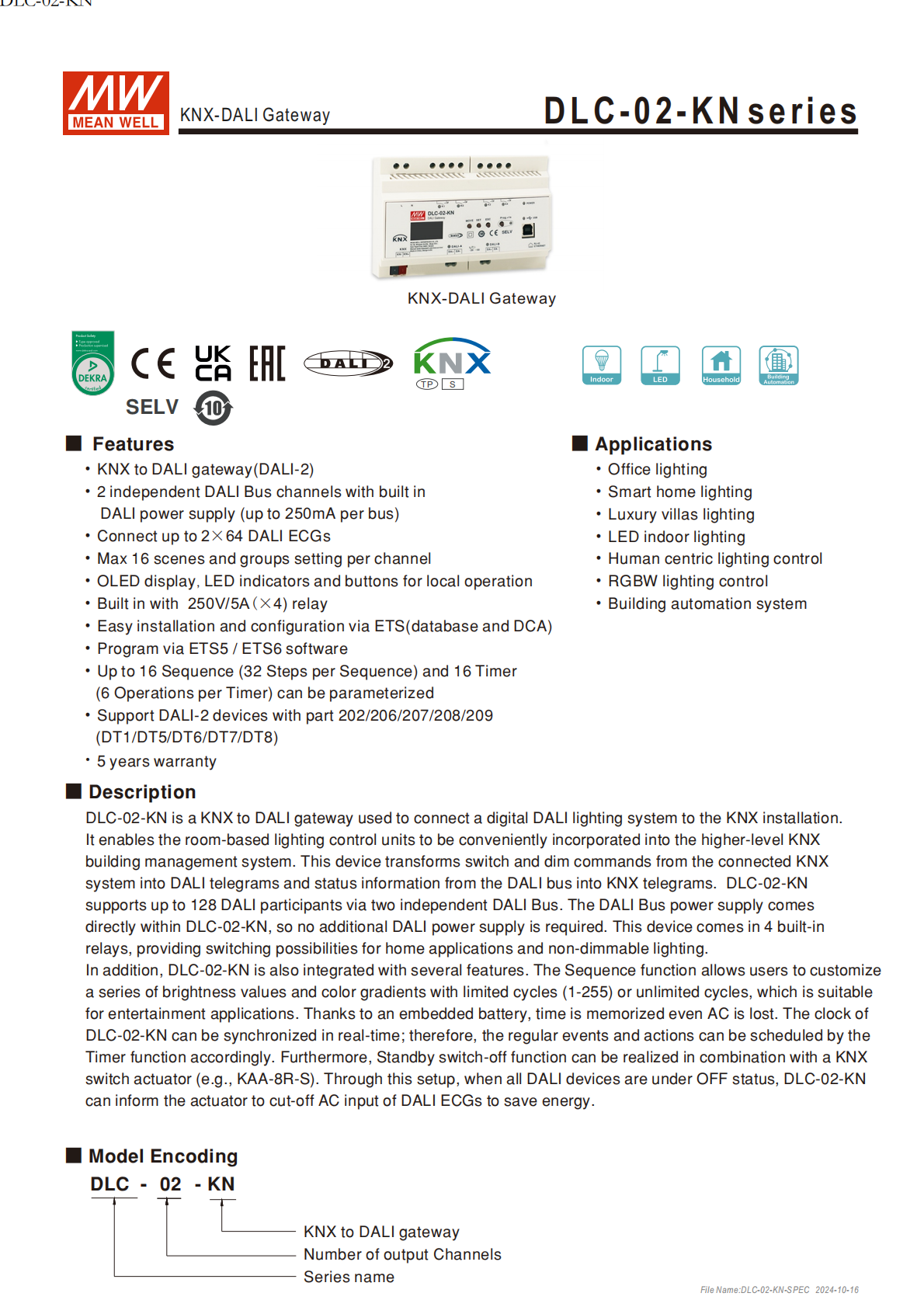

DLC-02-KN是明緯推出的KNX 轉 DALI（DALI-2）網關，具備兩個獨立 DALI 總線通道，內置 DALI 電源和 4 路 250V/5A 繼電器，可實現 KNX 與 DALI 系統的信號雙向轉換，最多連接128 個 DALI 驅動器，支持場景、群組、序列、定時器等多種控制功能，配備 OLED 屏與按鍵支持本地操作，可通過 ETS5/ETS6 調試，適配多類 DALI 設備與照明場景，擁有 5 年保固，還具備待機關閉節能功能，電氣與環境規格適配工業及家居場景，支持 35mm 軌道安裝。
一、產品核心定位與基礎屬性
產品名稱：明緯DLC-02-KN系列 KNX 轉 DALI 網關（DALI-2 協議），是 KNX 與 DALI 系統的信號轉換設備，實現 KNX 命令到 DALI 命令的轉換，以及 DALI 設備狀態向 KNX 系統的回饋。
質保：提供5 年保固，MTBF 最小值為 562.4K hrs（Telcordia SR-332）、167.2K hrs（MIL-HDBK-217F，25℃）。
核心價值：內置 DALI 電源無需額外供電，配備繼電器支持非調光照明切換，兼具多種智能控制與節能功能，適配多類照明及樓宇自動化場景。
二、硬件配置與物理參數
| 類別 | 關鍵參數 |
|---|---|
| 總線通道 | 2 個獨立 DALI 總線通道，每路總線電流高達250mA，DALI 電源電壓2x16V |
| 繼電器 | 內置4 路 250V/5A繼電器，繼電器指示燈 4 個 |
| 人機交互 | OLED 顯示屏，3 個本地按鍵（MOVE、SET、ESC）；電源指示燈 1 個、總線電源指示燈 2 個 |
| 接口 | 1 個 USB Type-B 從機連接器 |

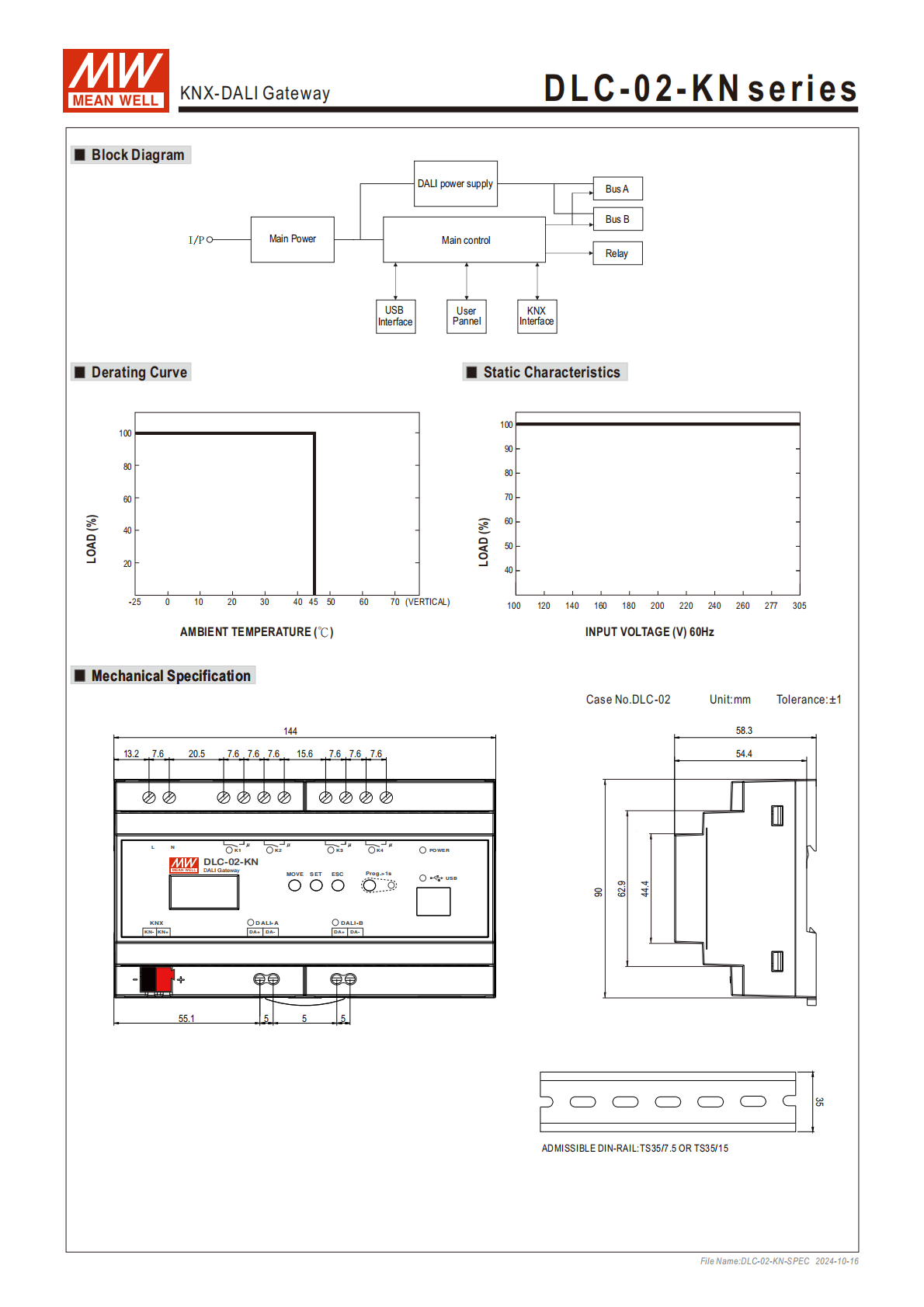

| 安裝方式 | 35mm 軌道安裝（8 units wide），機殼型號 DLC-02 |
| 尺寸與重量 | 1449058.3mm（LWH），單臺 0.43Kg，30 臺 / 13.9Kg/1.30CUFT |
| 外殼材料 | ABS-V0 阻燃材料 |
三、連接與適配能力
DALI 設備連接：每通道最多接64 個DALI 驅動器，總計最多128 個；KNX 最大供電電流2x240mA。
DALI 設備適配：兼容 DALI 設備類型編號 202/206/207/208/209，對應 DT1/DT5/DT6/DT7/DT8，包含緊急控制、電壓轉換、LED 燈具控制、開關電源控制、色彩控制設備。
系統適配：可聯動 KNX 開關執行器（如 KAA-8R-S）實現待機關閉功能。
四、核心功能
基礎控制功能：實現 KNX 系統對 DALI 設備的開關、調光命令控制，DALI 設備的開關、調光狀態實時回饋至 KNX 系統。
分組與場景：每 DALI 通道最多可設置16 個場景和16 個群組，滿足分區控制需求。
序列功能（Sequence）：最多配置16 個序列（每序列32 個步驟），支持用戶自定義1-255 次周期性 / 無限周期的亮度值、顏色漸變，適配娛樂場所等動態照明需求。
定時器功能（Timer）：最多配置16 個定時器（每個定時器6 個操作），設備內置電池，AC 掉電后時鐘正常運轉且與當?shù)貢r(shí)間同步，可設置循環事件和動作控制。
節能功能：待機關閉，當所有 DALI 設備均關斷時，網關可通知 KNX 執行器切斷 DALI 控制器的 AC 輸入，實現節能。
保護功能：DALI 總線具備短路保護，短路時間超過0.7s則關閉輸出，每5s重新開機，若仍短路則重復該循環。

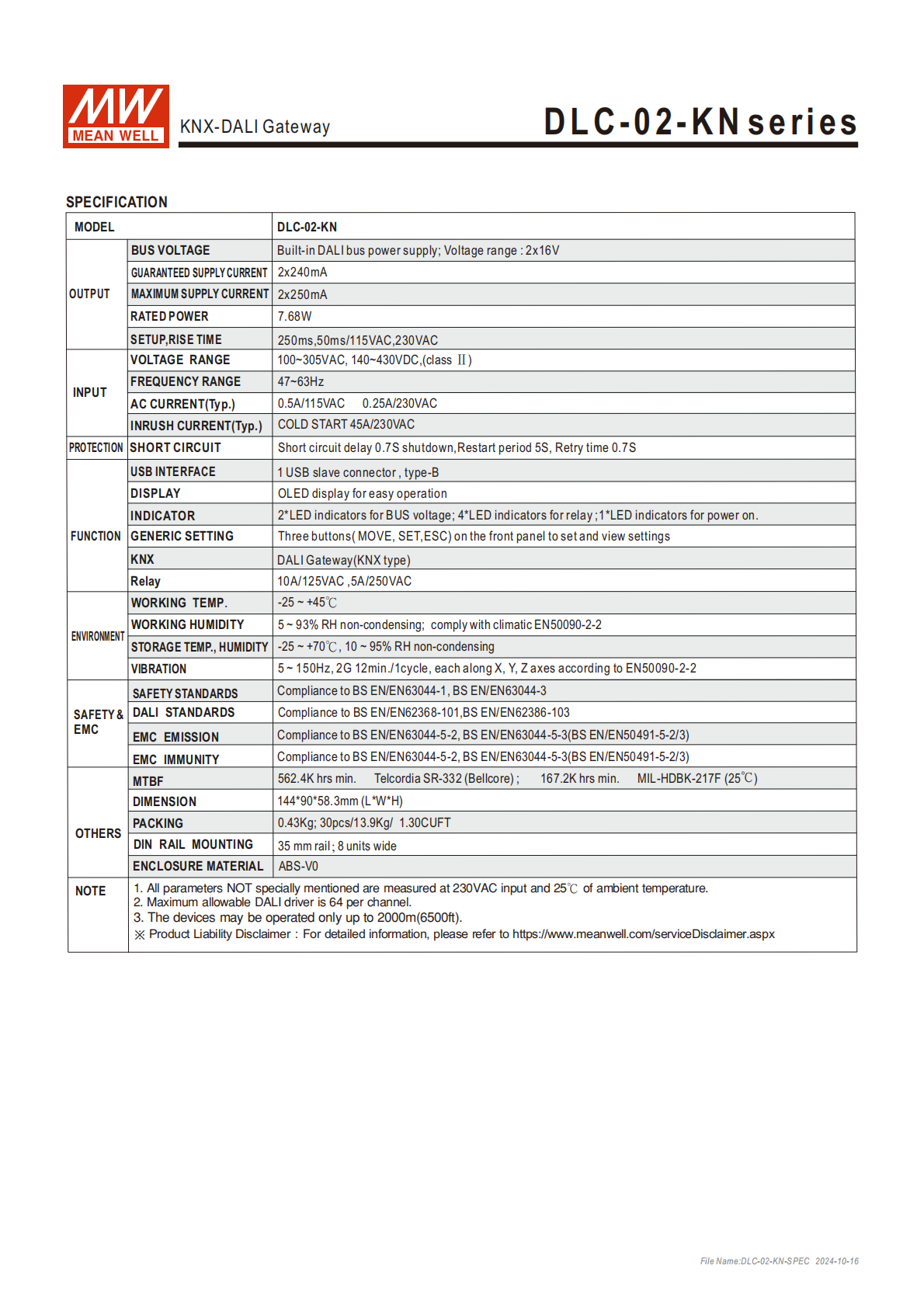

五、電氣規格（230VAC、額定電流、25℃下測量）
輸入規格：電壓范圍100~305VAC、140~430VDC（class Ⅱ）；頻率范圍47~63Hz；冷啟動浪涌電流45A/230VAC；交流工作電流 0.25A/230VAC、0.5A/115VAC。
功率與啟動：額定功率7.68W；啟動時間 250ms（230VAC）、50ms（115VAC）。
繼電器電氣參數：支持 10A/125VAC、5A/250VAC。
安規標準：符合 BS EN/EN63044-1/3、BS EN/EN63044-5-2/3、EN62368-101、EN62386-103 等，電磁兼容發射 / 抗擾度均符合對應標準。
六、環境與使用限制
溫度：工作溫度 **-25 ~ +45℃，儲存溫度-25 ~ +70℃**。
濕度：工作濕度5 ~ 93% RH（無冷凝），儲存濕度10 ~ 95% RH（無冷凝），設計參考 EN50090-2-2。
耐振動：5 ~ 150Hz，X/Y/Z 三軸均做測試，設計參考 EN50090-2-2。
海拔限制：僅可在海拔 **≤2000 米（6500 英尺）** 環境下使用。
七、安裝與調試
安裝要求：使用一字螺絲刀（2.50.4~3.50.6），線材為 1~2.5mm2 實芯 / 細絞線，接線扭矩0.8Nm；提供安裝線路圖參考。

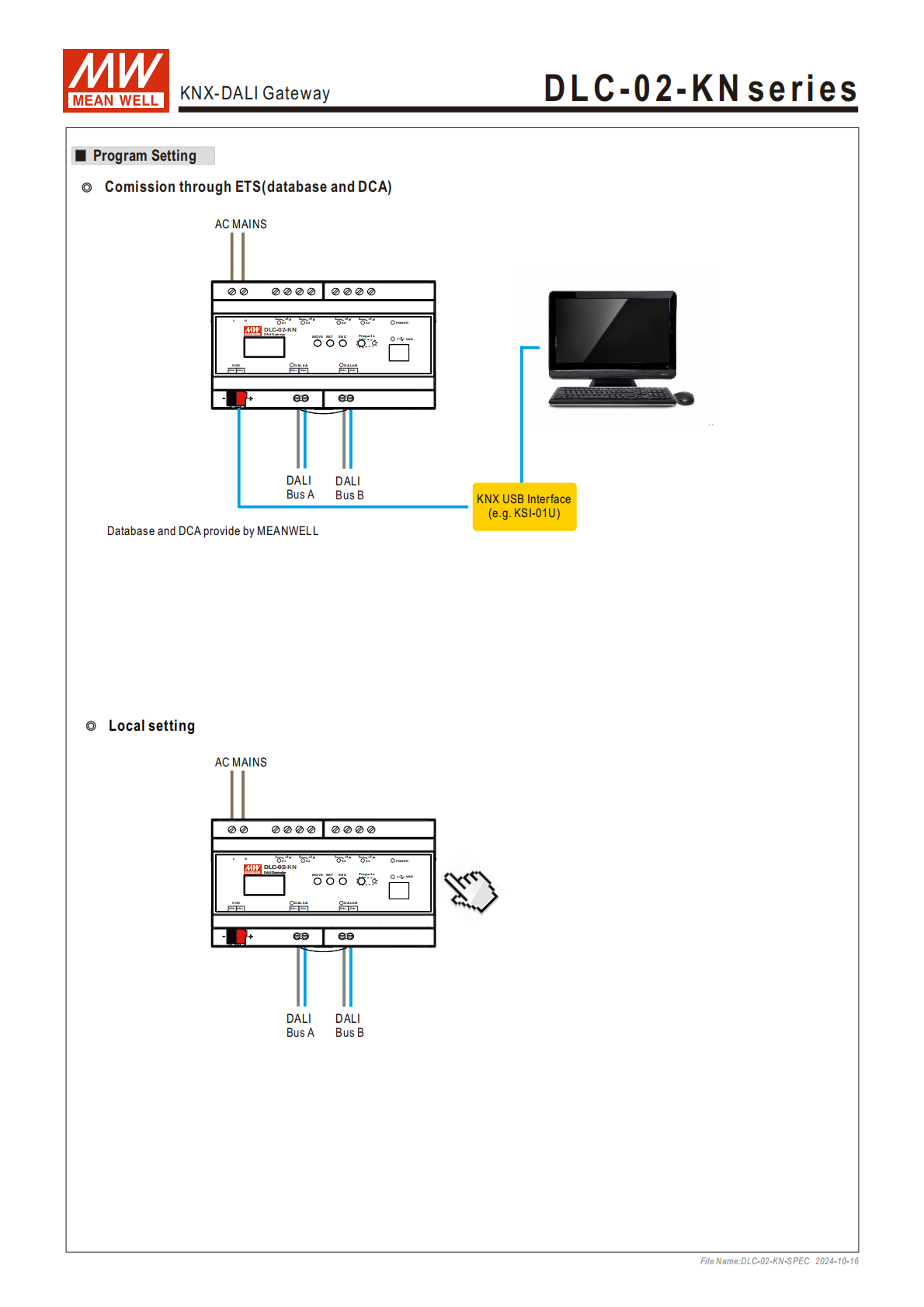

調試方式：① 通過ETS5/ETS6軟件調試，明緯提供配套數據庫和 DCA；② 支持本地按鍵 + OLED 顯示屏進行通用設置。
資料獲取：安裝手冊可從明緯官網（http://www.meanwell.com/manual.html）下載，ETS 應用程序從http://www.meanwell.com/productCatalog.aspx下載。
八、應用場景
適用于辦公室照明、智能家居照明、豪華別墅照明、室內 LED 照明、人因照明、RGBW 燈光控制及樓宇自動化系統。
關鍵問題
問題 1（硬件與連接）：DLC-02-KN 的 DALI 總線連接能力如何，是否需要額外配置 DALI 電源？
答案：該網關擁有2 個獨立的 DALI 總線通道，每通道最多可連接 64 個 DALI 驅動器，總計最多連接 128 個；網關內置 DALI 電源（2x16V，每路總線電流 250mA），無需額外配置 DALI 總線電源。
問題 2（功能與調試）：DLC-02-KN 的核心智能控制功能有哪些，調試方式是什么？
答案：核心智能控制功能包括：每通道 16 個場景和群組、16 個序列（每序列 32 步，支持 1-255 周期 / 無限周期的亮度 / 顏色漸變）、16 個定時器（每個 6 個操作，內置電池保時鐘同步）、待機關閉節能功能；調試方式分兩種，一是通過ETS5/ETS6軟件（明緯提供數據庫和 DCA）進行專業調試，二是通過設備自帶的 OLED 顯示屏 + 3 個本地按鍵（MOVE/SET/ESC）進行本地通用設置。
問題 3（使用與適配）：DLC-02-KN 在安裝和設備適配方面有哪些關鍵要求，適用哪些場景？
答案：安裝要求：35mm 軌道安裝，使用 2.50.4~3.50.6 的一字螺絲刀，接線線材為 1~2.5mm2 實芯 / 細絞線，接線扭矩 0.8Nm，使用海拔≤2000 米；設備適配：兼容 DALI DT1/DT5/DT6/DT7/DT8（設備類型 202/206/207/208/209），可聯動 KNX 開關執行器（如 KAA-8R-S）；適用場景包括辦公室、智能家居、豪華別墅照明，室內 LED 照明、人因照明、RGBW 燈光控制及樓宇自動化系統。
