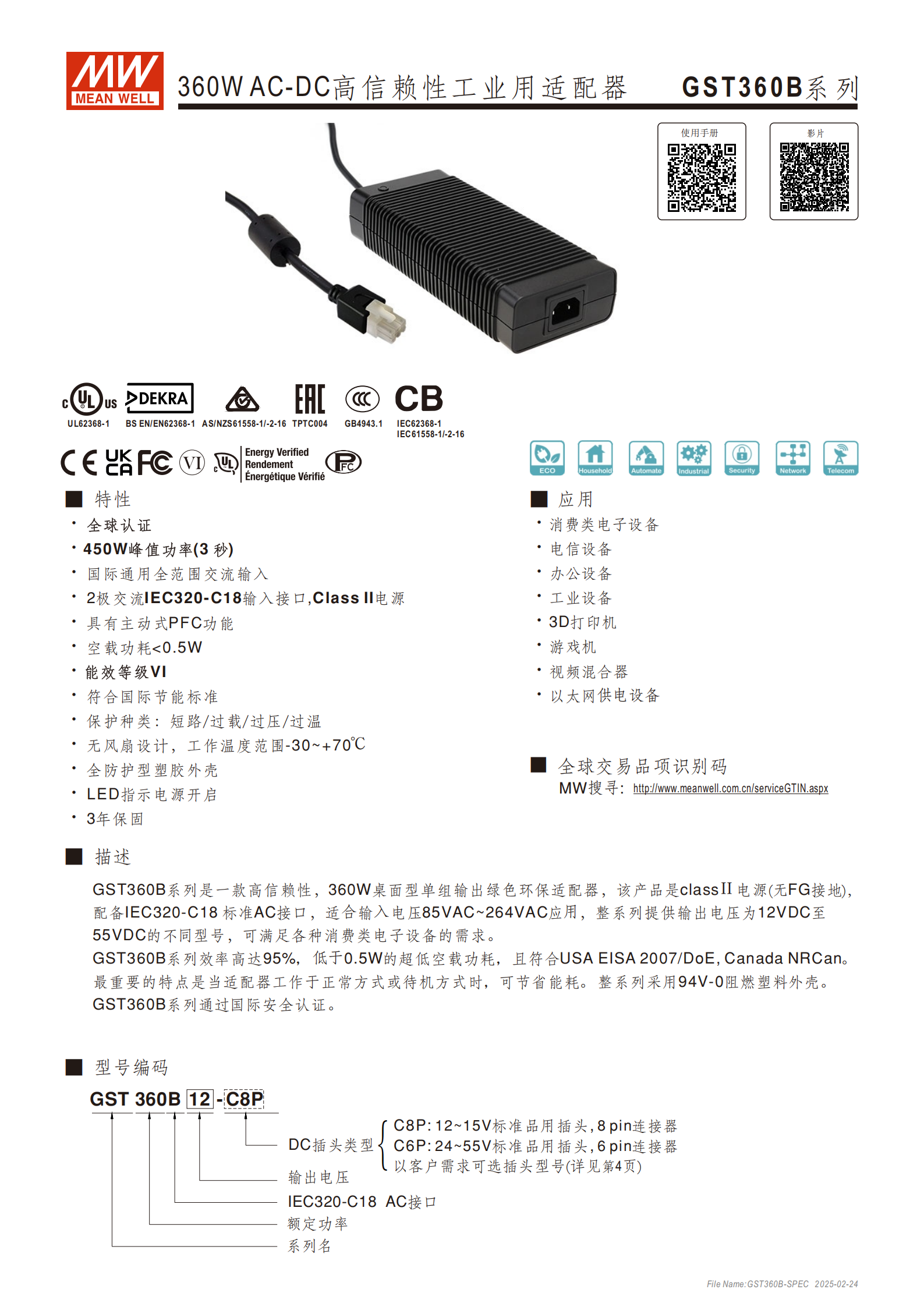

GST360B 系列是明緯推出的 360W AC-DC 高信賴性工業用桌面型單組輸出適配器，為ClassⅡ 無 FG 接地電源，具備85~264VAC 全范圍交流輸入、最高 95% 轉換效率、空載功耗 < 0.5W的核心特性，峰值功率可達 450W（3 秒），輸出電壓覆蓋 12V~55VDC，采用無風扇設計，工作溫度寬至 **-30~+70℃**，擁有短路 / 過載 / 過壓 / 過溫全保護機制，通過全球多體系安全認證，配備 IEC320-C18 標準 AC 接口，DC 插頭分 C8P/C6P 等規格，提供 3 年保固，廣泛適用于消費電子、電信、辦公、工業設備等多領域。
GST360B 系列是明緯研發的360W AC-DC 高信賴性工業用適配器，為桌面型單組輸出的綠色環保產品，歸屬ClassⅡ 電源（無 FG 接地） 范疇，配備IEC320-C18 標準 AC 輸入接口，采用無風扇設計與94V-0 阻燃塑料的全防護型塑膠外殼，提供3 年保固，是全球交易品項，可通過 GTIN 碼查詢相關信息。
二、核心特性
能效與節能：轉換效率最高達95%，空載功耗 **<0.5W**，具備主動式 PFC 功能，符合 USA EISA 2007/DoE、Canada NRCAN 等國際節能標準，正常 / 待機模式均能節省能耗；
寬范圍適配：交流輸入為85VAC~264VAC全范圍，支持 120~370VDC 輸入，工作溫度寬至 **-30~+70℃（需參考減額曲線），儲存溫度 / 濕度為-40~+85℃、10~95% RH（無冷凝），工作濕度 20%~90% RH（無冷凝），工作海拔最高5000 米 **；
功率表現：額定輸出功率 360W，峰值功率 450W（持續 3 秒），部分型號額定功率略低（如 12V 為 330W、15V 為 340.5W）；
安全防護：具備短路 / 過載 / 過壓 / 過溫全保護種類，不同保護對應不同恢復模式，接觸電流 < 0.5mA/260VAC，絕緣與耐壓性能優異。

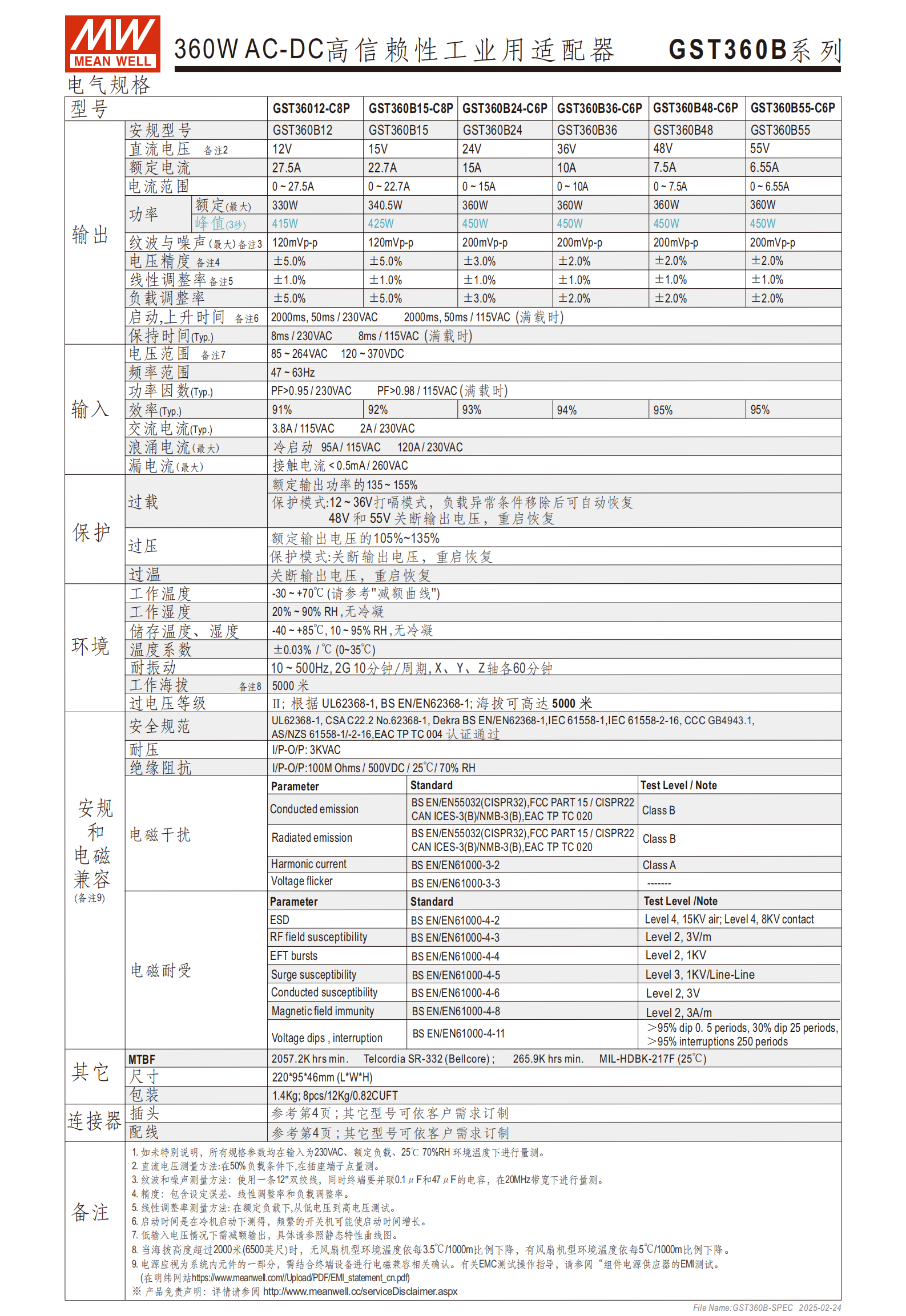

三、核心電氣規格
該系列輸出電壓覆蓋12V、15V、24V、36V、48V、55VDC，各型號核心電氣參數如下表：
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 峰值功率（3s） | 紋波與噪聲 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| GST360B12-C8P | 12V | 27.5A | 0~27.5A | 330W | 450W | 120mVp-p | ±5.0% |
| GST360B15-C8P | 15V | 22.7A | 0~22.7A | 340.5W | 450W | 120mVp-p | ±5.0% |
| GST360B24-C6P | 24V | 15A | 0~15A | 360W | 450W | 200mVp-p | ±3.0% |
| GST360B36-C6P | 36V | 10A | 0~10A | 360W | 450W | 200mVp-p | ±2.0% |
| GST360B48-C6P | 48V | 7.5A | 0~7.5A | 360W | 450W | 200mVp-p | ±2.0% |
| GST360B55-C6P | 55V | 6.55A | 0~6.55A | 360W | 450W | 200mVp-p | ±2.0% |
其他通用電氣參數：
調整率：線性調整率與負載調整率均為 ±1.0%（全型號），電壓精度包含設定誤差、線性 / 負載調整率；
時間參數：?jiǎn)?dòng) / 上升時間 2000ms/50ms（230VAC），保持時間 8ms（滿載，230VAC/115VAC）；
輸入?yún)?shù)：頻率范圍 47~63Hz，功率因數 PF>0.95/230VAC、PF>0.98/115VAC（滿載），冷啟動浪涌電流 95A/115VAC、120A/230VAC，交流輸入電流 3.8A/115VAC、2A/230VAC；
可靠性：MTBF（平均無故障時間）最低2057.2K hrs（Telcordia SR-332）、265.9K hrs（MIL-HDBK-217F，25℃）；
溫度系數：±0.03%/℃（0~35℃），耐振動 10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）。
四、保護機制詳情
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過載 | 額定輸出功率的 135~155% | 12~36V 為打嗝模式（故障移除自動恢復）；48/55V 為關斷輸出（重啟恢復） |
| 過壓 | 額定輸出電壓的 105%~135% | 關斷輸出電壓，重啟恢復 |
| 過溫 | 超出工作溫度范圍 | 關斷輸出電壓，重啟恢復 |
| 短路 | 輸出短路 | 配套對應保護與恢復邏輯 |
五、認證與電磁兼容
安全認證：通過 UL62368-1、CSA C22.2 No.62368-1、EN62368-1、IEC61558-1/2-16、CCC、CB、Dekra BS EN、GB4943.1、AS/NZS 61558-1/-2-16、EAC TP TC 004 等全球多體系認證；
電磁干擾（EMI）：傳導發射與輻射發射均為Class B，符合 BS EN/EN55032、FCC PART 15 等標準，諧波電流 Class A，電壓閃爍符合 EN61000-3-3；
電磁耐受（EMC）：符合 EN61000-4 系列標準，如 ESD 為 Level4（15KV 空氣 / 8KV 接觸）、浪涌抗擾為 Level3（1KV 線對線）等。
六、物理與配件規格
尺寸重量：機身尺寸2209546mm（LWH，公差 ±1mm），單臺重量 1.4Kg，包裝規格 8pcs/12Kg/0.82CUFT；
DC 插頭規格：
標準型：C8P（MOLEX 39-01-2080，適配 12~15V）、C6P（MOLEX 39-01-2060，適配 24~55V），各插頭有明確 PIN 腳定義（+Vo/-Vo 區分）；
可選型：MIC4（NEUTRIK XLR NC4FX）、C4P（AMP 1-480702-0，6.35mm），均適配 36~55V，PIN 腳為雙 + Vo、雙 - Vo 設計；
配線與連接器：可依客戶需求訂制，相關細節參考產品第 4 頁。
七、應用領域
廣泛適用于消費類電子設備、電信設備、辦公設備、工業設備，具體包含打印機、3D 游戲機、視頻混合器、以太網供電設備等。
八、重要備注
未特別說明時，所有參數在 230VAC、額定負載、25℃、70% RH 條件下量測；
海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
電源為系統內元件，需結合終端設備完成電磁兼容確認；
低輸入電壓下需減額輸出，參考產品靜態特性曲線圖。
關鍵問題
問題 1（產品適配性）：GST360B 系列不同輸出電壓型號對應的 DC 插頭規格是什么，是否有可選插頭？
答案：標準 DC 插頭中，12V、15V 型號適配 C8P（MOLEX 39-01-2080），24V、36V、48V、55V 型號適配 C6P（MOLEX 39-01-2060）；可選插頭為 MIC4（NEUTRIK XLR NC4FX）、C4P（AMP 1-480702-0，6.35mm），兩款可選插頭均僅適配 36V~55V 的型號。
問題 2（安全與保護）：GST360B 系列的過載保護有何差異化設計，不同電壓型號的恢復模式分別是什么？
答案：該系列過載保護觸發條件為額定輸出功率的 135~155%，采用差異化恢復模式：12V、15V、24V、36V 型號為打嗝模式，當負載異常條件移除后可自動恢復；48V、55V 型號為關斷輸出電壓，需手動重啟才能恢復。
問題 3（環境與可靠性）：GST360B 系列的工作環境極限參數有哪些，海拔高度對其工作溫度有何影響？
答案：核心工作環境極限參數：工作溫度 **-30~+70℃，工作濕度 20%~90% RH（無冷凝），工作海拔最高 5000 米；海拔影響方面，當海拔高度超過 2000 米時，該無風扇機型的環境溫度需按3.5℃/1000 米 ** 的比例下降，以保證產品正常工作
