GST360A 系列為分電壓段設計，不同輸出電壓對應專屬型號，且均有帶插頭后綴（如 - C8P/C6P）的標準款，核心型號及關鍵電氣參數如下表，所有型號峰值功率均可持續 3 秒，交流輸入均為 85VAC~264VAC、頻率 47~63Hz：
| 基礎型號 | 帶插頭型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 峰值功率 | 紋波與噪聲 | 電壓精度 | 適配標準 DC 插頭 |
|---|---|---|---|---|---|---|---|---|
| GST360A12 | GST360A12-C8P | 12VDC | 27.5A | 330W | 415W | 120mVp-p | ±1.0% | C8P |
| GST360A15 | GST360A15-C8P | 15VDC | 22.7A | 340.5W | 425W | 120mVp-p | ±1.0% | C8P |
| GST360A24 | GST360A24-C6P | 24VDC | 15A | 360W | 450W | 200mVp-p | ±1.0% | C6P |
| GST360A36 | GST360A36-C6P | 36VDC | 10A | 360W | 450W | 200mVp-p | ±2.0% | C6P |
| GST360A48 | GST360A48-C6P | 48VDC | 7.5A | 360W | 450W | 200mVp-p | ±2.0% | C6P |
| GST360A55 | GST360A55-C6P | 55VDC | 6.55A | 360W | 450W | 200mVp-p | ±2.0% | C6P |
型號相關關鍵說明
插頭后綴規則：C8P 為 12/15V 型號專屬標準插頭，C6P 為 24~55V 型號專屬標準插頭，均為現貨款；36~55V 型號可定制 MIC4、C4P 可選插頭，無固定后綴，需單獨申請。
電流范圍：所有型號電流范圍為0~ 額定電流，如 GST360A12 為 0~27.5A，GST360A55 為 0~6.55A。
保護模式區分：12~36V 型號（GST360A12/A15/A24/A36）過載為打嗝模式（故障移除自動恢復）；48/55V 型號（GST360A48/A55）過載 / 過壓 / 過溫均為關斷輸出（需重啟恢復）。
安規型號：所有基礎型號與帶插頭型號的安規認證標準一致，均通過 UL62368-1、GB4943.1 等全球多國安規，無單獨安規型號區分。

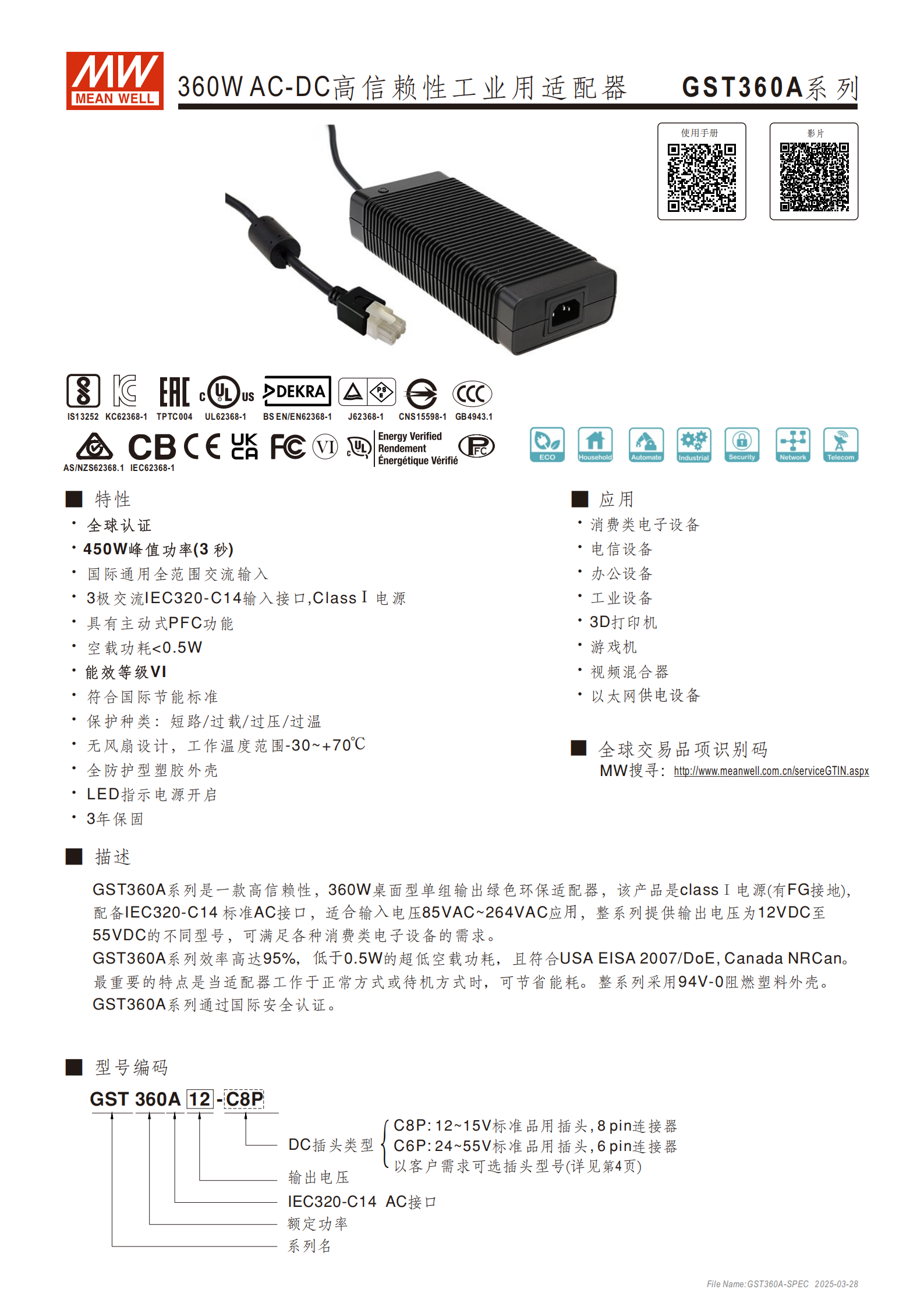

GST360A 系列是明緯推出的360W高信賴性工業用 AC-DC 桌面型適配器，為 Class Ⅰ 電源且?guī)?FG 接地，具備全球認證、主動式 PFC功能，交流輸入范圍85VAC~264VAC，輸出電壓覆蓋12VDC~55VDC多型號，峰值功率最高450W（3 秒），效率達95%、空載功耗 **<0.5W**，無風扇設計可在 **-30~+70℃工作，擁有短路 / 過載 / 過壓 / 過溫四重保護，適配消費、電信、工業等多類設備，提供3 年保固 **，外殼為 94V-0 阻燃材質，還支持多種 DC 輸出插頭定制。
一、產品核心定位
GST360A 系列是明緯研發的360W高信賴性桌面型單組輸出 AC-DC 工業用適配器，屬于Class Ⅰ 電源（帶 FG 接地），主打綠色環保、高可靠性，適配全球多地區電壓標準，提供 3 年保固，是工業、消費、電信等領域的通用電源解決方案。
二、核心產品特性
節能與功率性能：具備主動式 PFC功能（PF>0.95/230VAC、PF>0.98/115VAC），效率最高達95%，空載功耗 **<0.5W**，符合美國 EISA 2007/DoE、加拿大 NRCan 等國際節能標準，達 VI 能效等級；額定功率 360W，峰值功率 450W（持續 3 秒），滿足短時高功率需求。
輸入輸出設計：國際通用全范圍交流輸入85VAC~264VAC，頻率 47~63Hz，配備3 極 IEC320-C14交流輸入接口；輸出電壓覆蓋12/15/24/36/48/55VDC多型號，滿足不同設備供電需求。
環境與結構：無風扇設計，工作溫度范圍 **-30~+70℃（無冷凝），儲存溫濕度為-40~+85℃、10~95% RH**；采用94V-0 阻燃塑膠外殼，帶 LED 電源開啟指示；工作海拔最高5000 米，耐振動性能為 10~500Hz/2G，X/Y/Z 軸各 60 分鐘。
安全保護：具備短路、過載、過壓、過溫四重保護，過載保護分兩種模式：12~36V 型號為打嗝模式（故障移除后自動恢復），48/55V 型號為關斷輸出（重啟恢復）；過壓保護閾值為額定輸出電壓的 105%~135%，過壓 / 過溫均為關斷輸出、重啟恢復模式。

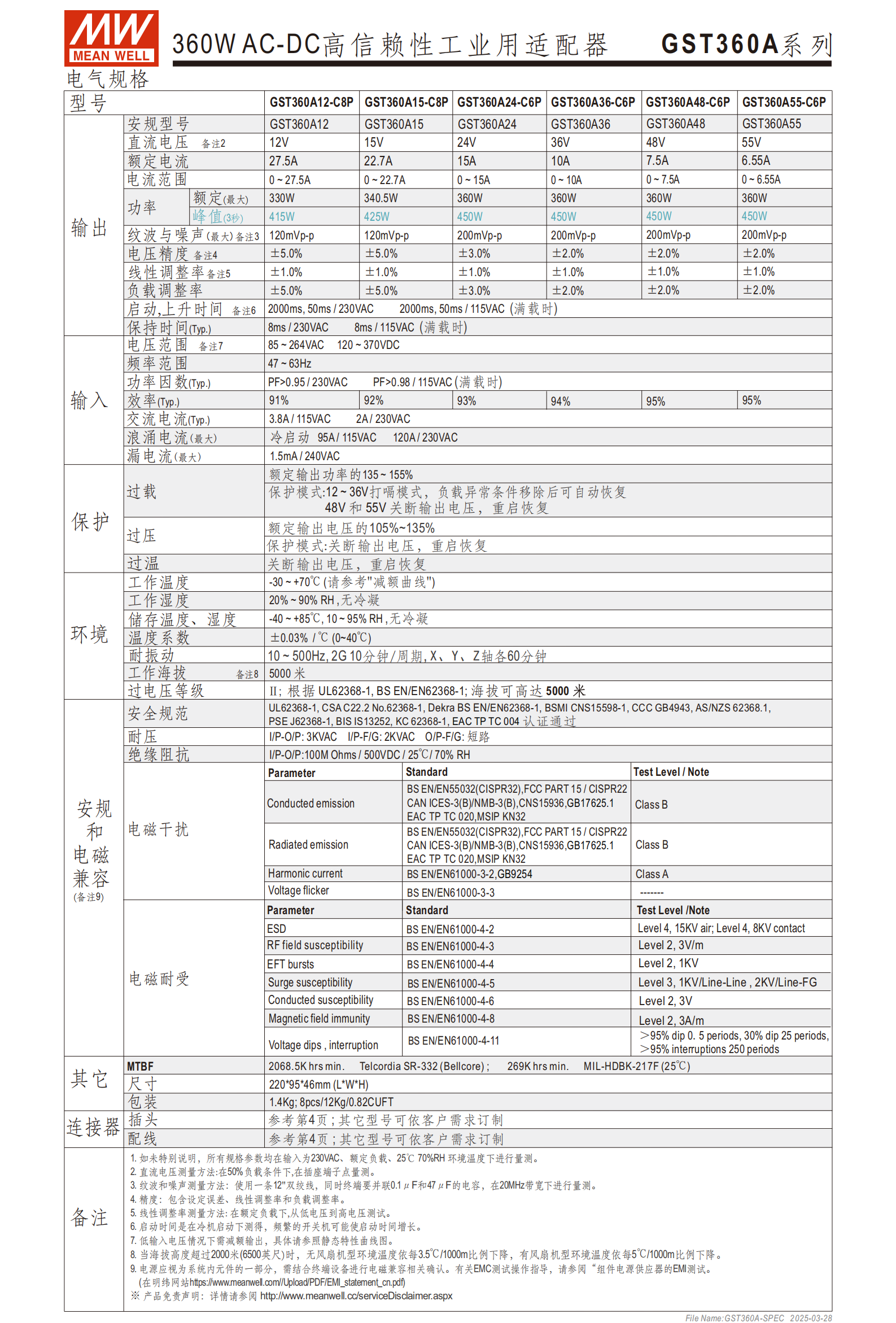

三、關鍵電氣規格（核心型號參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值功率（3 秒） | 紋波與噪聲 | 電壓精度 |
|---|---|---|---|---|---|---|
| GST360A12 | 12VDC | 27.5A | 330W | 415W | 120mVp-p | ±1.0% |
| GST360A15 | 15VDC | 22.7A | 340.5W | 425W | 120mVp-p | ±1.0% |
| GST360A24 | 24VDC | 15A | 360W | 450W | 200mVp-p | ±1.0% |
| GST360A36 | 36VDC | 10A | 360W | 450W | 200mVp-p | ±2.0% |
| GST360A48 | 48VDC | 7.5A | 360W | 450W | 200mVp-p | ±2.0% |
| GST360A55 | 55VDC | 6.55A | 360W | 450W | 200mVp-p | ±2.0% |
| 補充電氣參數： |
線性調整率 ±1.0%~±2.0%，負載調整率 ±5.0%；
啟動上升時間 2000ms（滿載），保持時間 8ms/230VAC、8ms/115VAC；
浪涌電流最大 95A/115VAC、120A/230VAC；漏電流最大 1.5mA/240VAC；
溫度系數 ±0.03%/℃（0~40℃）。
四、安規與電磁兼容
全球安規認證：通過 UL62368-1、CSA C22.2 No.62368-1、GB4943.1、BS EN/EN62368-1、PSE J62368-1 等多國標準，過電壓等級 Ⅱ；
絕緣與耐壓：絕緣阻抗 I/P-O/P:100MΩ/500VDC（25℃/70% RH），耐壓 I/P-O/P:3KVAC、I/P-F/G:2KVAC；
電磁兼容（EMC）：
電磁干擾：傳導 / 輻射發射符合 EN55032 (CISPR32) 等標準，達Class B；諧波電流符合 EN61000-3-2 Class A；
電磁耐受：ESD 達 Level4（15KV 空氣 / 8KV 接觸）、浪涌耐受 Level3（1KV 線 - 線 / 2KV 線 - FG），MTBF 按 Telcordia SR-332 標準最低2068.5K hrs，按 MIL-HDBK-217F（25℃）最低269K hrs。
五、物理規格與配件
尺寸與包裝：機身尺寸2209546mm(LWH)，單重 1.4Kg；包裝規格 8pcs/12Kg/0.82CUFT；
DC 輸出插頭：標準款為 C8P（適配 12~15V，MOLEX 39-01-2080）、C6P（適配 24~55V，MOLEX 39-01-2060）；可選款為 MIC4（36~55V，NEUTRIK XLR NC4FX）、C4P（36~55V，AMP 1-480702-0），插頭 Pin 腳明確區分 + Vo/-Vo，支持插頭 / 配線定制；
特殊工況要求：低輸入電壓需減額輸出，海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降。
六、應用場景
適配消費類電子設備、電信設備、辦公設備、工業設備，具體包括 3D 打印機、游戲機、視頻混合器、以太網供電設備等。
關鍵問題
問題 1（產品性能側重）：GST360A 系列適配器的功率性能核心參數有哪些，不同電壓型號的功率表現有何差異？
答案：核心功率參數為額定功率最高 360W、峰值功率 450W（持續 3 秒），主動式 PFC 功能讓 PF 值在 230VAC 下 > 0.95、115VAC 下 > 0.98，效率最高達 95%；不同電壓型號中，12V（330W）、15V（340.5W）額定功率略低于 360W，24/36/48/55V 型號額定功率均為 360W，所有型號峰值功率均為 450W（3 秒），紋波噪聲上 12/15V 為 120mVp-p，24V 及以上為 200mVp-p。
問題 2（安全與環境側重）：GST360A 系列的保護機制和環境適應能力有何特點，高海拔 / 高溫環境下有哪些使用要求？
答案：保護機制為四重保護（短路 / 過載 / 過壓 / 過溫），過載保護分模式：12~36V 為打嗝自恢復，48/55V 為關斷重啟，過壓 / 過溫均為關斷重啟；環境適應上無風扇設計，工作溫域 - 30~+70℃，儲存溫域 - 40~+85℃，工作海拔最高 5000 米，耐振動 10~500Hz/2G。高海拔 / 高溫要求：海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 比例下降；低輸入電壓工況下需按減額曲線減額輸出；所有工況均要求無冷凝。
問題 3（實際應用側重）：GST360A 系列的 DC 輸出插頭有哪些標準配置，不同插頭的適配電壓和 Pin 腳定義核心是什么？
答案：標準 DC 插頭為 C8P（MOLEX 39-01-2080）和 C6P（MOLEX 39-01-2060），C8P 適配 12~15V，C6P 適配 24~55V；可選插頭為 MIC4（NEUTRIK XLR NC4FX）、C4P（AMP 1-480702-0），均適配 36~55V。核心 Pin 腳定義：C6P 的 1/2/3 腳為 + Vo、4/5/6 腳為 - Vo；MIC4 的 1/2 腳為 + Vo、3/4 腳為 - Vo；C4P 的 1/2 腳為 + Vo、3/4 腳為 - Vo，所有插頭均明確區分正負極，支持定制。
