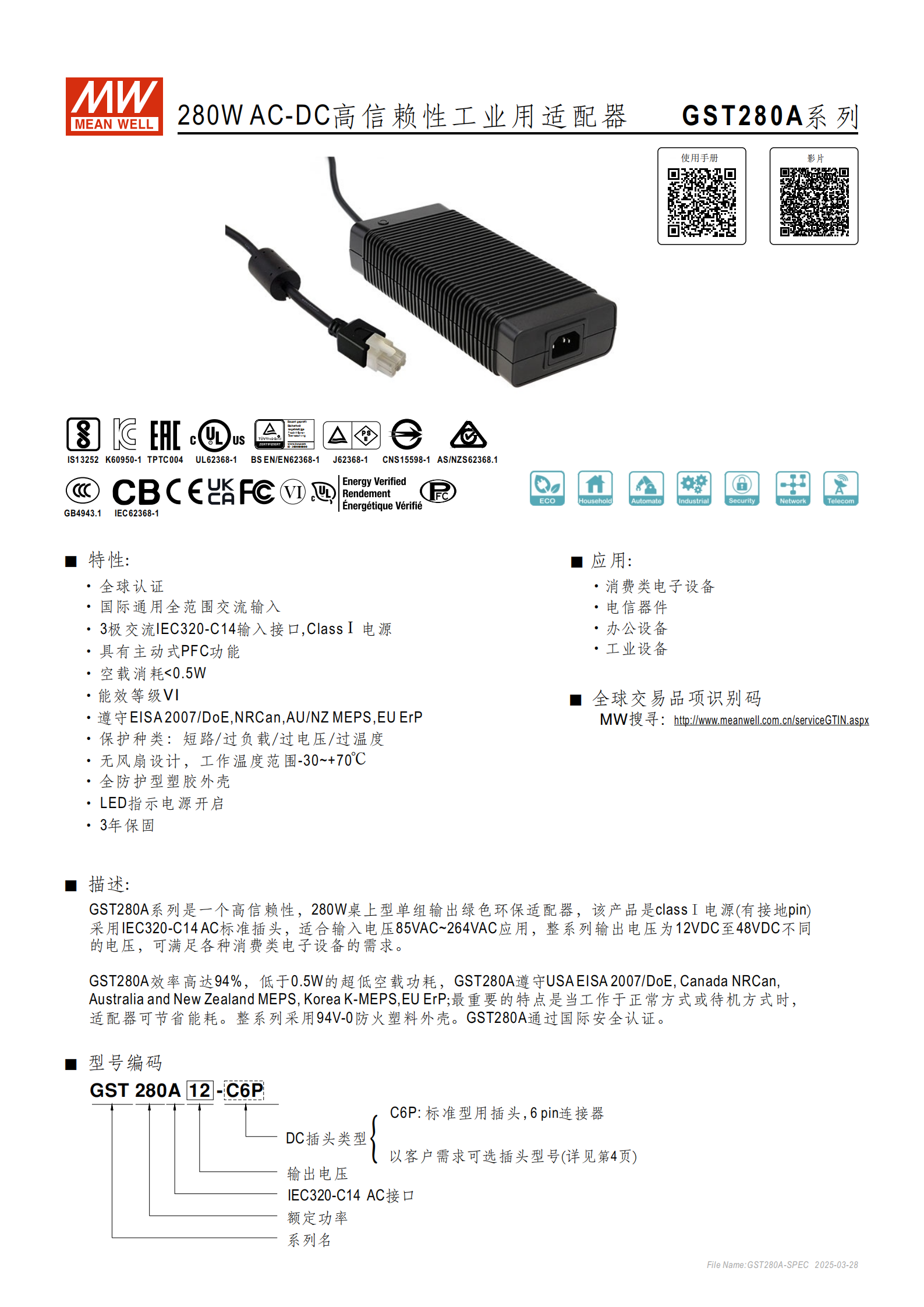

GST280A 系列是明緯推出的 280W 高信賴性工業用 AC-DC 適配器，為ClassⅠ電源且獲全球多國安全認證，采用 IEC320-C14 輸入接口、無風扇設計，支持85~264VAC 全范圍交流輸入，具備主動式 PFC 功能，空載消耗 < 0.5W、能效等級 VI，效率最高達94%，輸出電壓涵蓋 12/15/20/24/48VDC，工作溫度范圍 **-30~+70℃**，擁有短路 / 過負載 / 過電壓 / 過溫度四重保護，外殼為 94V-0 防火塑料，提供 3 年保固，適用于消費電子、電信、辦公及工業設備等場景。
GST280A 系列是明緯推出的280W 高信賴性工業用 AC-DC 適配器，為桌上型單組輸出的綠色環保產品，歸屬ClassⅠ 電源（帶接地 pin），提供3 年保固。
采用全防護型 94V-0 防火塑料外殼，無風扇設計，配備電源開啟 LED 指示，整體尺寸為2209546mm（LWH），單臺凈重 1.25Kg，包裝為 12pcs/16Kg/1.09CUFT。
核心設計亮點為主動式 PFC 功能，空載消耗 **<0.5W**，能效等級達VI 級，效率最高至 94%，能在正常 / 待機模式下有效節省能耗。

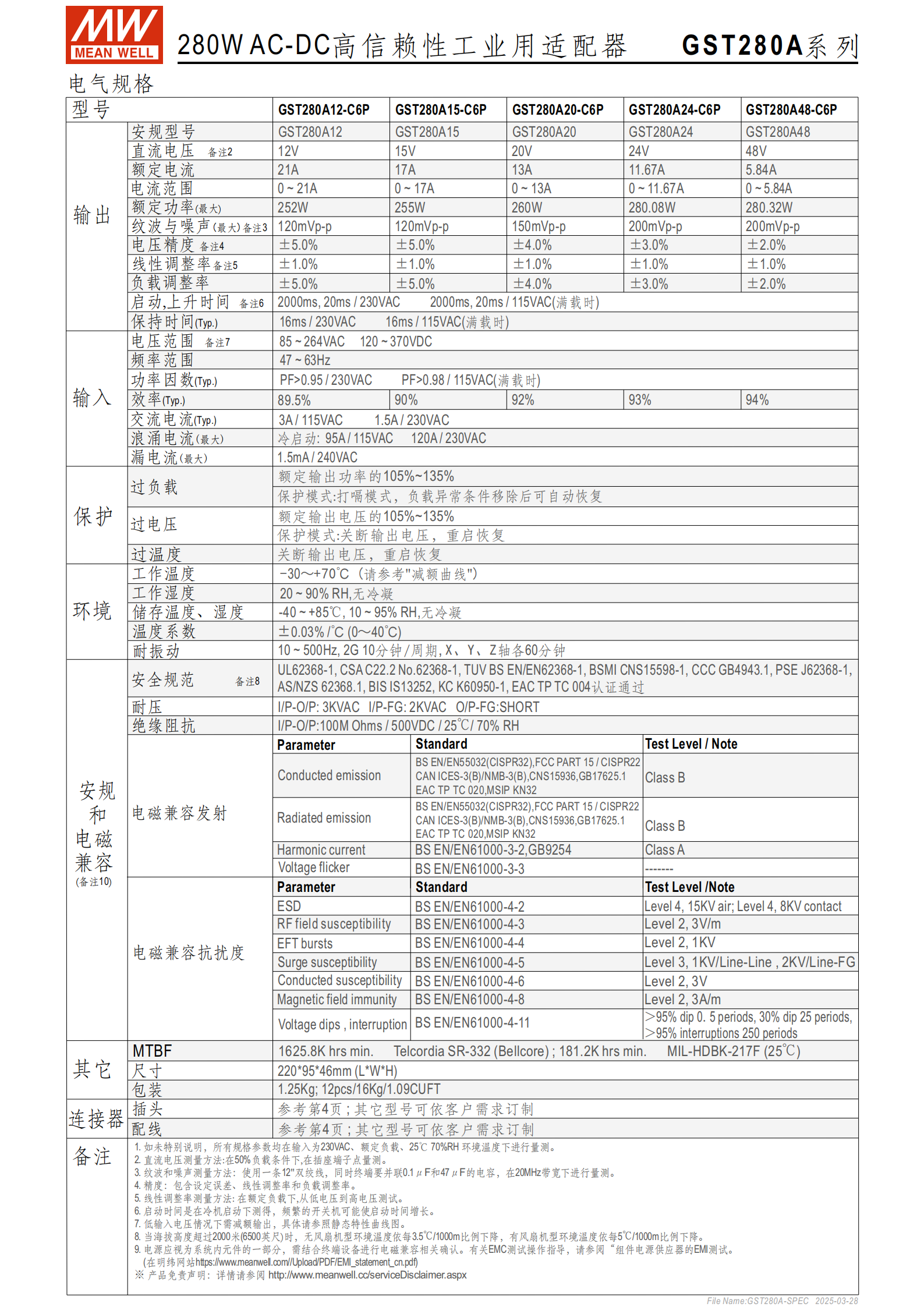

二、輸入輸出核心參數
該系列分 5 款型號，輸出電壓覆蓋 12/15/20/24/48VDC，各型號關鍵輸出參數如下表：
| 型號 | 輸出電壓 | 額定電流 | 額定功率（最大） | 紋波與噪聲（最大） | 電壓精度 | 典型效率 |
|---|---|---|---|---|---|---|
| GST280A12-C6P | 12VDC | 21A | 252W | 120mVp-p | ±5.0% | 89.5% |
| GST280A15-C6P | 15VDC | 17A | 255W | 120mVp-p | ±5.0% | 90% |
| GST280A20-C6P | 20VDC | 13A | 260W | 150mVp-p | ±4.0% | 92% |
| GST280A24-C6P | 24VDC | 11.67A | 280.08W | 200mVp-p | ±3.0% | 93% |
| GST280A48-C6P | 48VDC | 5.84A | 280.32W | 200mVp-p | ±2.0% | 94% |
輸入支持85~264VAC（47~63Hz） 國際通用全范圍交流，也可適配 120~370VDC 直流輸入，采用3 極交流 IEC320-C14 輸入接口；功率因數滿載時PF>0.95/230VAC、PF>0.98/115VAC。
冷啟動浪涌電流最大為 95A/115VAC，漏電流最大 1.5mA/240VAC；啟動時間冷機狀態下為 2000ms，上升時間 20ms/230VAC（滿載）。
三、環境與可靠性指標
工作環境：溫度范圍 **-30~+70℃**（需參考減額曲線，海拔超 2000 米時按 3.5℃/1000m 降額），濕度 20~90% RH（無冷凝）。
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）；溫度系數為 **±0.03%/°C（0~40℃）**。
耐振動性：10~500Hz、2G 條件下，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘。
可靠性：MTBF（平均無故障時間）最低1625.8K hrs（Telcordia SR-332 標準）、181.2K hrs（MIL-HDBK-217F 標準，25℃）。
四、保護功能
產品具備四重保護，保護機制與觸發條件如下：
過負載保護：觸發閾值為額定輸出功率的105%~135%，保護模式為打嗝模式，負載異常移除后自動恢復。
過電壓保護：觸發閾值為額定輸出電壓的105%~135%，保護模式為關斷輸出，需重啟恢復。
過溫度保護：保護模式為關斷輸出，需重啟恢復；同時具備短路保護功能。
五、電氣安全與 EMC 合規
安全認證：通過全球多國權威認證，包括 UL62368-1、GB4943.1、IEC62368-1、BS EN62368-1、PSE J62368-1 等，絕緣耐壓指標為 I/P-O/P:3KVAC、IP-FG:2KVAC、O/P-FG:SHORT；絕緣阻抗 I/P-O/P:100M Ohms/500VDC（25℃/70% RH）。
EMC 發射：傳導 / 輻射發射符合 BS EN/EN55032、FCC PART15 等標準，等級為Class B；諧波電流符合 BS EN/EN61000-3-2、GB9254（Class A），電壓閃爍符合 EN61000-3-3。
EMC 抗擾度：ESD 達 Level 4（15KV 空氣 / 8KV 接觸），浪涌抗擾度達 Level 3（1KV 線 - 線 / 2KV 線 - 地），其余如 RF 場、EFT 脈沖等抗擾度均達對應等級標準。
六、連接與定制化
標準 DC 輸出插頭：C6P（MOLEX 39-01-2060），Pin 腳定義為 1/2/3 腳 + Vo、4/5/6 腳 - Vo（12V~15V 款 - Vo 接 AC FG）。
可選插頭：支持 C4P、NEUTRIK XLR、Min. DIN 4 Pin with Lock（母頭）等型號，可按客戶需求訂制。
配線規格：標準為 UL2464 16AWGx4C，線長 1000±50mm，AC 輸入為 IEC320-C14 接口，12/15V 與 20/24/48V 款配線布局略有差異。
七、能效與合規標準
產品遵守多國能效法規，包括美國 EISA 2007/DoE、加拿大 NRCan、澳新 MEPS、韓國 K-MEPS、歐盟 ErP 等，滿足全球主流市場的能效要求。
八、應用場景
適用于消費類電子設備、電信器件、辦公設備、工業設備等多類場景，適配各類對電源穩定性、安全性要求較高的設備。
關鍵問題
問題 1：GST280A 系列適配器的輸入輸出適配范圍及核心節能特性是什么？
答案：輸入支持85~264VAC（47~63Hz） 全范圍交流和 120~370VDC 直流，輸出電壓涵蓋 12/15/20/24/48VDC，額定功率 252W~280.32W；核心節能特性為具備主動式 PFC 功能，空載消耗 < 0.5W，能效等級 VI 級，效率最高達 94%，且遵守美、加、歐、澳新等多國能效標準，正常 / 待機模式均能節能。
問題 2：GST280A 系列的保護功能有哪些，不同保護的觸發機制和恢復方式有何區別？
答案：具備短路、過負載、過電壓、過溫度四重保護；其中過負載保護觸發閾值為額定功率 105%~135%，采用打嗝模式，負載異常移除后自動恢復；過電壓和過溫度保護均為關斷輸出電壓，需重啟設備才能恢復；短路保護隨對應異常觸發，按適配機制實現防護。
問題 3：GST280A 系列的環境適應性和可靠性如何，有哪些關鍵指標支撐？
答案：環境適應性極強，工作溫度 - 30~+70℃、儲存溫度 - 40~+85℃，工作濕度 20~90% RH、儲存濕度 10~95% RH（均無冷凝），海拔超 2000 米時按 3.5℃/1000m 進行溫度降額，且能耐受 10~500Hz、2G 的三軸振動測試；可靠性方面，MTBF（平均無故障時間）按 Telcordia SR-332 標準最低達1625.8K hrs，按 MIL-HDBK-217F 標準（25℃）達 181.2K hrs，同時通過全球多國安全認證，絕緣耐壓和阻抗指標滿足工業級要求
