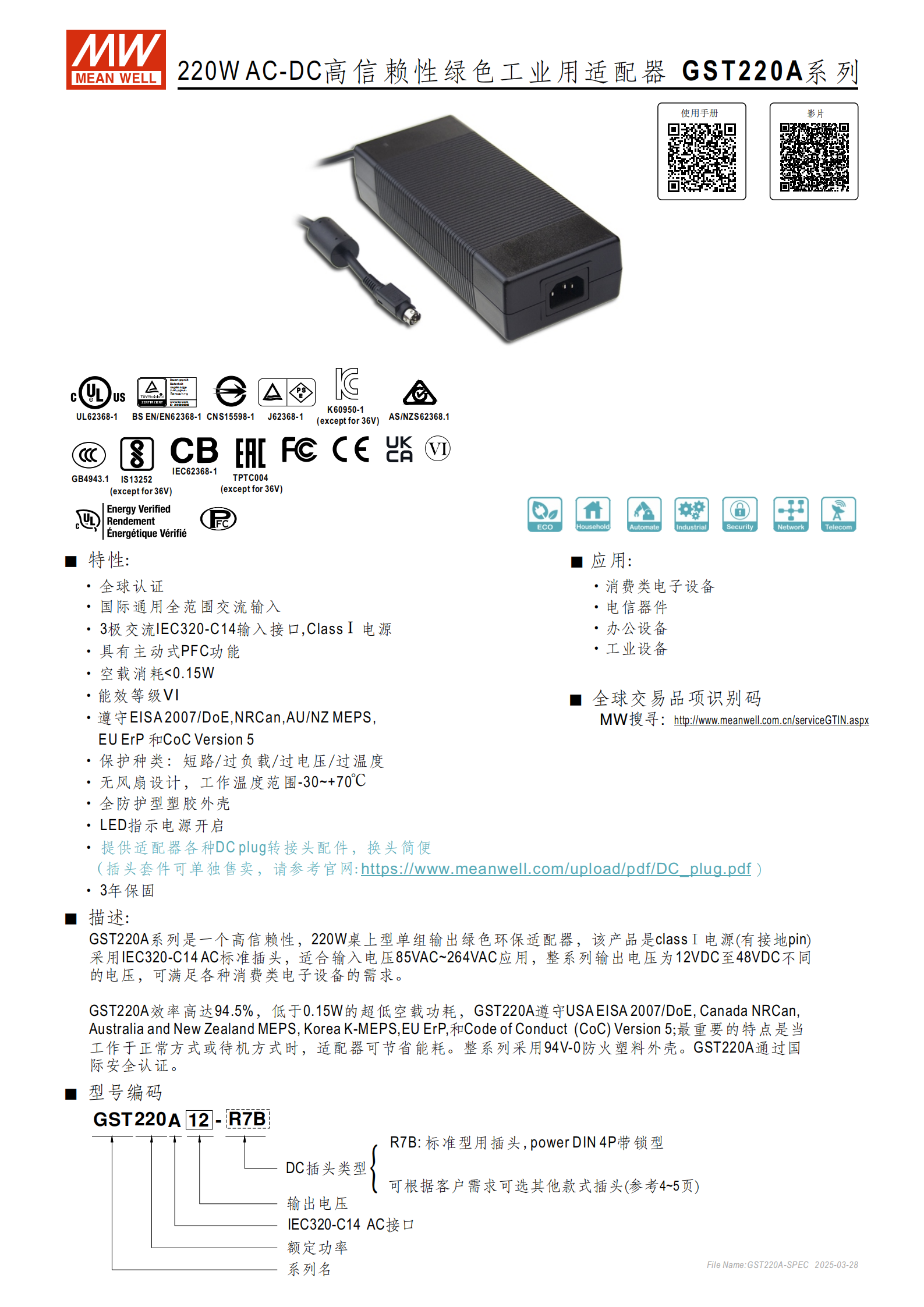

GST220A 系列是明緯推出的220W AC-DC 高信賴性綠色工業用適配器，為 ClassⅠ 電源且?guī)е鲃邮?PFC 功能，支持85~264VAC全球通用全范圍交流輸入，輸出電壓涵蓋12~48VDC多檔位，具備短路 / 過負載 / 過電壓 / 過溫度四重保護，無風扇設計可在 **-30~+70℃** 工作，空載消耗 <0.15W、最高效率達94.5% 且符合六級能效，通過全球多地區安全認證，配備 IEC320-C14 輸入接口，DC 接頭支持更換 / 訂制，提供3 年保固，適用于消費電子、電信器件、辦公及工業設備等場景。
一、產品基礎信息
產品定位：GST220A 系列為220W AC-DC 高信賴性綠色工業用桌上型單組輸出適配器，屬于ClassⅠ 電源（帶接地 pin），主打節能環保與高可靠性，適用于消費類電子、電信器件、辦公設備、工業設備等場景。
核心設計：采用無風扇設計，搭配94V-0 防火等級全防護型塑膠外殼，配備電源開啟 LED 指示燈，提供3 年產品保固。
接口配置：交流輸入為3 極 IEC320-C14標準接口，直流輸出標配R7B 插頭，支持快速轉接頭更換、訂制（插頭套件可單獨售賣）。
二、核心性能特性
輸入輸出
輸入：支持85~264VAC全球通用全范圍交流輸入，亦可兼容 120~370VDC 輸入，頻率范圍47~63Hz；
輸出：電壓涵蓋12/15/20/24/36/48VDC六個檔位，額定功率 180W~221W，各檔位電流范圍 0~15A 至 0~4.6A 不等。
節能與能效
空載消耗 **<0.15W**，能效等級達Ⅵ 級；
最高轉換效率94.5%，配備主動式 PFC 功能，功率因數 PF>0.91（230VAC）、PF>0.98（115VAC 滿載）；
符合 USA EISA2007/DoE、Canada NRCan、AU/NZ MEPS、EU ErP CoC Version 5 等全球能效標準。
工作環境
工作溫度：-30~+70℃（需參考減額曲線），儲存溫度 **-40~+85℃**；
工作濕度：20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）；
溫度系數：±0.03%/℃（0~50℃），耐振動：10~500Hz/2G、10 分鐘 / 周期、X/Y/Z 軸各 60 分鐘。
三、關鍵電氣規格（表格）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 | 效率（Typ） |
|---|---|---|---|---|---|---|
| GST220A12-R7B | 12VDC | 15A | 180W | 80mVp-p | ±2.0% | 90% |
| GST220A15-R7B | 15VDC | 13.4A | 201W | 100mVp-p | ±5.0% | 93% |
| GST220A20-R7B | 20VDC | 11A | 220W | 120mVp-p | ±5.0% | 94.5% |
| GST220A24-R7B | 24VDC | 9.2A | 221W | 150mVp-p | ±4.0% | 90% |
| GST220A36-R7B | 36VDC | 6.1A | 219.6W | 200mVp-p | ±3.0% | 92% |
| GST220A48-R7E | 48VDC | 4.6A | 221W | 200mVp-p | ±2.0% | 93.5% |
其他電氣參數
線性調整率 / 負載調整率均為 **±1.0%**（各檔位一致）；
啟動時間2000ms，上升時間 50ms/230VAC、50ms/115VAC（滿載）；
保持時間：20ms/230VAC、20ms/115VAC（滿載）；
浪涌電流（最大）：冷啟動 95A/115VAC、120A/230VAC；
漏電流（最大）：0.75mA/240VAC。
四、保護功能
該系列適配器具備四重保護，保護模式及恢復機制如下：
過負載保護：觸發閾值為額定輸出功率的105%-135%，打嗝模式，負載異常移除后自動恢復；
過電壓保護：觸發閾值為額定輸出電壓的105%-135%，打嗝模式（@10% 負載）；
過溫度保護：溫度超標時關斷輸出電壓，溫度下降后自動恢復；
短路保護：集成于整體保護體系，故障解除后自動恢復。
五、認證與可靠性
安全認證：通過 UL62368-1、GB4943.1、BS EN62368-1、PSE J62368-1、AS/NZS62368.1 等全球多地區認證（36V 檔位部分認證除外）；
電磁兼容
發射：符合 BS EN/EN55032、FCC PART15 等，Class B（傳導 / 輻射發射）；
抗擾度：ESD Level4（15KV 空氣 / 8KV 接觸）、浪涌 Level3（1KV 線 - 線 / 2KV 線 - 地）等多項標準；
絕緣與耐壓：VP-O/P3KVAC、IP-FG2KVAC，絕緣阻抗≥100M Ohms/500VDC（25℃/70% RH）；
MTBF（平均無故障時間）：Telcordia SR-332 標準下209.4Khrs min，MIL-HDBK-217F（25℃）標準下 2006.1Khrs min。
六、物理與包裝參數
尺寸：機身 210*85*46mm（L*W*H），公差 ±1mm，機殼型號 961A；
包裝：12pcs / 箱，凈重 14.2Kg，體積 0.81CUFT；
DC 接頭定義：標配 R7B 為 4Pin 設計，1/4 腳 + Vo、2/3 腳 - Vo，-V 與 AC FG 連接。
七、定制與配件
明緯可提供 DC 接頭訂制服務（需最小訂購量）；
客戶可選購快速轉接頭自行更換（無最小訂購量），常用型號如 P1J、P1M、R7BF、R1B 等，部分轉接頭耐電流最大 7.5A；
亦可訂制剝線和鍍錫引線，線長可根據需求調整（線色僅供參考）。
關鍵問題
問題 1（性能側重）：GST220A 系列適配器的核心節能特性有哪些，對應的關鍵數值是什么？
答案：核心節能特性包含三方面，一是空載功耗極低，空載消耗 <**0.15W**；二是**能效等級高**，達到 Ⅵ 級能效標準；三是**轉換效率優異**，最高轉換效率達**94.5%**，且配備主動式 PFC 功能，功率因數 PF>0.91（230VAC）、PF>0.98（115VAC 滿載），同時產品符合 EISA2007/DoE、EU ErP CoC V5 等全球主流能效規范，正常 / 待機模式均能節省能耗。
問題 2（應用與適配側重）：GST220A 系列適配器的 DC 輸出接頭有哪些使用方式，適配性如何？
答案：該系列標配R7B 4Pin 標準插頭，同時支持多種適配方式：1. 可選購明緯快速轉接頭自行更換（無最小訂購量），常用型號如 P1J、P1M、R7BF 等，部分轉接頭耐電流最大 7.5A，48VDC 檔位也可適配；2. 明緯提供DC 接頭訂制服務（需滿足最小訂購量），可根據客戶需求修改接頭類型；3. 可訂制剝線和鍍錫引線，引線長度可按需調整，滿足個性化接線需求，插頭套件可單獨在明緯官網選購。
問題 3（可靠性與防護側重）：GST220A 系列適配器具備哪些保護功能和環境適應能力，關鍵指標是什么？
答案：保護功能上，具備短路、過負載、過電壓、過溫度四重保護，其中過負載 / 過電壓為打嗝模式（過負載故障移除后自動恢復），過溫度為超溫關斷、降溫后自動恢復，過負載觸發閾值為額定功率 105%-135%，過電壓為額定電壓 105%-135%；環境適應能力上，采用無風扇設計，工作溫度范圍 - 30~+70℃，儲存溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），耐振動為 10~500Hz/2G、X/Y/Z 軸各 60 分鐘，溫度系數 ±0.03%/℃（0~50℃），能適應工業場景的復雜環境
