GST160A 系列為 160W AC-DC 工業用適配器，核心型號按輸出電壓分12/15/20/24/36/48VDC六大類，部分型號帶后綴（如 - R7B/-R7E）為標準輸出接頭版本，無后綴為基礎款，所有后綴款與基礎款核心電氣參數一致，僅接頭 / 配件適配性不同，以下為全系列型號及關鍵參數對應表：
| 輸出電壓 | 核心型號 | 額定電流 | 額定最大功率 | 紋波噪聲（最大） | 電壓精度 | 負載調整率 |
|---|---|---|---|---|---|---|
| 12VDC | GST160A12、GST160A12-R7B | 11.5A | 138W | 80mVp-p | ±5.0% | ±5.0% |
| 15VDC | GST160A15、GST160A15-R7B | 9.6A | 144W | 100mVp-p | ±5.0% | ±5.0% |
| 20VDC | GST160A20、GST160A20-R7B | 8A | 160W | 120mVp-p | ±4.0% | ±4.0% |
| 24VDC | GST160A24、GST160A24-R7B | 6.67A | 160W | 120mVp-p | ±3.0% | ±3.0% |
| 36VDC | GST160A36、GST160A36-R7B | 4.44A | 160W | 150mVp-p | ±3.0% | ±3.0% |
| 48VDC | GST160A48、GST160A48-R7E | 3.34A | 160W | 200mVp-p | ±3.0% | ±3.0% |
型號后綴說明
-R7B：該后綴為系列主流標準款，搭配R7B 4Pin 標準 DC 輸出接頭（針腳 1/4+Vo、2/3-Vo，-Vo 與 AC 接地 FG 連接），適配大部分常規工業 / 辦公設備，是最常用的型號版本；
-R7E：僅 48VDC 型號（GST160A48-R7E）搭載此后綴，為 48V 電壓專屬的標準接頭版本，核心性能與 GST160A48 一致，僅接頭配件細節適配 48V 高電壓使用場景；
無后綴型號：基礎款型號，可根據客戶需求訂制 DC 輸出接頭 / 配線（需滿足最小訂購量），適配個性化設備接口需求。
GST160A 系列是明緯推出的 160W AC-DC 高信賴性綠色工業用適配器，為ClassⅠ 電源，具備全球認證、85VAC~264VAC 國際通用全范圍交流輸入、主動式 PFC 功能，空載消耗 <0.15W且能效達 Ⅵ 等級，輸出電壓覆蓋12VDC 至 48VDC多檔位，效率最高達94%；擁有短路 / 過負載 / 過電壓 / 過溫度四重保護，工作溫度范圍 **-30~+70℃，采用 94V-0 防火塑料外殼，配備 3 極交流 IEC320-C14 輸入接口，支持 DC plug 轉接頭更換，提供3 年保固 **，廣泛適用于消費類電子、電信、辦公及工業設備等領域。
產品類型：明緯 GST160A 系列為160W AC-DC 桌上型單組輸出綠色環保工業用適配器，屬于ClassⅠ 電源（帶接地 pin），提供3 年保固服務。
核心優勢：具備全球安全認證，支持85VAC~264VAC 國際通用全范圍交流輸入（兼容 120~370VDC）；搭載主動式 PFC 功能，空載消耗 < 0.15W，能效等級達Ⅵ 級，效率最高至94%；符合 EISA 2007/DoE、EU ErP CoC Version 5 等全球能效標準，正常 / 待機模式均能節能。
物理防護：采用94V-0 防火等級全防護型塑膠外殼，配備電源開啟 LED 指示燈，支持 DC plug 轉接頭便捷更換（轉接頭可單獨購買 / 訂制）。

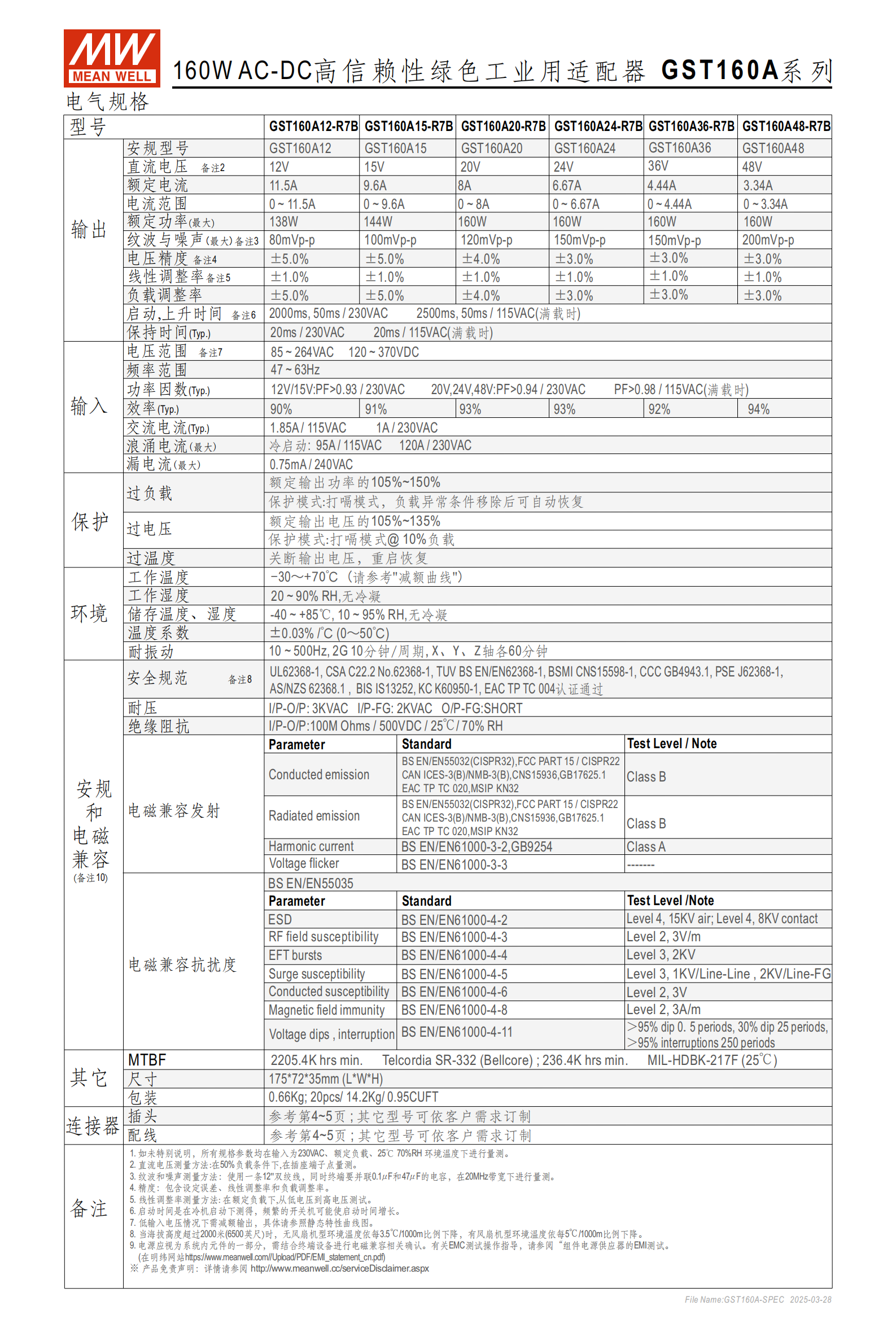

二、核心電氣規格
該系列輸出電壓覆蓋12/15/20/24/36/48VDC，各型號核心參數如下表：
| 輸出電壓 | 額定電流 | 額定最大功率 | 紋波與噪聲（最大） | 電壓精度 | 負載調整率 |
|---|---|---|---|---|---|
| 12VDC | 11.5A | 138W | 80mVp-p | ±5.0% | ±5.0% |
| 15VDC | 9.6A | 144W | 100mVp-p | ±5.0% | ±5.0% |
| 20VDC | 8A | 160W | 120mVp-p | ±4.0% | ±4.0% |
| 24VDC | 6.67A | 160W | 120mVp-p | ±3.0% | ±3.0% |
| 36VDC | 4.44A | 160W | 150mVp-p | ±3.0% | ±3.0% |
| 48VDC | 3.34A | 160W | 200mVp-p | ±3.0% | ±3.0% |
其他電氣參數：
頻率范圍：47~63Hz；功率因數 230VAC 下 12/15V 達 > 0.93、20/24/48V 達 > 0.94，115VAC 滿載時 > 0.98；
啟動 / 上升時間：230VAC 為 2000ms/50ms，115VAC 滿載時 2500ms/50ms；
保持時間：230VAC 為 20ms，115VAC 滿載時 20ms；
浪涌電流最大：95A/115VAC、120A/230VAC（冷啟動）；漏電流最大0.75mA/240VAC。
三、保護功能
產品具備四重保護機制，保護模式及閾值如下：
過負載保護：觸發閾值為額定輸出功率的 105%-150%，打嗝模式，負載異常移除后自動恢復；
過電壓保護：觸發閾值為額定輸出電壓的 105%~135%，10% 負載下為打嗝模式；
過溫度保護：達到閾值后關斷輸出電壓，溫度恢復后重啟；
短路保護：含基礎短路防護，保障設備安全。
四、環境與物理參數
工作環境：工作溫度 **-30~+70℃（需參考減額曲線），工作濕度20~90% RH（無冷凝）；儲存溫度-40~+85℃，儲存濕度10~95% RH（無冷凝）**；
耐環境性能：溫度系數 ±0.03%/℃（0~50℃）；耐振動 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；
物理尺寸與包裝：尺寸1757235mm(LWH)，單重0.66Kg；包裝為 20pcs / 箱，整箱 14.2Kg/0.95CUFT；
絕緣與耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：SHORT；絕緣阻抗100M Ohms/500VDC/25℃/70% RH。
五、認證標準
安全認證：通過 UL62368-1、GB4943.1、PSE J62368-1、AS/NZS62368.1、KC K60950-1 等全球主流安全標準；
電磁兼容（EMC）：
發射類：傳導 / 輻射發射符合 BS EN/EN55032、FCC PART15 等，等級為Class B；諧波電流符合 Class A，電壓閃爍符合 EN61000-3-3；
抗擾度：ESD 達 Level 4（15KV 空氣 / 8KV 接觸），浪涌抗擾度 Level 3（1KV 線對線 / 2KV 線對地）等，符合 EN55035 標準；
MTBF：按 Telcordia SR-332 標準最小2205.4K hrs，按 MIL-HDBK-217F (25℃) 標準最小236.4K hrs。
六、接口與配件
輸入接口：3 極交流IEC320-C14接口；
輸出接頭：標準型為R7B（4Pin，1/4 腳 + Vo、2/3 腳 - Vo），-V 與 AC FG 連接；
轉接頭支持：可選購快速轉接頭（如 P1J/P1M/R7BF/MIC4/C6P 等），P1J/P1M 耐電流最大 7.5A，24~48V 適用；也可訂制 DC 接頭（需最小訂購量），轉接頭選購參考明緯官網。
七、應用領域
廣泛適用于消費類電子設備、電信器件、辦公設備、工業設備等場景。
關鍵問題
問題 1（產品性能側重）：GST160A 系列適配器的核心能效與電氣性能亮點有哪些？
答案：該系列核心能效亮點為**空載消耗 < 0.15W**，能效等級達 Ⅵ 級，效率最高至 94%，且符合 EISA 2007/DoE、EU ErP CoC Version 5 等全球能效標準，正常 / 待機模式均能節能；電氣性能上支持 85~264VAC 全范圍交流輸入（兼容 120~370VDC），搭載主動式 PFC 功能，功率因數滿載時最高 > 0.98，輸出電壓覆蓋 12~48VDC，額定最大功率 160W，電壓精度最高 ±3.0%，紋波噪聲控制在 80~200mVp-p 區間。
問題 2（使用防護側重）：GST160A 系列具備哪些保護功能，各保護機制的觸發與恢復方式是什么？
答案：具備短路、過負載、過電壓、過溫度四重保護；①過負載：105%-150% 額定功率觸發，打嗝模式，負載異常移除后自動恢復；②過電壓：105%~135% 額定電壓觸發，10% 負載下為打嗝模式；③過溫度：達到閾值后關斷輸出，溫度恢復后重啟；④短路：含基礎短路防護，保障設備回路安全。
問題 3（實操適配側重）：GST160A 系列的輸出接頭有哪些選擇方式，標準接頭的針腳定義是什么？
答案：輸出接頭有兩種選擇方式，一是使用標配的R7B 標準 4Pin 接頭，二是選購快速轉接頭（如 P1J/P1M/R7BF 等，可單獨購買無最小訂量）或訂制專屬 DC 接頭（需滿足最小訂購量）；R7B 標準接頭針腳定義為：1 腳 + Vo、2 腳 - Vo、3 腳 - Vo、4 腳 + Vo，且 - Vo 與 AC FG（接地）相連接。
