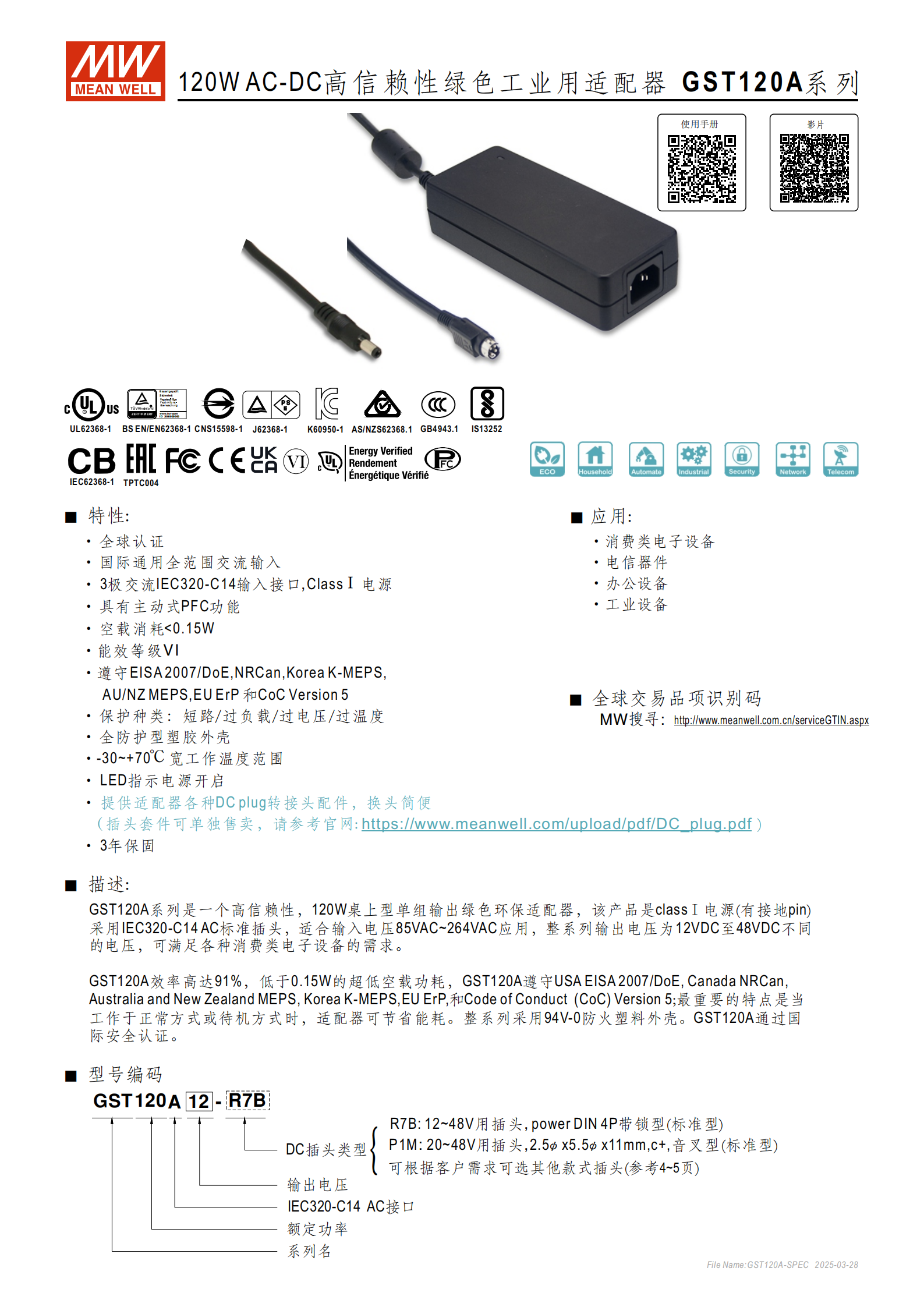

GST120A 系列是明緯推出的 120W AC-DC 高信賴性綠色工業用適配器，為ClassⅠ 電源，配備IEC320-C14交流輸入接口，支持85VAC~264VAC全范圍交流輸入，輸出電壓涵蓋12VDC-48VDC多檔位，具備主動式 PFC功能，空載消耗 **<0.15W**、最高效率達91%，符合六級能效及全球多項認證標準，擁有短路 / 過負載等多重保護，工作溫度范圍 **-30~+70℃**，采用 94V-0 防火塑料外殼，提供 3 年保固，可靈活選配 / 訂制 DC 插頭轉接頭，適用于消費電子、電信器件、工業設備等多類場景。
GST120A 系列是明緯研發的120W 桌上型單組輸出AC-DC 高信賴性綠色環保適配器，屬于ClassⅠ 電源（帶接地 pin），主打低功耗、高可靠性和全球通用性，適用于消費電子、工業設備等多場景供電需求，提供3 年保固服務。
二、核心產品特性
電氣核心特性：支持85VAC~264VAC國際通用全范圍交流輸入、120~370VDC直流輸入，具備主動式 PFC 功能，功率因數PF>0.93/230VAC、PF>0.97/115VAC（滿載）；空載消耗 **<0.15W**，能效等級達Ⅵ 級，最高效率91%，符合 USA EISA2007/DoE、EU ErP CoC Version5 等全球多國能效標準。
防護與安全：擁有短路 / 過負載 / 過電壓 / 過溫度四重保護；采用94V-0 防火等級全防護型塑膠外殼，通過全球多項安全認證，漏電流最大0.75mA/240VAC。
環境適應性：寬工作溫度范圍 **-30~+70℃（需參考減額曲線），工作濕度20~90% RH（無冷凝），儲存溫濕度-40~+85℃、10~95% RH（無冷凝）；耐振動10~500Hz/2G**，X/Y/Z 軸各 60 分鐘測試，溫度系數 **±0.03%/°C（0~45°C）**。
易用性：配備電源開啟 LED 指示燈，DC 插頭轉接頭配件可單獨售賣，換頭操作簡便；支持客戶訂制插頭 / 配線（部分需最小訂購量）。

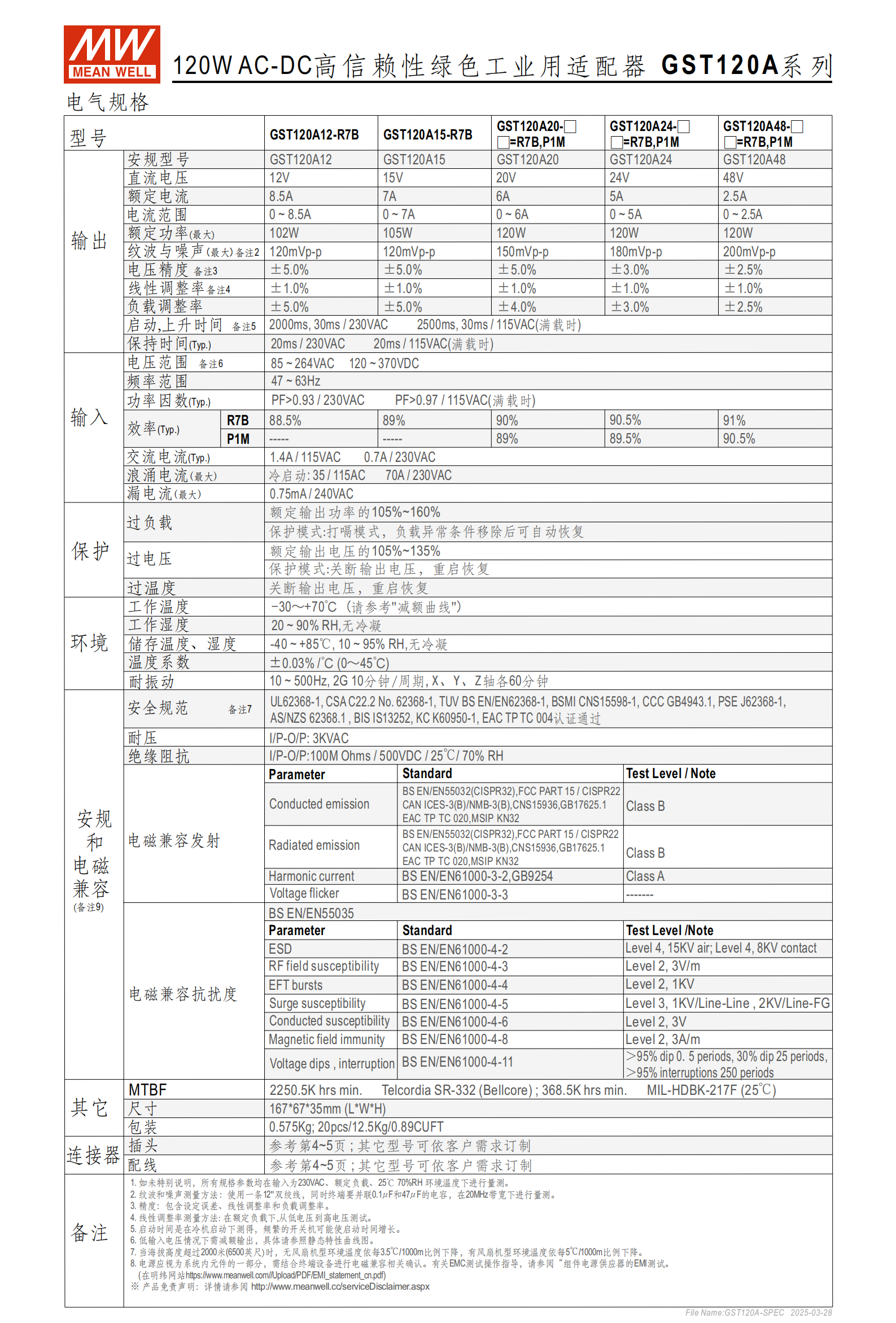

三、型號編碼與核心電氣規格
型號編碼規則：額定功率 + 系列名 + 輸出電壓 + IEC320-C14 AC 接口 + DC 插頭類型（R7B：12~48V power DIN 4P 帶鎖型；P1M：20~48V 2.5ψx5.5ψx11mm 音叉型）。
核心輸出規格（表格）：| 型號 | 直流輸出電壓 | 額定電流 | 額定最大功率 | 紋波與噪聲（最大） | 電壓精度 ||--------------|--------------|----------|--------------|--------------------|----------|| GST120A12-R7B | 12VDC | 8.5A | 102W | 120mVp-p | ±5.0% || GST120A15-R7B | 15VDC | 7A | 105W | 120mVp-p | ±5.0% || GST120A20-R7B/P1M | 20VDC | 6A | 120W | 150mVp-p | ±5.0% || GST120A24-R7B/P1M | 24VDC | 5A | 120W | 180mVp-p | ±3.0% || GST120A48-R7B/P1M | 48VDC | 2.5A | 120W | 200mVp-p | ±2.5% |
其他電氣參數：輸入頻率范圍47~63Hz；保持時間20ms/230VAC、20ms/115VAC（滿載）；浪涌電流冷啟動35A/115VAC、70A/230VAC；效率方面 R7B 款從 88.5%（12V）至 91%（48V）逐級提升。
四、保護功能細節
| 保護類型 | 觸發閾值 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~160% | 打嗝模式，負載異常移除后自動恢復 |
| 過電壓 | 額定輸出電壓的 105%~135% | 關斷輸出電壓，重啟恢復 |
| 過溫度 | 超溫閾值 | 關斷輸出電壓，重啟恢復 |
五、安規與電磁兼容（EMC）
安全規范認證：通過UL62368-1、CSA C22.2 No.62368-1、CCC GB4943.1、PSE J62368-1、AS/NZS 62368.1等全球主流安規認證；耐壓I/P-O/P:3KVAC，絕緣阻抗VP-O/P:100M Ohms/500VDC/25°C/70% RH。
EMC 發射：符合BS EN/EN55032、FCC PART 15、GB17625.1等標準，傳導 / 輻射發射為Class B等級，諧波電流、電壓閃爍符合 EN61000-3-2/3 標準。
EMC 抗擾度：ESD 達Level 4（15KV 空氣 / 8KV 接觸），浪涌抗擾度Level 3（1KV 線對線 / 2KV 線對地），射頻場 / 電快速瞬變等均達對應等級要求。
六、物理規格與包裝
尺寸：1676735mm（LWH），公差 ±1mm；
重量：單臺0.575Kg，整箱 20pcs，總重 12.5Kg，體積 0.89CUFT；
連接器：AC 端為 IEC320-C14 3 極接口，DC 端標配 R7B/P1M，多款轉接頭可選，引腳定義可參考文檔，支持訂制。
七、DC 插頭與轉接頭
標準插頭：R7B（12~48V，power DIN 4P 帶鎖型）、P1M（20~48V，2.5ψx5.5ψx11mm 音叉型），-V 均與 ACFG 接地連接；
可選配件：提供音叉型、桶型、鎖型、中心針型等多款快速轉接頭（如 P1I、P21、P2S 等），15~48V 用轉接頭耐電流最大 7.5A；
訂制服務：明緯可提供插頭 / 配線訂制（需最小訂購量），快速轉接頭可單獨選購（無需最小訂購量），選型指南可參考明緯官網。
八、可靠性與其他參數
MTBF（平均無故障時間）：Telcordia SR-332 標準下最小 2250.5K hrs，MIL-HDBK-217F（25°C）標準下最小 368.5K hrs；
其他：啟動 / 上升時間滿載時 2000ms/30ms（230VAC）、2500ms/30ms（115VAC）；全球交易品項識別碼可參考官網查詢。
關鍵問題
問題 1（產品適配性）：GST120A 系列適配器的輸入輸出電壓范圍是多少，主流應用的輸出功率檔位有哪些？
答案：輸入支持85VAC~264VAC全范圍交流電壓、120~370VDC直流電壓，頻率 47~63Hz；輸出電壓涵蓋 12VDC、15VDC、20VDC、24VDC、48VDC 五個檔位，額定最大功率分 102W（12V）、105W（15V）、120W（20/24/48V）三個檔位，可適配不同功率需求的設備。
問題 2（安全與保護）：GST120A 系列具備哪些保護功能，不同保護功能的觸發機制和恢復方式有何差異？
答案：具備短路、過負載、過電壓、過溫度四重保護功能；其中過負載保護觸發閾值為額定功率的 105%~160%，采用打嗝模式，負載異常移除后自動恢復；過電壓（額定電壓 105%~135%）和過溫度保護均為關斷輸出電壓，需重啟設備才能恢復；短路保護隨過負載保護機制聯動實現。
問題 3（配件與訂制）：GST120A 系列的 DC 插頭有哪些標配類型，插頭訂制和快速轉接頭選購的區別是什么？
答案：DC 端標配插頭為R7B（12~48V，power DIN 4P 帶鎖型）和P1M（20~48V，2.5ψx5.5ψx11mm 音叉型）；插頭 / 配線訂制為明緯定制服務，需要滿足最小訂購量，可完全匹配客戶個性化需求；快速轉接頭為成品配件，可單獨選購，無需最小訂購量，支持自行對插轉換，有音叉型、桶型等多款可選，15~48V 款最大耐電流 7.5A。
