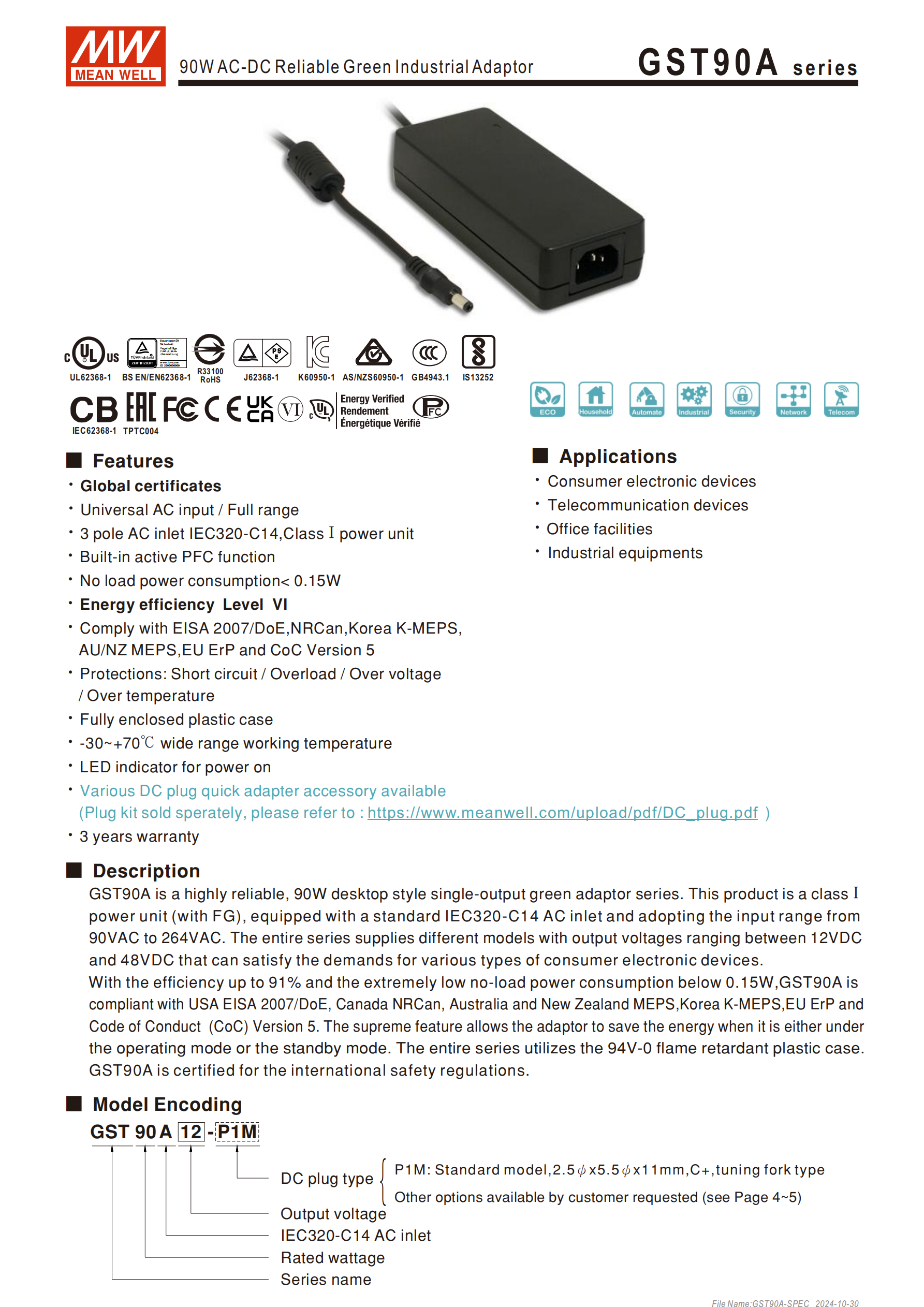

GST90A 系列是明緯推出的 90W AC-DC 高信賴性綠色工業用適配器，為ClassⅠ電源且獲全球多國安全認證，采用 IEC320-C14 輸入接口，支持90~264VAC 全范圍交流輸入，輸出電壓涵蓋 12/15/19/24/48VDC，具備主動式 PFC 功能，空載消耗 **<0.15W**、最高效率91% 且達能效等級 VI，擁有短路 / 過負載等四重保護，工作溫度范圍 **-30~+70℃**，搭配全防護 94V-0 防火塑料外殼，提供 3 年保固，可適配消費、電信、辦公、工業等多類設備，還支持 DC 插頭定制及快速轉接頭更換，配件可單獨選購。
產品類型：明緯 GST90A 系列為90W AC-DC 高信賴性綠色工業用桌上型單組輸出適配器，屬于ClassⅠ 電源（帶接地 pin），提供3 年保固。
全球認證：通過 UL62368-1、BS EN/EN62368-1、CCC GB4943.1、PSE J62368-1、KC K60950-1 等多國安全認證，符合 IEC62368-1 標準。
能效合規：達能效等級 VI，遵守 USA EISA 2007/DoE、Canada NRCan、EU ErP CoC Version 5 等全球能效標準。
二、核心電氣特性
輸入規格
電壓：90~264VAC國際通用全范圍交流輸入，對應直流 127~370VDC；
頻率：47~63Hz；
接口：3 極交流 IEC320-C14輸入接口；
功率因數：PF>0.91/230VAC、PF>0.95/115VAC（滿載）；
其他：冷啟動浪涌電流 35A/115VAC、70A/230VAC；漏電流最大1mA/240VAC。

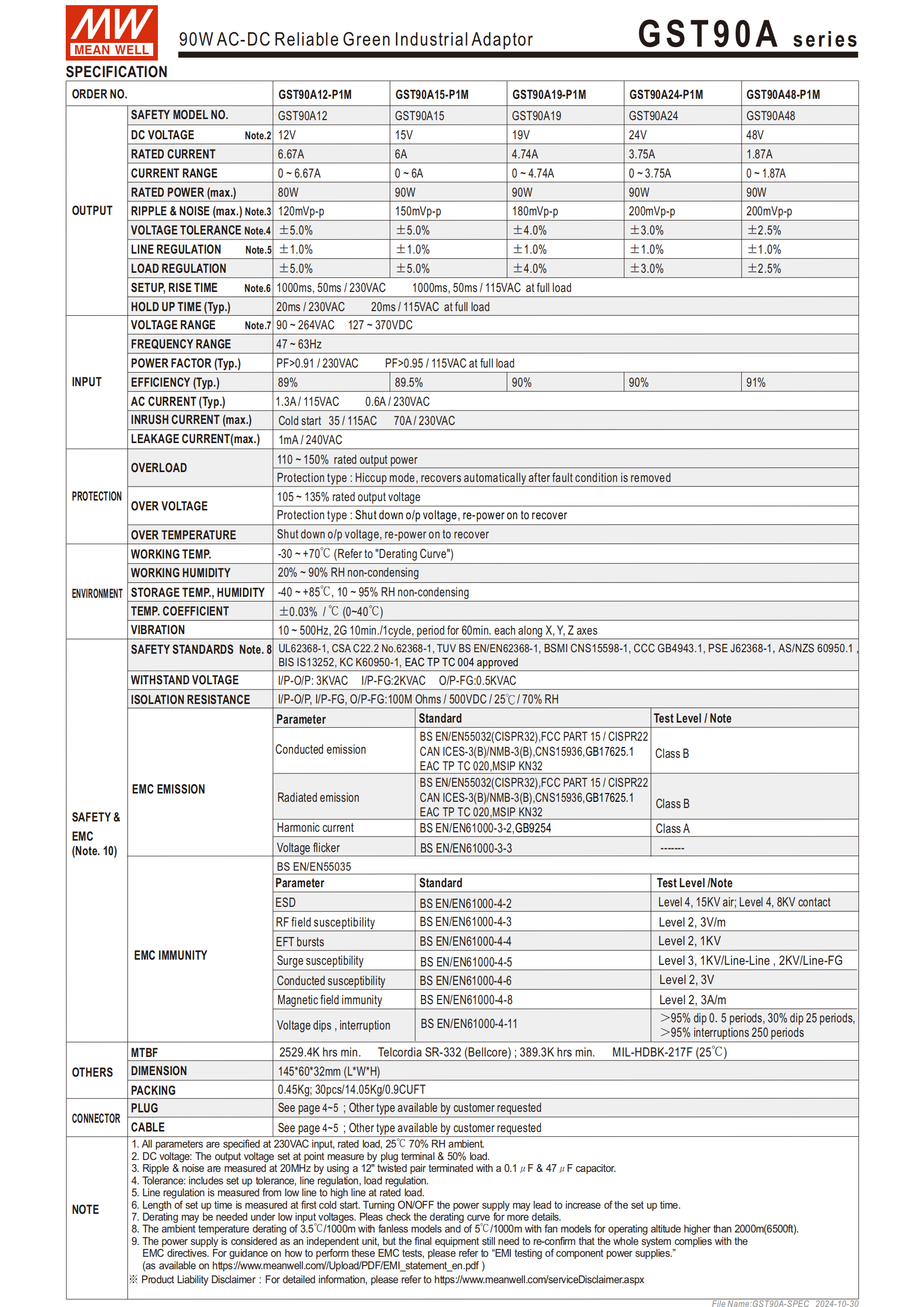

輸出規格（核心參數見下表）
型號 直流電壓 額定電流 額定功率 紋波與噪聲（最大） 電壓精度 GST90A12-P1M 12VDC 6.67A 80W 120mVp-p ±5.0% GST90A15-P1M 15VDC 6A 90W 150mVp-p ±5.0% GST90A19-P1M 19VDC 4.74A 90W 180mVp-p ±4.0% GST90A24-P1M 24VDC 3.75A 90W 200mVp-p ±3.0% GST90A48-P1M 48VDC 1.87A 90W 200mVp-p ±2.5% 調整率：線性調整率與負載調整率均為 **±1.0%**（基礎）+ 對應電壓精度差值；
啟動 / 保持時間：滿載時啟動時間 1000ms、上升時間 50ms/230VAC、20ms/115VAC；保持時間 20ms/230VAC。
功耗與效率：空載消耗 **<0.15W**，效率 Typ. 為 89%~91%（GST90A24-P1M 達最高91%）。
三、保護功能與可靠性
四重保護，保護模式區分：
過負載：額定輸出功率110%~150%，打嗝模式，故障移除后自動恢復；
過電壓：額定輸出電壓105%~135%，關斷輸出，重啟恢復；
過溫度：關斷輸出，重啟恢復；
短路保護：含于基礎保護體系。
可靠性指標：MTBF 最小值2529.4K hrs（Telcordia SR-332 標準）、389.3K hrs（MIL-HDBK-217F，25℃）。
絕緣與耐壓：
耐壓：I/P-O/P3KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；
絕緣阻抗：I/P-O/P**≥100M Ohms**（500VDC/25℃/70% RH）。
四、環境與物理參數
環境適應性
工作溫度：-30~+70℃（海拔超 2000 米需按比例減額）；
工作濕度：20~90%RH（無冷凝）；
儲存溫濕：-40~+85℃、10~95%RH（無冷凝）；
溫度系數：±0.03%/℃（0~40℃）；
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘。

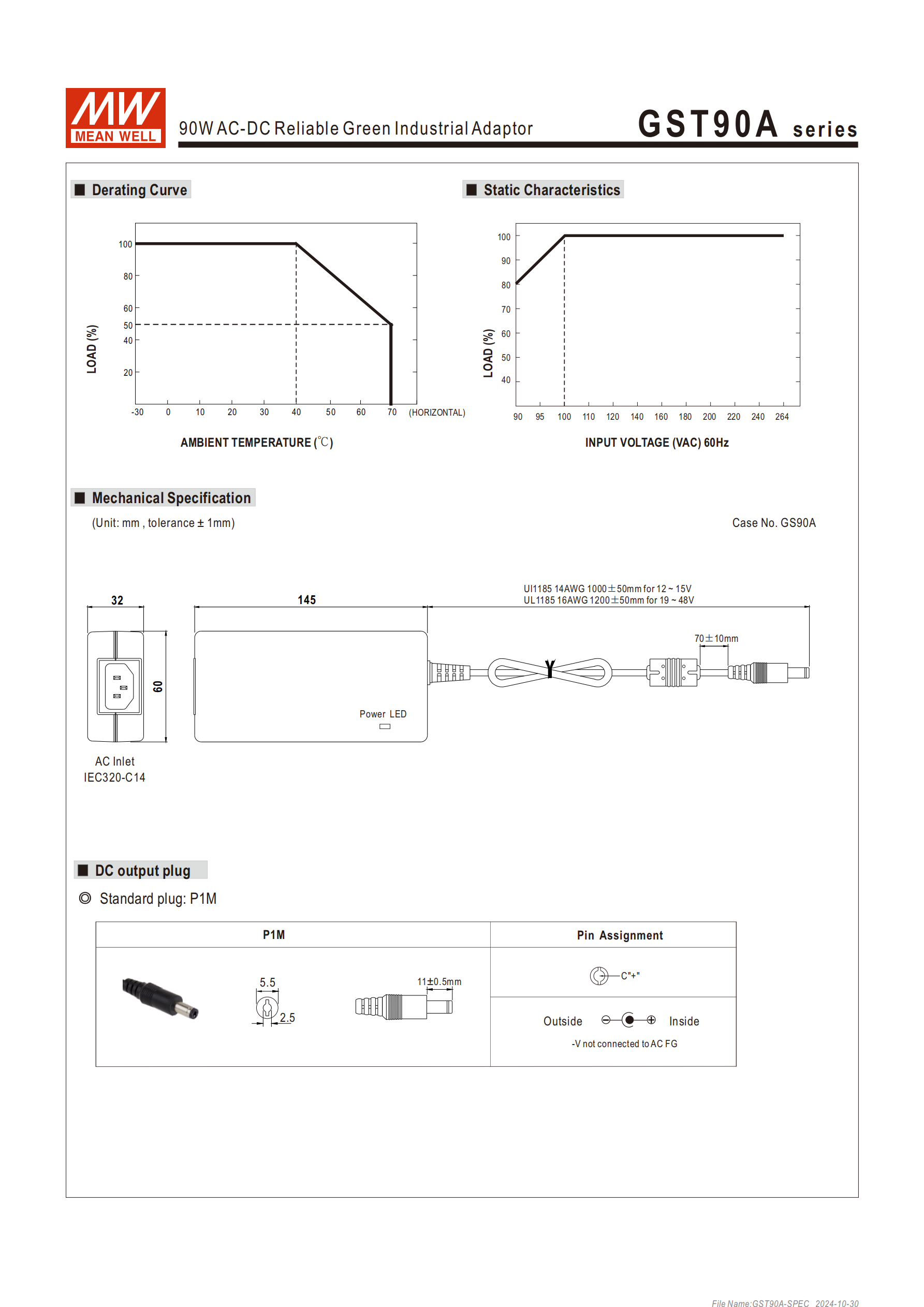

物理規格
尺寸：1456032mm（LWH），公差 ±1mm；
重量：單臺0.45Kg，包裝 30pcs/14.05Kg/0.9CUFT；
外殼：全防護型 94V-0 防火塑料外殼；
指示：配備電源開啟 LED 指示燈。
五、電磁兼容（EMC）
電磁兼容發射
傳導 / 輻射發射：Class B（符合 BS EN/EN55032、FCC PART 15 等）；
諧波電流：Class A（BS EN/EN61000-3-2）；
電壓閃爍：符合 BS EN/EN61000-3-3。
電磁兼容抗擾度
ESD：Level 4（15KV 空氣 / 8KV 接觸，BS EN/EN61000-4-2）；
浪涌：Level 3（1KV 線 - 線 / 2KV 線 - FG，BS EN/EN61000-4-5）；
電壓跌落 / 中斷：>95% dip 0.5 周期、30% dip 25 周期等（BS EN/EN61000-4-11）。
六、配件與定制化
DC 輸出接頭：標準型為P1M（5.5mm 外徑 / 2.5mm 內徑，長度 11±0.5mm），Pin 腳外側 + V、內側 - V、AC FG 不連接。
轉接頭與定制
可選快速轉接頭：含 Tuning Fork Style、Barrel Style、Lock Style 等多類型（耐電流最大7.5A），配件可單獨售賣；
訂制服務：DC 接頭、剝線鍍錫引線（型號 L1，線長可訂制，標準黑 + Vo / 紅 - Vo）均可訂制，部分訂制需滿足最小訂購量。
配件參考：轉接頭規格及選購可參考明緯官網鏈接，安裝手冊見http://www.meanwell.com/manual.html。
七、應用場景
適配消費類電子設備、電信器件、辦公設備、工業設備等多類設備供電需求。
關鍵問題
問題 1（電氣規格側重）：GST90A 系列各型號的核心輸出參數有哪些差異，最大紋波噪聲與電壓精度分別是多少？
答案：該系列輸出電壓分 12/15/19/24/48VDC 五款，其中 GST90A12-P1M 額定功率 80W，其余均為 90W；額定電流隨電壓升高依次為 6.67A、6A、4.74A、3.75A、1.87A；紋波噪聲從 120mVp-p 逐步提升至 200mVp-p（24/48VDC 款）；電壓精度隨電壓升高逐步提升，從 ±5.0% 依次降至 ±2.5%（48VDC 款）。
問題 2（可靠性與防護側重）：GST90A 系列具備哪些保護功能，不同保護的觸發條件和恢復模式有何區別？
答案：具備短路、過負載、過電壓、過溫度四重保護；過負載觸發條件為額定輸出功率的 110%~150%，采用打嗝模式，故障移除后自動恢復；過電壓觸發為額定輸出電壓的 105%~135%，過溫度無具體數值閾值，二者均為關斷輸出電壓，需重啟才能恢復；短路保護整合于基礎防護體系，隨故障解除對應恢復。
問題 3（使用與定制側重）：GST90A 系列的 DC 接頭支持哪些更換方式，轉接頭有何關鍵參數，訂制有哪些注意事項？
答案：DC 接頭有兩種更換方式，一是向明緯申請訂制品修改服務（需滿足最小訂購量），二是選購快速轉接頭自行對插轉換（無最小訂購量，配件可單獨售）；快速轉接頭耐電流最大 7.5A，含 Tuning Fork、Barrel、Lock 等多類型，標準款為 P1M；訂制注意事項為部分 DC 接頭、配線訂制需滿足明緯最小訂購量，剝線鍍錫引線（L1）線長可按需訂制，轉接頭亦可單獨訂制。
