GST60A 系列是明緯推出的60W AC-DC 高信賴性綠色工業用適配器，為 ClassⅠ 電源且獲全球多地區安全認證，支持90VAC~264VAC 全范圍交流輸入，空載消耗 <0.075W、效率最高達92%，輸出電壓涵蓋5VDC 至 48VDC共 8 檔，具備短路 / 過負載等四重保護，工作溫度寬至 **-30~+70℃，采用全防護 94V-0 防火塑料外殼，配備 IEC320-C14 輸入接口與可更換 DC 插頭，提供3 年保固 **，適用于消費電子、電信器件、工業設備等多類場景，同時滿足多國能效與電磁兼容標準。

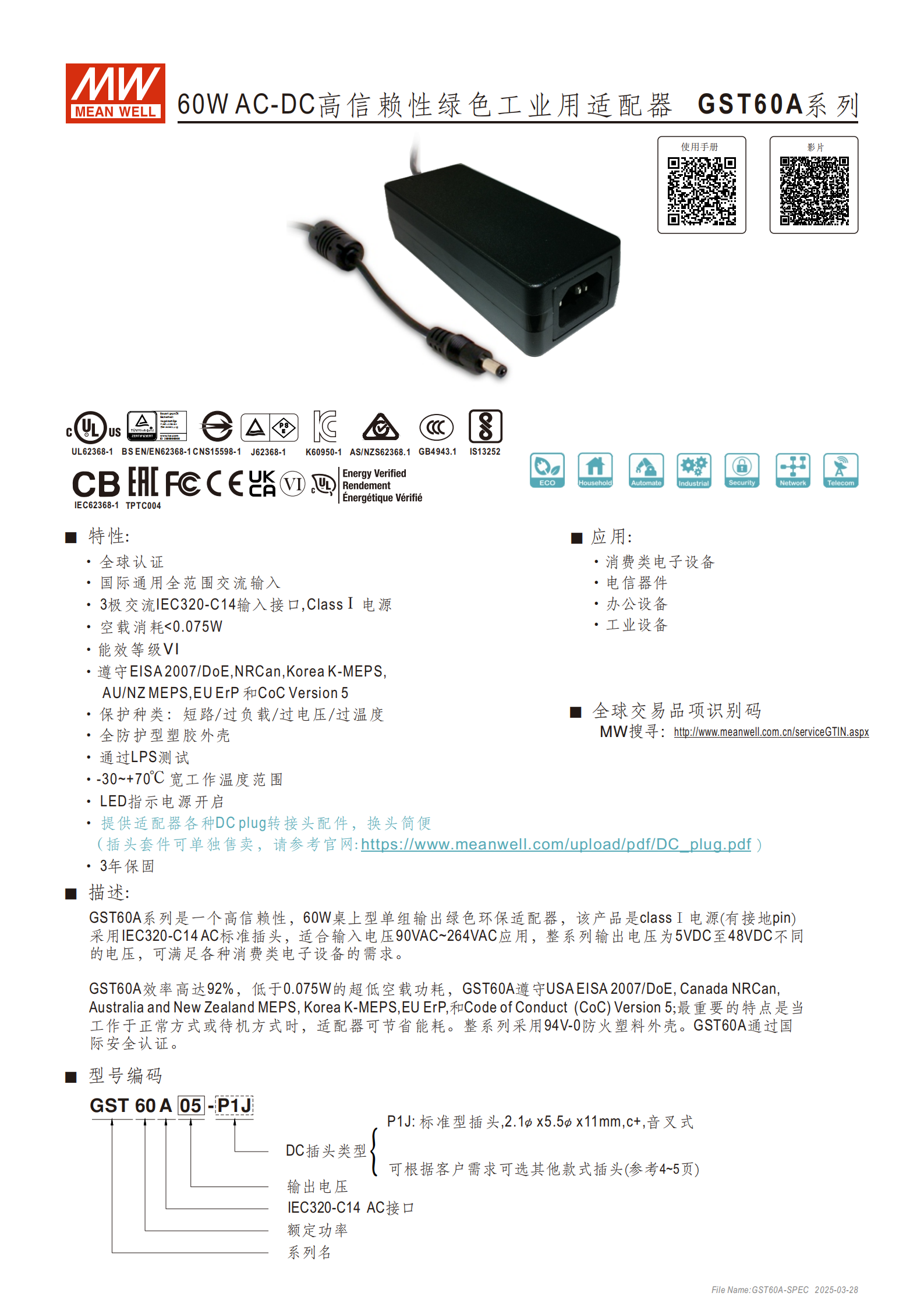

一、產品基礎定位與核心屬性
GST60A 系列是明緯研發的60W 桌上型單組輸出 AC-DC 高信賴性綠色環保適配器，歸屬于ClassⅠ 電源（帶接地 pin），主打工業級使用需求，提供3 年保固服務，整體為全防護型 94V-0 防火塑料外殼，物理尺寸為1255031.5mm（LWH），單臺重量0.305Kg，整箱 40pcs 總重 13.02Kg，體積 1.04CUFT。
二、核心產品特性
全球認證與合規：通過 UL62368-1、CCC GB4943.1、PSE J62368-1 等全球多地區安全認證，同時滿足 USA EISA 2007/DoE、EU ErP CoC Version 5 等多國能效標準，能效等級達Ⅵ 級；
寬幅輸入與低功耗：支持90VAC~264VAC 國際通用全范圍交流輸入，頻率 47~63Hz，采用3 極交流 IEC320-C14 輸入接口；空載消耗 **<0.075W**，整機效率最高達92%，正常 / 待機模式均能節能；
多重保護與高可靠性：具備短路、過負載、過電壓、過溫度四重保護，通過 LPS 測試；漏電流最大0.75mA/240VAC，冷啟動浪涌電流最大 65A/230VAC；MTBF 值達3620.0K hrs（Telcordia SR-332）、709.7K hrs（MIL-HDBK-217F@25℃）；
寬溫工作與環境適應性：工作溫度范圍 **-30~+70℃（海拔超 2000 米需按比例降額），儲存溫度-40~+85℃**，工作 / 儲存濕度 20~95% RH（無冷凝）；耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘），溫度系數 ±0.03%/℃（0~50℃）；
便捷使用設計：配備電源開啟 LED 指示燈，DC 輸出插頭支持更換，明緯提供訂制服務或單獨售賣的快速轉接頭配件，換頭操作簡便。

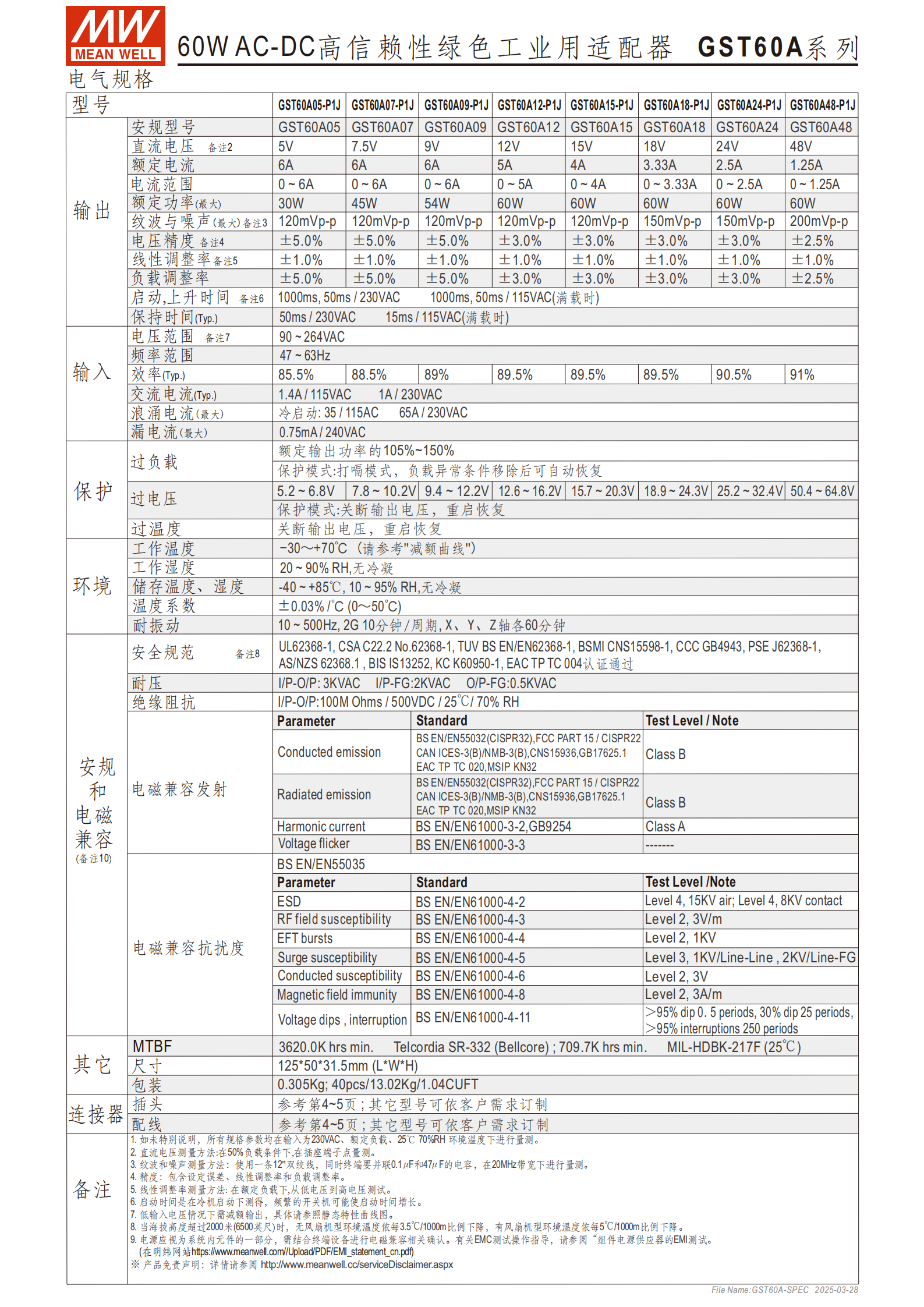

三、關鍵電氣規格
該系列輸出電壓涵蓋5VDC 至 48VDC共 8 檔，各型號核心電氣參數如下表，所有參數默認在 230VAC 輸入、額定負載、25℃/70% RH 環境下測量：
| 型號 | 直流輸出電壓 | 額定電流 | 電流范圍 | 最大額定功率 | 電壓精度 | 紋波與噪聲（最大） | 典型效率 |
|---|---|---|---|---|---|---|---|
| GST60A05-P1J | 5V | 6A | 0~6A | 30W | ±5.0% | 120mVp-p | 85.5% |
| GST60A07-P1J | 7.5V | 6A | 0~6A | 45W | ±5.0% | 120mVp-p | 88.5% |
| GST60A09-P1J | 9V | 6A | 0~6A | 54W | ±5.0% | 120mVp-p | 89% |
| GST60A12-P1J | 12V | 5A | 0~5A | 60W | ±3.0% | 120mVp-p | 89.5% |
| GST60A15-P1J | 15V | 4A | 0~4A | 60W | ±3.0% | 150mVp-p | 89.5% |
| GST60A18-P1J | 18V | 3.33A | 0~3.33A | 60W | ±3.0% | 150mVp-p | 89.5% |
| GST60A24-P1J | 24V | 2.5A | 0~2.5A | 60W | ±3.0% | 200mVp-p | 90.5% |
| GST60A48-P1J | 48V | 1.25A | 0~1.25A | 60W | ±2.5% | 200mVp-p | 91% |
其他電氣參數：
啟動 / 上升時間：滿載時 230VAC 為 50ms、115VAC 為 15ms，冷機啟動測得；
保持時間：1000ms（230VAC/115VAC）；
過負載保護：額定輸出功率的105%~150%，打嗝模式，故障移除后自動恢復；
過電壓保護：各型號對應保護電壓區間（如 5V 檔 5.2~6.8V），關斷輸出，重啟恢復；
過溫度保護：關斷輸出，重啟恢復。
四、安規與電磁兼容
安全規范：除核心 UL/CCC/PSE 認證外，還通過 CSA C22.2 No.62368-1、BIS IS13252、KC K60950-1 等十余項認證；耐壓指標為I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC，絕緣阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/70% RH；
電磁兼容 - 發射：傳導 / 輻射發射均為Class B，諧波電流Class A，符合 BS EN/EN55032、FCC PART15、GB17625.1 等標準；
電磁兼容 - 抗擾度：達到行業高標準，如 ESD（Level4，15KV 空氣 / 8KV 接觸）、浪涌（Level3，1KV 線對線 / 2KV 線對地）、電壓暫降 / 中斷（>95% dip 0.5 周期等）。
五、接口與配件
輸入接口：標準IEC320-C14 AC 插頭，3 極設計；
輸出插頭：標準型號為P1J（5.5mm 外徑 / 2.1mm 內徑，中心正極），耐電流最大 7.5A；
可選轉接頭：明緯提供多款快速轉接頭（如 Tuning Fork Style、Barrel Style、DIN 系列等），部分可單獨購買，部分支持訂制，耐電流覆蓋 5A/7.5A；
配線規格：不同電壓檔對應不同 AWG 線規與長度（如 5~9V 為 UL2464 16AWG 1000±50mm，24~48V 為 UL1185 18AWG 1800±50mm）；
訂制品服務：可訂制 DC 接頭、剝線和鍍錫引線（型號 L1）的長度，部分配件需滿足最小訂購量。
六、應用場景
適用于消費類電子設備、電信器件、辦公設備、工業設備等多類需要 60W 及以下直流供電的設備。
七、測試與備注
低輸入電壓下需按靜態特性曲線減額輸出，海拔超 2000 米時無風扇機型環境溫度按3.5℃/1000m比例下降；
紋波 / 噪聲測量需用雙絞線，終端并聯 12μF+0.1μF 電容，20MHz 帶寬下測試；
電源需結合終端設備進行電磁兼容確認，相關測試指導可參考明緯官網文檔。
關鍵問題
問題 1（產品規格類）：GST60A 系列適配器的輸出電壓檔位有哪些，各檔位最大額定功率分別是多少？
答案：該系列輸出電壓涵蓋 5V、7.5V、9V、12V、15V、18V、24V、48VDC 共 8 檔；其中 5V 檔最大 30W，7.5V 檔最大 45W，9V 檔最大 54W，12V、15V、18V、24V、48V 檔最大均為 60W。
問題 2（使用適配類）：GST60A 系列適配器在特殊環境（高海拔 / 低輸入電壓）下使用有哪些注意事項？
答案：①低輸入電壓情況下需根據產品靜態特性曲線圖減額輸出；②當海拔高度超過 2000 米（6500 英尺）時，無風扇機型的環境溫度需按3.5℃/1000m的比例下降，有風扇機型按5℃/1000m比例下降，避免設備故障。
問題 3（配件與訂制類）：GST60A 系列適配器的 DC 輸出插頭能否更換，有哪些更換方式和相關要求？
答案：可以更換。更換方式分兩種：①向明緯申請訂制品修改服務，該方式需滿足明緯的最小訂購量要求；②自行選購明緯單獨售賣的快速轉接頭配件直接對插轉換，該方式無最小訂購量要求。同時明緯提供多款不同規格的轉接頭（如 Tuning Fork Style、DIN 系列等），部分轉接頭耐電流最大 7.5A，可適配不同終端設備需求。
