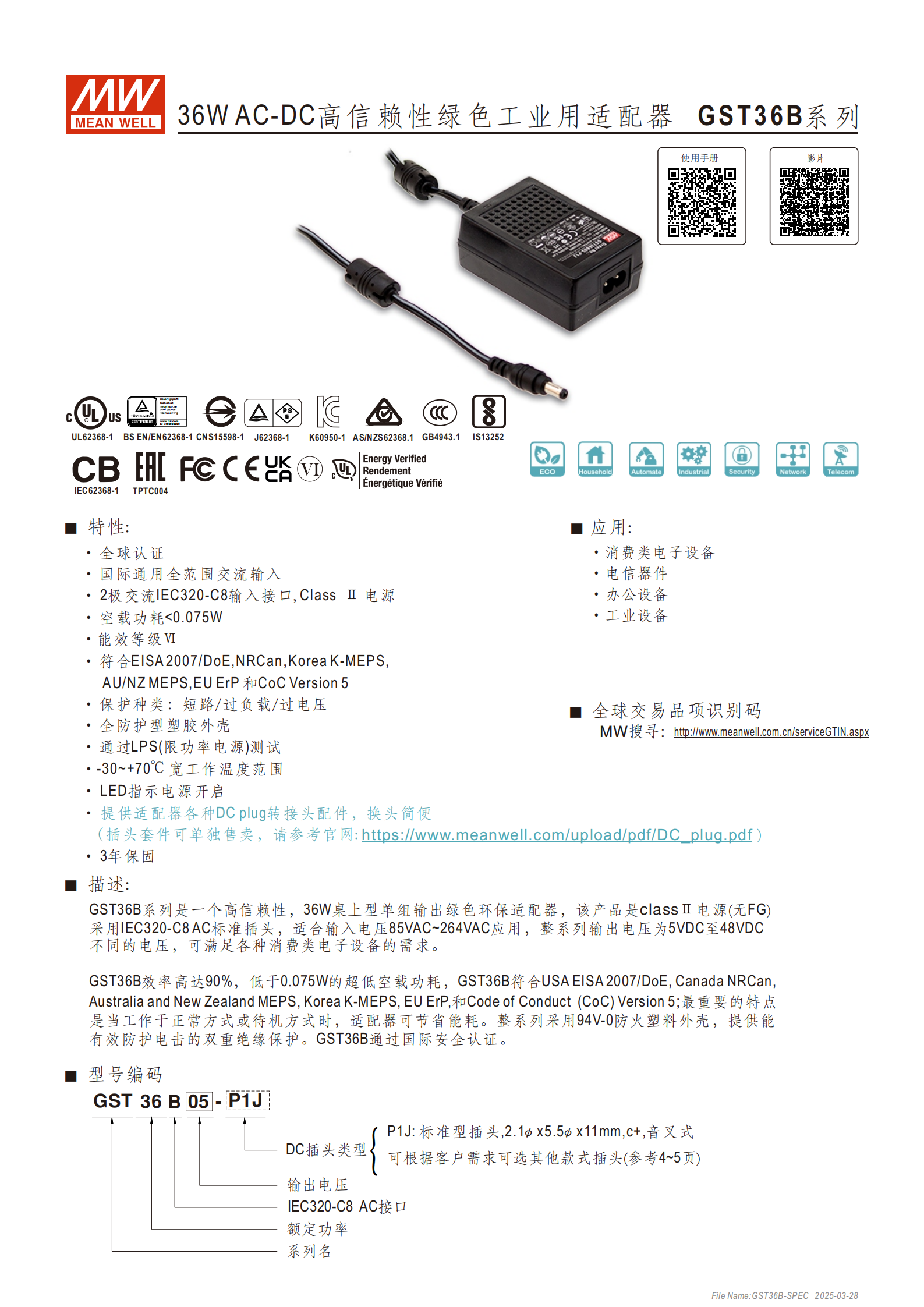

GST36B 系列是明緯推出的 36W AC-DC 高信賴性綠色工業用適配器，為Class Ⅱ 無 FG 電源，采用IEC320-C8交流輸入接口，支持85VAC~264VAC全范圍交流輸入，輸出電壓涵蓋5VDC 至 48VDC多檔位，具備空載功耗 < 0.075W、能效等級 Ⅵ、90% 最高轉換效率的節能特性，擁有短路 / 過負載 / 過電壓三重保護，適配 **-30~+70℃寬溫工作環境，通過全球多項安規與 EMC 認證，配備可更換的 DC plug 轉接頭，提供3 年保固 **，廣泛應用于消費類電子、電信、辦公及工業設備領域。
GST36B 系列是明緯研發的36W 桌上型單組輸出AC-DC 高信賴性綠色環保適配器，歸屬于Class Ⅱ 電源（無 FG，無保護接地），通過LPS 限功率電源測試，提供3 年保固服務，插頭套件可單獨售賣，DC 轉接頭支持訂制或選購快速轉接頭自行更換。
二、核心特性
全球適配與認證：支持85VAC~264VAC國際通用全范圍交流輸入，采用 2 極交流IEC320-C8輸入接口；通過 UL、CSA、TUV、BSMI、CCC、PSE 等全球安規認證，符合 EMC 相關國際標準。
高能效與低功耗：能效等級達Ⅵ 級，空載功耗 **<0.075W**，轉換效率最高90%（48V 檔位），符合 USA EISA 2007/DoE、EU ErP CoC Version 5 等多國節能標準，正常 / 待機模式均能節省能耗。
安全防護：具備短路、過負載、過電壓三重保護；采用94V-0 防火塑料全防護型外殼，提供雙重絕緣保護，有效防護電擊；漏電流最大0.25mA/240VAC，耐壓 I/P-O/P 達4242VDC，絕緣阻抗 I/P-O/P 為100M Ohms/500VDC/25℃/70%RH。
寬環境適應性：工作溫度范圍 **-30~+70℃（低輸入電壓需減額輸出），工作濕度20~90% RH（無冷凝）；儲存溫度-40~+85℃、儲存濕度10~95% RH（無冷凝）；溫度系數±0.03%/℃（0~50℃）**，耐振動 10~500Hz、2G，X/Y/Z 軸各 60 分鐘。
實用設計：配備電源開啟 LED 指示，DC plug 轉接頭配件豐富、換頭簡便，轉接頭耐電流值最高7.5A，部分訂制款可根據客戶需求調整引線長度等參數。

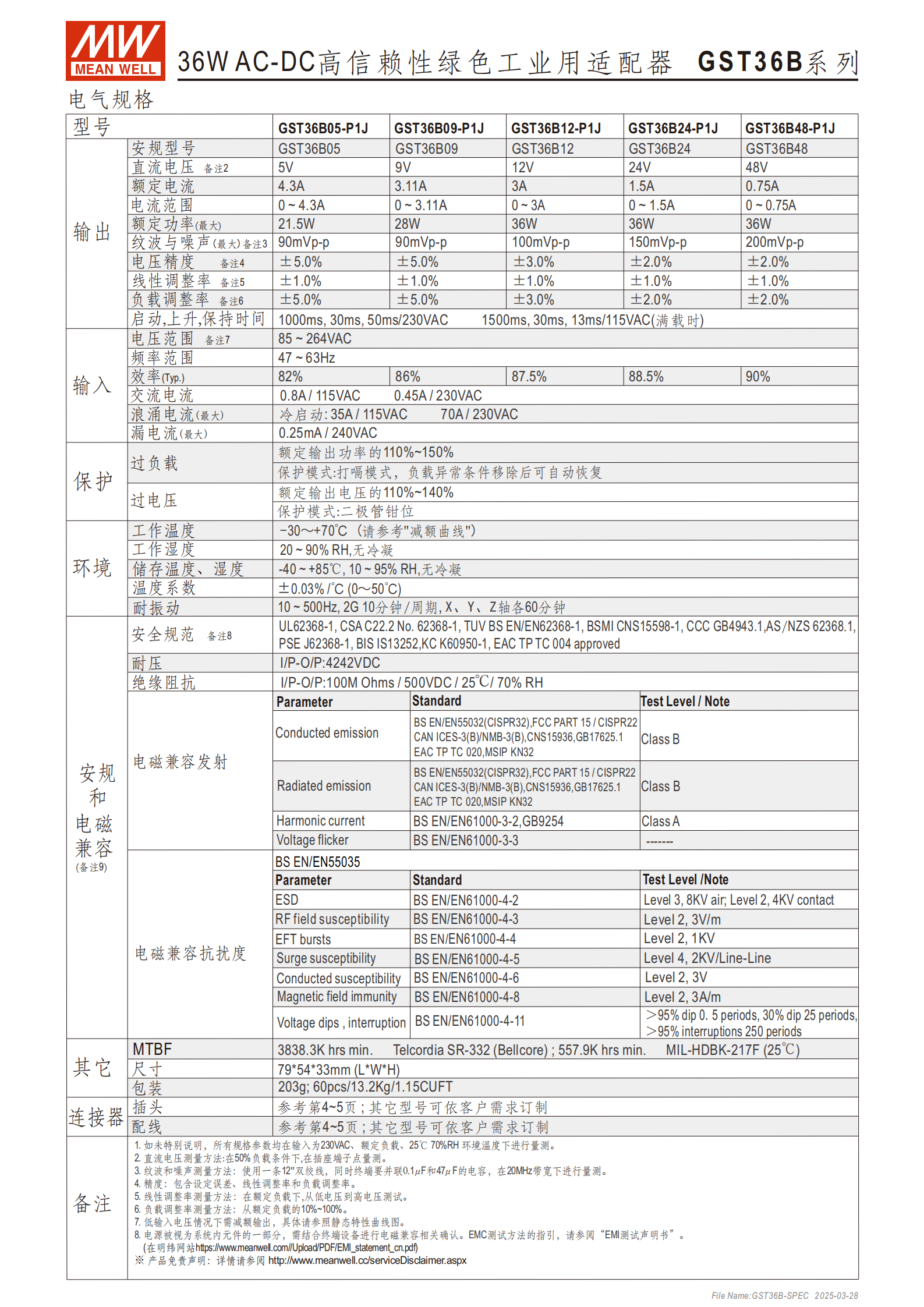

三、電氣規格（核心參數）
| 型號 | GST36B05-P1J | GST36B09-P1J | GST36B12-P1J | GST36B24-P1J | GST36B48-P1J |
|---|---|---|---|---|---|
| 直流輸出電壓 | 5VDC | 9VDC | 12VDC | 24VDC | 48VDC |
| 額定電流 | 4.3A | 3.11A | 3A | 1.5A | 0.75A |
| 額定最大功率 | 21.5W | 28W | 36W | 36W | 36W |
| 紋波與噪聲（最大） | 90mVp-p | 90mVp-p | 100mVp-p | 150mVp-p | 200mVp-p |
| 電壓精度 | ±5.0% | ±5.0% | ±3.0% | ±2.0% | ±2.0% |
| 負載調整率 | ±5.0% | ±5.0% | ±3.0% | ±2.0% | ±2.0% |
| 典型轉換效率 | 82% | 86% | 87.5% | 88.5% | 90% |
其他電氣參數：
啟動 / 上升 / 保持時間：230VAC 滿載時為 1000ms/30ms/50ms，115VAC 滿載時為 1500ms/30ms/13ms；
浪涌電流（冷啟動）：35A/115VAC、70A/230VAC；
過負載保護：額定輸出功率110%~150%，打嗝模式，異常移除后自動恢復；
過電壓保護：額定輸出電壓110%~140%，二極管鉗位模式；
MTBF：Telcordia SR-332 標準下最小3838.3K hrs，MIL-HDBK-217F（25℃）標準下最小557.9K hrs。
四、EMC 電磁兼容
發射標準：傳導 / 輻射發射均符合 BS EN/EN55032 等標準，等級為Class B；諧波電流符合 EN61000-3-2，電壓閃爍符合 EN61000-3-3。
抗擾度等級：ESD（8KV 空氣 / 4KV 接觸，Level3/2）、RF 場抗擾（3V/m，Level2）、EFT 脈沖（1KV，Level2）、浪涌抗擾（2KV 線對線，Level4）等，均符合 EN61000-4 系列標準。
五、物理與包裝參數
產品尺寸：795433mm（LWH），公差 ±1mm；
單重：203g；
包裝規格：60pcs/13.2Kg/1.15CUFT；
DC 插頭：標準型為P1J（5.5*2.1mm，外側 +、內側 -），另有 P1I/P1L、P2 系列、DIN 系列等多款轉接頭可選，部分轉接頭耐電流最大7.5A，訂制款需滿足最小訂購量，快速轉接頭無最小訂購量要求。
六、應用領域
廣泛適用于消費類電子設備、電信器件、辦公設備、工業設備四大類場景，可根據設備需求選擇不同輸出電壓檔位的型號。
七、備注說明
所有規格參數默認在230VAC 輸入、額定負載、25℃/70% RH環境下量測；
低輸入電壓情況下需參照減額曲線進行減額輸出；
電源作為系統內元件，需結合終端設備完成 EMC 相關確認；
紋波 / 噪聲、電壓精度、調整率等參數均有明確的專業測量方法（詳見文檔備注）。
關鍵問題
問題 1（產品適配性）：GST36B 系列適配器的輸入輸出電壓范圍是多少，有哪些核心輸出檔位及對應的額定功率？
答案：輸入支持85VAC~264VAC國際通用全范圍交流電壓；輸出為 5VDC 至 48VDC 直流電壓，核心檔位及額定功率為：5V（21.5W）、9V（28W）、12V（36W）、24V（36W）、48V（36W），其中 12V/24V/48V 檔位可達系列最大 36W 功率。
問題 2（安全與防護）：GST36B 系列適配器具備哪些安全防護功能，對應的保護模式和參數是什么？
答案：具備短路、過負載、過電壓三重保護，核心參數與模式為：1. 過負載保護：觸發閾值為額定輸出功率的 110%~150%，采用打嗝模式，負載異常條件移除后可自動恢復；2. 過電壓保護：觸發閾值為額定輸出電壓的 110%~140%，采用二極管鉗位模式；此外，產品還采用 94V-0 防火外殼、雙重絕緣，漏電流最大 0.25mA/240VAC，耐壓 I/P-O/P 達 4242VDC，有效防護電擊與電氣故障。
問題 3（配件與訂制）：GST36B 系列適配器的 DC 轉接頭有哪些選擇方式，訂制和選購快速轉接頭的區別是什么？
答案：DC 轉接頭有標準款、快速轉接頭選購、訂制款三種選擇方式，標準款為 P1J；選購快速轉接頭無需滿足最小訂購量，可自行對插轉換，常用款耐電流最高 7.5A；訂制款可根據客戶需求修改插頭、引線長度等參數，需滿足明緯的最小訂購量要求，同時插頭套件可單獨在明緯官網選購。
