GST25B + 輸出電壓 - P1J為標準編碼，P1J 為標配 DC 插頭型號，各型號對應的輸出電壓、額定電流、功率等核心參數如下表，覆蓋5VDC 至 48VDC全電壓檔位，部分型號標注了安規基礎型號：
| 標準型號 | 安規型號 | 輸出直流電壓 | 額定電流 | 額定最大功率 | 典型轉換效率 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| GST25B05-P1J | GST25B05 | 5V | 4.0A | 20W | 81.5% | ±5.0% | 80mVp-p |
| GST25B07-P1J | - | 7.5V | 2.93A | 22W | 84.5% | ±5.0% | 80mVp-p |
| GST25B09-P1J | - | 9V | 2.55A | 23W | 85% | ±5.0% | 80mVp-p |
| GST25B12-P1J | GST25B12 | 12V | 2.08A | 25W | 86.5% | ±3.0% | 80mVp-p |
| GST25B15-P1J | GST25B15 | 15V | 1.66A | 25W | 87% | ±3.0% | 100mVp-p |
| GST25B18-P1J | GST25B18 | 18V | 1.38A | 25W | 87% | ±3.0% | 100mVp-p |
| GST25B24-P1J | GST25B24 | 24V | 1.04A | 25W | 88% | ±2.0% | 150mVp-p |
| GST25B28-P1J | GST25B28 | 28V | 0.89A | 25W | 88% | ±2.0% | 150mVp-p |
| GST25B48-P1J | GST25B48 | 48V | 0.52A | 25W | 89% | ±2.0% | 150mVp-p |
型號相關關鍵說明
電流范圍：所有型號電流范圍均為0~ 額定電流，例如 GST25B05-P1J 為 0~4.0A，GST25B48-P1J 為 0~0.52A；
負載調整率：與電壓精度完全一致，5/7.5/9V 檔為 ±5.0%，12/15/18V 檔為 ±3.0%，24/28/48V 檔為 ±2.0%；
插頭適配：標配 P1J 插頭，若需更換插頭型號（如 P1I、P1L、R6B 等），可單獨選購轉接頭或定制，無需更改基礎型號編碼；
規格統一：所有型號均為 Class Ⅱ 電源（無 FG），輸入接口為 IEC320-C8，支持 85~264VAC 全范圍交流輸入，僅輸出端電氣參數存在差異。

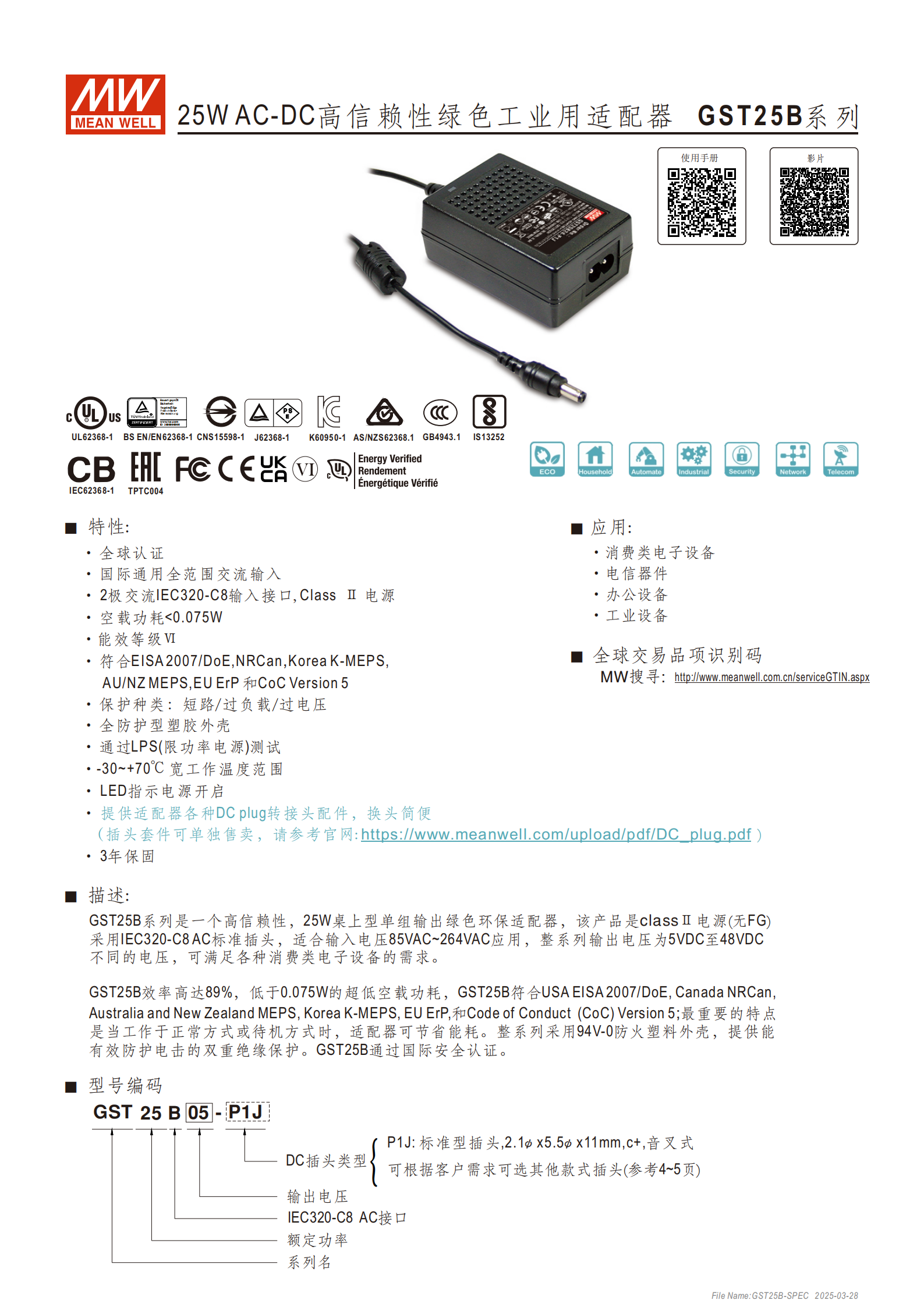

GST25B 系列是明緯推出的25W AC-DC 高信賴性綠色工業用適配器，為 Class Ⅱ 電源，采用IEC320-C8交流輸入接口，支持85VAC~264VAC全范圍交流輸入，輸出電壓覆蓋5VDC 至 48VDC多檔位，空載功耗 **<0.075W**、最高效率達89%且符合能效等級 Ⅵ 及多國認證標準；具備短路 / 過負載 / 過電壓三重保護，采用 94V-0 防火塑料外殼與雙重絕緣保護，工作溫度范圍-30~+70℃，MTBF 值最低達674.6K hrs（25℃），搭配可更換的 DC plug 轉接頭配件，適配消費類電子、電信、辦公及工業設備等多場景，提供3 年保固。
GST25B 系列是明緯研發的25W AC-DC 高信賴性綠色環保桌上型單組輸出適配器，屬于Class Ⅱ 電源（無 FG），主打低功耗、高可靠性與多場景適配，提供3 年產品保固，插頭套件可單獨售賣，同時支持 DC 接頭訂制服務。
二、核心性能特性
輸入輸出規格
交流輸入：支持85VAC~264VAC國際通用全范圍電壓，頻率47~63Hz，采用2 極交流 IEC320-C8輸入接口；
直流輸出：電壓覆蓋5VDC 至 48VDC多檔位，額定電流隨電壓升高從4.0A遞減至0.52A，部分型號額定功率為 20W/22W/23W，其余均達 25W 最大額定功率。
能效與功耗
空載功耗 **<0.075W**，效率依型號不同為81.5%~89%（48V 檔達最高 89%）；
符合能效等級 Ⅵ，且滿足 USA EISA 2007/DoE、Canada NRCan、EU ErP CoC Version 5 等多國能效標準。
安全與防護
外殼采用94V-0 防火塑料，具備雙重絕緣保護，有效防護電擊，通過 LPS（限功率電源）測試；
內置短路 / 過負載 / 過電壓三重保護：過負載保護為額定輸出功率的 110%~150%，采用打嗝模式且故障移除后自動恢復；過電壓保護為額定輸出電壓的 110%~140%，采用二極管鉗位模式。

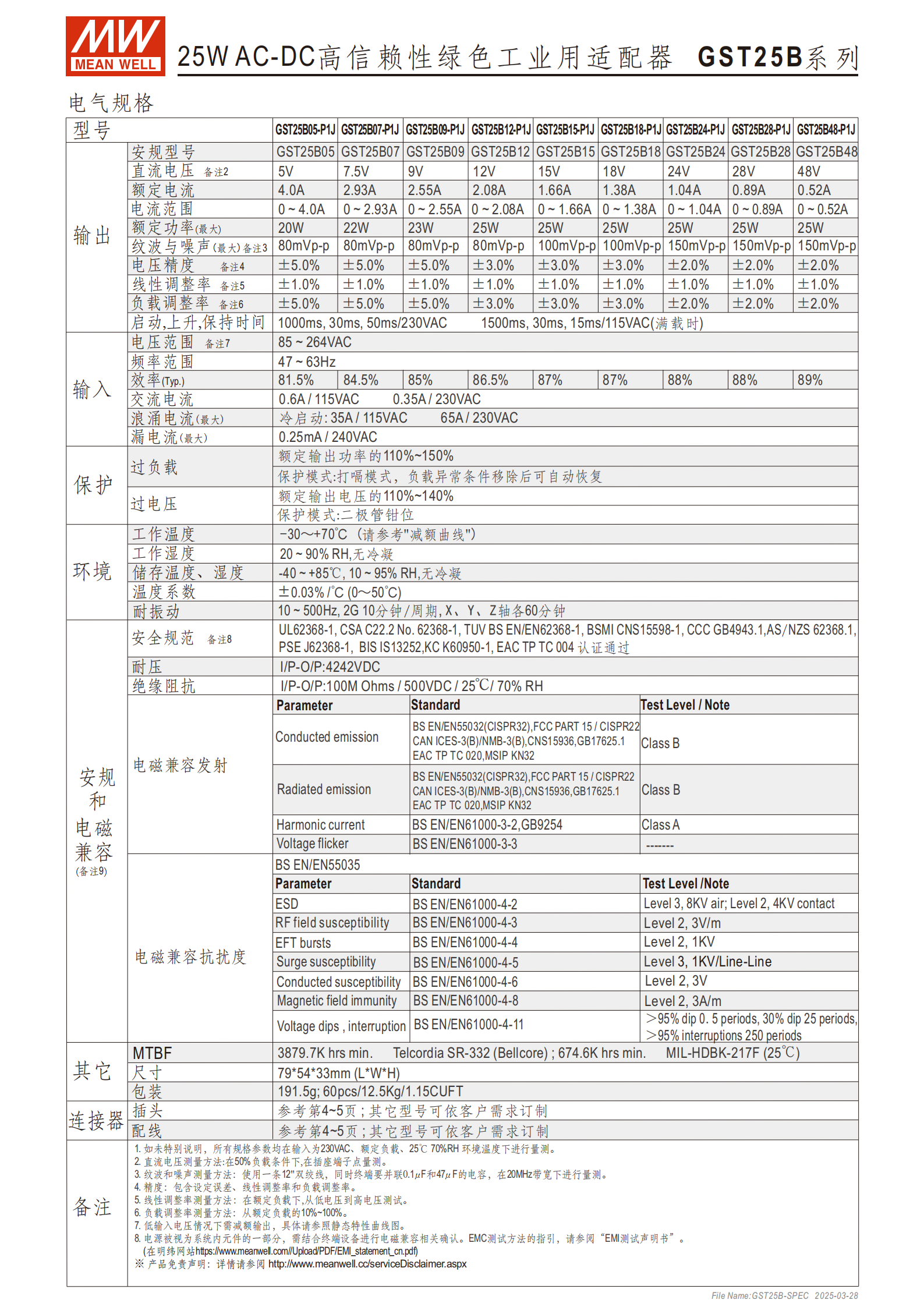

三、關鍵電氣參數（核心檔位）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 效率 (Typ.) | 紋波噪聲 (max) | 電壓精度 |
|---|---|---|---|---|---|---|
| GST25B05-P1J | 5VDC | 4.0A | 20W | 81.5% | 80mVp-p | ±5.0% |
| GST25B12-P1J | 12VDC | 2.08A | 25W | 86.5% | 80mVp-p | ±3.0% |
| GST25B24-P1J | 24VDC | 1.04A | 25W | 88% | 150mVp-p | ±2.0% |
| GST25B48-P1J | 48VDC | 0.52A | 25W | 89% | 150mVp-p | ±2.0% |
| 注：負載調整率與電壓精度檔位一致，為 ±2.0%/±3.0%/±5.0%；啟動 / 上升 / 保持時間為 1000ms/30ms/50ms（230VAC）、1500ms/30ms/15ms（115VAC 滿載）。 |
四、環境與物理特性
環境適應性
工作溫度：-30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；
儲存溫度 / 濕度：-40~+85℃、10~95% RH（無冷凝）；
溫度系數：±0.03%/°C（0~50℃）；
耐振動：10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
物理規格
產品尺寸：795433mm(LWH)（公差 ±1mm）；
包裝規格：單臺 191.5g，60pcs/12.5Kg/1.15CUFT；
電氣耐受：I/P-O/P 耐壓4242VDC，絕緣阻抗 I/P-O/P100M Ohms /500VDC/25℃/70% RH；
平均無故障時間（MTBF）：Telcordia SR-332 標準下 **≥3879.7K hrs**，MIL-HDBK-217F（25℃）標準下 **≥674.6K hrs**。
五、認證標準
安全認證：通過 UL62368-1、CSA C22.2 No.62368-1、TUV EN62368-1、CCC GB4943.1、PSE J62368-1、BIS IS13252 等全球多國認證；
電磁兼容：
發射：EN55032、FCC PART 15 等，Class B等級（傳導 / 輻射發射）；
抗擾度：EN61000-4 系列標準，ESD 達 8KV 空氣 / 4KV 接觸、RF 場抗擾 3V/m 等；
諧波電流 / 電壓閃爍：符合 EN61000-3-2、EN61000-3-3 標準。
六、配件與定制
標準 DC 插頭：標配P1J（5.5±0.5mm OD，2.1mm ID，內側 +），耐電流值適配產品檔位；
可選轉接頭：提供多款快速轉接頭（如 P1I/P1L/P1JR/R6B/R7B 等），部分轉接頭耐電流達7.5A，可單獨購買，無需最小訂購量；
訂制服務：支持 DC 接頭、配線長度等訂制，訂制品需滿足最小訂購量要求；
配件參考：轉接頭規格可查閱明緯官網《DC_plug.pdf》，安裝手冊可訪問http://www.meanwell.com/manual.html。
七、應用場景
適配消費類電子設備、電信器件、辦公設備、工業設備等多類用電設備，滿足工業、商用、消費級的低功率供電需求。
關鍵問題
問題 1（性能與能效）：GST25B 系列適配器的能效優勢體現在哪些方面，核心能效相關參數和認證是什么？
答案：該系列的能效核心優勢為超低空載功耗與高轉換效率，且符合全球主流能效標準；核心參數為空載功耗 < 0.075W、轉換效率最高達 89%、能效等級 Ⅵ；核心能效認證包括 USA EISA 2007/DoE、Canada NRCan、AU/NZ MEPS、Korea K-MEPS、EU ErP CoC Version 5。
問題 2（安全與可靠性）：GST25B 系列的安全防護體系包含哪些內容，其可靠性的核心指標是什么？
答案：安全防護體系包含硬件防護（94V-0 防火塑料外殼、雙重絕緣保護、LPS 限功率電源測試通過）、電路保護（短路 / 過負載 / 過電壓三重保護，過負載為打嗝模式可自動恢復、過電壓為二極管鉗位模式）、全球安全認證（UL/CCC/PSE/BIS 等多國認證）；可靠性核心指標為 MTBF（平均無故障時間），25℃下 MIL-HDBK-217F 標準達674.6K hrs以上，Telcordia SR-332 標準達3879.7K hrs以上，且工作溫度覆蓋 - 30~+70℃的寬溫范圍。
問題 3（適配與定制）：GST25B 系列適配器的 DC 插頭配置有哪些選擇，支持哪些定制化服務？
答案：DC 插頭標配P1J 型號（5.5±0.5mm 外徑、2.1mm 內徑，內側為正極）；可選多款快速轉接頭（如 P1I/P1L/P1JR/R6B/R7B 等），部分轉接頭耐電流達 7.5A，可單獨購買且無最小訂購量；定制化服務方面，支持DC 接頭型號訂制、配線長度訂制，此外可根據客戶需求訂制其他非標準插頭型號，訂制品需滿足明緯的最小訂購量要求，轉接頭及訂制規格可參考明緯官網相關文檔。
